Акция! 36 мм * 36 мм квадратный 12 в цифровой RGB светодиодный пиксели, WS2801 IC,20 шт.

Проводка, как показано ниже:

Красный: DC12V +

Желтый: CLK

Зеленый: DAT

Синий: GND

Технические характеристики:

• 36 мм x 36 мм квадраты (1,4 ") 5 мм глубокие (0,2")
• 100 мм/4 дюйма на нити
• 20 шт/прядь
• Эти пиксели использовать WS2801 чип для полных 24 бит цвет, постоянного тока привод
• 12VDC мощность, 120mA максимум на пиксель (светодиодный на полный белый)
• 2-контактный SPI-как протокол
• WS2801 техническое описание для чипа внутри каждого пикселя
• Яркость на пиксель: 6000 mcd в сочетании

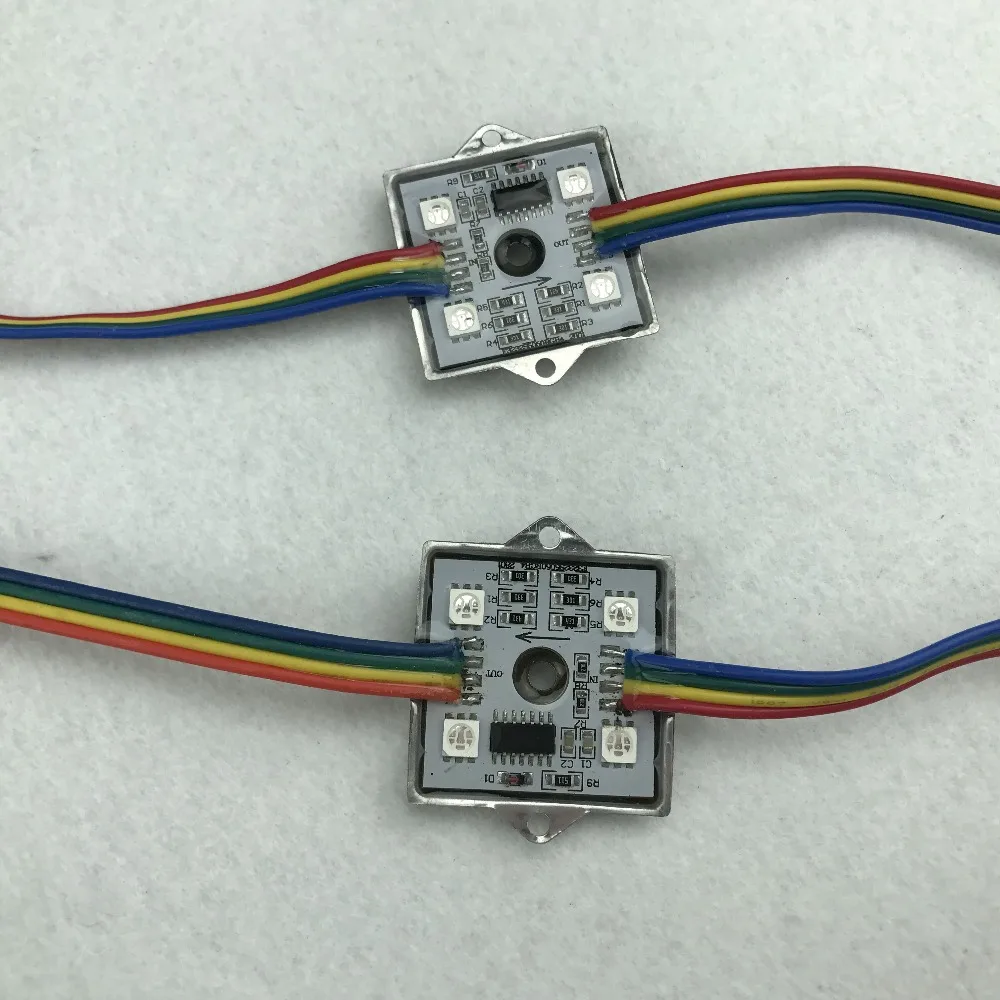

Rgb-пиксели-это цифровые управляемые огни, которые вы можете настроить на любой цвет или анимировать. Каждый металлический «пиксель» содержит 4 светодиода RGB и чип контроллера, припаянный к печатной плате. Пиксель затем «заливается» эпоксидной смолой, чтобы сделать его водонепроницаемым. Это довольно большие пиксели, но у них есть много хороших вариантов крепления, такие как с двумя металлическими гибкими фланцы на стороне и 0,15 "/4 мм Диаметр отверстия посередине, так что вы можете закрутите их непосредственно на поверхности. Они обычно используются для изготовления наружных знаков. По сравнению с другими нашими светодиодный точек, это гораздо больше и гораздо ярче, хорошо подходит для больших масштабов работ установок.

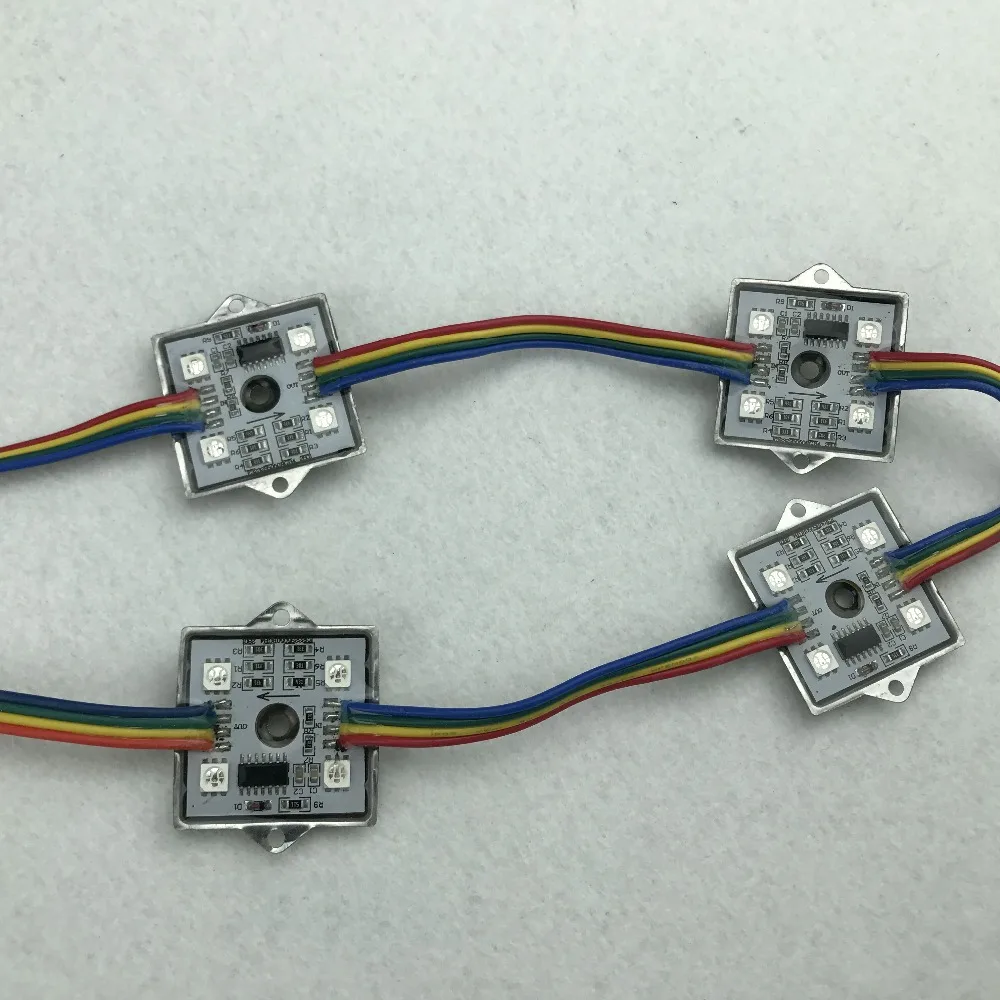

Пиксели соединены 4 силового кабеля. + 12VDC, земля, данные и часы. Данные перемещаются вниз от одного пикселя к другому, так что вы можете легко отрезать нить или прикрепить больше к концу.

Каждая точка является цифровым управлением светодиодный, с внутренним 8-битный светодиодный драйвер с широтно-импульсной модуляцией светодиодный драйвер (24-битный цвет 16 миллионов разных оттенков). Пиксели должны быть заблокированы микроконтроллером, у нас есть пример кода, связанный ниже, который работает на Arduino, это должно быть просто, чтобы адаптировать его к любому другому микроконтроллеру.

В пикселях используются светодиоды RGB 4x5050 с шириной луча 120 градусов. Все светодиоды контролируются сразу, поэтому вы не можете иметь один пиксель с четырьмя светодиодами разных цветов. (Контроль цвета на один квадратный 4-светодиодный пиксель) общая максимальная яркость всех светодиодный s составляет около 6000mcd. (Обратите внимание: Рейтинг mcd светодиодный s, как известно, завышен большинством светодиодный продавцов, поэтому будьте очень скептически настроены при просмотре светодиодный рейтинга!)

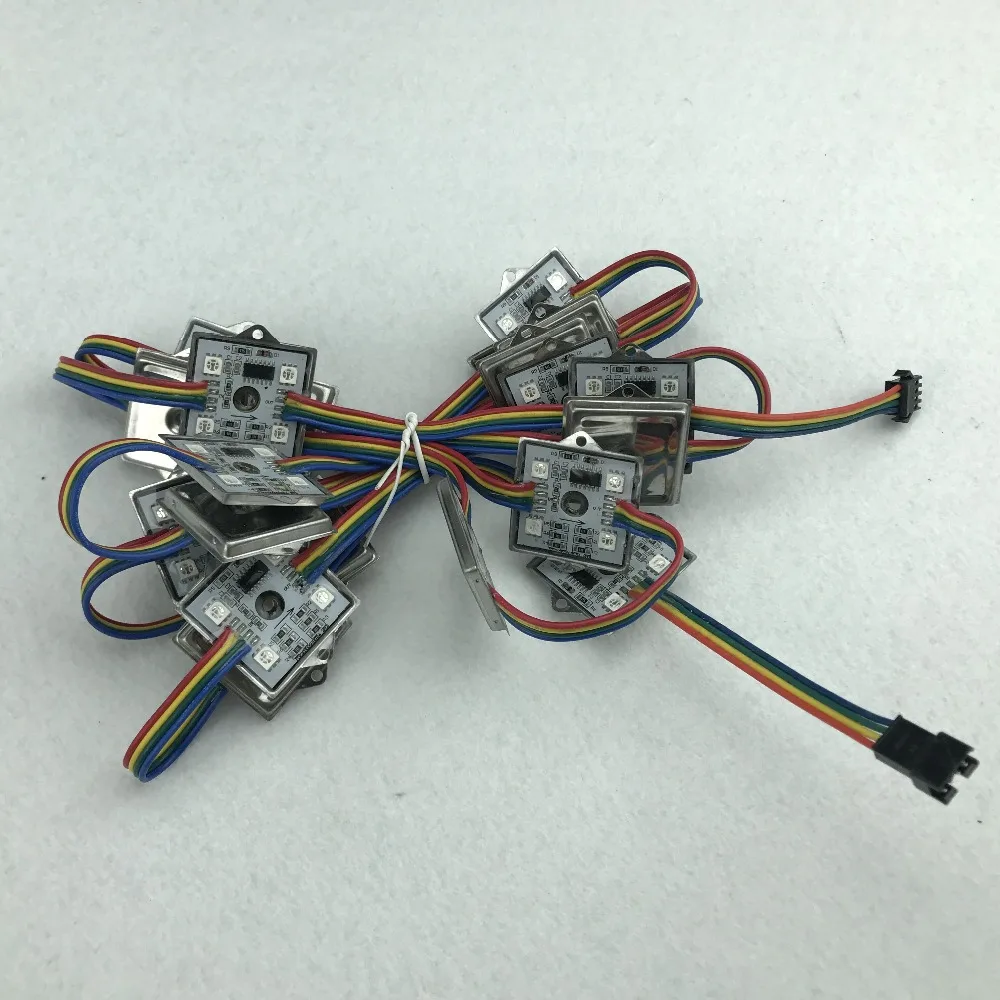

Продается нитью, каждая прядь имеет 20 пикселей в серии! Каждая прядь имеет два JST SM 4-контактный разъем разъемы, так что вы можете подключить несколько нитей подряд, как можно больше, как вы хотите, просто часы для сколько тока их по своему усмотрению. Два провода питания выведены отдельно, чтобы сделать проводки легче, 2,1 мм терминальный блок адаптер-это хэнди к прикрепить постоянного источника питания.. Светодиоды управляются постоянным током, поэтому вы будете иметь даже цвета через нить, пока у вас есть стабильный источник питания 12 В
