Плата разработки STM8 предназначена для серии STM8S, имеет MCU STM8S208MB и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

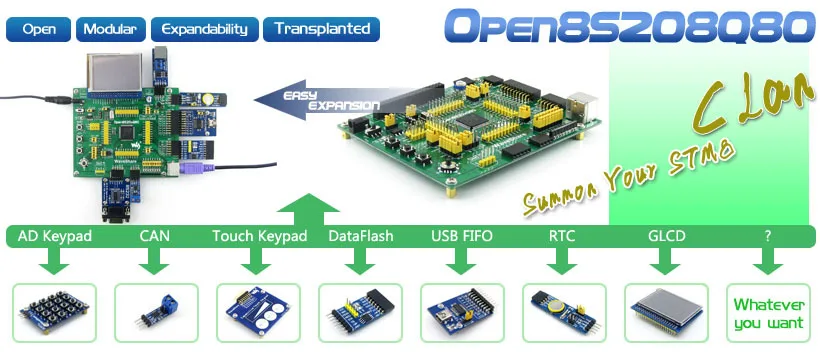

Open8S208Q80-это макетная плата STM8 с устройством STM8S208MB в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с микроконтроллером STM8.

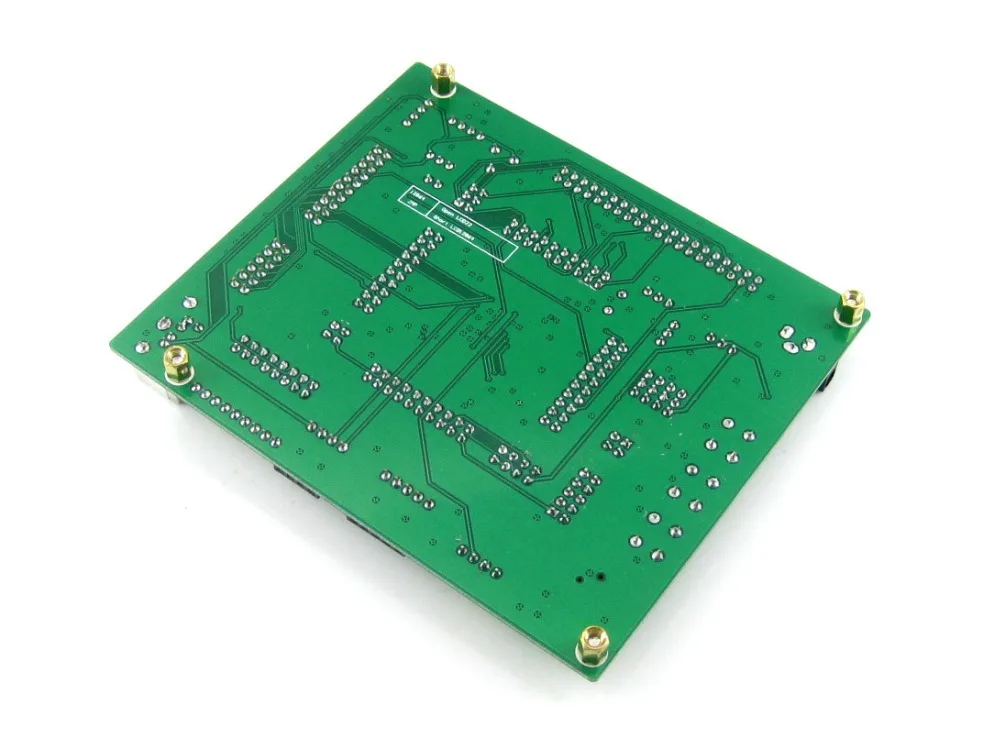

Что на борту

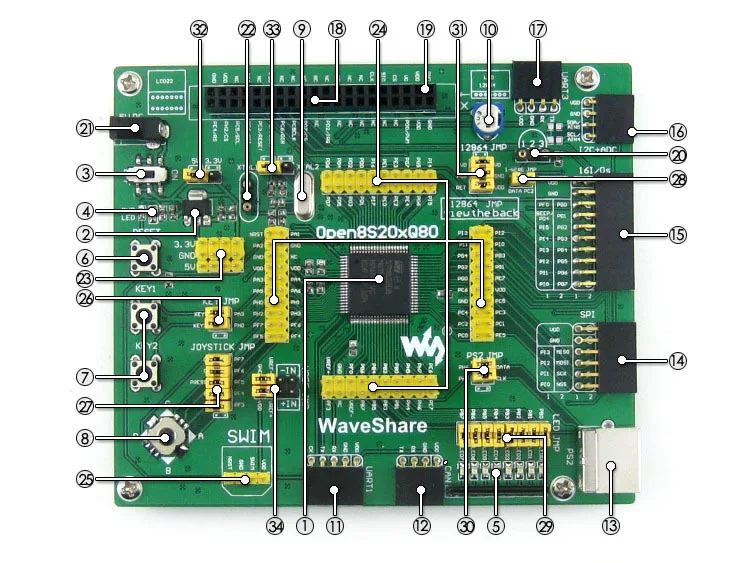

1.STM8S208MB: высокая производительность STM8 MCU, который характеристики:
Ядро: 8 бит
Рабочая частота: 24 МГц (20 MIPS) Макс
Операционной Напряжение: 2,7-5,5 V
Посылка: LQFP80
I/Os: 68
Воспоминания: 128 Кб Flash, 6 КБ SRAM, 2 КБ EEPROM
Коммуникационные интерфейсы: 1 x SPI, 1 x I2C, 2 x UART, 1 x CAN, 12 x PWM, 16 x ADC
Отладка/программирование: плавание
2.AMS1117-3.3: 3,3 V регулятор напряжения
3. Выключатель питания
4. Индикатор питания
5. Светодиоды: удобны для указания статуса ввода/вывода и/или состояния работы программы
6. Кнопка сброса
7. Ключи пользователя: для ввода/вывода и/или контроля программы
8. Джойстик: пять позиций
9,8 м кристаллический осциллятор
10. Регулируемый резистор: для регулировки контрастности LCD12864
11. Интерфейс UART1: для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д.
12. Интерфейс CAN: для подключения модулей CAN
13. Интерфейс PS/2: для подключения устройств PS/2, таких как клавиатура и/или мышь
14. Интерфейс SPI: для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
Интерфейс 15,16 I/Os: для подключения дополнительных плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG светодиодный и т. д.
16. Интерфейс I2C: для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
17. Интерфейс UART3: для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д.
18. Графический многоцветный ЖК-дисплей интерфейс: для подключения 2,2 дюймов Многоцветный сенсорный экран ЖК-дисплей, который с помощью SPI control
19. Графический матричный ЖК-интерфейс: для подключения графического ЖК-дисплея, такого как ЖК-12864
20,1-провода интерфейс: для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
21,5 V DC jack
22. Изготовленная на заказ кристаллическая розетка
23. Входная/Выходная мощность VCC: обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
24.MCU контактный разъем: все MCU контакты доступны на Расширительных соединителях для дальнейшего расширения
25. Интерфейс плавания: для отладки/программирования
26. Перемычка ключей пользователя
27. Джойстик джемпер
Перемычка из 28,1 проволоки
29. Перемычка светодиодов
30.PS/2 джемпер
31. Перемычка для выбора ЖК-интерфейса
* Короткая перемычка для матричного ЖК-дисплея
* Откройте перемычку для многоцветного ЖК-дисплея
32.VDD выбор джемпер
33. Джемпер с кристаллами
34.VREF выбор джемпер

Для Джемперы 26-30:

* Короткая перемычка для подключения к I/Os, используемая в коде примера;
* Откройте перемычку для подключения к другим пользовательским контактам через перемычки.

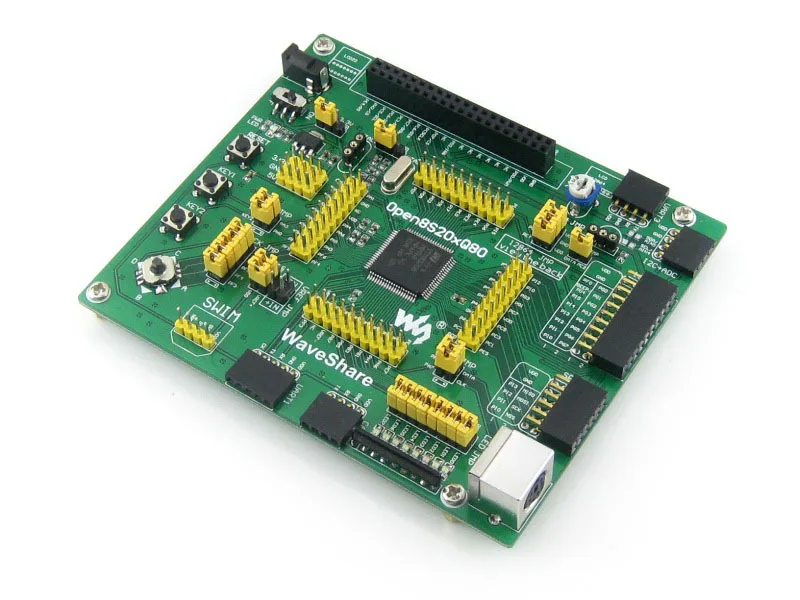

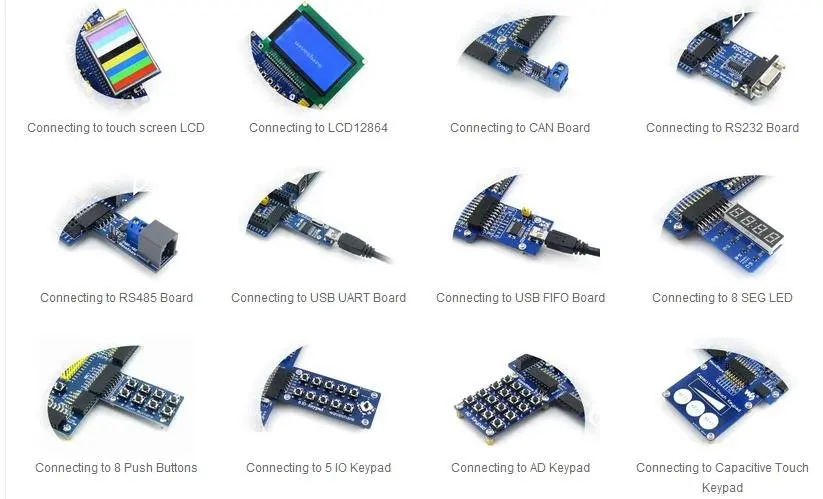

Фото

Примечание:
Open8S208Q80 не интегрирует какую-либо функцию отладки, требуется отладчик.
Дополнительные платы на фото не включены в стандартную посылка Open8S208Q80.

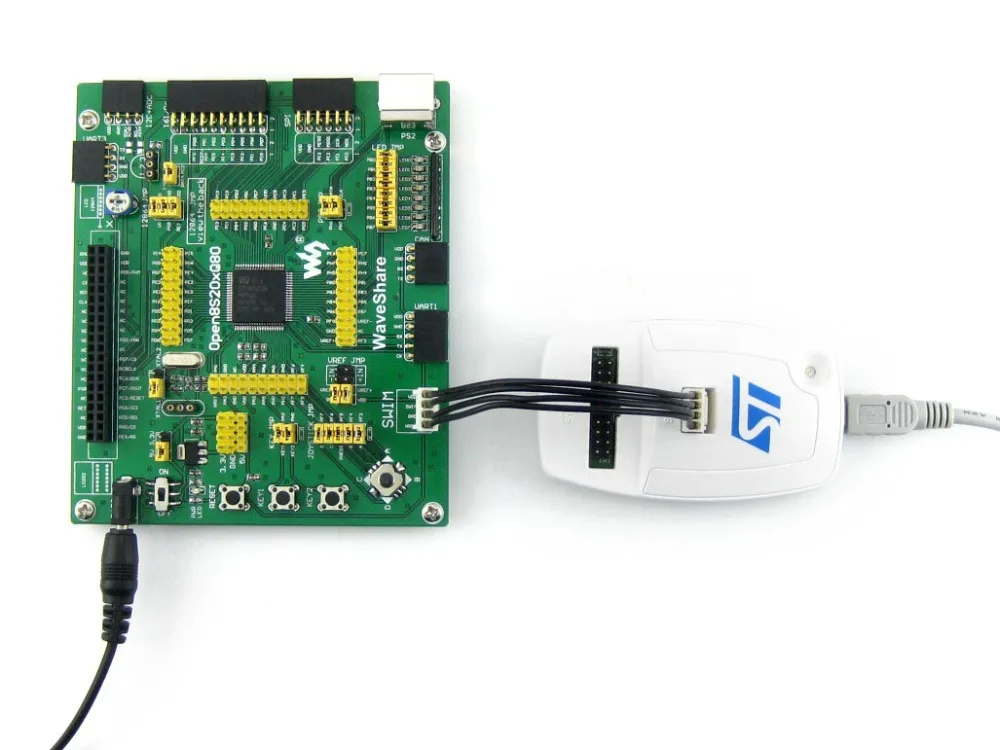

Плавать Интерфейс

На рисунке ниже показан заголовок интерфейса плавания

Развития ресурсов

Руководство пользователя CD включает следующие ресурсы разработки:

1. Сопутствующее программное обеспечение (ST визуальное развитие, космическое)
2. Демонстрационный код (примеры в C, основанные на ST визуальном развитии, космическом)
3. Схема (PDF)
4.STM8 разработка документов (спецификации и т. Д.)

Посылка содержит

1. Плата разработки Open8S208Q80

2. 4-контактный провод х 2
3. 2-контактный провод x 2

4. Кабель питания USB
5. Руководство пользователя CD
