Релейный модуль постоянного тока 5 В 1 2 4 6 каналов 8 с оптроном низкоуровневая

---

1 канал низкого уровня:

Описание продукта:

1, модуль соответствует международным стандартам безопасности, области контроля нагрузки и региональ изоляции;

2. Используйте Аутентичное реле свободной музыки;

3, с инструкциями по питанию и реле, отсоедините, отсоедините не светит;

4, когда входной сигнал является сигналом, часто начинается с общего терминала будет включен;

5, может использоваться в качестве модуля макетной платы микроконтроллера, который может использоваться в качестве управления бытовой техникой;

6. Управляемый DC или AC сигнал, вы можете управлять нагрузкой 220 В переменного тока;

7, есть нормально открытый и один нормально закрытый контакт;

8, синий KF301 клеммы к линии управления более удобны.

Описание высокого и низкого триггера. Если вы не понимаете. Перед размещением заказа рекомендуем внимательно ознакомиться ниже

Означает, что есть триггер высокого напряжения, можно понять как способ ввода сигнала терминала и VCC между положительным коротким входом сигнала триггера и заземлением;

Относится к низковольтному пусковому сигналу входного терминала и заземления для OV триггерного режима, можно понять как способ ввода сигнала терминала и короткого замыкания GND, срабатывающего отрицательный

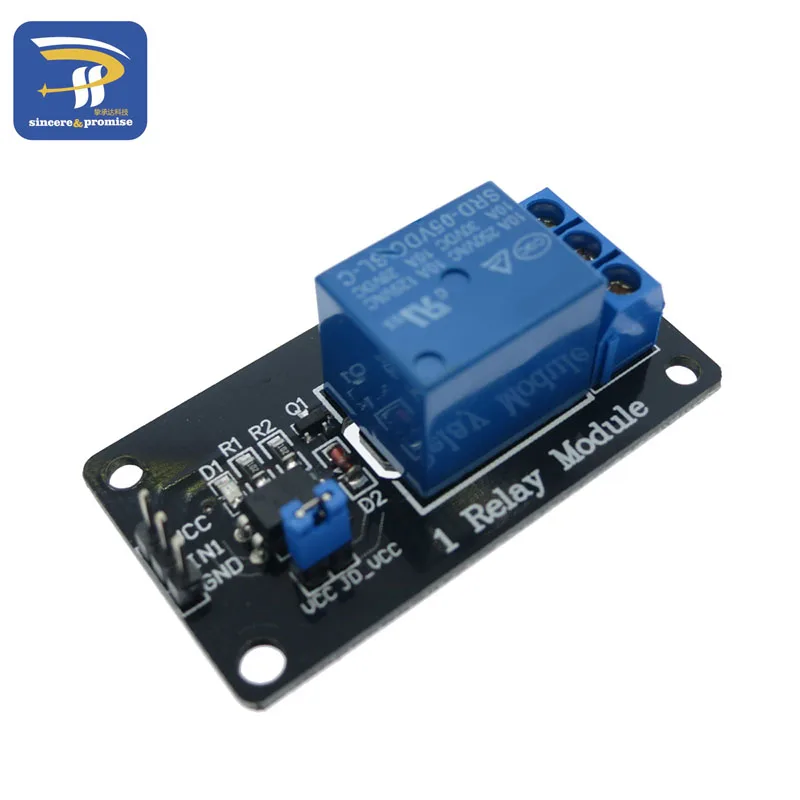

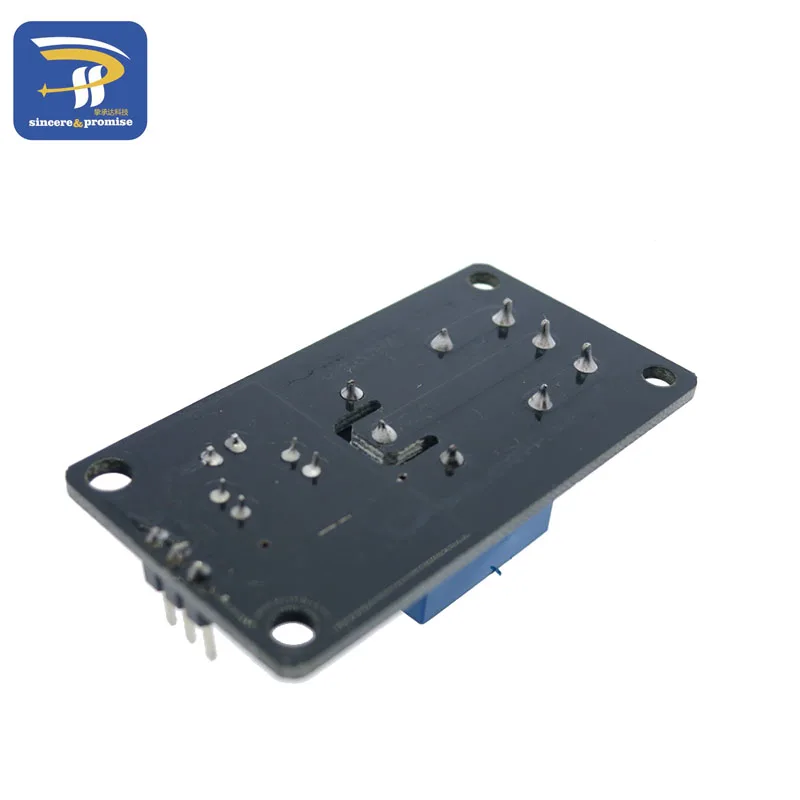

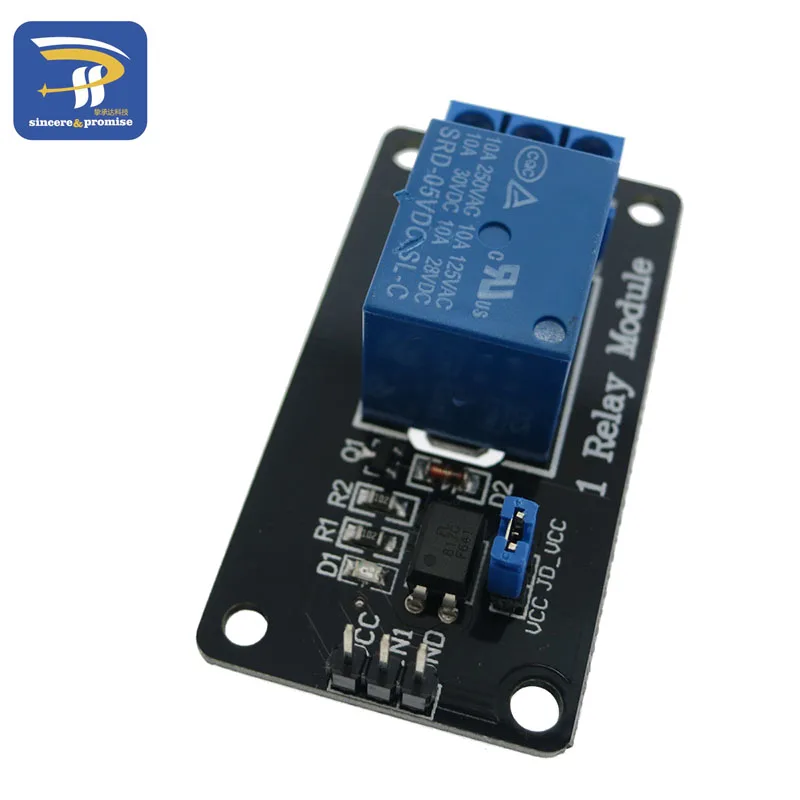

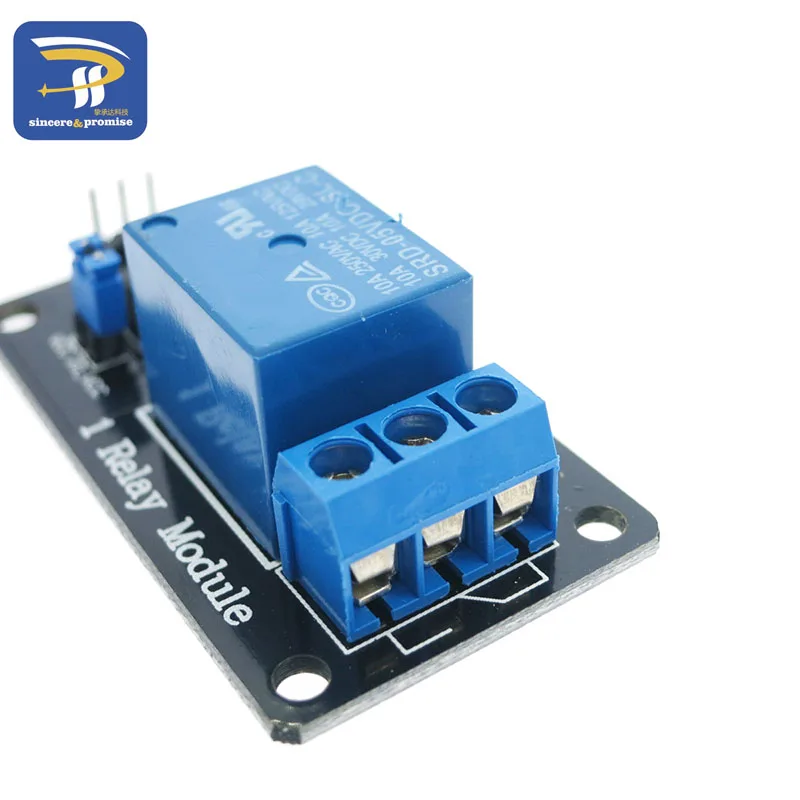

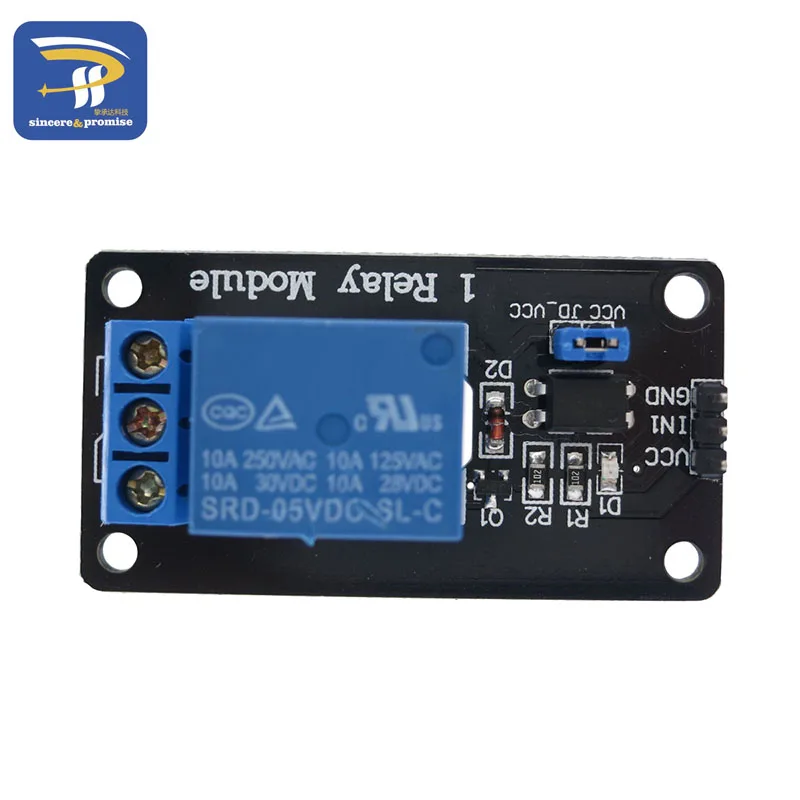

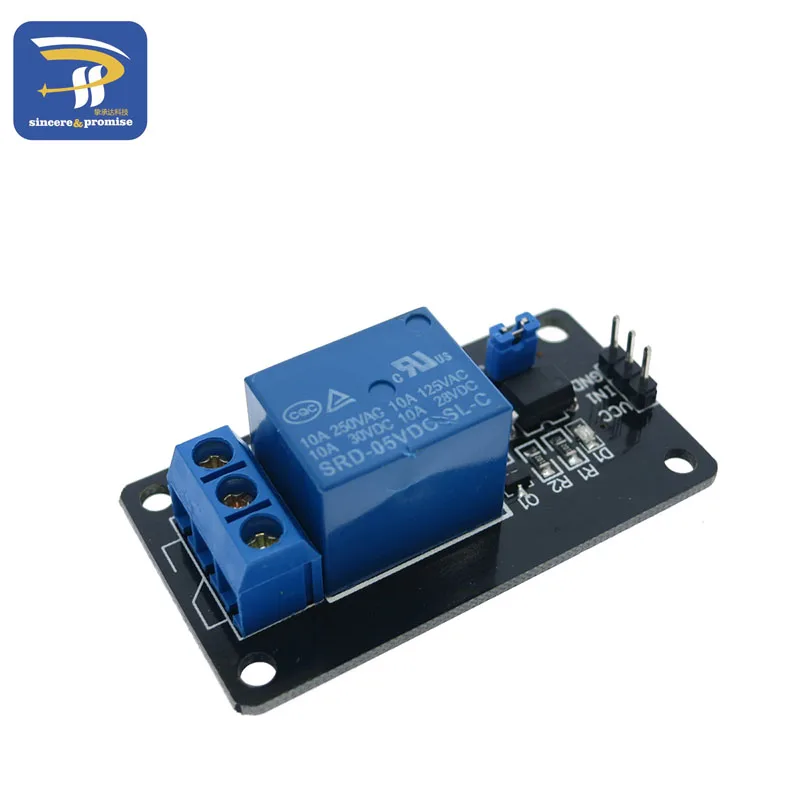

1 канальный релейный модуль:

Модуль параметры:

1. Размер: 53 мм (длина) * 28,3 мм (ширина) * 19,3 мм (В) 2. Вес: 18 г 3. Цвет печатной платы: черный 4. Комиссия за четыре недели с четырьмя крепления винтовых отверстий, диаметр отверстия 3,1 мм, легкая установка и фиксация 5. Выбор реле качества свободные музыкальные реле, SPDT. Обычный терминал, нормально открытый, один нормально закрытый терминал 6. Изоляция оптопары, хорошая защита от помех 7. Низкая тяга, высокий выпуск. Индикатор состояния энергии светильник D1, D1 выключается при выпуске индикатора состояния 8.VCC для системы питания, JD_VCC реле питания. По умолчанию волосы 5 В реле, вы можете подключить перемычку 9. Максимальный выход реле: 30 В/10 А постоянного тока, 250 В/10 А переменного тока Существует два вида подключения: VCC: система положительного питания GND: система питания отрицательная В1: порт управления реле

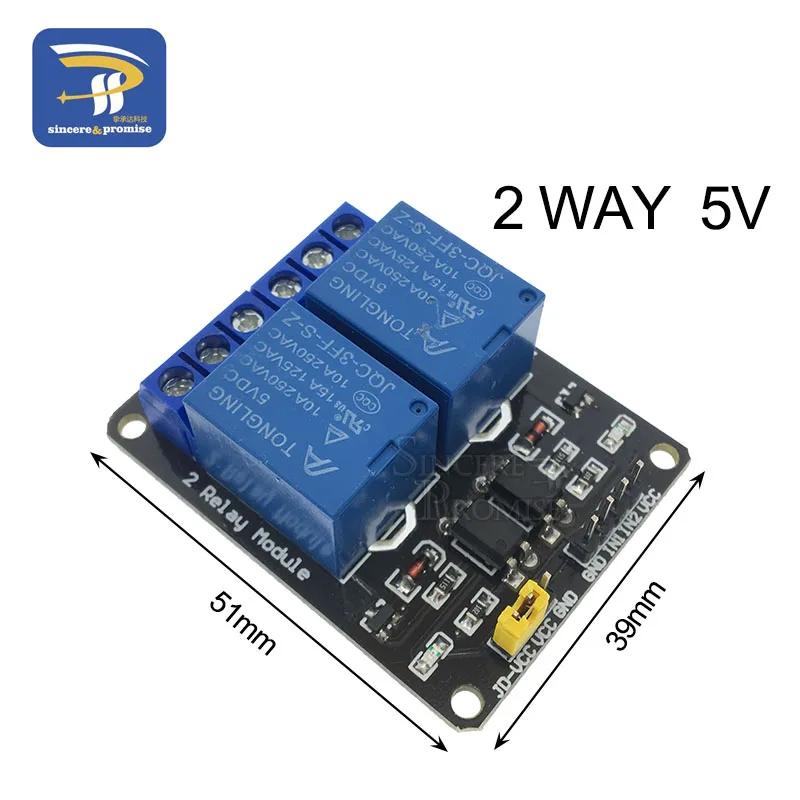

2 канальный релейный модуль:

2-полосная триггерный релейный модуль с opto

Модуль параметры: 1 Размеры: 50,5 мм (длина) * 38,5 мм (Ш) * 18,5 (В) 2 Вес:. 31 г 3. Цвет печатной платы: черный 4 доска четыре недели с четырьмя винтами отверстий, диаметр отверстия 3,1 мм, просты в установке и фиксированной 5 реле высокого качества свободные музыкальные реле SPDT. Обычный терминал, нормально открытый, один нормально закрытый терминал 6 оптопары изоляции, хорошее анти-помех 7. Низкая тяга, высокий выпуск. Индикатор состояния энергии светильник, выключается светодиодный статус релиза 8.VCC системы питания, JD_VCC реле питания. Вы можете подключить джемперы Электрические параметры: Напряжение питания: 5VDC, 12VDC Ток: более 100 мА Нагрузка: 250 в 10 А переменного тока или 30 в 10 А постоянного тока Проводка: VCC: система положительного питания GND: отрицательная мощность системы В1-ин2: реле управления портами

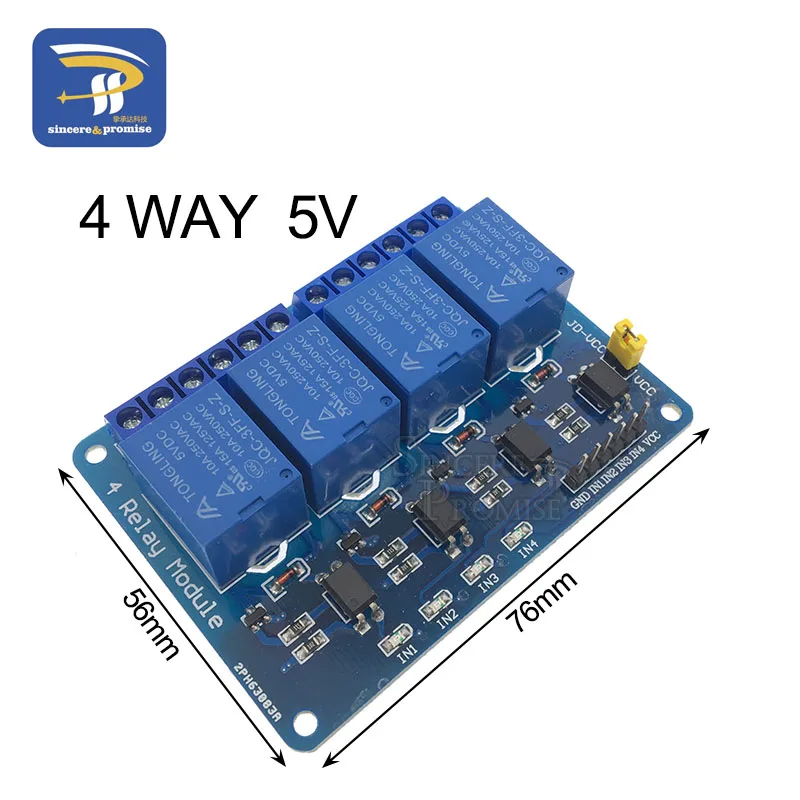

4 канальный релейный модуль:

4 релейных выходных модуля, релейные выходные контакты максимум 250А 10А. Вход в 1, IN2, IN3, IN4 сигнальная линия активна на низком уровне. VCC, GND вход питания может быть индивидуально приведен в действие реле питания Вход JD-VCC. Область применения: 1, поддержка всех MCU управления. 2. Промышленные зоны; 3, Управление ПЛК; 4. Умное домашнее управление; Особенности Использование реле высокого тока, AC250V 10A DC30V 10A Свяжитесь с некоторыми независимыми проводами, безопасными и надежными Стандартный интерфейс, может быть расширен в различных досках разработки С фиксированными винтовыми отверстиями для легкой установки Подходит для различных платформ, таких как 51/AVR/ARM Описание: 1, модуль соответствует международным стандартам безопасности, области контроля нагрузки и региональ изоляции; 2. С использованием двухсторонней FR-4 печатной платы, высокопроизводительный процесс производства чипов; 3. С использованием аутентичного релейного управления свободной музыкой; 4, с инструкциями по реле, отсоедините, отсоедините не светит; 5. Вход сигнала имеет низкий сигнал, часто начинающийся с общего терминала будет включен; 6. Реле может управлять различными устройствами и нагрузкой; 7, есть четыре нормально открытых и нормально замкнутых контакта 4; 8, синий KF301 клеммы к линии управления более удобны. 9, Размер модуля: 75 мм * 55 мм * 18,5 мм (Д * Ш * В), вес: 61 г 10 с 4 крепежными отверстиями для болтов, отверстие 3,1 мм, шаг 68 мм * 48 мм 11, завершенное 100% функциональным испытанием и испытанием стабильности очень удобно Два модуля интерфейс: 1, VCC: 5 в источник питания, подключенный к положительному 2, GND: 5 в источник питания, подключенный к отрицательному 3. IN1-IN4: триггер, активный низкий Релейные выходы: 12-интерфейс командной строки, интерфейс может быть непосредственно подключенный к все версии, дружественный 1, NO1 - NO4: нормально открытый релейный интерфейс, реле перед свободным после того, как тянуть коротко с COM 2, COM1 - COM4 общие интерфейсные реле 3, NC1 - NC4: нормально замкнутое реле интерфейса замыкается с COM назад, после пуста

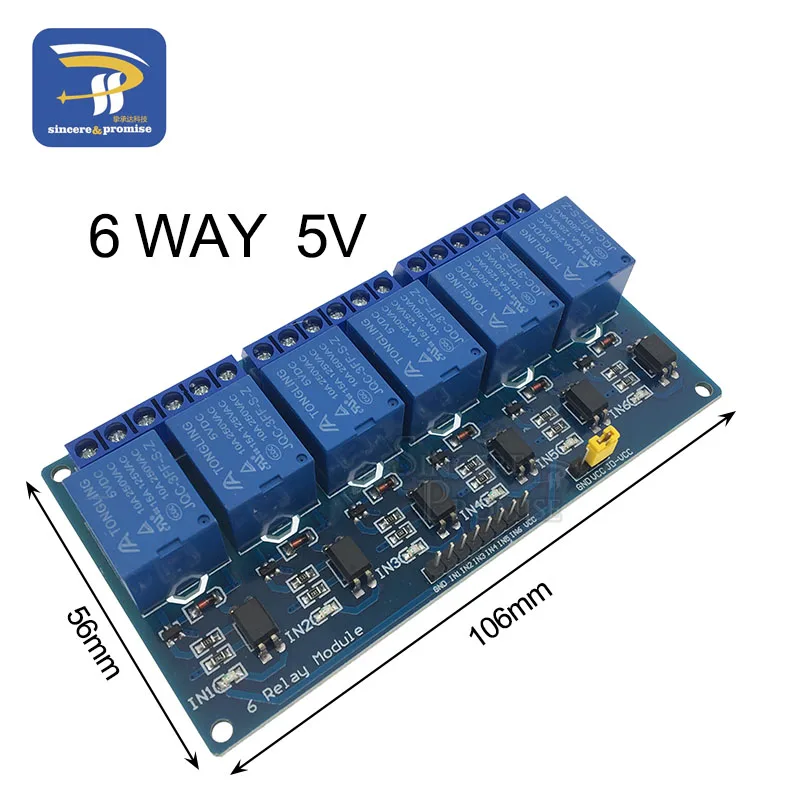

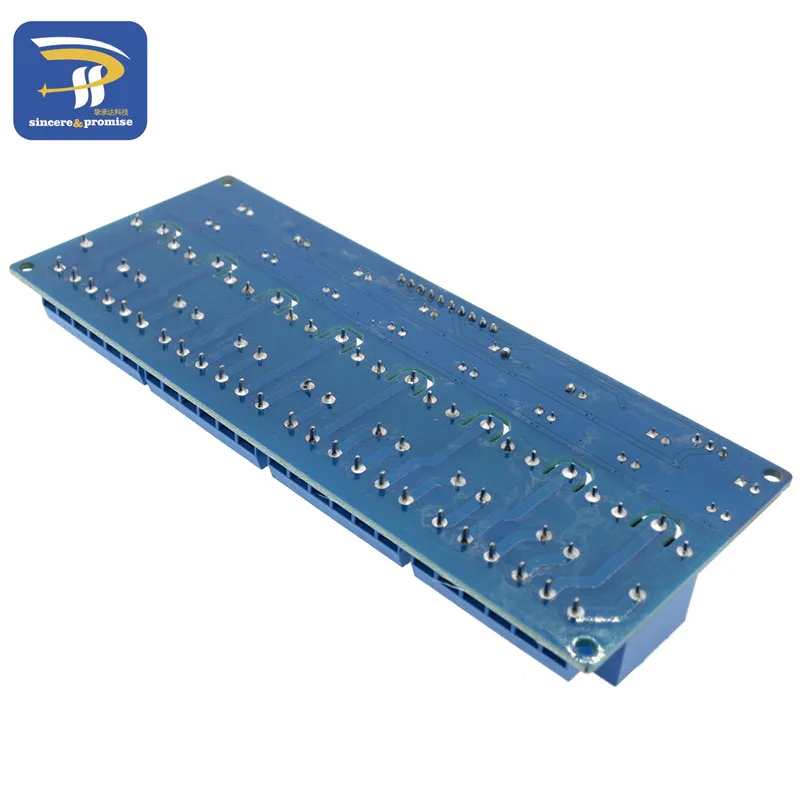

6 канальный релейный модуль: 5V 6 канальный релейный модуль для Arduino PIC ARM DSP AVR Raspberry Pi Емкость контакта 250V 10A реле. Релейный выход нормально открытый, нормально закрытый; Activity.5 в диапазон входного напряжения реле сигнала: 0-5 В; Источник питания системы VCC. Реле питания jd-vcc.Standard реле 5 В. Размеры: 10,4*5,2 см/4,09 "* 2,05" Количество: 1 предмет Примечание: 1. Из-за различных дисплеев и световых эффектов фактический цвет проекта может немного отличаться от цвета, показанного на картинке. Большое спасибо! 2. Ввиду того, что замеры проводились вручную, пожалуйста, примите во внимание, что в связи с ручными измерениями 0,5-1 см. 1 см = 0,3937" 8 канальный релейный модуль: 8 релейный выход модуля, релейный выход Контакты Максимальная 250V 10A. Вход в 1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 сигнальная линия активна на низком уровне. VCC, GND вход питания может быть индивидуально приведен в действие реле питания Вход JD-VCC. Область применения: 1, поддержка всех MCU управления. 2. Промышленные зоны; 3, Управление ПЛК; 4. Умное домашнее управление; Особенности Использование реле высокого тока, AC250V 10A DC30V 10A Свяжитесь с некоторыми независимыми проводами, безопасными и надежными Стандартный интерфейс, может быть расширен в различных досках разработки С фиксированными винтовыми отверстиями для легкой установки Подходит для различных платформ, таких как 51/AVR/ARM Описание: 1, модуль соответствует международным стандартам безопасности, области контроля нагрузки и региональ изоляции; 2. С использованием двухсторонней FR-4 печатной платы, высокопроизводительный процесс производства чипов; 3. С использованием аутентичного релейного управления свободной музыкой; 4, с инструкциями по реле, отсоедините, отсоедините не светит; 5. Вход сигнала имеет низкий сигнал, часто начинающийся с общего терминала будет включен; 6. Реле может управлять различными устройствами и нагрузкой; 7 , 8 и 8 нормально открытый нормально закрытый контакт; 8, синий KF301 клеммы к линии управления более удобны. 9, Размер модуля: 138 м * 56 мм * 18,5 мм (Д * Ш * В), вес: 120 г 10 с 4 крепежными отверстиями для болтов, отверстие 3,1 мм, шаг 131 мм * 49,5 мм 11, завершены 100% функциональным испытанием и испытанием стабильности Два модуля интерфейс: 1, VCC: 5 в источник питания, подключенный к положительному 2, GND: 5 в источник питания, подключенный к отрицательному 3. IN1-IN8: триггер, активный низкий Релейные выходы: 12-интерфейс командной строки, интерфейс может быть непосредственно подключенный к все версии, дружественный 1, NO1 - NO8: обычно открытые релейные интерфейсы, реле перед свободным после того, как тянуть коротко с COM 2, COM1 - COM8 реле общий интерфейс 3, NC1 - NC8: нормально замкнутое реле интерфейса замыкается с COM назад, после пуста
