Новая 4 осевая карта управления движением двигателя Leadshine DMC2410 может управлять

Новая 4 осевая карта управления движением двигателя Leadshine DMC2410 может управлять

Новый Leadshine 4 оси мотор motion контрольной карты в DMC2410 может контролировать 4-осевой с высоким уровнем производительности имеют хорошую помех набор

 В нашем магазине есть много видов продуктов контроля движения, включая продукты CNC, если вы готовы, пожалуйста, сообщите нам, что вам нужно, мы найдем его для вас, пока вы не будете удовлетворены, У нас также есть техническая поддержка, поэтому если у вас есть какие-либо вопросы, пожалуйста, сообщите нам, Тогда мы можем предложить вам цену, спасибо

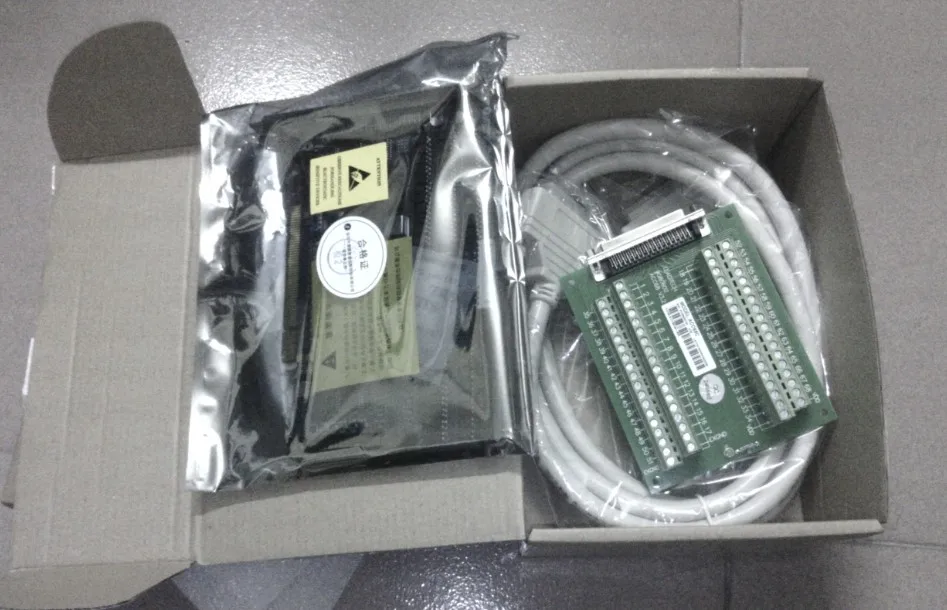

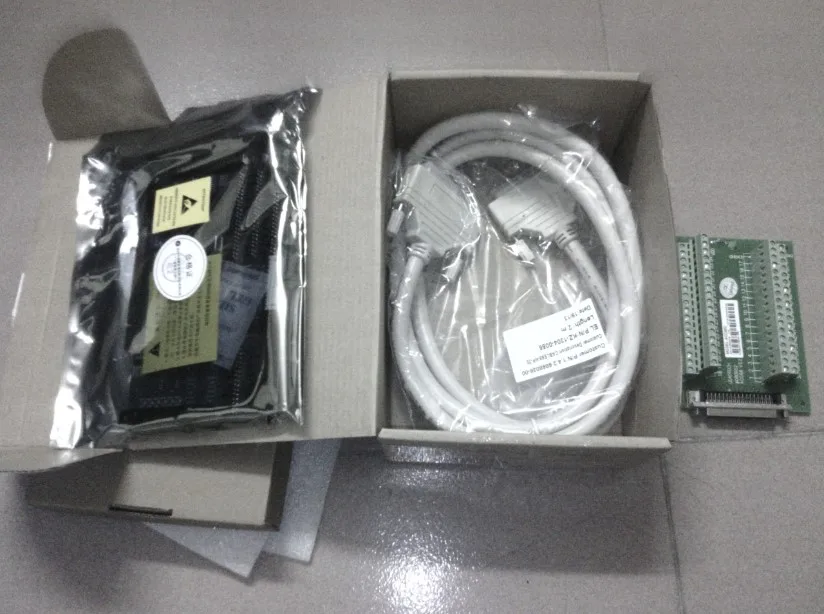

Какая посылка:

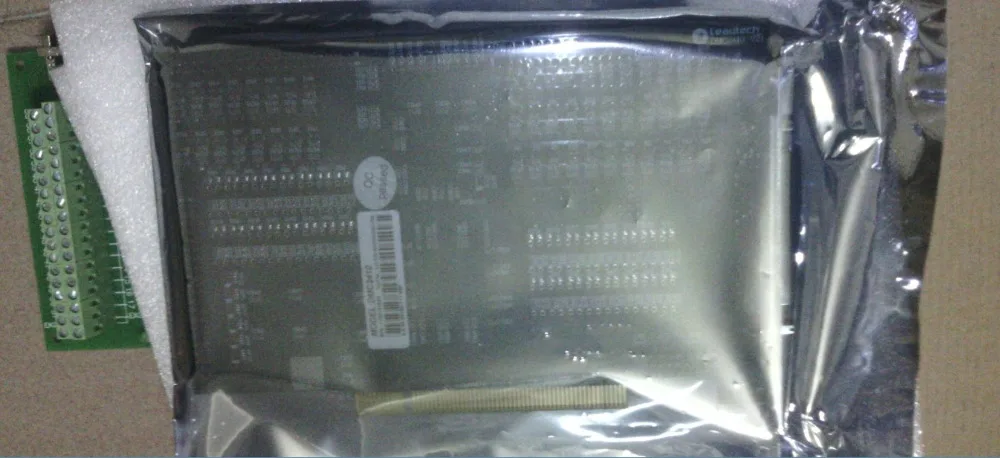

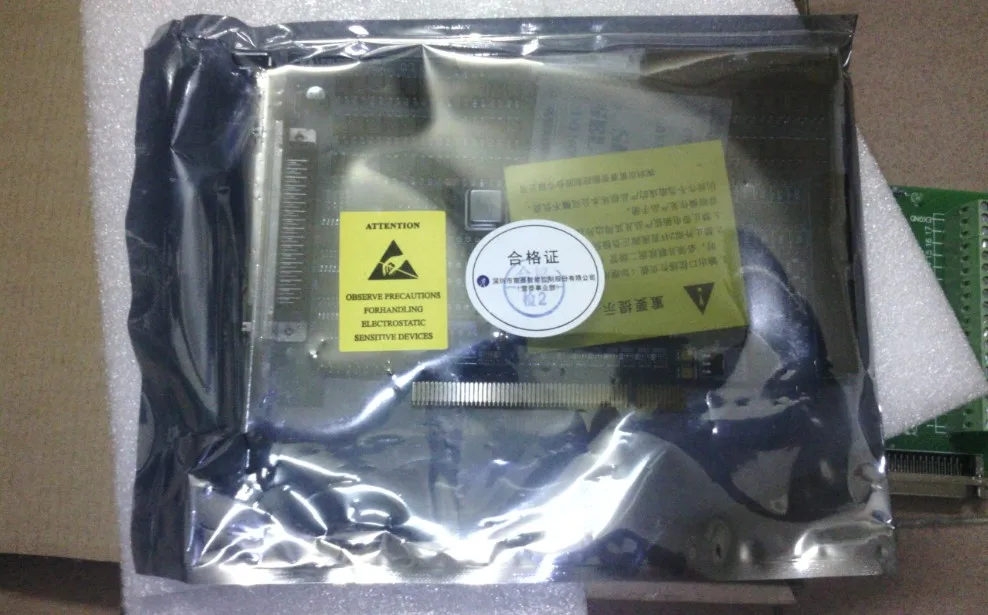

1, карта управления DMC2410

2,Распределительная коробка ACC2410 V1.0 1 шт.

3 ,68 pin cale : CABLE68-NP-20 1 шт.

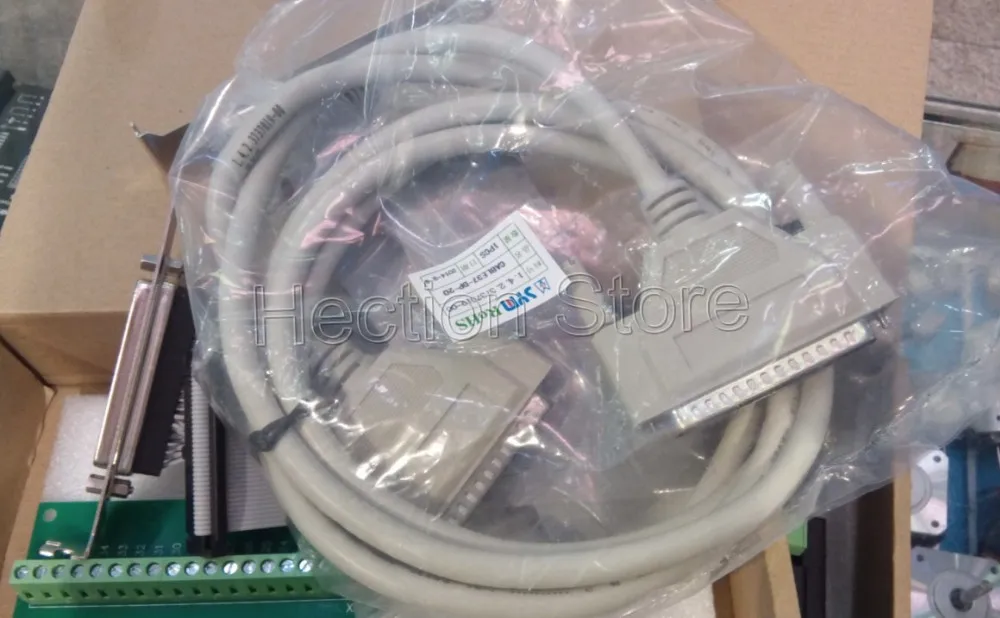

4 ,37 штырькового шнура CABLE37-DP-20 комплект из 2 предметов

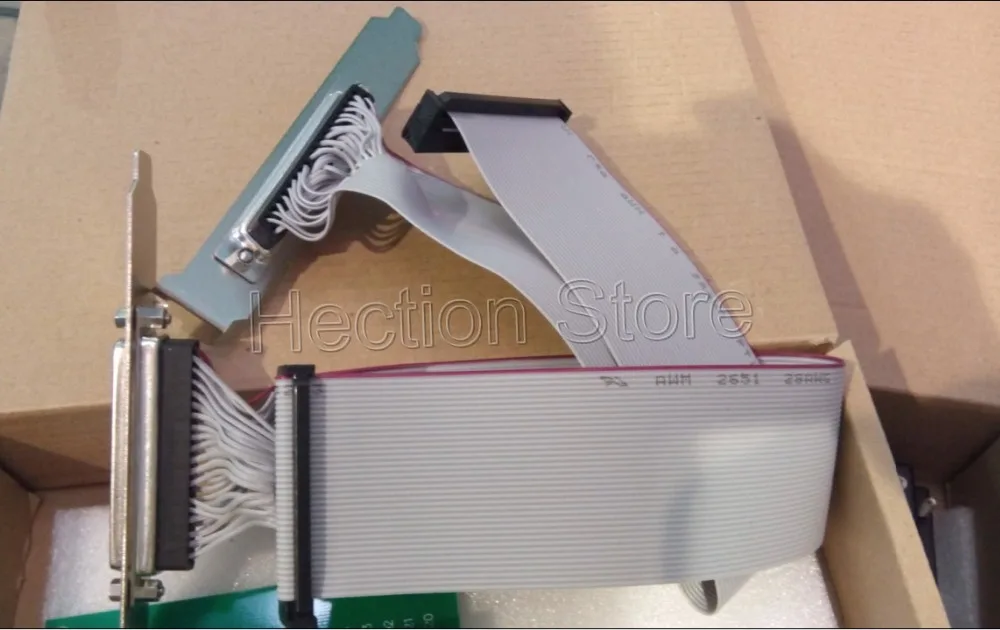

5, плоская линия CABLE40-IP/DP-03 (IDE4037) 2 шт

Особенности:

• Расширенный процессор RISC для надежного управления движением в реальном времени и I/O.
• 4 оси импульсного и направленного выхода для управления шаговыми и серводвигателями.
• Максимальная выходная частота до 5 Mpps.
• Трапециевидные и s-кривые профили скорости.
• 2-ось круговой и 4 оси линейной интерполяции.
• 28-бит вверх/вниз счетчик для инкрементный датчик положения отзывы.
• Высокоскоростное положение защелки для каждой оси и вывода сравнить.
• Меняйте скорость на лету.
• Одновременное начало/остановка движения на нескольких осях.
• Ручной импульсный входной интерфейс.
• Большой бортовой 40 общего назначения цифровой ввод/вывод.
• Программное обеспечение поддерживает максимум до 8 карт DMC2410 (32 оси).
• Поддержка C/C + +/C #, LabVIEW и визуальное базовое программирование.
• Motion 2410, программное обеспечение для тестирования приложений на базе Microsoft Windows.
• Мощный набор программного обеспечения утилиты и образцы программ включены

Введение:

DMC2410-карта управления движением с 4 осями и шиной PCI. Он может генерировать высокочастотные импульсы для привода шаговых двигателей и серводвигателей.

DMC2410 использует ASIC для управления движением 4 осей. Функции управления движением включают трапециевидный и s-кривой профиль скорости, линейную интерполяцию между четырьмя осями, непрерывное движение, в позиционировании и домашнем возврате выполняются ASIC. Так как эти функции, требующие сложных вычислений, выполняются внутри ASIC, цп пк может свободно контролировать и выполнять другие задачи.

Интерфейс инкрементного кодировщика на всех четырех осях обеспечивает возможность исправления ошибок позиционирования, генерируемых неточными механическими передачами. Кроме того, для интеграции системы предусмотрены интерфейс механического датчика, интерфейс серводвигателя и сигналы ввода/вывода общего назначения. Несколько карт DMC2410 можно использовать в одной системе.

Технические характеристики:

Применимо с операционными системами:

Ступенчатые и цифровые сервосистемы

Производительность:

Количество управляемых осей:4 оси.
Импульсный Выходная частота:1 ~ 5 Mpps
Частота импульсного выхода:± 0.1%
Диапазон настройки положения импульса:-134217727 ~ + 134217727 (28 бит).
Диапазон настройки точки проскальзывания:0 ~ 16777215(24 бит).
Диапазон счетчика вверх/вниз:-134217728 ~ + 134217727 (28 бит.)

Сигналы ввода/вывода:

Универсальный цифровой вход:20, опто-изолированный.
Универсальный цифровой выход:20, выход открытого коллектора
Инкрементный кодер входные сигналы:ЕА, еб и Эз, опто-изолированный.
Механический предел/домашний вход сигнала:EL ±, SD и ORG, opto-изолированный.
Сервомотор интерфейс:INP, ALM и ERC, opto-изолированные.
Ручной ввод импульсного сигнала:PA и PB.
Одновременный запуск/остановка сигнала:STA и STP.

Общие характеристики:

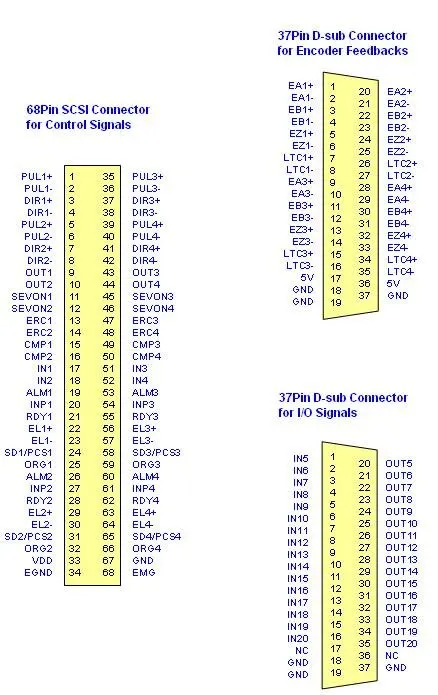

Разъемы:68-pin SCSI соединение y-типа, 37-контактный разъем d-типа.
Операционной Температура:0 °C ~ 50 °C
Для хранения Температура:-20 °C ~ 80 °C
Влажность:5 ~ 85%, без конденсации.

Мощность Потребляемая мощность:

Разъем питания (вход):+ 5 В постоянного тока ± 5%, 1100ма Макс.
Внешний источник питания (вход):+ 24 В постоянного тока ± 5%, 500mA Макс.
Внешний источник питания (выход):+ 5 В постоянного тока ± 5%, 500 мА, Макс.

Размер:

177,5 мм (Д) X 106,5 мм (В)
