Характеристики
Цифровой шаговый привод Leadshine 3DM683 рабочий параметр 60 в пост. Тока от 0 5a до 8 3a для
История изменения цены
*Текущая стоимость 4 495,30 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 5709.32 руб. | 5823.4 руб. | 5766 руб. |
| Jan-22-2026 | 4630.95 руб. | 4723.23 руб. | 4676.5 руб. |
| Dec-22-2025 | 5619.70 руб. | 5731.20 руб. | 5675 руб. |
| Nov-22-2025 | 5574.17 руб. | 5685.19 руб. | 5629.5 руб. |
| Oct-22-2025 | 4450.5 руб. | 4539.98 руб. | 4494.5 руб. |
| Sep-22-2025 | 5484.59 руб. | 5594.17 руб. | 5539 руб. |
| Aug-22-2025 | 5439.46 руб. | 5548.67 руб. | 5493.5 руб. |
| Jul-22-2025 | 5394.81 руб. | 5502.73 руб. | 5448 руб. |
Описание товара

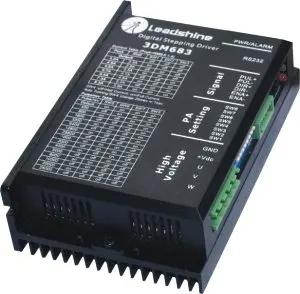

Новый Leadshine 3DM683 цифровой шаговый привод рабочий параметр 60 В постоянного тока 0.5A до 8.3A для сопутствующих продуктов 573S09 /573S15/863S22
Здравствуйте, друг, если вы хотите купить более 5 шт., пожалуйста, свяжитесь с нами, мы поможем вам как это сделать. Спасибо.
Введение
3DM683 является универсальным полностью цифровым шаговым драйвером на основе DSP с усовершенствованным алгоритмом управления. 3DM683-это новое поколение цифровых шаговых элементов управления двигателем. Он приносит уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Технология автоматической настройки двигателя и параметров обеспечивает оптимальные отклики с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, плавным движением, чем большинство водителей на рынках. Его уникальные особенности делают 3DM683 идеальным решением для приложений, которые требуют низкой скорости гладкости.
По сравнению с 3ND583, более широкий диапазон входного напряжения и выходного тока делает 3DM683 может управлять гораздо больше двигателей, чем 3ND583.
Особенности:
- Анти-резонансный, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
- Автотест двигателя и технология автоматической настройки параметров, предлагает оптимальные ответы с различными двигателями
- Мульти-шаговый позволяет низкому входу шага разрешения производить более высокий микрошаговый выход для гладкой производительности системы
- Программируемый микрошаг разрешения, от 200 до 102400 шагов/rev
- Напряжение питания до + 60 В постоянного тока
- Выходной ток программируемый, от0.5AДля того, чтобы8.3A
- Частота импульсного ввода до 200 кГц
- TTL совместимый и оптически изолированный вход
- Автоматическое снижение холостого тока
- Подходит для 3/6 провода трехфазные моторы
- Поддержка режимов PUL/DIR и CW/CCW
- Защита от перенапряжения, перегрузки по току, фазовых ошибок
-
Приложений
Подходит для широкого спектра шаговых двигателей, от NEMA Размер оправы от 17 до 34. Его можно использовать в различных видах машин, таких как лазерные резаки, лазерные маркеры, высокоточные X-Y столы, этикетировочные машины и так далее. Его уникальные особенности делают 3DM683 идеальным решением для приложений, которые требуют как низкой скорости гладкости, так и высокой скорости исполнения.
Электрические характеристики (TJ= 25OC/77OF)
| Параметры |
3DM683 |
|||
| Мин |
Типичное |
Макс |
Блок |
|
| Выход ток |
0,5 |
- |
8,3 (5,9 RMS) |
А |
| Напряжение питания |
+ 20 |
- |
+ 60 |
Постоянный ток |
| Логический сигнал ток |
7 |
10 |
16 |
MA |
| Импульсная Входная частота |
0 |
- |
200 |
КГц |
| Сопротивление изоляции |
500 |
|
|
МОМ |
Механические источника электропитания постоянного тока (Единица измерения: мм [дюйм])

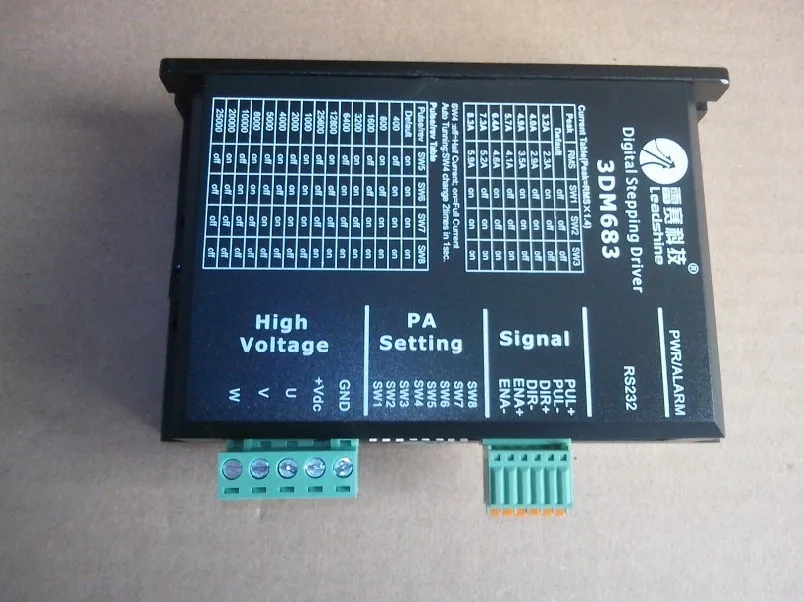

Назначение и описание штифта
Разъем P1 конфигурации
| Pin Функция |
Детали |
| PUL + |
Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежный ответ длительность импульса, должно быть больше, чем 2,5 & micro; Невысокий массивный каблук. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA. |
| Опора |
|
| Дир + |
Дир сигнала:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик часов (CCW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 & micro;s. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW. Обратите внимание, что направление вращения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к приводу обратит направление движения. |
| Дир |
|
| Ена + |
Включает сигнал:Этот сигнал используется для включения/отключения накопителя. Высокий уровень (сигнал управления NPN, PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения.) для включения привода и низкий уровень для отключения привода. Обычно слеваНе подключен (включен). |
| Ена- |
Разъем P2 конфигурации
| Pin Функция |
Детали |
| GND |
Мощность местах. |
| + Постоянного тока |
Источник питания, 20 ~ 60 В постоянного тока, включая колебания напряжения и EMF напряжения. |
| U |
Двигателя двигателем постоянного тока однофазный U |
| V | Двигателя двигателем постоянного тока однофазный V |
| W |
Двигателя двигателем постоянного тока однофазный W |

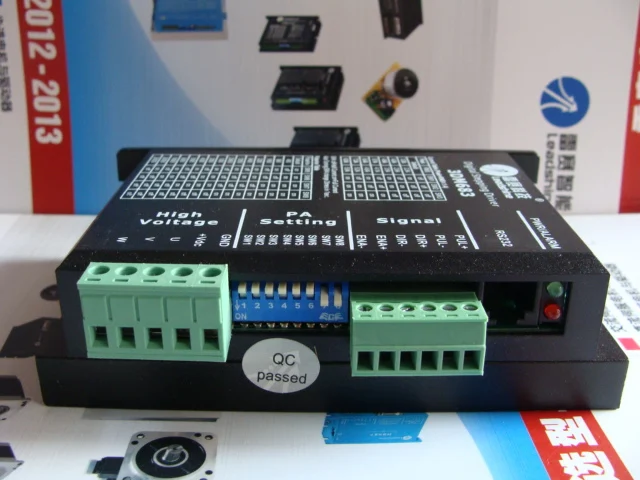

Выбор разрешения микрошага и выходной ток привода
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от 200 до 102400 шагов/оборотов, а последний может быть установлен от 0.5A до 8.3A.
Однако в тех случаях, когда оно? s не в программном обеспечении настроить режим, этот диск используется 8-битный DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:
Microstep Разрешение выбор
Когда он не находится в настроенном по режиме, разрешение microstep устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:
| Steps/rev.(Для 1,2OМотор) |
SW5 |
SW6 |
SW7 |
SW8 |
| По умолчанию/настроено программное обеспечение |
На |
На |
На |
На |
| 400 |
Off |
На |
На |
На |
| 800 |
На |
Off |
На |
На |
| 1600 |
Off |
Off |
На |
На |
| 3200 |
На |
На |
Off |
На |
| 6400 |
Off |
На |
Off |
На |
| 12800 |
На |
Off |
Off |
На |
| 25600 |
Off |
Off |
Off |
На |
| 1000 |
На |
На |
На |
Off |
| 2000 |
Off |
На |
На |
Off |
| 4000 |
На |
Off |
На |
Off |
| 5000 |
Off |
Off |
На |
Off |
| 8000 |
На |
На |
Off |
Off |
| 10000 |
Off |
На |
Off |
Off |
| 20000 |
На |
Off |
Off |
Off |
| 25000 |
Off |
Off |
Off |
Off |
Текущие параметры
Когда он не находится в настроенном по режиме, первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
| Максимальный ток | Измерения среднеквадратичного значения тока |
SW1 |
SW2 |
SW3 |
| По умолчанию/программное обеспечение настроен (0,5 для 8.3A) |
OFF |
OFF |
OFF |
|
| 3.2A |
2.3A |
На |
OFF |
OFF |
| 4.0A |
2.9A |
OFF |
На |
OFF |
| 4.9A |
3.5A |
На |
На |
OFF |
| 5.7A |
4.1A |
OFF |
OFF |
На |
| 6.4A |
4.6A |
На |
OFF |
На |
| 7.3A |
5.2A |
OFF |
На |
На |
| 8.3A |
5.9A |
На |
На |
На |
Примечание:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.
