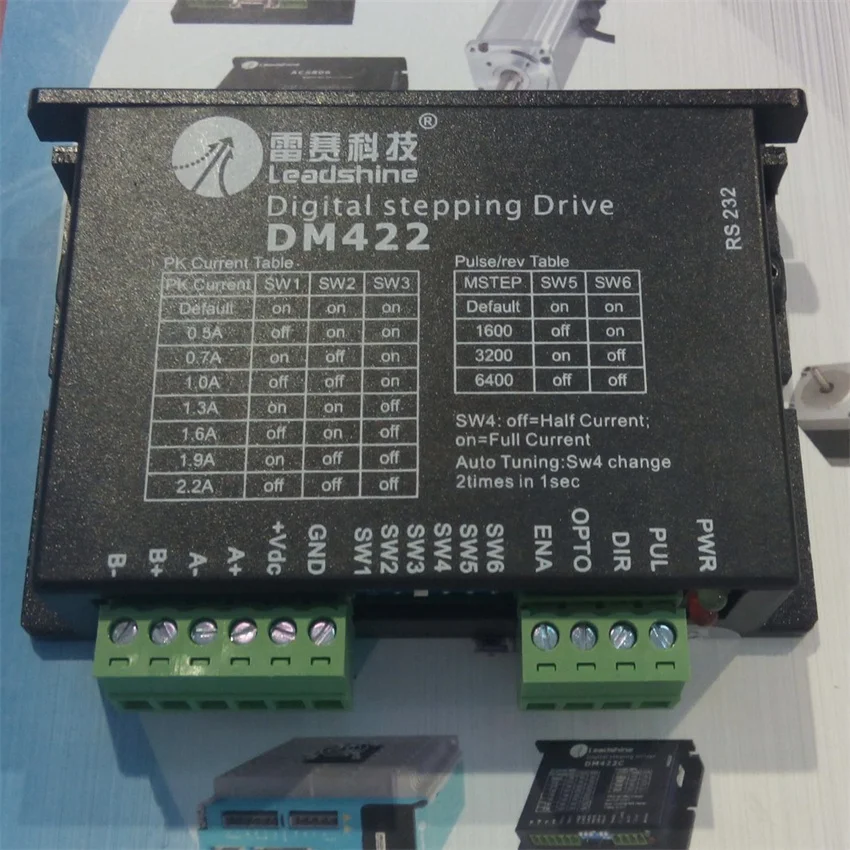

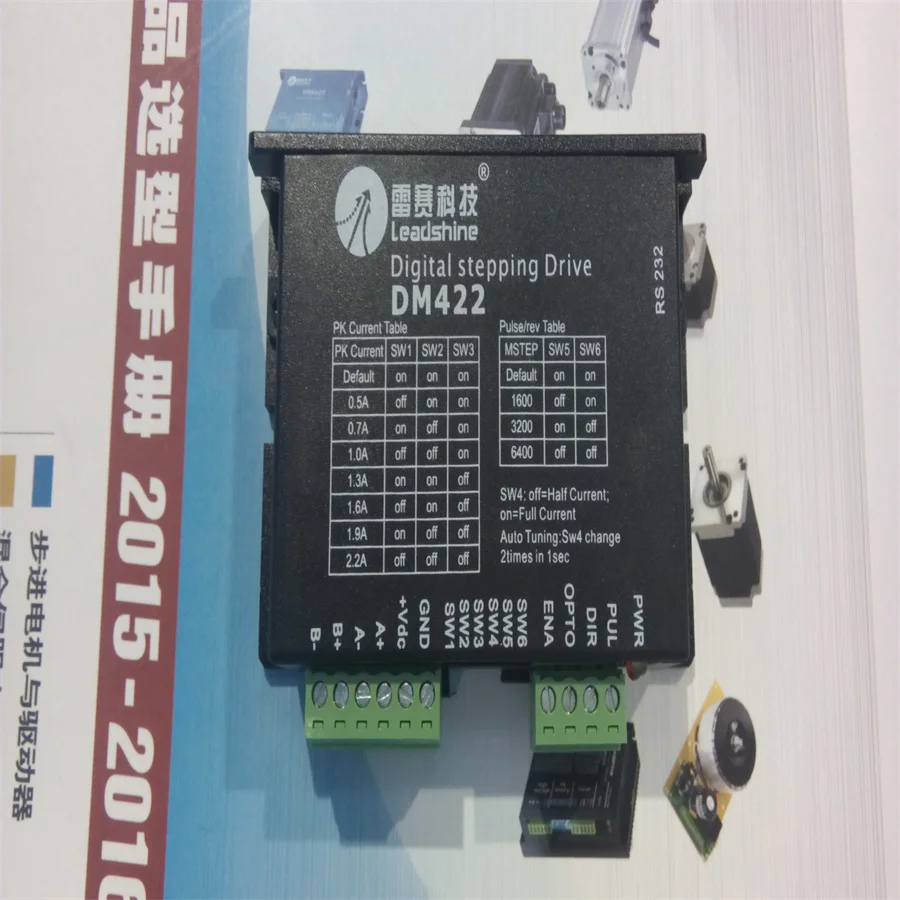

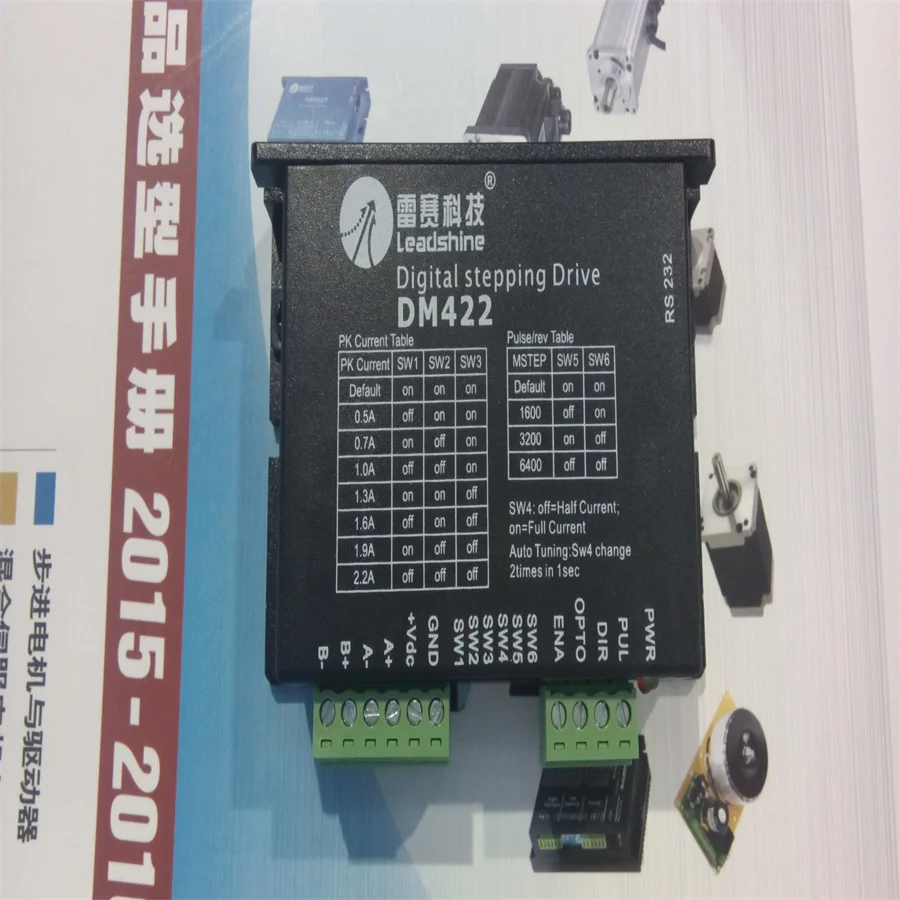

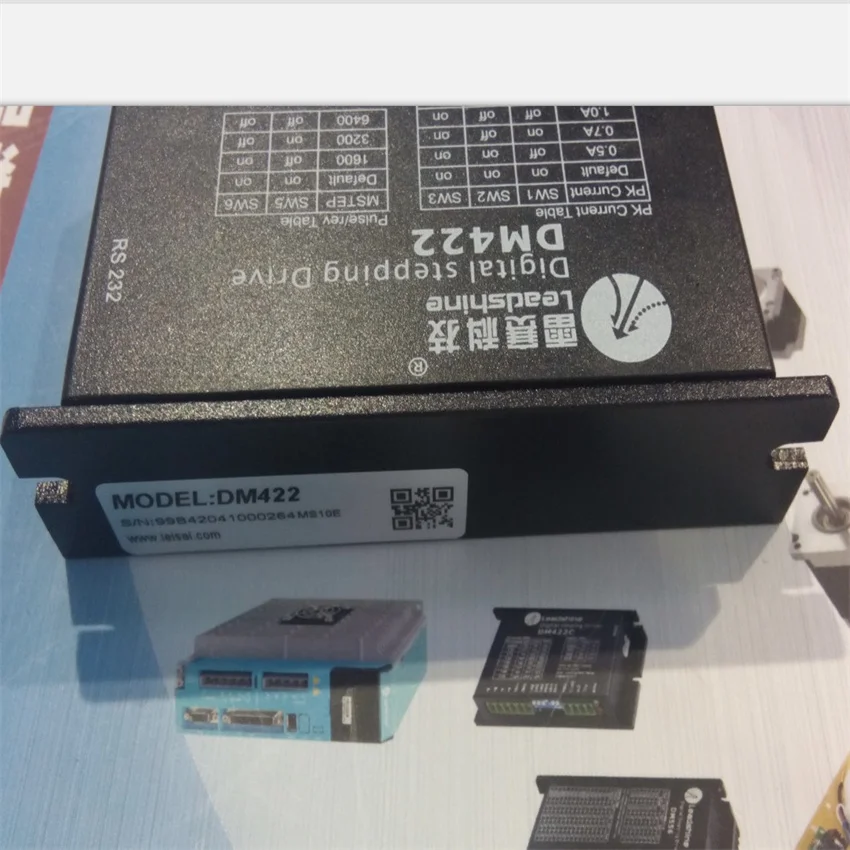

Новый Leadshine 2 фазовый цифровой шаговый двигатель привода DM422 работы 24 40VD может из
История изменения цены
*Текущая стоимость 3 362,25 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 4001.86 руб. | 4201.33 руб. | 4101 руб. |
| Feb-23-2026 | 3967.89 руб. | 4165.2 руб. | 4066 руб. |
| Jan-23-2026 | 3328.44 руб. | 3494.11 руб. | 3411 руб. |
| Dec-23-2025 | 3900.74 руб. | 4095.24 руб. | 3997.5 руб. |
| Nov-23-2025 | 3396.34 руб. | 3566.20 руб. | 3481 руб. |
| Oct-23-2025 | 3833.19 руб. | 4025.92 руб. | 3929 руб. |
| Sep-23-2025 | 3799.17 руб. | 3989.7 руб. | 3894 руб. |
| Aug-23-2025 | 3765.43 руб. | 3953.54 руб. | 3859 руб. |
| Jul-23-2025 | 3732.10 руб. | 3919.52 руб. | 3825.5 руб. |
Описание товара

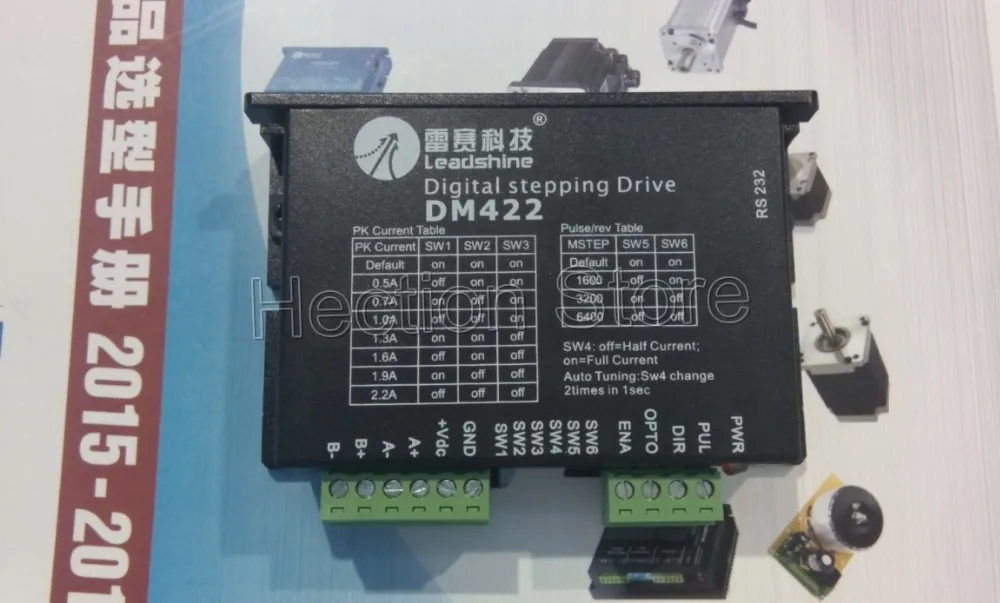

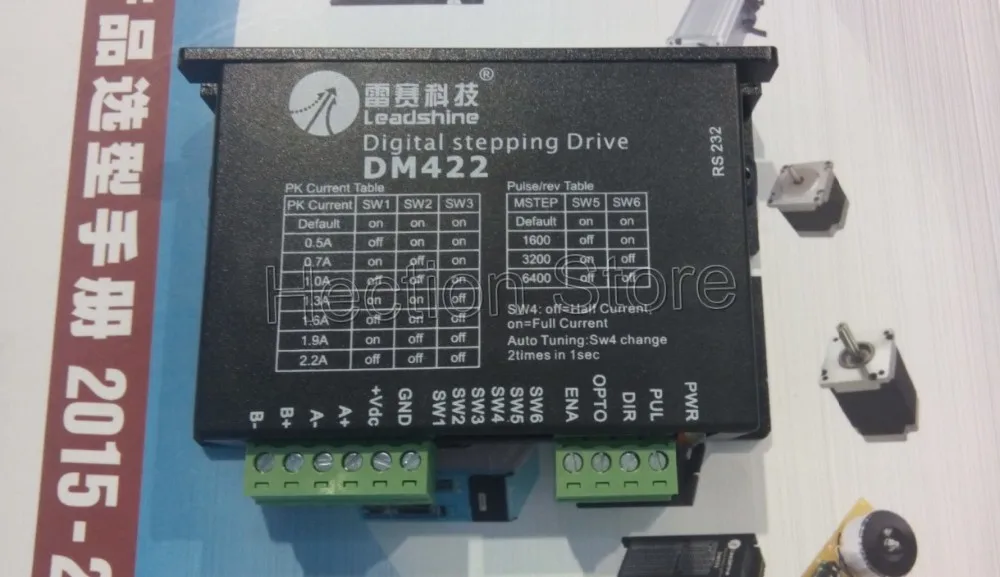

Новый Leadshine 2-фазный DM422 Цифровой привод шагового двигателя работы Напряжение 24-40VDC/уменьшение зума 2.2A подходит размер при оформлении заказа (Национальная ассоциация владельцев электротехнических 14 -17 (Национальная ассоциация владельцев электротехнических предприятий) шаговый двигатель более высокого качестваМаксимальная частота импульса будет более быстрой.
Здравствуйте, друг, если вы хотите купить более 10 шт., пожалуйста, свяжитесь с нами, мы поможем вам, как это сделать. Спасибо.
Наш магазин также предлагает различные модели привода, и решения могут быть заданы
Вы можете купить различные модели, различные крутящие моменты
Наш магазин имеет много типов продуктов контроля движения, включая продукты CNC, если вы готовы, пожалуйста, скажите нам, что вам нужно, мы найдем его для вас, пока вы не будете удовлетворены. У нас также есть техническая поддержка, поэтому если у вас есть какие-либо вопросы, пожалуйста, дайте нам знать, тогда мы можем предложить вам цену, спасибо
Особенности:
Анти-резонансный, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
Автотест двигателя и технология автоматической настройки параметров, предлагает оптимальные ответы с различными двигателями
Мульти-шаговый позволяет низкому входу шага разрешения производить более высокий микрошаговый выход для гладкой производительности системы
Программируемые разрешения Microstep, от полного шага до 102400 шагов/оборотов
Напряжение питания до + 40 В постоянного тока
Выходной ток программируемый, от 0.3A до 2.2A
Частота импульсного ввода до 140 кГц
TTL совместимый и оптически изолированный вход
Автоматическое снижение холостого тока
Подходит для детей в возрасте от 2-phase и 4-фазами
Поддержка режимов PUL/DIR и CW/CCW
Защита от перенапряжения, перегрузки по току, фазовых ошибок
Введение:
DM422 является универсальным полностью цифровым шаговым драйвером на основе DSP с усовершенствованным алгоритмом управления. DM422-это новое поколение цифровых шаговых контроллеров. Он приносит уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Технология автоматической настройки двигателя и параметров обеспечивает оптимальные отклики с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, плавным движением, чем большинство водителей на рынках. Его уникальные особенности делают DM422 идеальным решением для приложений, которые требуют низкой скорости гладкости. По сравнению с DM422 имеет меньший размер и более низкую стоимость.
Характеристики:
1 общее
Электрические характеристики (Tj = 25oC/77oF)
Параметры | DM422 | |||
Мин | Типичный | Макс. | Блок | |
Выходной ток | 0,3 | - | 2,2 (1,6 RMS) | A |
Напряжение питания | + 20 | - | + 40 | VDC |
Ток логического сигнала | 7 | 10 | 16 | Ма |
Частота импульсного ввода | 0 | - | 140 | КГц |
Сопротивление изоляции | 500 | Mohm | ||
Конфигурации разъема P1
Функция штыря | Подробная информация |
Пул | Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 в тех случаях, когда PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного отклика ширина импульса должна быть больше, чем 7.5мкс. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA. |
DIR | Сигнал DIR:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик часов (CCW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере на 5 МКС. 4-5 в тех случаях, когда DIR-HIGH, 0-0,5 в тех случаях, когда DIR-LOW. Обратите внимание, что направление вращения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к драйверу обратит направление движения. |
Опто | Опто-муфта питания, и типичное напряжение + 5 В. Серии подключения резисторов (в PUL, DIR, ENA клеммах) для ограничения тока при использовании + 12 В или + 24 В. |
Эна | Включение сигнала:Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера. Обычно слеваНе подключен (включен). |
Конфигурации разъема P2
Функция штыря | Подробная информация |
+ Vdc | Источник питания, 20 ~ 40 В постоянного тока, включая колебания напряжения и EMF напряжения. |
GND | Мощность заземления. |
A +, A- | Фаза двигателя A |
B +, B- | Фаза двигателя B |
3. Микрошаг и ток:
Выбор разрешения микрошага и выходной ток привода
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/оборотов, а последний может быть установлен от 0.3A до 2.2A.

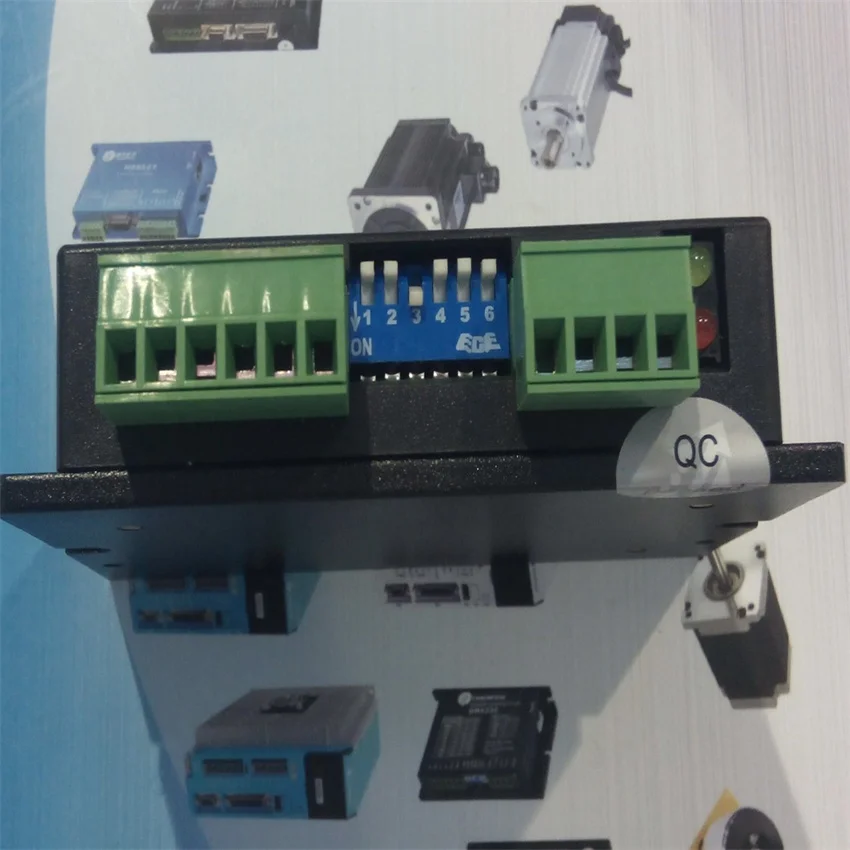

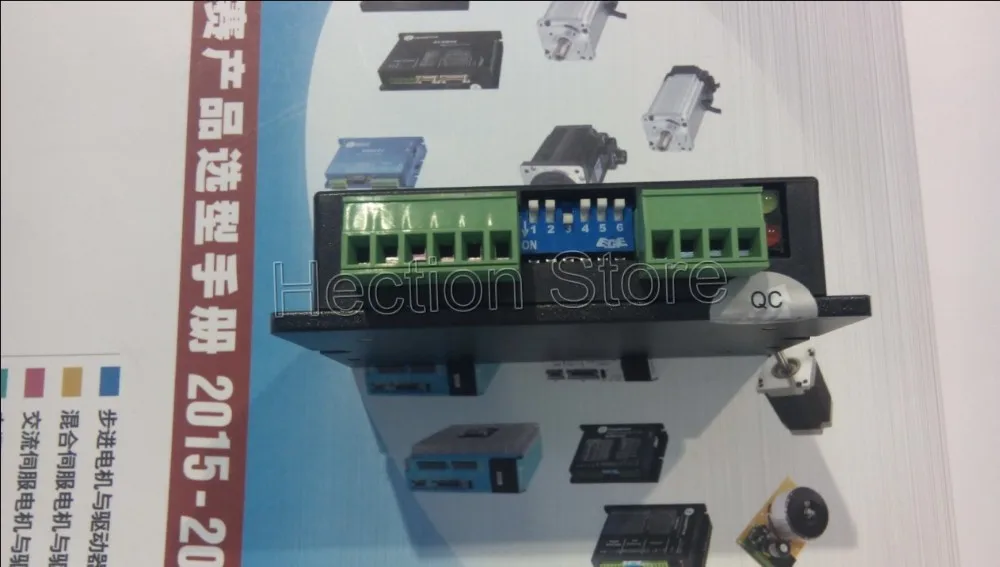

Однако в тех случаях, когда оно? s не в программном обеспечении настроить режим, этот драйвер используется 6-bit DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:
Выбор разрешения микрошага
Когда это? s не в настроенном по режиме, разрешение microstep устанавливается SW5, 6 DIP-переключателя, как показано в следующей таблице:
| Микрошаг | Steps/rev.(для 1,8 omotor) | SW5 | SW6 |
От 1 до 512 | По умолчанию/настроено программное обеспечение | На | На |
8 | 1600 | Скидка | На |
16 | 3200 | На | Скидка |
32 | 6400 | Скидка | Скидка |
Настройки тока
Когда он не находится в настроенном по режиме, первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
Пиковый ток | Ток RMS | SW1 | SW2 | SW3 |
По умолчанию/настроено программное обеспечение (0,3-2.2A) | На | На | На | |
0.5A | 0,35 А | Скидка | На | На |
0.7A | 0,50 A | На | Скидка | На |
1.0A | 0,71 A | Скидка | Скидка | На |
1.3A | 0,92 A | На | На | Скидка |
1.6A | 1,13 A | Скидка | На | Скидка |
1.9A | 1,34 A | На | Скидка | Скидка |
2.2A | 1,56 A | Скидка | Скидка | Скидка |
Примечания:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.
Типичное соединение
Механические характеристики (единица измерения: мм [дюйм])
