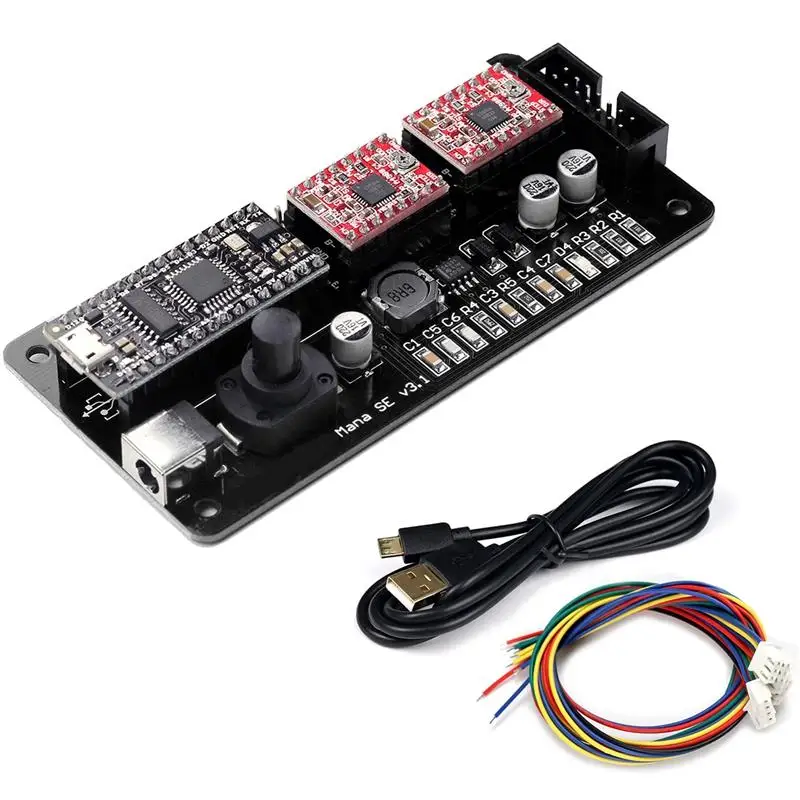

Eleksmana Se Xy 2 оси шаговый двигатель драйвер плата контроллера панель управления для
2 182,47 руб.
Новое поступление

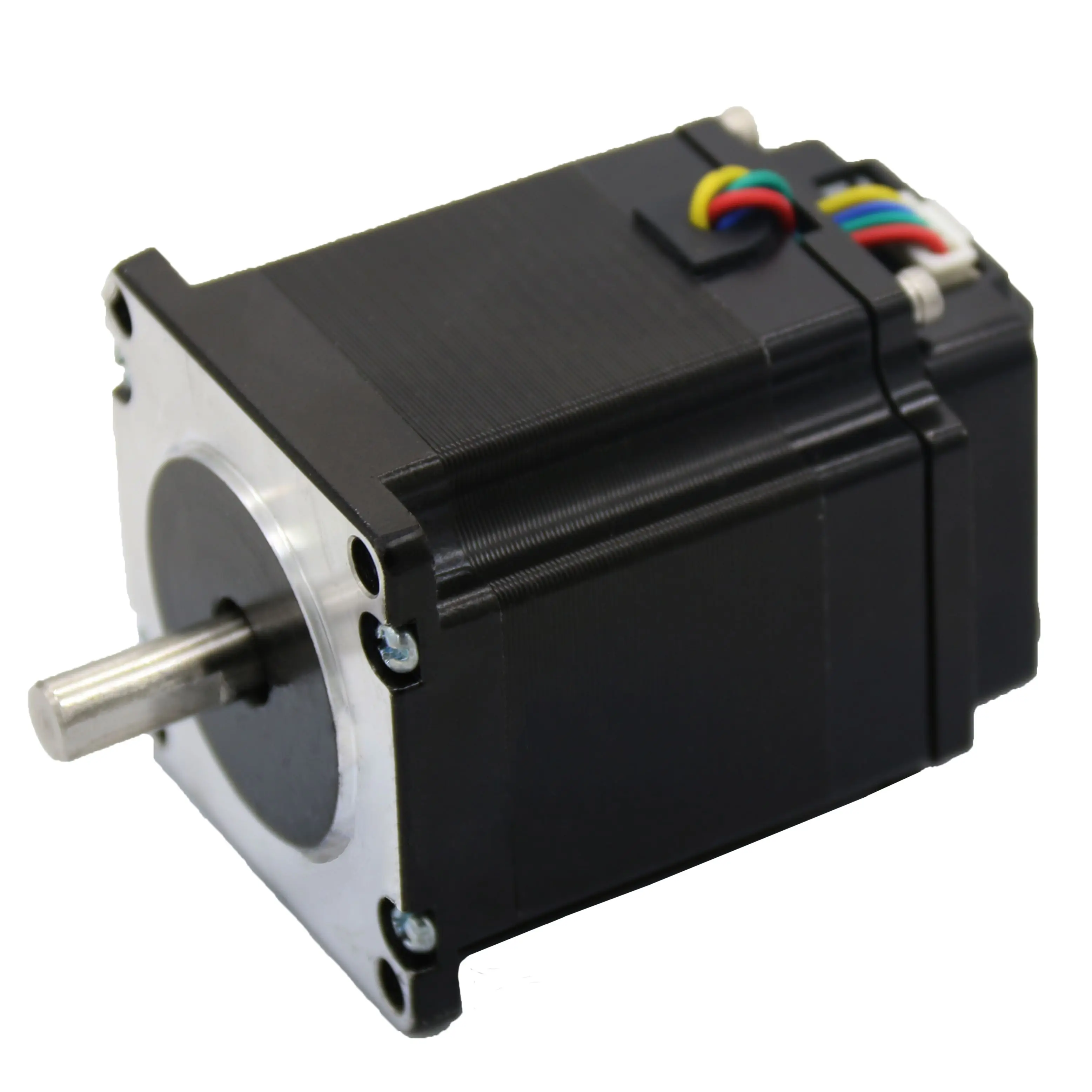

PUSIROBOT NEMA23 1.89N.m DC12 48V 6A встроенный шаговый двигатель с открытым контуром и
11 608,08 руб.
Высококачественный 4 осевой шаговый двигатель Nema 42 Wantai 4200oz in 8A CNC гравировка резка
104 740,64 руб.
4 шт. STH 36C ультра тонкий 2 фазный проводной шаговый двигатель двойной шариковый
1 473,33 руб.

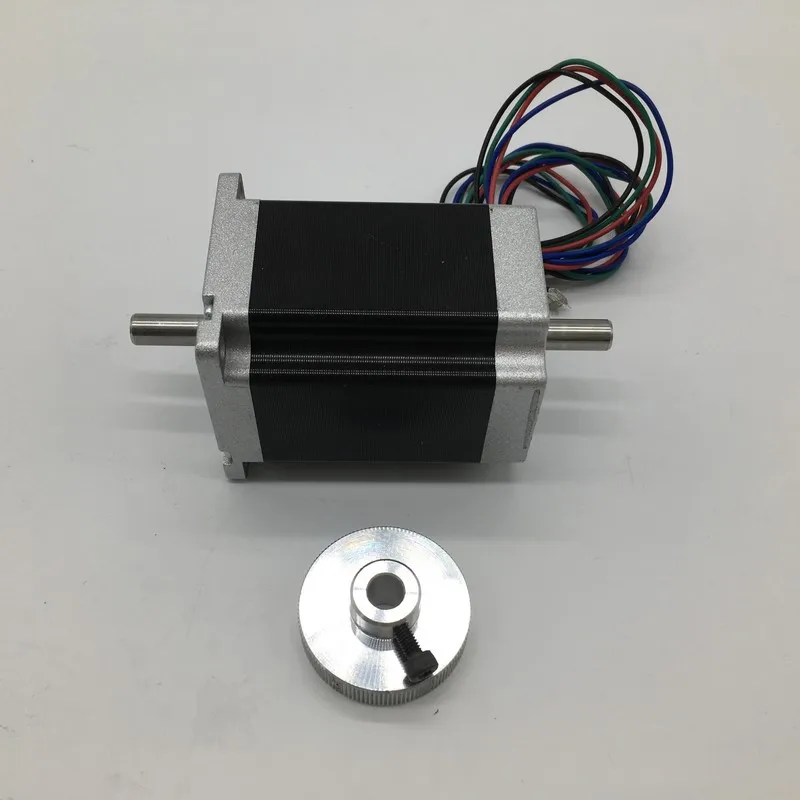

Nema23 шаговый двигатель двойной вал 57*112 мм с регулируемым ручным колесом 4.2A 3Nm 430Oz in
2 732,36 руб.

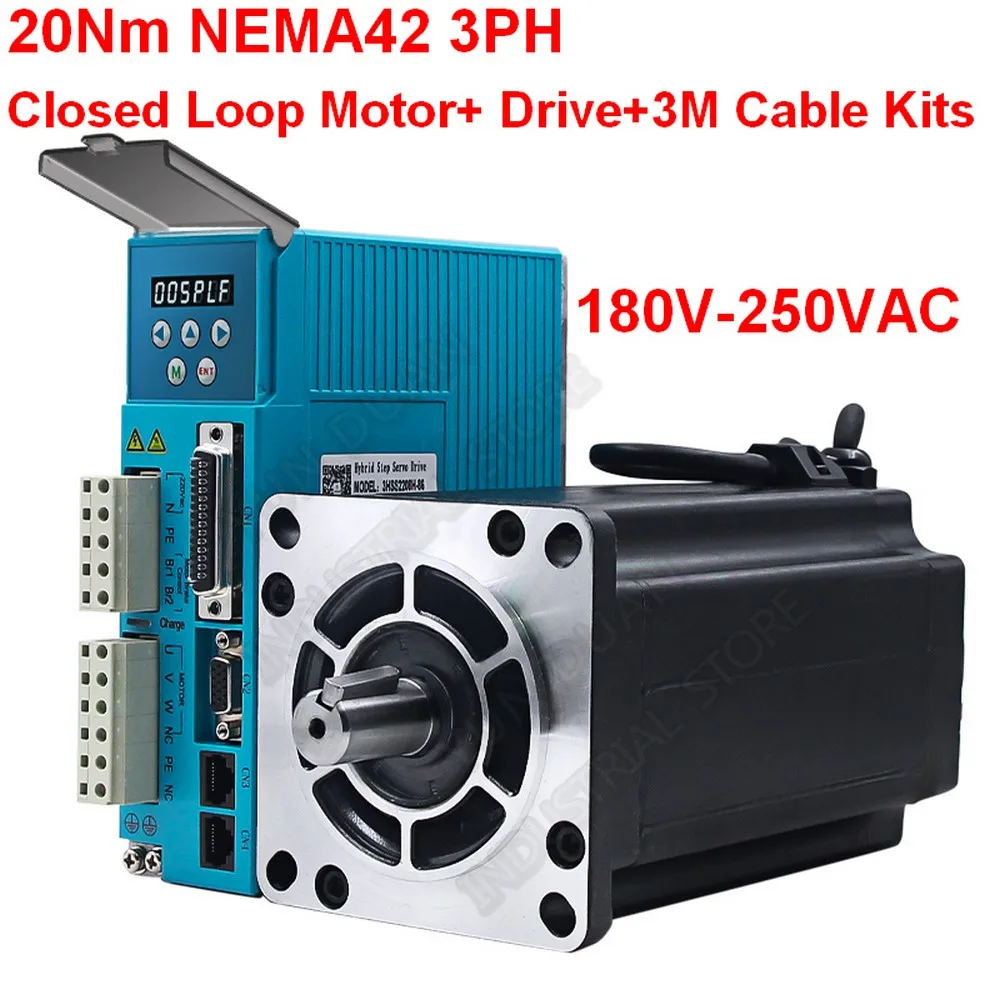

Шаговый двигатель JMC 20 нм с циклом управления 110 В 250 8A 3PH Nema42 2000 об/мин мм Hybird
21 799,39 руб.

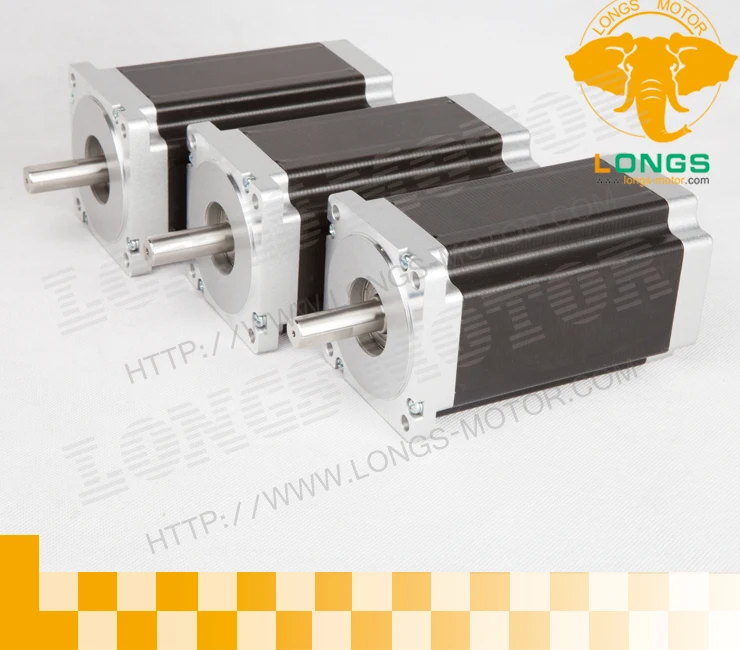

Горячие Продажи 3 шт. NEMA 34 Шаговые двигатели 1600 унц. 34hs5435c 37b2 ЧПУ мельница ce rohs iso
18 602,70 руб.
Кронштейн для шагового двигателя CNC Nema 23 3 шт./лот аксессуары мотора кронштейн
1 189,83 руб.
ACT MOTOR STORE
Магазина ACT MOTOR STORE работает с 15.05.2011. его рейтинг составлет 100 баллов из 100. В избранное добавили 170 покупателя. Средний рейтинг торваров продавца 5 в продаже представленно 0 наименований товаров, успешно доставлено 230 заказов. 1 покупателей оставили отзывы о продавце.
Характеристики
Nema 23 шаговый двигатель 76 мм/1.89n. m биполярный (268 oz) с поддержкой драйвера 128 micsteps
История изменения цены
*Текущая стоимость 3 635,71 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 4616.7 руб. | 4708.7 руб. | 4662 руб. |
| Jan-20-2026 | 3744.16 руб. | 3819.22 руб. | 3781.5 руб. |
| Dec-20-2025 | 4544.94 руб. | 4635.68 руб. | 4589.5 руб. |
| Nov-20-2025 | 4507.94 руб. | 4597.49 руб. | 4552 руб. |
| Oct-20-2025 | 3599.66 руб. | 3671.6 руб. | 3635 руб. |
| Sep-20-2025 | 4435.31 руб. | 4524.34 руб. | 4479.5 руб. |
| Aug-20-2025 | 4398.96 руб. | 4486.30 руб. | 4442 руб. |
| Jul-20-2025 | 4362.3 руб. | 4449.42 руб. | 4405.5 руб. |
Описание товара
Этот товар включает в себя:

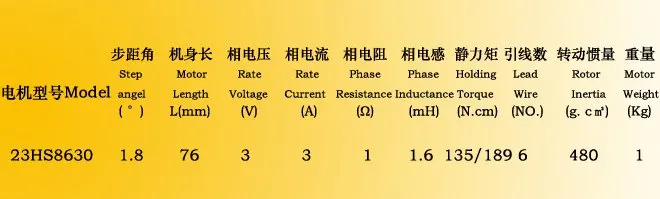

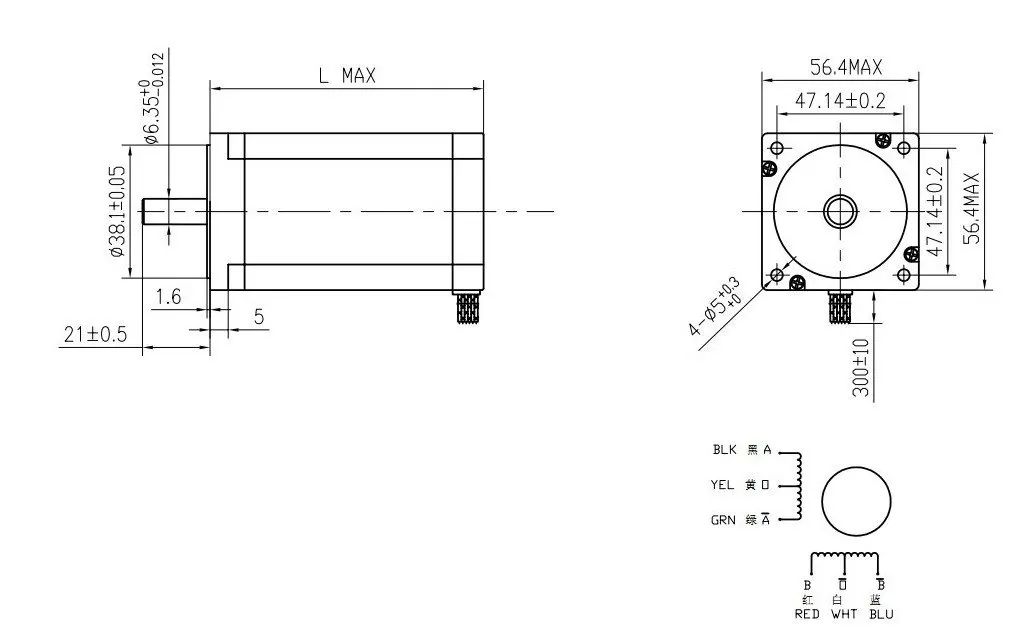

1 шт. nema 23 шаговый двигатель 23HS863076 мм/268 унций (1,89 Н. М биполярный)
1 шт. Драйвер шагового двигателя DM542
Руководство по 2-фазному гибридному шаговому двигателюDM542
Введение:
DM542-это двухфазный гибридный шаговый двигатель, напряжение привода которого от18VDC до 50VDC. Он предназначен для использования с 2-фазным гибридным шаговым двигателем всех видов С наружным диаметром 42 мм до 86 мм и током менее 4,0 А. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DM542 работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ, компьютерная вышивальная машина, упаковочные машины и так далее.
Особенности:
L высокая производительность, низкая цена
L среднее Управление током, 2-фазный синусоидальный выходной токовый привод
L Напряжение питания от 24VDC до 50VDC
L опто-изолированный сигнал I/O
L Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыкания
L 15 каналов деление и автоматическое снижение холостого тока
L 8 каналов выходной фазовый ток
L автономный входной терминал команды
L крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией
L высокая скорость запуска
L высокий крутящий момент при высокой скорости
Электрическая спецификация:
Входное напряжение | 24-50VDC |
Входной ток | <4A |
Выходной ток | 1.0A ~ 4.2A |
Потребление | Потребление: 80 Вт; внутреннее страхование: 6А |
Температура | Рабочая температура-10 ~ 45oc; Температура чулок-40oc ~ 70oc |
Влажность | Не конденсация, нет капель воды |
Газ | Защита от горючих газов и проводящей пыли |
Вес | 200 г |
Первые три бит (SW 1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите настройки
Ближайший к вашему двигателю требуется ток
Выходной ток (A) | ||||
SW1 | SW2 | SW3 | Пик | RMS |
На | На | На | 1,00 | 0,71 |
Скидка | На | На | 1,46 | 1,04 |
На | Скидка | На | 1,91 | 1,36 |
Скидка | Скидка | На | 2,37 | 1,69 |
На | На | Скидка | 2,84 | 2,03 |
Скидка | На | Скидка | 3,31 | 2,36 |
На | Скидка | Скидка | 3,76 | 2,69 |
Скидка | Скидка | Скидка | 4,20 | 3,00 |
4) функция полупотока:
Функция Semi-flow заключается в том, что после 500 мс импульсов не происходит, выходной ток драйвера автоматически снижается до 70% от номинального выходного тока, который используется для предотвращения нагрева двигателя.
4. Силовые соединения
(1) + v, GND: источник питания.
+ V: источник питания, 16 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения. Максимальный ток-5А.
(2) A + A-B + B-: Подключение 2-х фазных шаговых двигателей.
Драйвер и двухфазный гибридный шаговый двигатель используют четырехпроводное соединение, двигатель может быть подключен параллельно и серии биполярный. Что касается биполярного соединения, это более высокая производительность с высокой скоростью, но ток драйвера больше (это в 1,73 раз больше, чем ток обмотки двигателя).
Подключение в серии, ток драйвера равен заводу двигателя.
