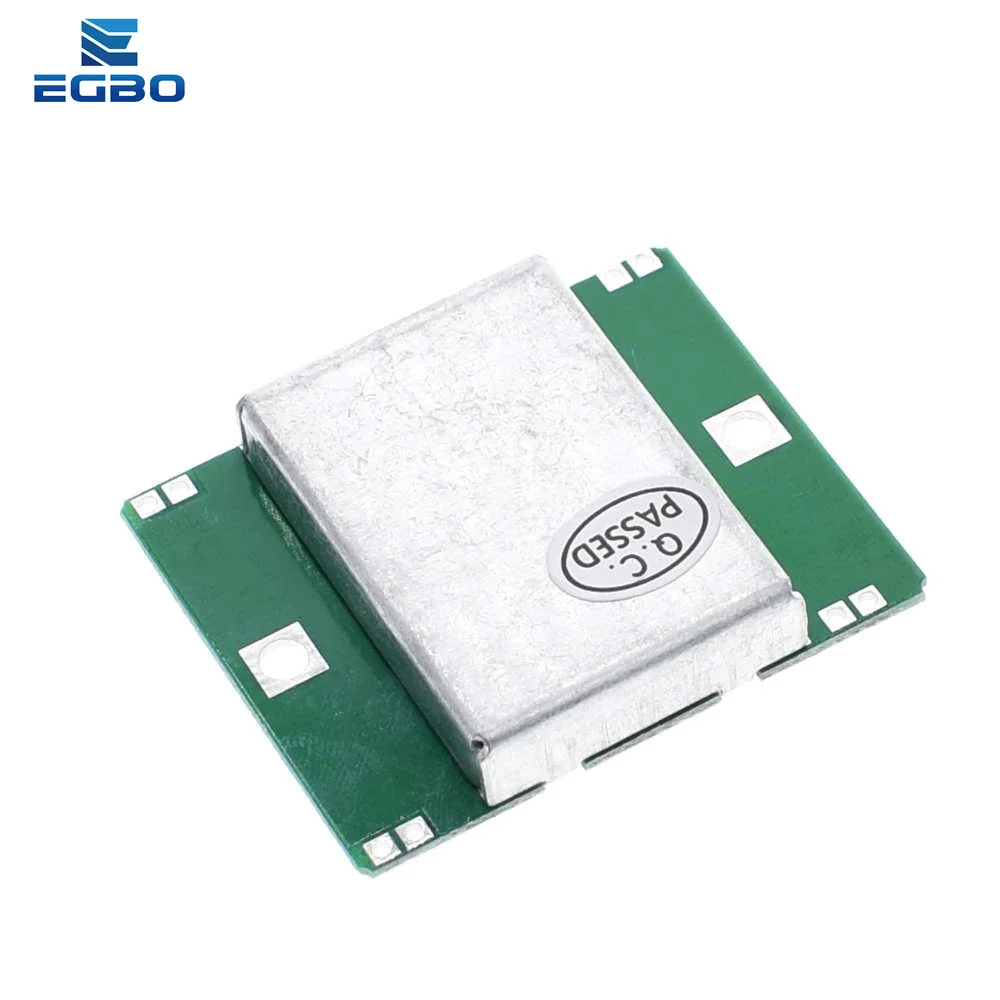

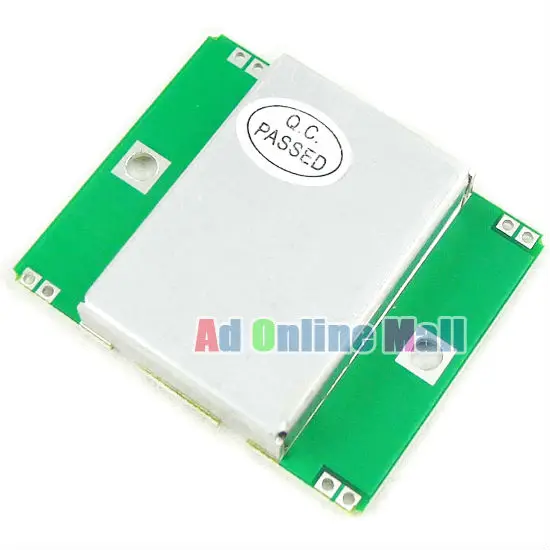

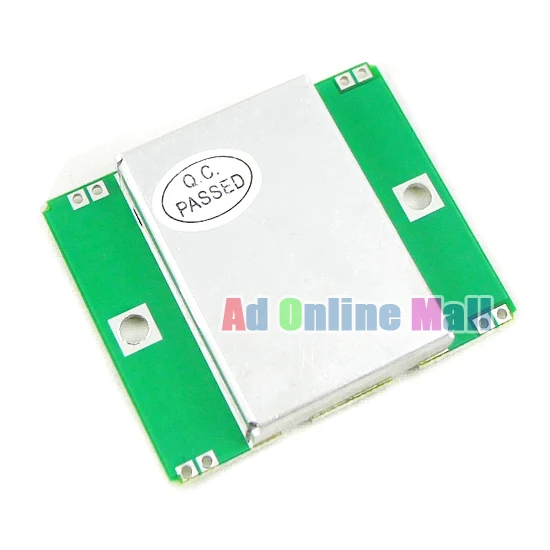

Оптовая продажа HB100 беспроводной доплеровский радар микроволновый датчик

Оптовая продажа HB100 беспроводной доплеровский радар микроволновый датчик

Особенности:

1 Частота передачи: 10,525 ГГц
2. Точность настройки частоты: 3 МГц
3 Выходная мощность (минимум): 13dBm EIRP
4 Рабочее напряжение: 5 В ± 0,25 V
5 рабочих токов (CW): 60 мА макс., 37 мА типичный
6 гармонических излучений: <-10dBm
7 импульсного режима:
8 средний ток (5% постоянного тока): 2 мА typ.
9 ширина импульса (мин.): 5uSec
10 циклов нагрузки (мин.): 1%

Приемник:

1 чувствительность (10 дБ Отношение S / N) 3 Гц до 80 Гц ширина ремешка:-86dBm
3 Гц до 80 Гц полоса пропускания беспорядка 10uV
2 усиления антенны: 8dBi
3 вертикальных 3 дБ Ширина: 36 градусов
4 горизонтальных 3 дБ Ширина луча: 72 градусов
5 Вес: 8 грамм

Применение:

Микроволновой модуль HB100-это использование доплеровского радара (доплеровского радара) детектора принципов проектирования движущихся объектов в микроволновой печи, в основном используется в автоматический дверной контрольный переключатель, системы безопасности, системы управления распределителем ATMcash, места автоматического сигнала поезда. HB100-это стандартный доплерометр для микроволновой печи 10,525 ГГц, этот метод обнаружения имеет следующие преимущества по сравнению с другими методами обнаружения: Бесконтактное обнаружение; Без температуры, влажности, шума, воздуха, пыли, светильник ударный, подходит для суровых условий; 3, способность анти-радиопомех; 4, Выходная мощность создает опасность для людей; 5, расстояние: дальность обнаружения более 20 метров.

Введение принципа Доплера: доплеровская Теория основана на времени, когда радиоволны ударяют по объекту в процессе перемещения отражения радиоволны, частота отраженной волны с мобильным устройством влияет на состояние объекта. Если расположение радиоволн фиксируется, то частота отраженных волн и частота запуска волн должны быть равными. Если объект движется в направлении запуска мобильного телефона, то отраженная волна будет сжата, то есть частота отраженной волны увеличится; противоположная частота отраженной волны уменьшается.

Микроволновый детектор на основе принципа Doppler FET media DRO микроволновая печь источник ударов (10,525 ГГц), разветвитель питания, передающая антенна, приемная антенна, миксер и детектор цепи (Figure2 ). Передающая антенна из микроволновой печи, отражение объектов встречи, приемник отраженной волны приема антенны, а затем к миксеру и Sasser смешанный, смешанный низкочастотный сигнал, ответ детектора на скорость movingn объектов регулирует направление для достижения лучшей области покрытия.

Инструкция:

До 10,525 ГГц микроволновой печи и более низкой частоты волны по сравнению со следующими преимуществами: микроволновая антенна с хорошей направленностью, легко контролировать объем микроволнового зонда. 2. Микроволновая печь в процессе передачи легче затухания, поглощения и отражения, будут заблокированы стены окклюдера, поэтому стены и другие препятствия за пределами объектов их помех очень маленькие.

Источника питания: HB100 поставить непрерывного постоянного источника питания с вращением по часовой стрелке и против часовой стрелки) винты) режим и импульсного источника питания (ПУ) режим: HB100 адаптировать диапазон напряжения 5V ± 5%. Непрерывный источник питания постоянного тока (CW), Типичный ток 35ма (Типичный). Поставка импульсного режима низкого цикла (PW), рекомендуется для HB100 5V, ширина импульса 5 μ s 30 μ s (обычно 20 μ s ), частота ~~ 4 кГц (как правило, 2,0 кГц) импульсного источника питания. Для детей от 3 до 10% среднее значение тока рабочий цикл импульсного источника питания на 1.2mA ~~ 4mA.

Напряжение импульсного источника питания должно быть от 4,75 в до 5,25 в между верхней плоскостностью импульса может достигать 100. Напряжение питания превышает 5,25 в, его надежность будет уменьшена и может привести к постоянному повреждению номинальной частоты выхода RF цепи.

Выход RF: все рекомендуемые режимы работы, выходная мощность HB100 RF очень низкая, оба в организме человека не представляют никакой опасности для работы в безопасном диапазоне. Непрерывный источник питания постоянного тока (CW), общая выходная мощность менее 15 МВт. Выходная мощность 5 мм при 1 mW/cm 1m для 0,72 μ W/cm 2. В тех случаях, когда при температуре не выше 500% рабочий цикл импульсного источника питания режим, плотность мощности снизилась до 50 мкм W/см2 и 0,036 μ W/см 2.

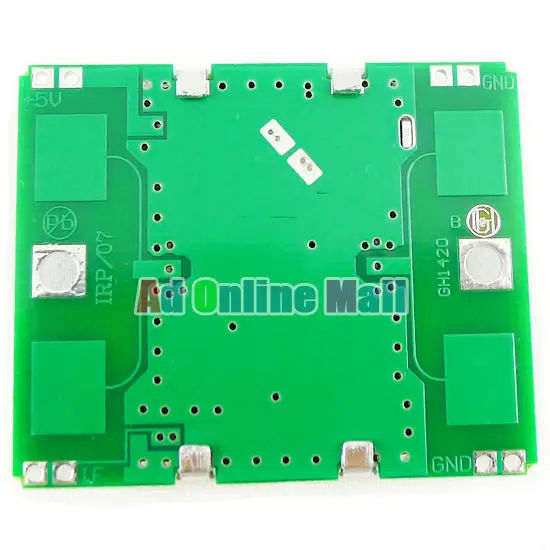

Если выход: Когда объекты на поверхности антенны HB100 HB100 (не алюминиевый щит на стороне поверхности антенны) делают радиальные мобильные, HB100 выхода IF составляет 72 Hz/s, если частота импульсного выхода с относительной радиальной скоростью движения объекта является приблизительно линейной. Если Выходная амплитуда и размер объекта от, при весе 70 кг, высота 170 см теста на расстоянии HB100 1 м накладывает 1 м/с для HB100 сделать Радиальное движение, если выход 5мв, 72 Hz/s импульсный сигнал, Если амплитуда выхода пропорциональна квадрату расстояния от приблизительного обратного отношения.

Примечание:1. Диапазон обнаружения зависит от целевой отражательной способности и размера, а также отношение сигнал-шум.

2.10.525 ГГц при скорости Доплера 31 Гц/mph

3. Чтобы установить модуль, необходимо сделать поверхность антенны (не алюминиевая защитная крышка поверхности антенны) к области обнаружения, пользователь может настроить направление для достижения наилучшей области покрытия.

Посылка включает в себя:

10X HB100 беспроводной доплеровский радар микроволновый датчик движения модуль
Безопасно упаковывается в пузырчатую сумку.

HB100 беспроводной доплеровский радар микроволновый модуль датчика движения и микроволновый детектор движения US $5,60Долларов США/шт

Оптовая продажа HB100 беспроводной доплеровский радар микроволновый датчик движения модуль и микроволновый детектор движения 20 шт./лот US $71,28/Лот 20 шт./лот

Оптовая продажа HB100 5 шт беспроводной доплеровский радар микроволновый датчик движения модуль и микроволновый детектор движения US $22,77/Лот Комплект из 5 предметов

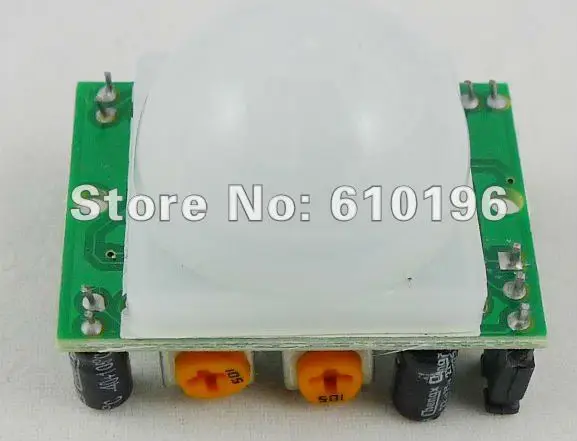

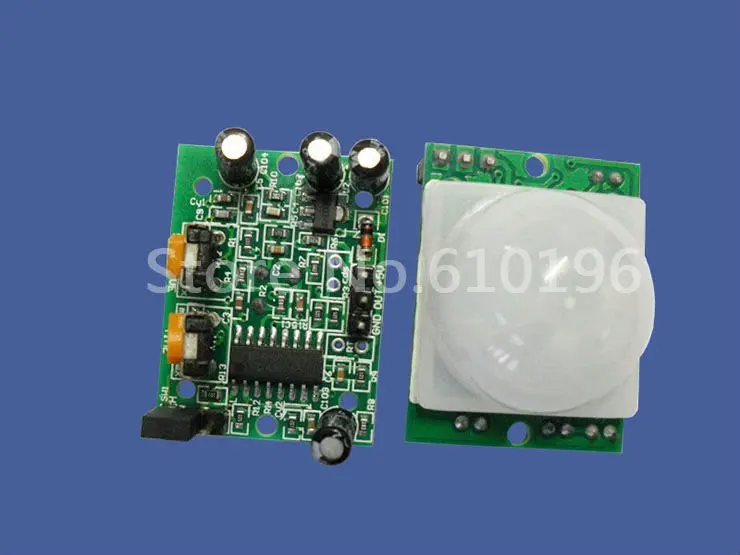

ИК датчик движения модуль движения PIR Сенсор безопасности HC-SR501 5V-20V 32x24 мм 2 шт. US $8,51/Лот 2 предмета/партия
