Бесплатная доставка! Шаговый двигатель nema 34 3.5A /6.0A 1600oz in с драйвером мощная
История изменения цены
*Текущая стоимость 12 856,98 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 15299.0 руб. | 16064.56 руб. | 15681.5 руб. |
| Feb-22-2026 | 15170.40 руб. | 15929.50 руб. | 15549.5 руб. |
| Jan-22-2026 | 12727.72 руб. | 13363.58 руб. | 13045 руб. |
| Dec-22-2025 | 14913.93 руб. | 15659.88 руб. | 15286 руб. |
| Nov-22-2025 | 12985.79 руб. | 13634.56 руб. | 13309.5 руб. |
| Oct-22-2025 | 14656.85 руб. | 15389.1 руб. | 15022.5 руб. |
| Sep-22-2025 | 14527.39 руб. | 15253.38 руб. | 14890 руб. |
| Aug-22-2025 | 14399.83 руб. | 15119.65 руб. | 14759 руб. |
| Jul-22-2025 | 14270.65 руб. | 14984.81 руб. | 14627 руб. |
Описание товара
Товар включает в себя:

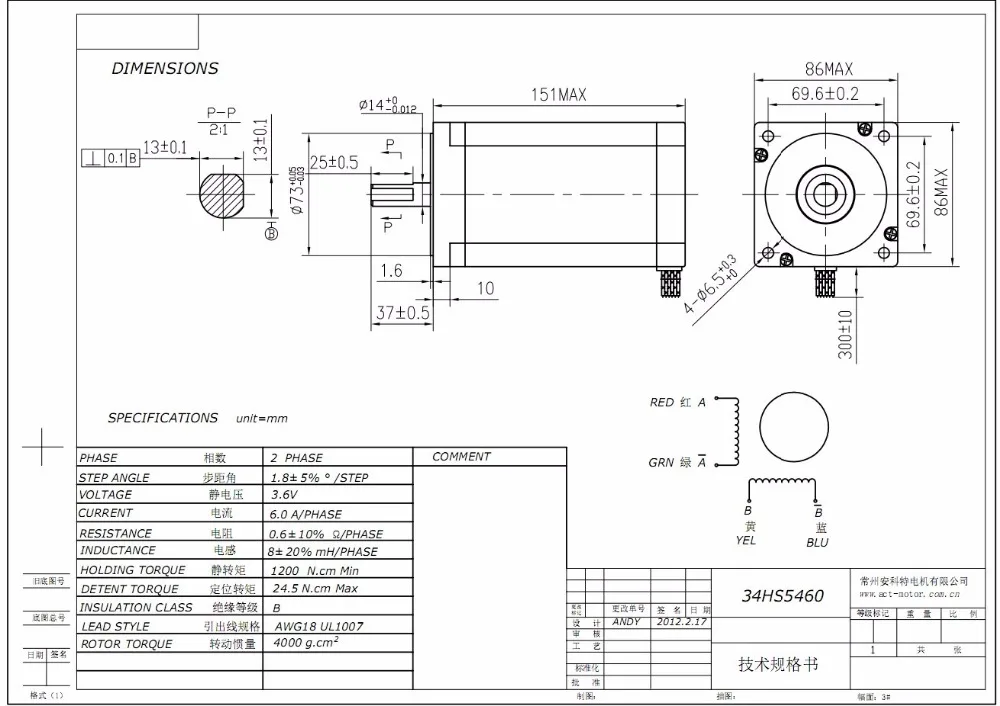

1 шт. Nema34 шаговый двигатель 1600oz.in сОдиночный вал. Длина оси 37 мм, диаметр оси 14 мм 3.5A или 6.0A
1 шт. драйвер DM860 24-80VDC, пиковый ток 7.8A,256 микрошаг

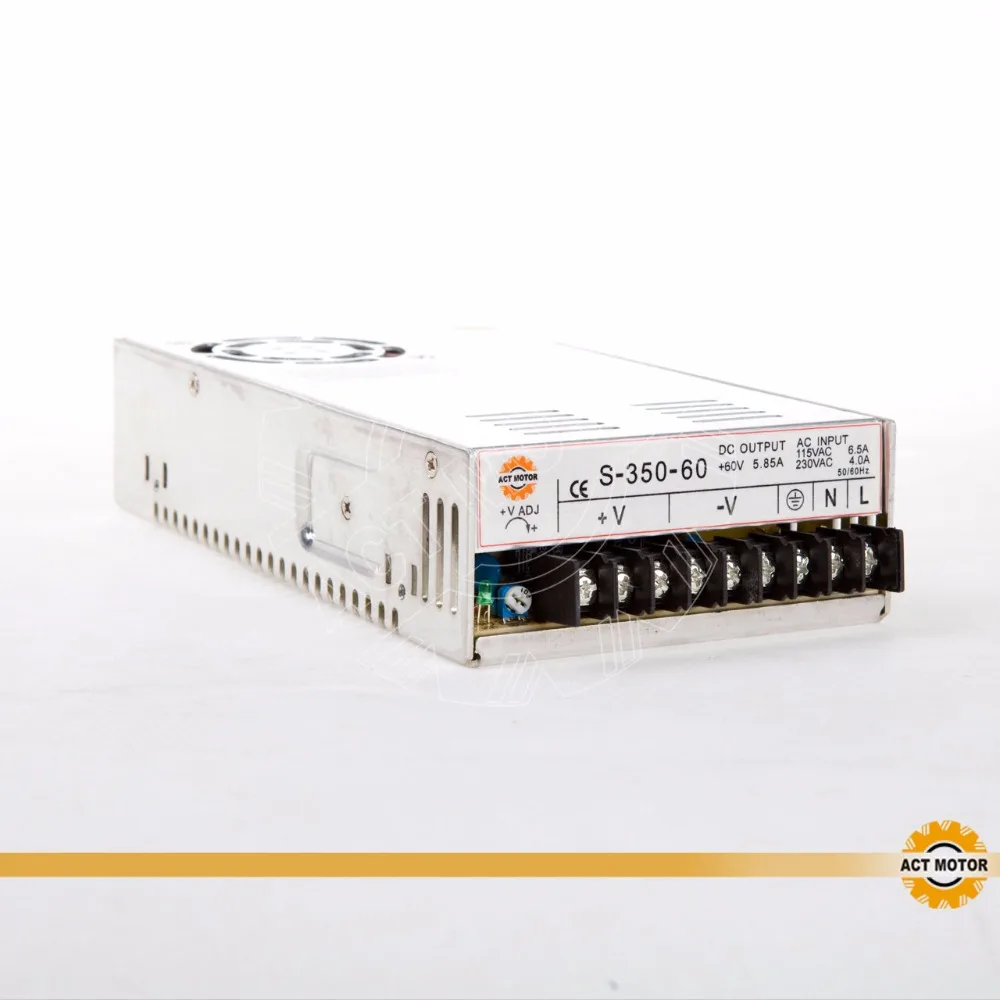

1 шт. источник питания 350 Вт, 60 в
1 шт 6 оси brekaout доска & 1 шт. параллельный кабель
Примечание: Мы можем изготовить продукцию в соответствии с требованиями заказчика.
Описание
DM860-это двухфазный гибридный шаговый двигатель, напряжение привода которого составляет от 24VDC до 80VDC. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель, все виды с 57 мм до 110 мм наружный диаметр и менее 7.8A фазный ток. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DQ860MA работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.
Особенности: L высокая производительность, низкая цена L средний ток управления, 2-фазный синусоидальной нагрузочная способность по току L Напряжение питания от 24VDC до 80VDC L опто-изолированный сигнал I/O L Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыкания L 14 каналов деление и автоматическое снижение холостого тока L 8 каналов выходной фазовый ток L автономный входной терминал команды L крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией L высокая скорость запуска L высокий крутящий момент при высокой скоростиЭлектрическая спецификация:
Электрическая спецификация:
Входное напряжение 24-80VDC Входной ток <6A
Выходной ток 2.8A ~ 7.8A Влажность не конденсация, нет капель воды
Газовый забор горючих газов и проводящей пыли Назначение и описание контактов: 1) конфигурации соединительных штифтов
| Функция штыря | Подробная информация |
| PUL +,PUL- | Импульсный сигнал, PUL +-это положительный конец импульсного ввода PUL-это отрицательный конец импульсного ввода |
| DIR +,DIR- | Сигнал DIR: DIR +-это положительный конец входного контакта направления DIR-это отрицательный конец входного штифта направления |
| ENBL + | Включение сигнала: ENBL + является положительным концом входного контакта направления. Этот сигнал используется для включения/отключения драйвера. Высокий уровень для включения драйвера и низкий уровень для отключения драйвера. |
| Энбл- | ENBL-это отрицательный конец входного штифта направления. Обычно остается неподключенным (включен) |
2) схема подключения контактов: Сигналы управления ПК могут быть активны в высоком и низком электрическом уровне. Когда высокий Электрический уровень активен, все отрицательные сигналы управления будут соединены вместе с GND. Когда низкий уровень электричества активен, все положительные сигналы управления будут соединены вместе с общественным портом. Теперь Приведите два примера (открытый коллектор и PNP), пожалуйста, проверьте их: Рис. 1. Схема входного порта (соединение Yang) Выход открытого разъема ПК Рис. 2 схема входного порта (подключение Инь) Выход PNP из поликарбоната Примечание: Когда VCC = 5 В, R = 0 Когда VCC = 12V, R = 1K, >1/8W Когда VCC = 24V, R = 2K,>1/8W R должен подключаться в части контрольного сигнала. 3. Выбор функций (используя выводы корпуса DIP для достижения этой функции) 1) разрешение микрошага устанавливается SW 5,6,7,8 DIP-переключателя, как показано в следующей таблице:
| SW5 | На | Скидка | На | Скидка | На | Скидка | На | Скидка | На | Скидка | На | Скидка | На | Скидка |
| SW6 | На | На | Скидка | Скидка | На | На | Скидка | Скидка | На | На | Скидка | Скидка | На | На |
| SW7 | На | На | На | На | Скидка | Скидка | Скидка | Скидка | На | На | На | На | Скидка | Скидка |
| SW8 | На | На | На | На | На | На | На | На | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка |
| Пульс/об | 400 | 800 | 1600 | 3200 | 6400 | 12800 | 25600 | 51200 | 1000 | 2000 | 5000 | 10000 | 25000 | 50000 |
| Выходной ток (A) | ||||
| SW1 | SW2 | SW3 | Пик | RMS |
| На | На | На | 2,80 | 2,00 |
| Скидка | На | На | 3,50 | 2,50 |
| На | Скидка | На | 4,20 | 3,00 |
| Скидка | Скидка | На | 4,90 | 3,50 |
| На | На | Скидка | 5,70 | 4,00 |
| Скидка | На | Скидка | 6,40 | 4,60 |
| На | Скидка | Скидка | 7,00 | 5,00 |
| Скидка | Скидка | Скидка | 7,80 | 5,60 |
| Контакты двигателя и питания | 1. | A + | Проводка моторов | |
| 2. | А- | |||
| 3. | B + | |||
| 4. | Б- | |||
| 5,6 | DC + DC- | Источник питания | Источник питания: DC24-80VDC Пиковый входной ток не может достигать 6А |
1) , статус на светильник
ШИМ: зеленый, нормальный рабочий светильник.
ALM: красный, светильник неисправности, двигатель с фазовым коротким замыканием, перенапряжением и защитой от низкого напряжения.
2) проблемы
| Индикатор сигнализации | Причины | Меры |
| Светодиодный выключатель | Неправильное подключение для питания | Проверьте проводку питания |
| Низкое напряжение для мощности | Увеличенное напряжение питания | |
| Двигатель не работает, без удерживания крутящего момента | Неправильное соединение шагового двигателя | Исправьте проводку |
| Сигнал сброса эффективен при автономном режиме | Сделать сброс неэффективным | |
| Двигатель не работает, но поддерживает удерживающий крутящий момент | Без входного импульсного сигнала | Регулировка уровня PMW и сигнала |
| Двигатель работает не в том направлении | Неправильное подключение | Измените соединение для любого из 2 проводов |
| Неправильный входной сигнал направления | Настройка направления изменения | |
| Крутящий момент двигателя слишком мал | Слишком маленький по сравнению с настройками тока | Правильная настройка номинального тока |
| Ускорение слишком быстрое | Уменьшение ускорения | |
| Моторы | Исключить механическую неисправность | |
| Драйвер не подходит к двигателю | Замените подходящий драйвер |
Секционная плата:
Описание:
• Встроенный разъем DB25.
• Выходной штырь DB25: P1,P2,P3,P4,P5,P6,P7,P8,P9,P14,P16,P17.
• Вход DB25: P10,P11,P12,P13,P15.
• DB25 GND Pin: P18-P25.
• Источник питания: + 5 В постоянного тока.
• Встроенный оптический соединитель c-класса.
• Высокое качество с технологией поверхностного монтажа.
