Хорошего дня!

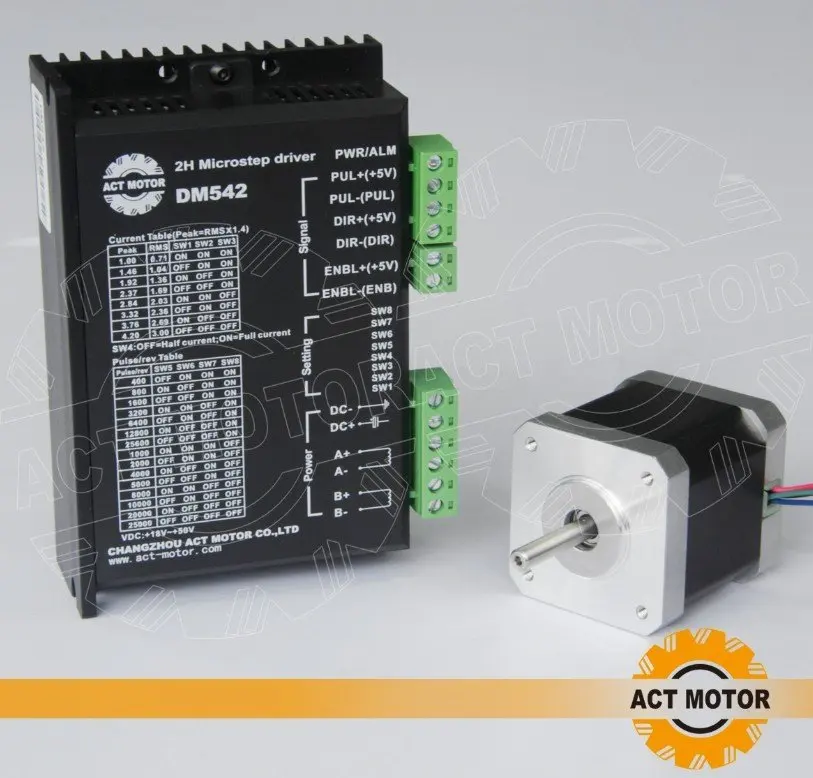

Этот товар включает в себя:

1 шт. nema17 шаговый двигатель 17HS44171.7A 56 унций

1 шт. Драйвер шагового двигателя DM542

Руководство для 2-фазовый Гибридный Драйвер шагового двигателяDM542

Введение:

DM542-это двухфазный гибридный шаговый двигатель, напряжение привода которого от18VDC до 50VDC.Он предназначен для использования с 2-фазовый гибридный шаговый двигатель, все виды С наружным диаметром 42 мм до 86 мм и током менее 4,0 А. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DM542 работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ, компьютерная вышивальная машина, упаковочные машины и так далее.

Особенности:

L высокая производительность, низкая цена

L средний ток управления, 2-фазный синусоидальной нагрузочная способность по току

L Напряжение питания от 24VDC до 50VDC

L опто-изолированный сигнал I/O

L Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыкания

L 15 каналов деление и автоматическое снижение холостого тока

L 8 каналов выходной фазовый ток

L автономный входной терминал команды

L крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией

L высокая скорость запуска

L высокий крутящий момент при высокой скорости

Электрическая спецификация:

Первые три бит (SW 1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите настройки

Ближайший к вашему двигателю требуется ток

4) функция полупотока:

Функция Semi-flow заключается в том, что после 500 мс импульсов не происходит, выходной ток драйвера автоматически снижается до 70% от номинального выходного тока, который используется для предотвращения нагрева двигателя.

4. Силовые соединения

(1)+ v ,GND: источник питания.

+ V: источник питания, 16 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения. Максимальный ток-5А.

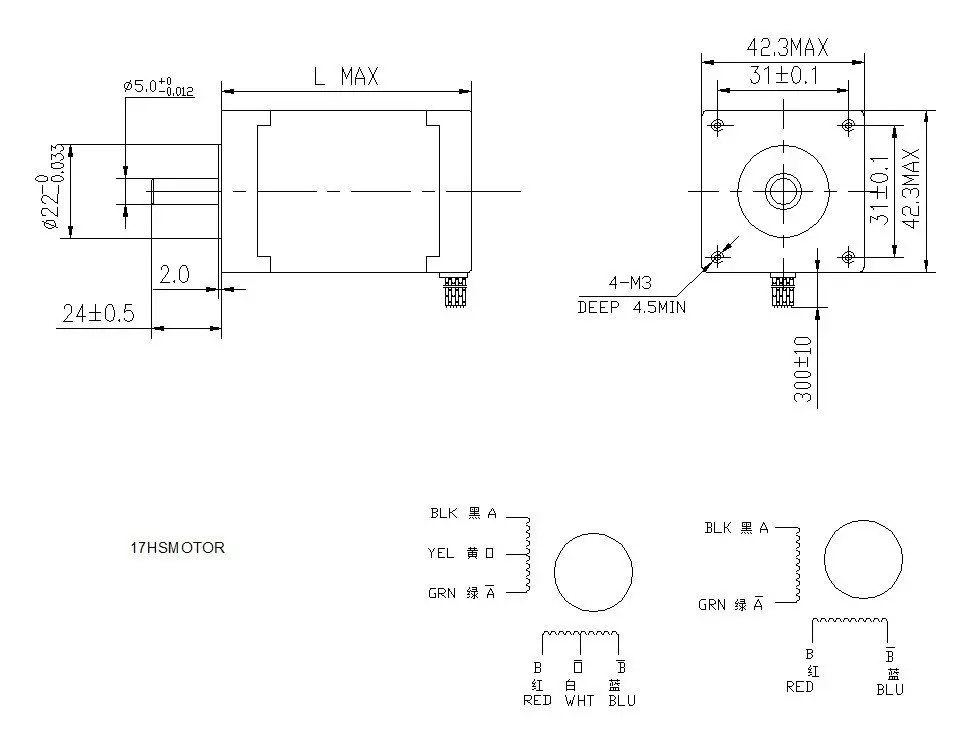

(2) A + A- B + B-: Подключение 2-х фазных шаговых двигателей.

Водителя и 2-фазовый гибридный шаговый двигатель использовать четырехпроводного соединения, двигатель может быть подключен параллельно и серия биполярные. Что касается биполярного соединения, это более высокая производительность с высокой скоростью, но ток драйвера больше (это в 1,73 раз больше, чем ток обмотки двигателя).
Подключение в серии, ток драйвера равен заводу двигателя.

Мы отправляем товары по всему миру!

Доставка:

Мы отправляем товар по всему миру, за исключением Ирака.

Мы отправляем авиапочтой DHL,EMS или Почта Китая.

После отправки товара имеется номер отслеживания в режиме онлайн.

Обычно это занимает 3-10 рабочих дней в большинство стран, таких как: США, Канада, Мексика, Великобритания, Австралия и Европа.

Проблемы и отзывы:

Пожалуйста, дайте нам возможность решить любую проблему, когда у вас есть, мы постараемся сделать все возможное, чтобы помочь вам.

Ваше удовлетворение очень важно для нас, поэтому, пожалуйста, свяжитесь с нами, прежде чем вы захотите оставить отрицательный отзывы.

Возврат:

Если вы не удовлетворены посылка, пожалуйста, сообщите нам причину.

Стоимость доставки должна быть оплачена покупателем.

Честь: Тактный двигатель имеет сильную техническую силу, зрелую технологию производства, полное испытательное оборудование и

Получила сертификацию системы менеджмента качества ISO9001: 2008 и сертификацию CE,

Соответствие стандартам ЕС RoHS.

О нас: Changzhou ACT Motor Co., Ltd-высокотехнологичное предприятие, специализирующееся на проектировании и производстве шагового двигателя s, шагового двигателя.

Примечание:Мы можем изготовить продукцию в соответствии с дизайном наших клиентов.

Применение:Наша продукция в основном используется в роботизации, автоматизации спиннинга, печати, упаковки, медицинской машины, макияжного оборудования, бытовой техники, фрезерного станка, граверной машины, CNC роутеры .. и т. Д. Автоматическое Оборудование различных сделок.
