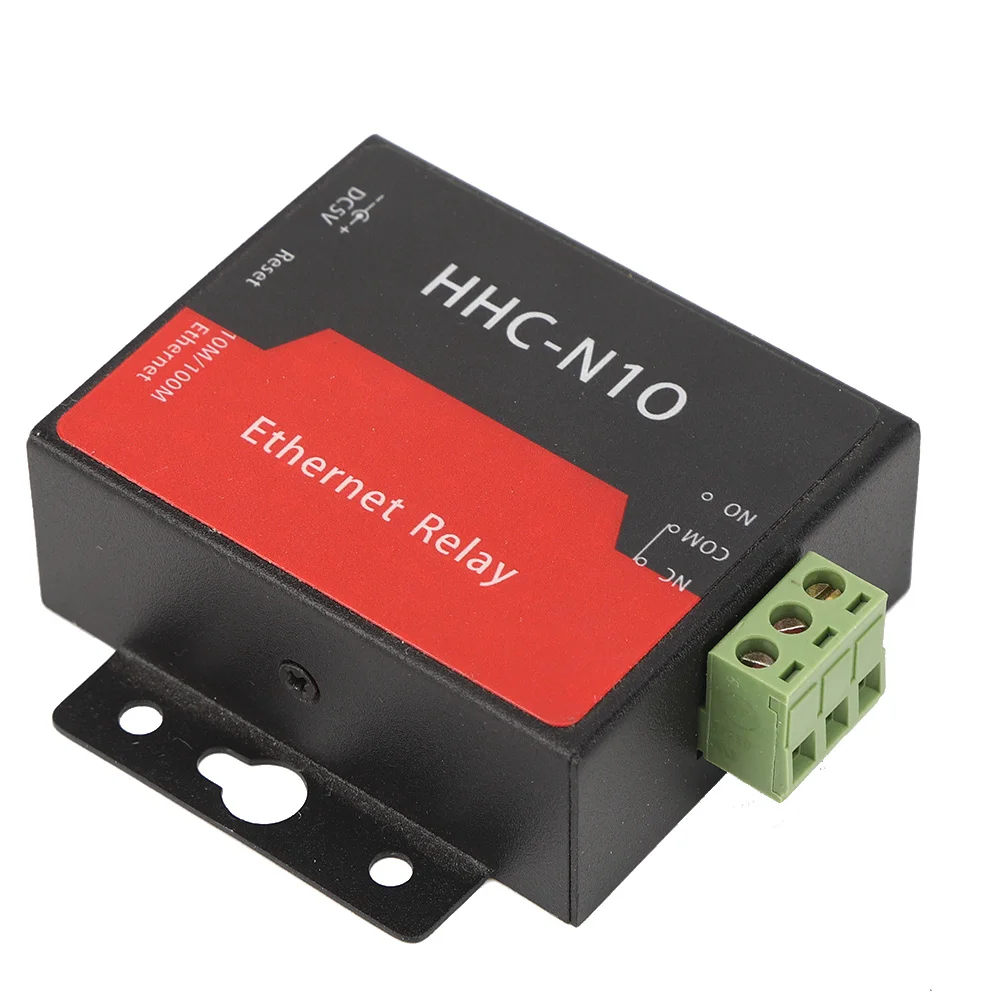

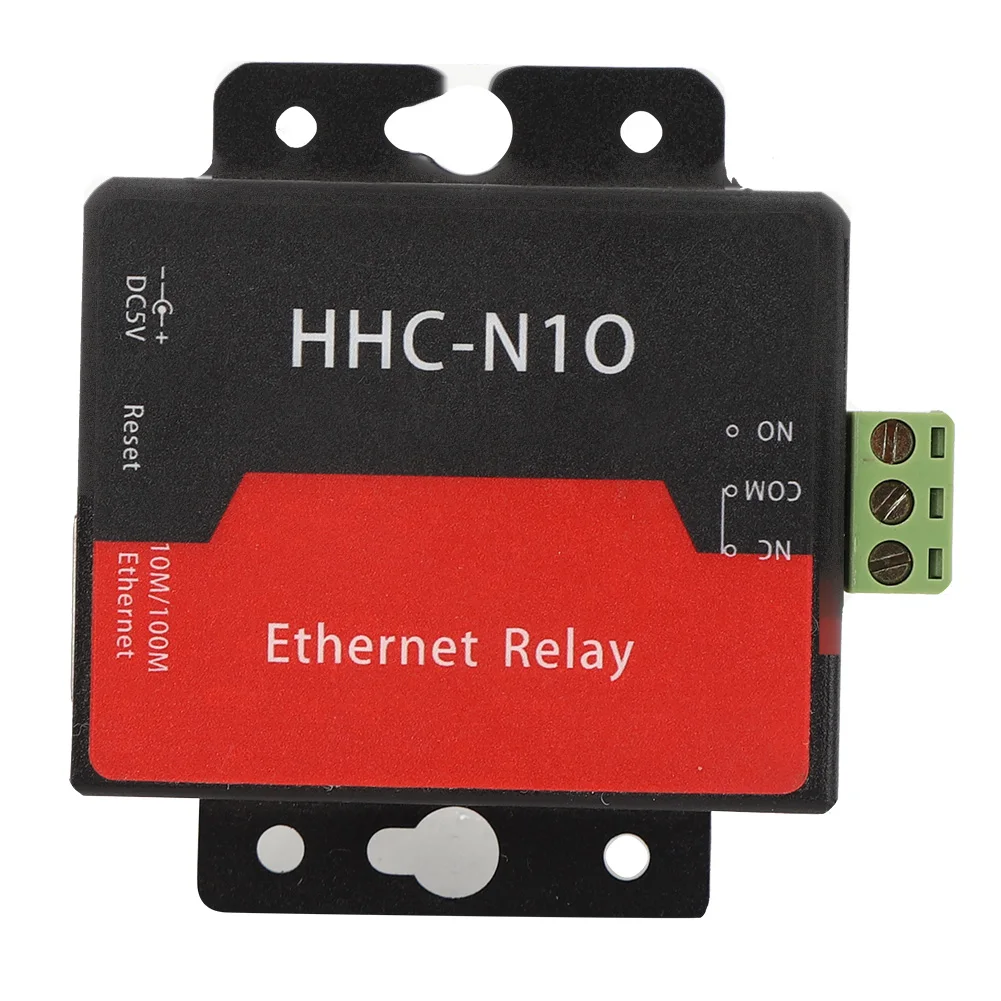

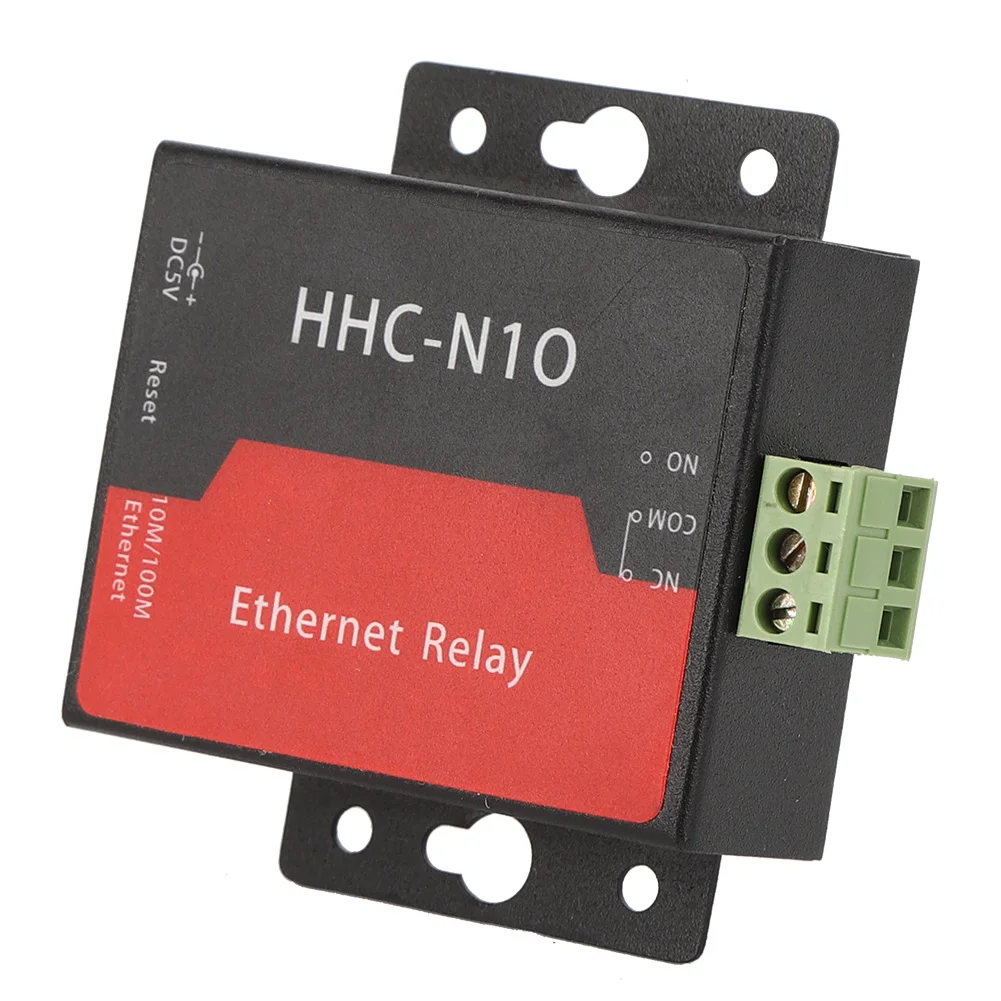

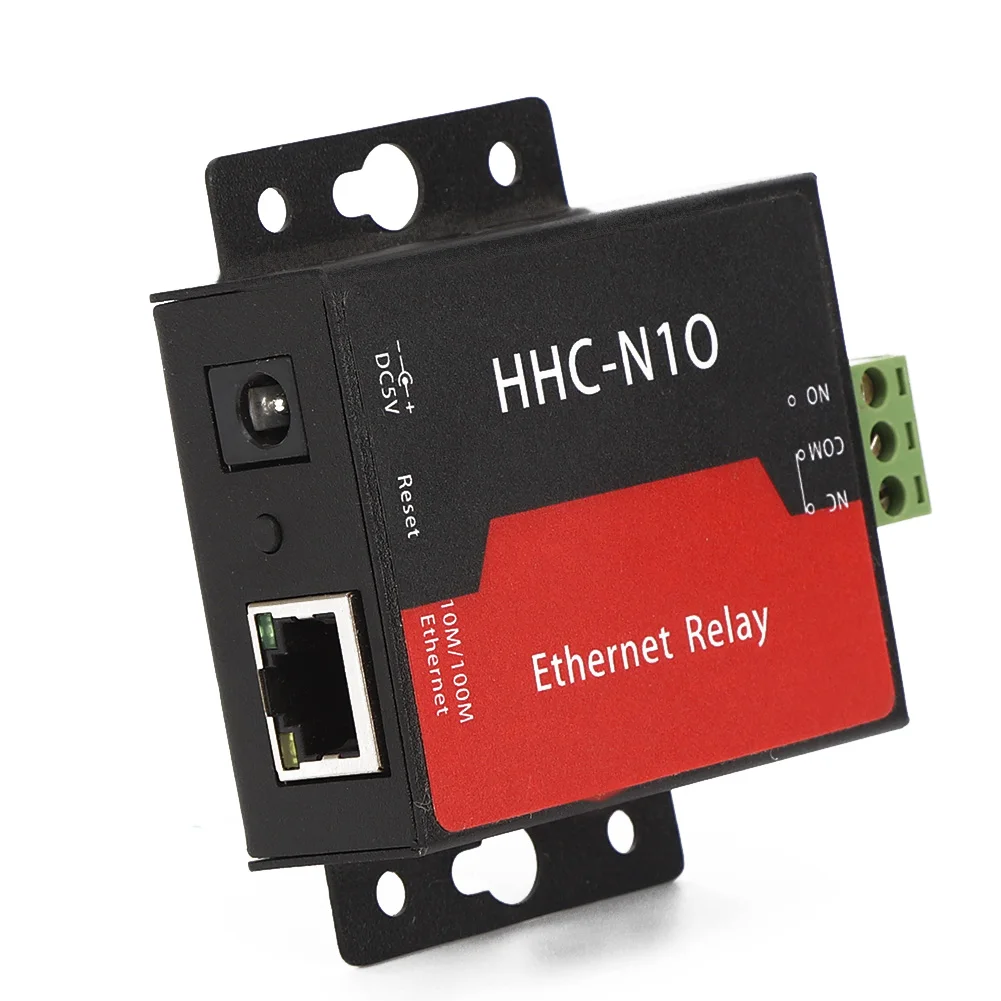

IP релейный модуль одноканальный Ethernet TCP контроллер DC5V с оболочкой новый корпусом

---

IP релейный модуль, одноканальный Ethernet TCP контроллер, DC5V с корпусом, HHC-N10

Особенности:

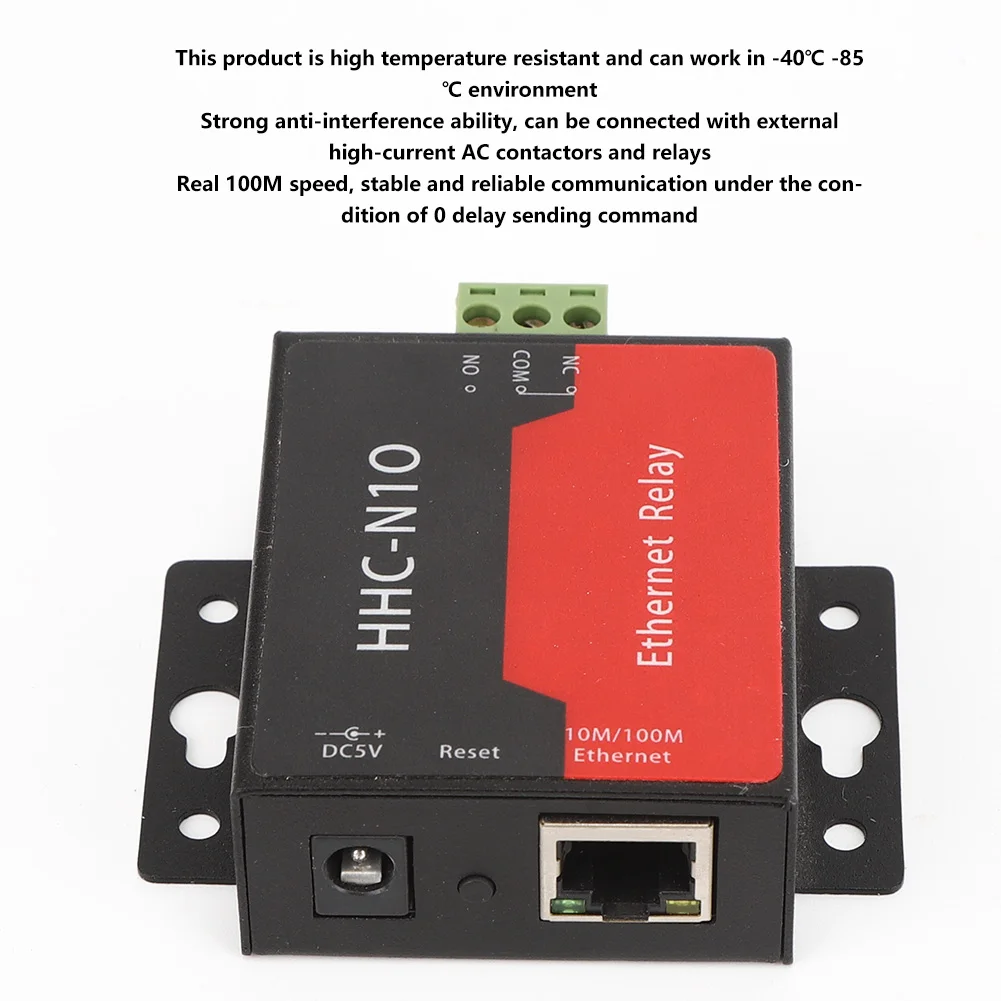

1. Этот продукт устойчив к высокой температуре и может работать в условиях-40 ℃ -85 ℃
2. Сильная способность анти-помех, может быть соединена с внешними контакторами и реле переменного тока, и не будет врезаться при сильных электромагнитных интерференциях
3. Реальная 100 м, Стабильная и надежная связь при условии 0 задержки отправки команды

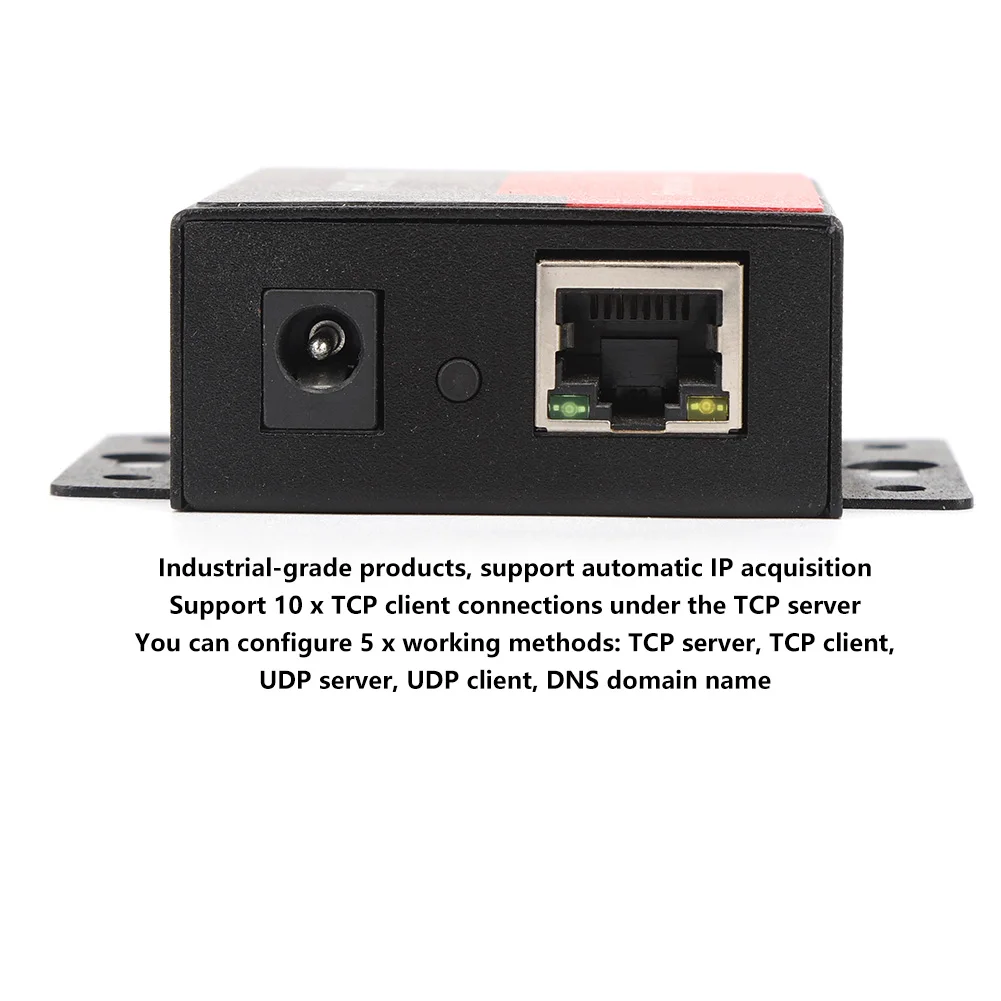

4. Промышленные продукты, поддержка автоматического сбора IP и поддержка 10 x TCP клиентских подключений под TCP-сервер
5. С помощью предоставленного программного обеспечения для настройки, вы можете настроить 5 x Методы работы: TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент, DNS-домен

Параметры:

Тип изделия: модуль реле IP
Электрические параметры:
1. Постоянного тока источника питания составляет 5 В, DC основание входного источника питания, коннектор питания постоянного тока Спецификация 5,5-2,1 мм (наружный диаметр внутренний диаметр) 5,5-2,5 мм вход приведет к тому, что плохого контакта. Светильник будет включаться и выключаться, когда светильник выключен, и подключение к связи не может быть выполнено.
2. Диапазон рабочих температур платы от-40 ℃ до 85 ℃.
3. 1 способ релейный выход, выход без напряжения. Класс постоянного тока одного реле-10 А, номинальный ток переменного тока-10 А, номинальное значение переменного тока-250 В, номинальное значение постоянного тока-30 в. Не следует превышать номинальную стоимость во время использования, а также оставлять маржу во время использования. Реле имеет три контакта, которые обычно открываются (представлены без на экране продукта), как правило (представлены NC), и общий контакт (представлен COM).
4. Устройство имеет функцию экономии заряда, которая может сохранять состояние реле, которое может быть настроено через инструмент настройки.
5. Настройка сброса. Положение сброса этикетки на экране-это кнопка для восстановления заводских настроек. Шаги по восстановлению заводских настроек: сначала выключите питание, затем удерживайте кнопку reset, затем включите продукт, отпустите кнопку через 10 секунд, а затем включите снова. По умолчанию IP 192.168.0.105.
Введение режима работы:
Рабочий режим настраивается с помощью предоставленного программного обеспечения для настройки.
1. TCP-сервер
В этом режиме клиенты TCP могут использоваться для подключения к устройству, и поддерживаются клиентские связи TCP 10 x.
2. Клиент TCP
В этом режиме устройство активно подключается к серверу TCP (Параметры соединения устройства-Удаленный IP и номер удаленного порта). Можно подключать один сервер.
3. Сервер UDP
В этом режиме поддерживается связь с UDP.
4. Клиент UDP
В этом режиме поддерживается связь UDP, которая подходит к удаленному IP и номеру удаленного порта (настройки программного обеспечения настройки).
5. DNS имя домена
В этом режиме устройство использует TCP-клиент для подключения к TCP-серверу, который соединяет имя домена (порт является удаленным портом)
Команда объяснение:
Вышеуказанные команды отправлены и получены символами. После использования команды нет возврата или места перевозки. Шестигранная передача должна проверить таблицу ASCII для преобразования.
Получите название устройства:
Отправка: название
Возврат: название = «HHC-N1O»
HHC-N1O-это имя устройства, вы можете использовать инструмент для настройки, чтобы настроить его самостоятельно.
Откройте реле дороги:
Отправка: on1
Политика возврата товаров: on1
Выключите первое реле:
Отправка: off1
Политика возврата товаров: off1
Задержка Управление:
Например, если вы хотите, чтобы реле вытянуло в течение 2 секунд, а затем отпустило, вы можете отправить следующую кнопку
Отправка: on1: 02
Политика возврата товаров: on1
В приведенной выше инструкции указано, что реле будет выпущено через 2 секунды после включения и выключения, on1: указывает, что реле нужно управлять, а затем время задержки, максимум 99 секунд.
Режим чтения реле:
Отправка: читать
Политика возврата товаров: on1
Когда реле открывается, возврат-on1, когда реле, возврат-off1

Посылка список:

1 x IP релейный модуль

Примечание:

Продукт имеет корпус, без блока питания
