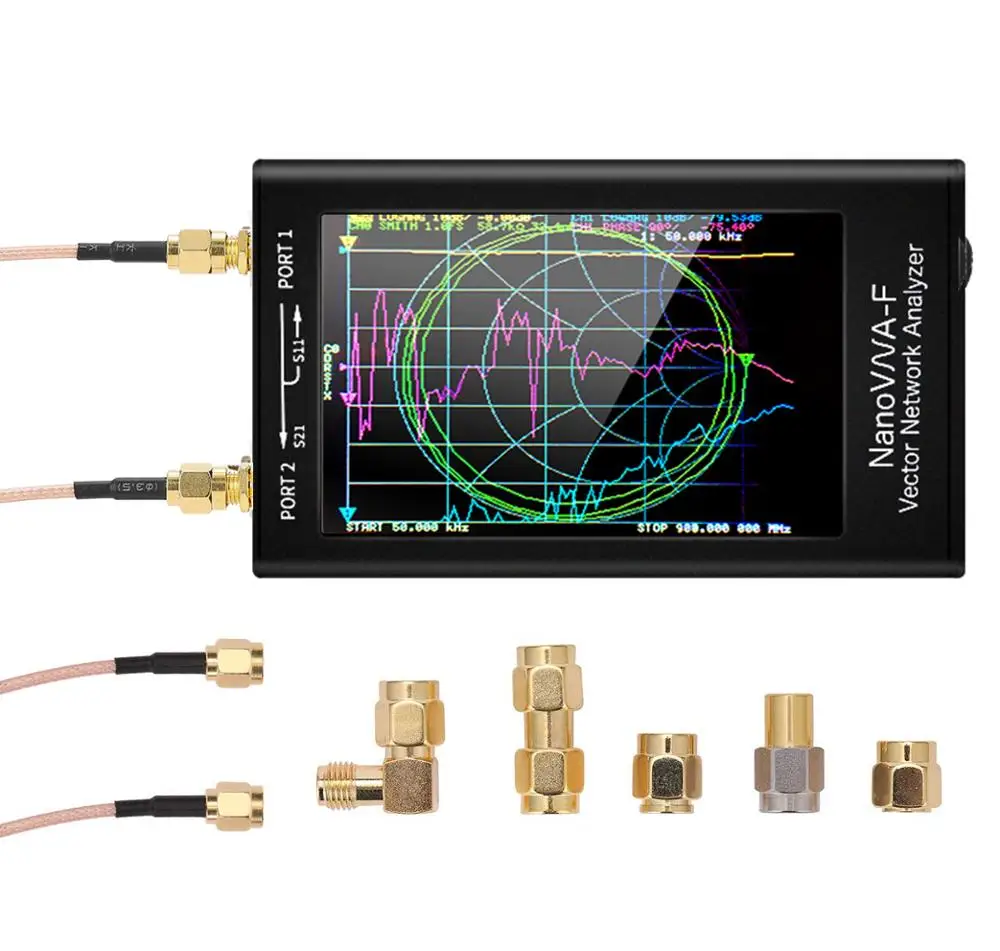

Новейший NanoVNA-F ВЧ VHF UHF Векторный анализатор сетевой антенны + 4,3 дюймовый IPS LCD + металлический чехол

НовыйЧехол для лазерной печатиПрибывает, новый1,5 ГГцЧастота измерения в продаже ~~~
Поддержка измеряемой частоты до 1,5 ГГц, настройка по умолчанию 1 ГГц, точное измерение до 1,35 ггц.
Описание товара:

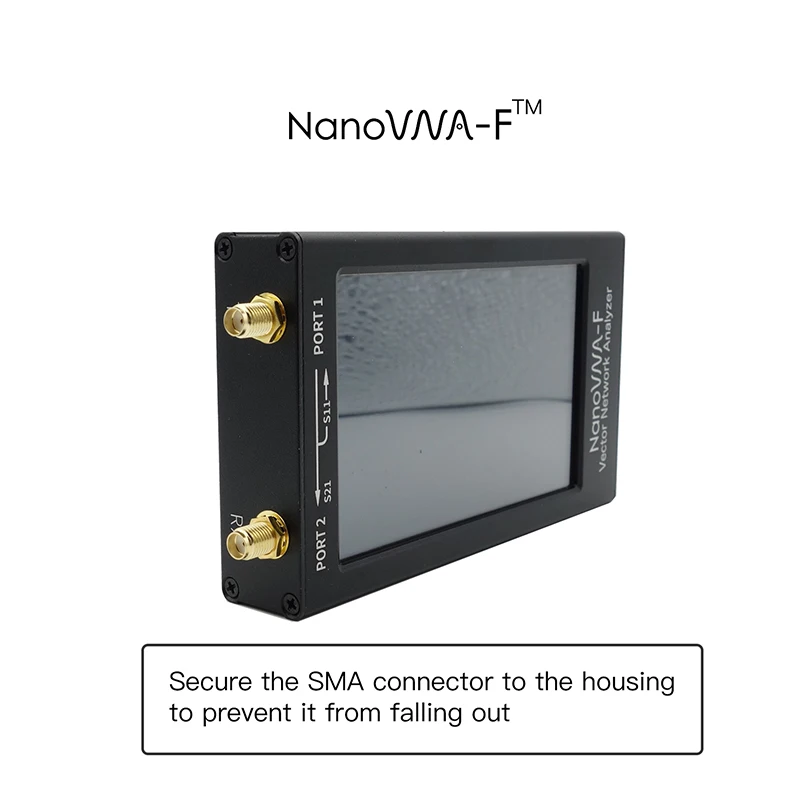

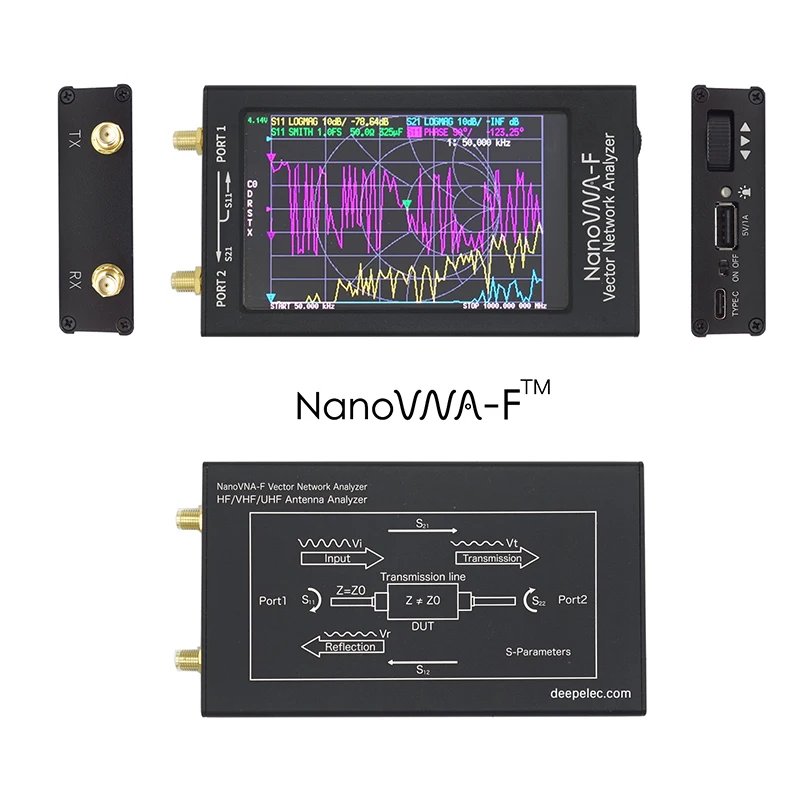

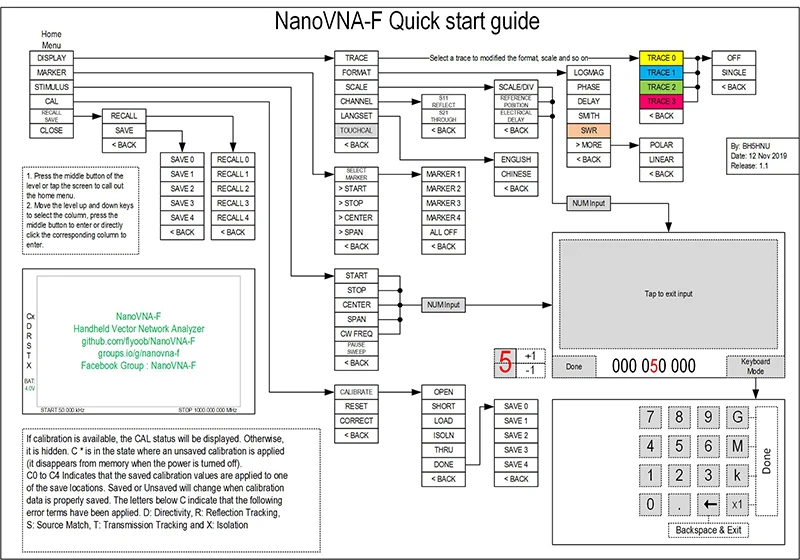

NanoVNA-F Мини-векторный сетевой анализатор является продуктом, основанным на открытом исходном коде проекта NanoVNA (//ttrf.tk/kit/nanovna/). Радиочастотная часть соответствует оригинальной версии (NanoVNA-F использует измерение гармонического спредаЧастота до 1 ГГц). Аппаратные функции NanoVNA-F включают и не ограничиваются следующими улучшениями: 1. Использование4,3 дюймовый IPS TFT LCDЭкран с большим углом обзора и хорошо видно при сильном светильник щении на улице. 2. Переключитесь на большую емкостьЛитиевый аккумулятор 5000 мАчY, время ожидания дольше и Расширьте интерфейс USB. Обычно его можно использовать как перезаряжаемое сокровище, когда инструмент не используется. 3. ИС заряжается высоким током 2 А, а время зарядки короче. 4. Замените на большее и качественное рабочее волновое колесо. 5. Переключитесь на выключатель питания с большим чувством работы и лучшим чувством работы. 6. Поддержка переключения меню на китайском и английском языках; 7. Обновите пользовательскую программу с помощью виртуального U-диска. 8. Стандартный алюминиевый корпус для защиты на головка SMA и уменьшения помех внешней электромагнитной волны на прибор. 8. Программное обеспечение с открытым исходным кодом github.com/flyoob/NanoVNA-F

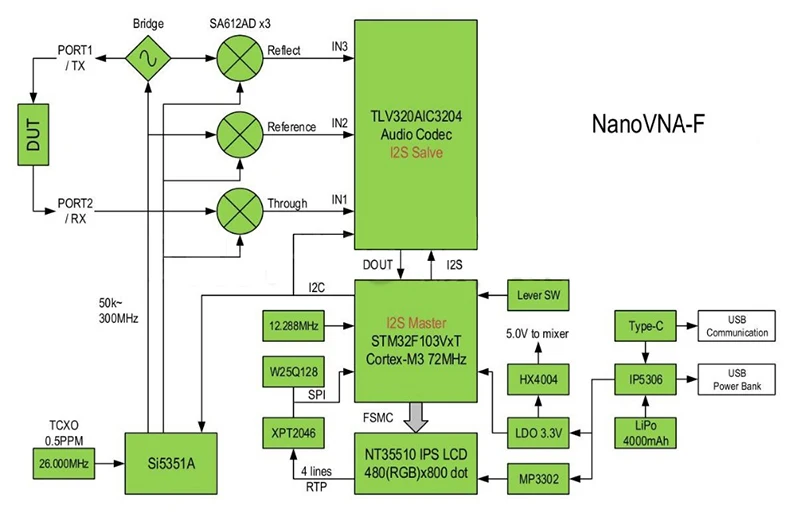

Аппаратная блок-схема NanoVNA-F следующая

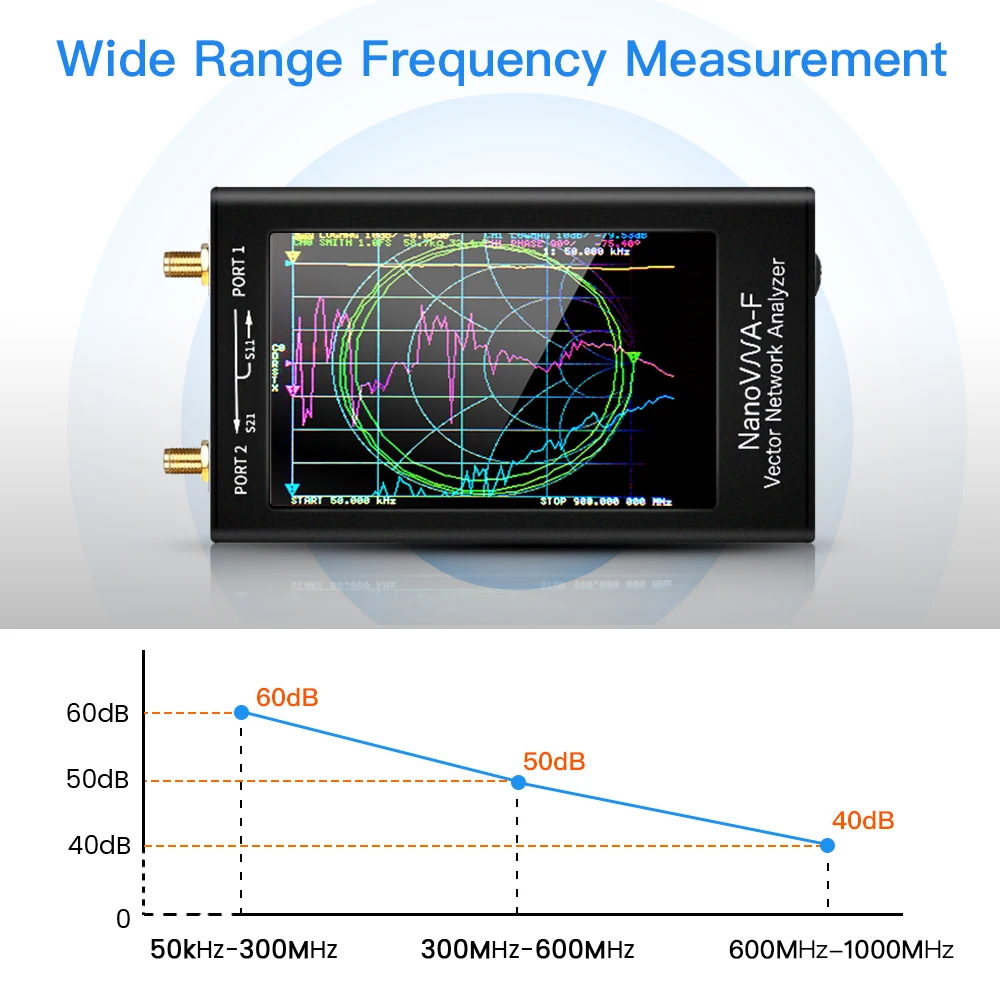

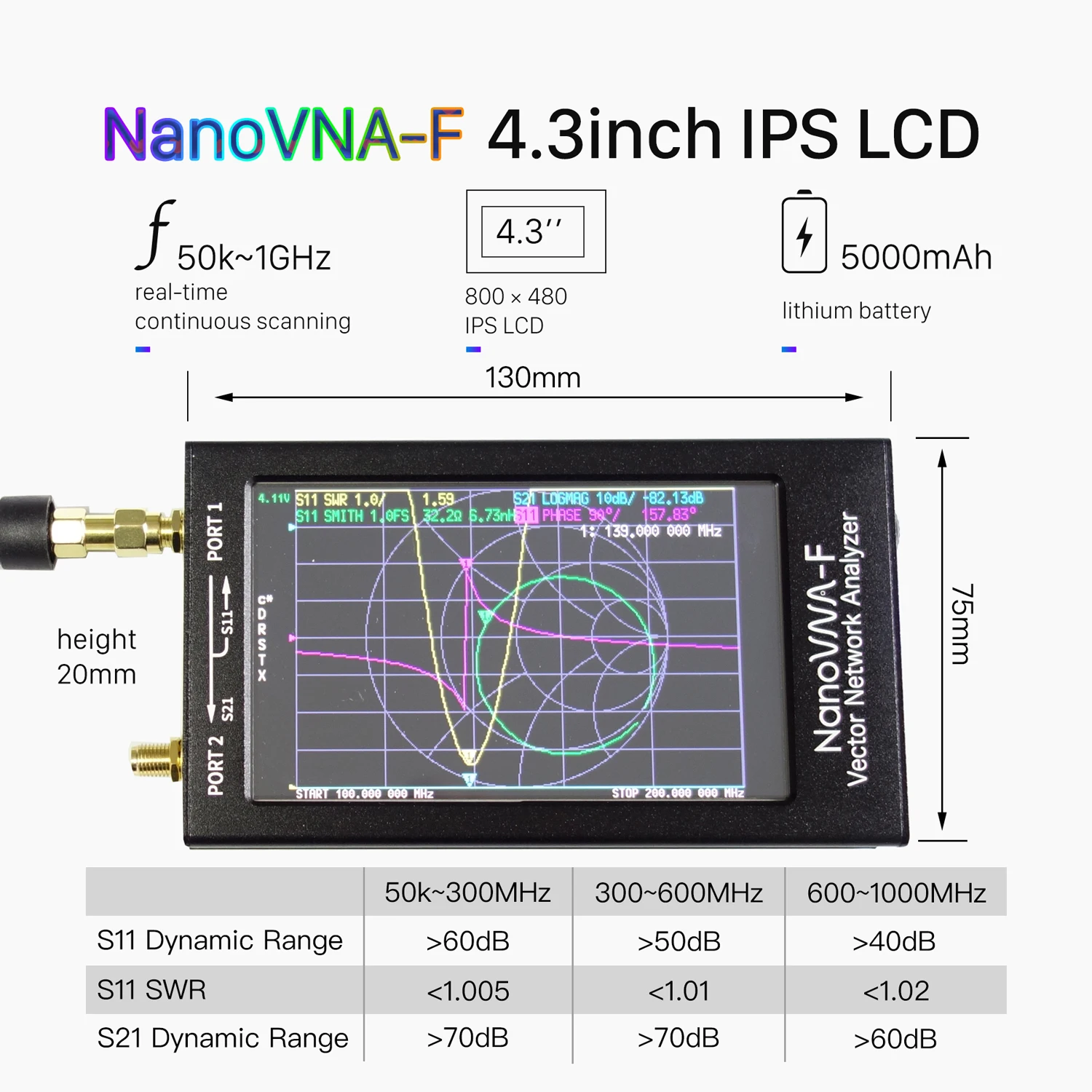

Диапазон измерения NanoVNA-F50k-1GHz. Частота измерения гармонического спреда выходного сигнала тактового чипа SI5351 составляет 1000 МГц. При 600-1 ГГц динамический диапазон S11 составляет 40 дБ (коэффициент стоячей волны менее 1,02). В то же время металлический экран предназначен для передней части радиочастотной системы, так что динамический диапазон S21 лучше 60 дБ во всем диапазоне частот.
Особенности: Размеры: 14 см * 7,5 см * 2 см (длина, ширина и высота) Частота измерения: 50 кГц ~ 1000 МГц Радиочастотный выход: - 13 дБм (максимум-9 дБм) Точность частоты: <0,5 ppm Порт КСВ: <1,1 Дисплей: 4,3 дюйма IPS TFT (800x480) Интерфейс USB: режим связи USB Type-C: CDC (последовательный) Потребляемая мощность: USB 5 В, 5000 мА, встроенный аккумулятор мАч, Теоретический срок службы 18 часов, максимальный зарядный ток 2 А Выходная мощность: 5 В/1 А, поддержка телефонов Android и Apple Количество точек калибровки: 101 Количество точек сканирования: 101 Отслеживание дисплея: 4, отметка: 4, Сохранение настроек: 5 Время сканирования: около 1,9 с/раз (полный диапазон частот 50-1000 МГц) Измеряемые параметры S, коэффициент стоячей волны напряжения КСВ, фазовая схема, групповая задержка, схема окружности Смита...; 5000 Втч (около мАч после преобразования) литиевая батарея большой емкости
Проектирование металлического экрана для передней части RF, что позволяет S21 иметь динамический диапазон лучше 60 дБ во всем диапазоне частот

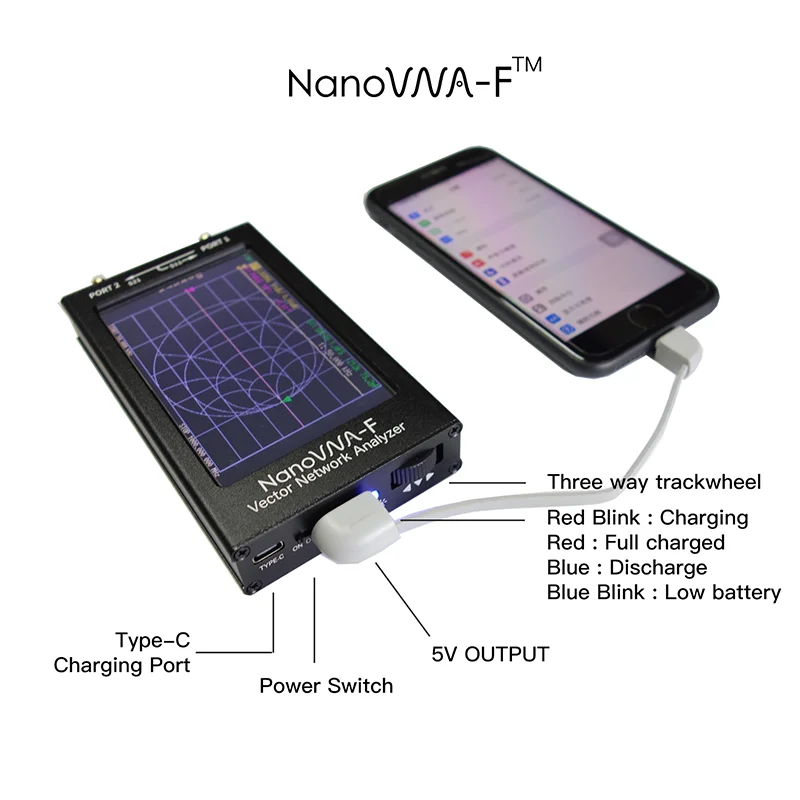

Функция внешнего аккумулятора: 5 В/1 А,Поддержка Android и Apple Mobile

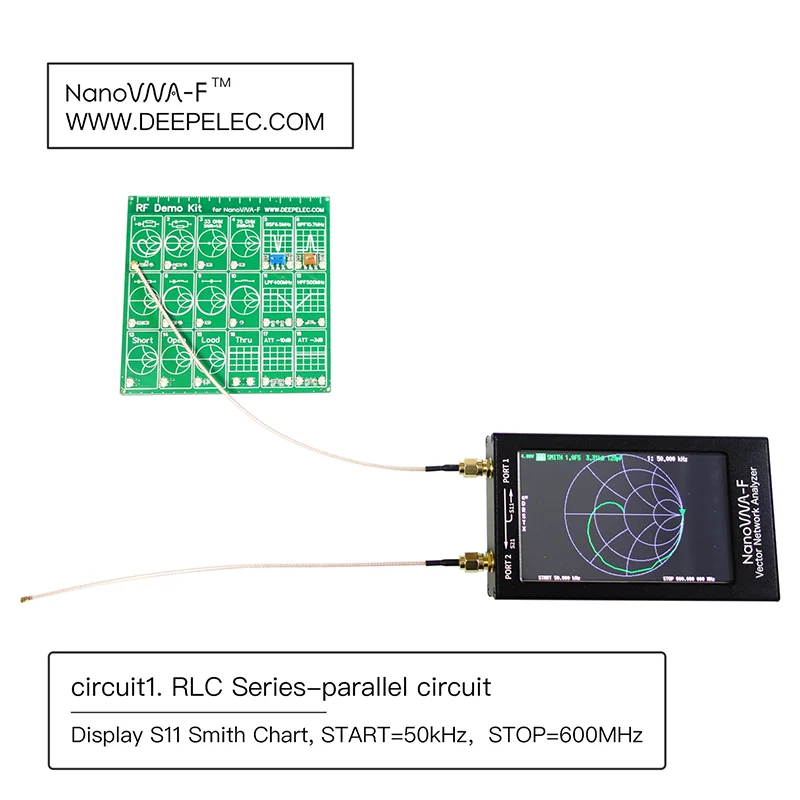

Проверка длины открытого маршрута:

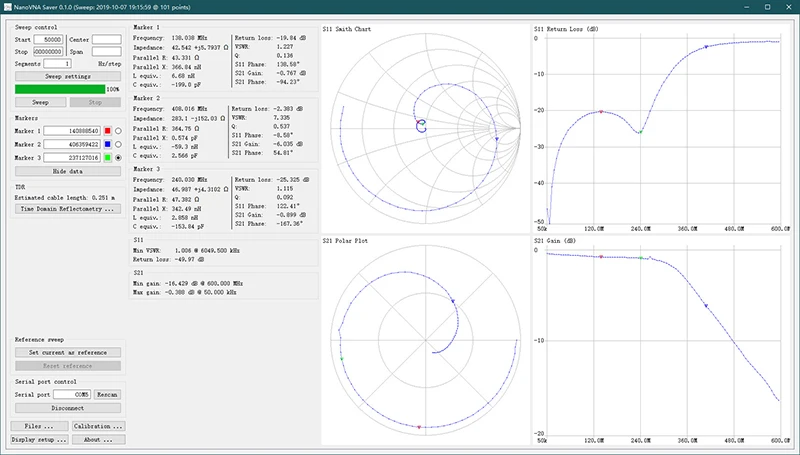

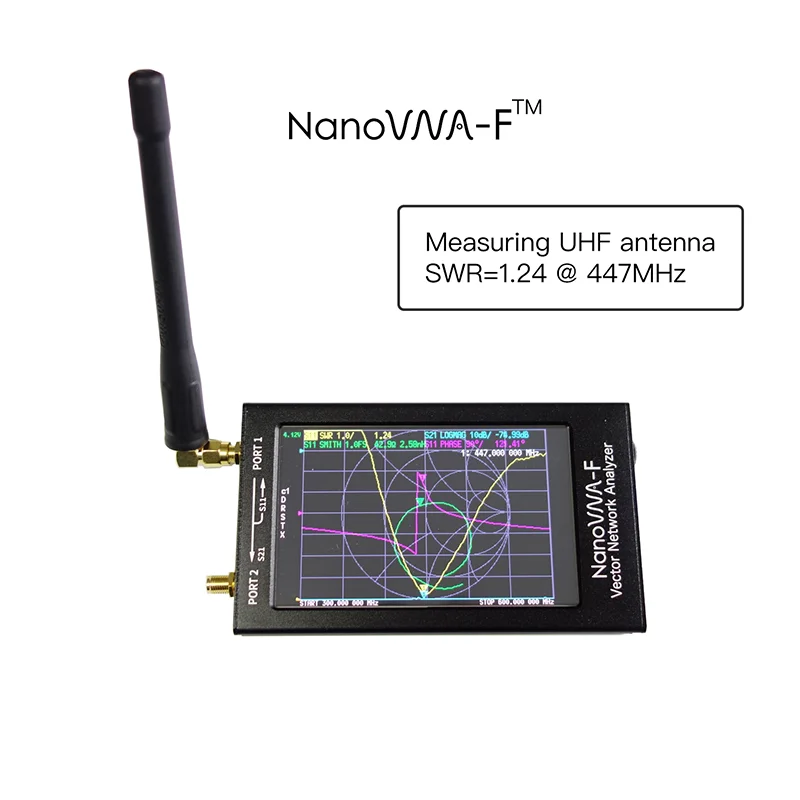

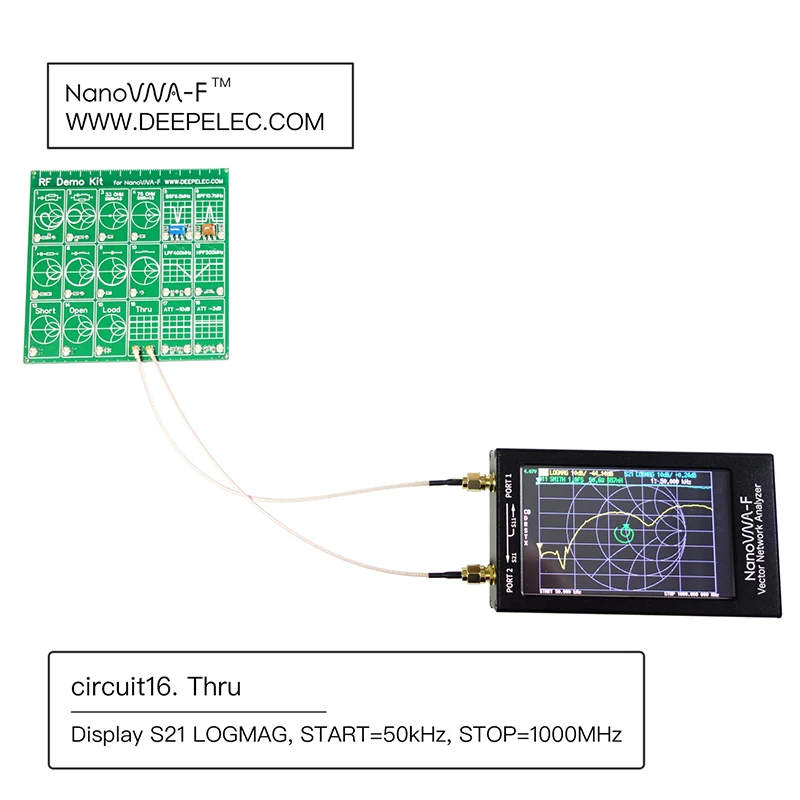

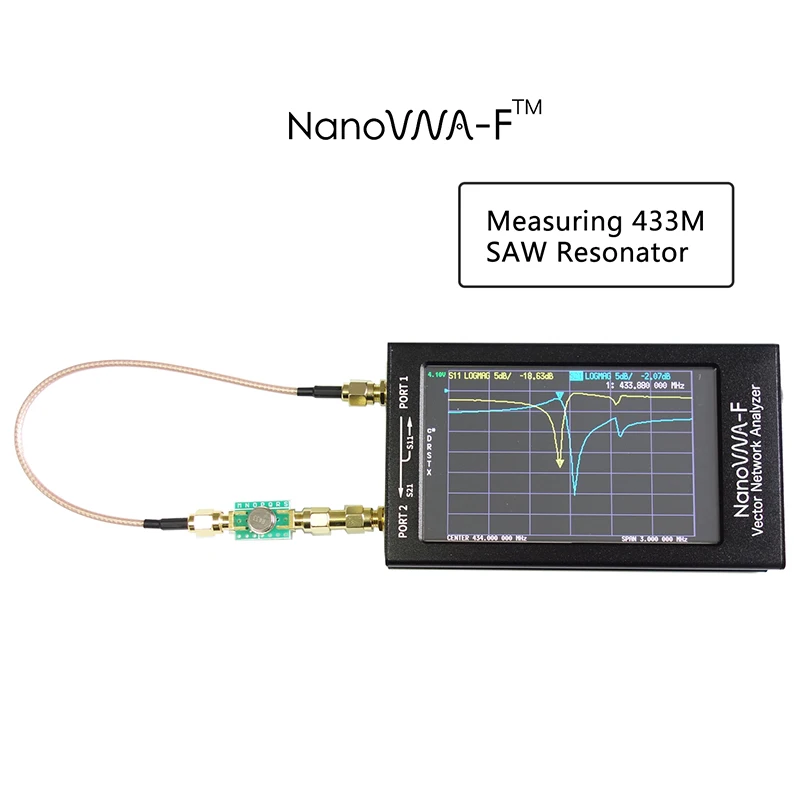

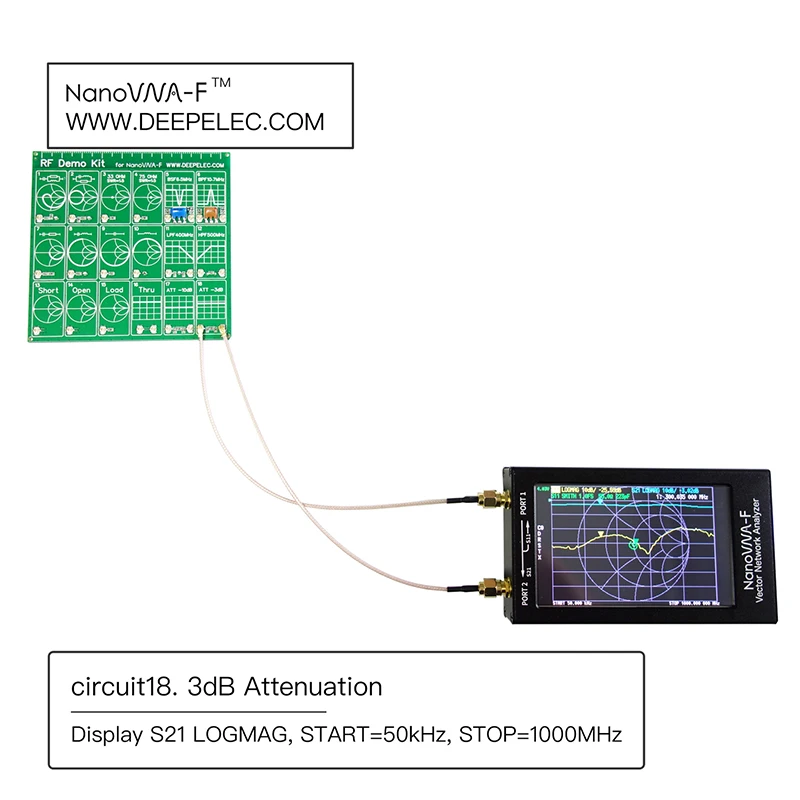

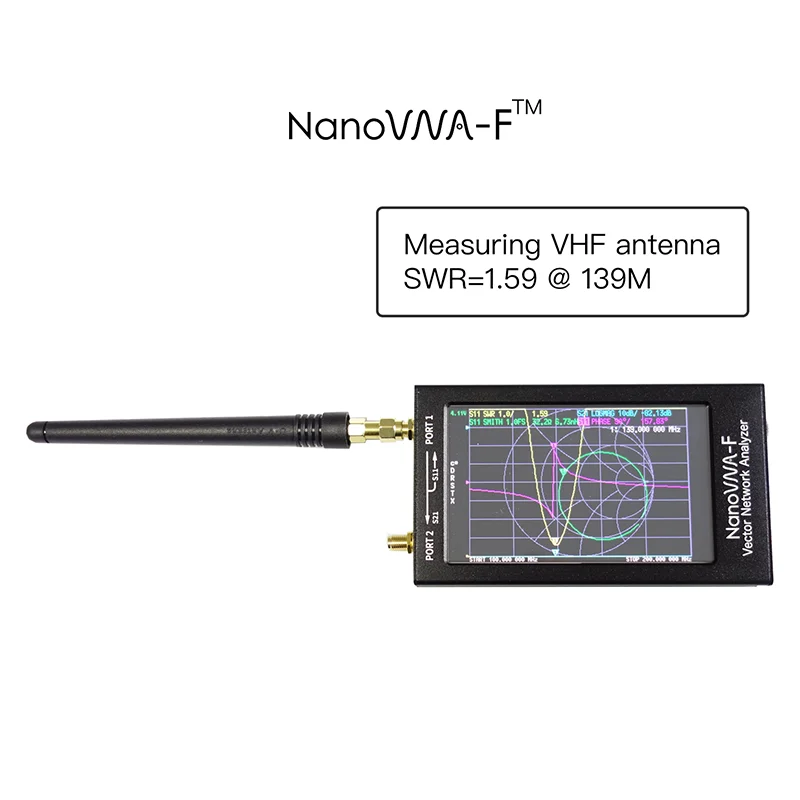

Параметр NanoVNA-F S11, Проверка коэффициента стоячей волны SWR Антенна UV9D, U-полоса измерения коэффициента стоячей волны, начальная частота: 300 м, конечная частота: 600 м, минимальная частота стоячей волны 441,000000 МГц, КСВ = 1,03. Измерение вносимых потерь S21, нижних, высоких, полосных фильтров Измерение 6,5 м керамическая выемка с NanoVNA-F Измерение 10,7 м керамический фильтр с использованием NanoVNA-F Самодельный низкочастотный фильтр был измерен с помощью NanoVNA-F с полосой пропускания 3 дБ около 400 МГц. Сравнение производительности, четырехпортовая векторная сеть E5071C vs NanoVNA-F Посылка тация:

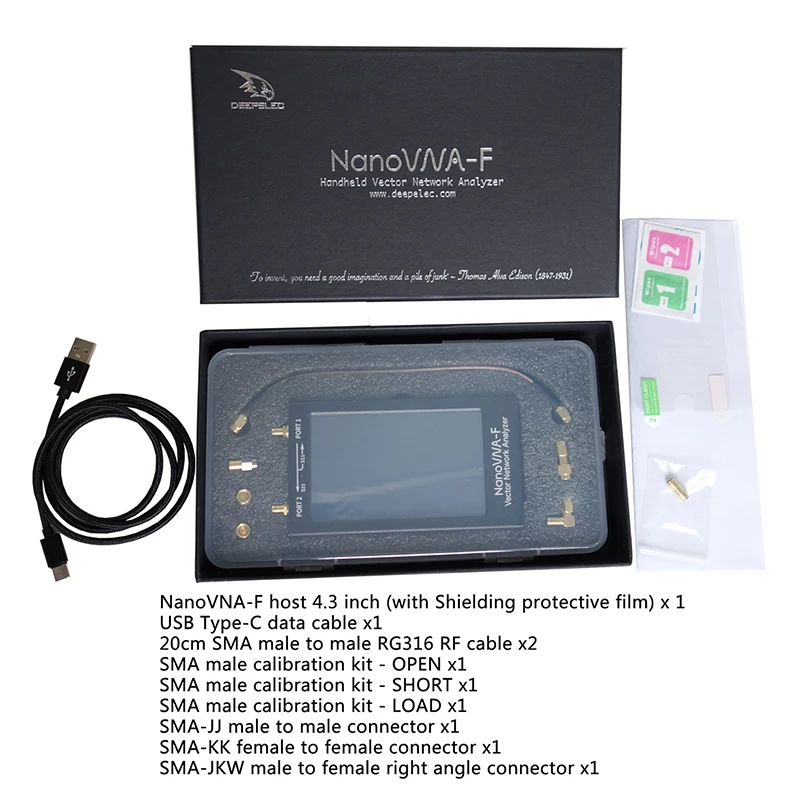

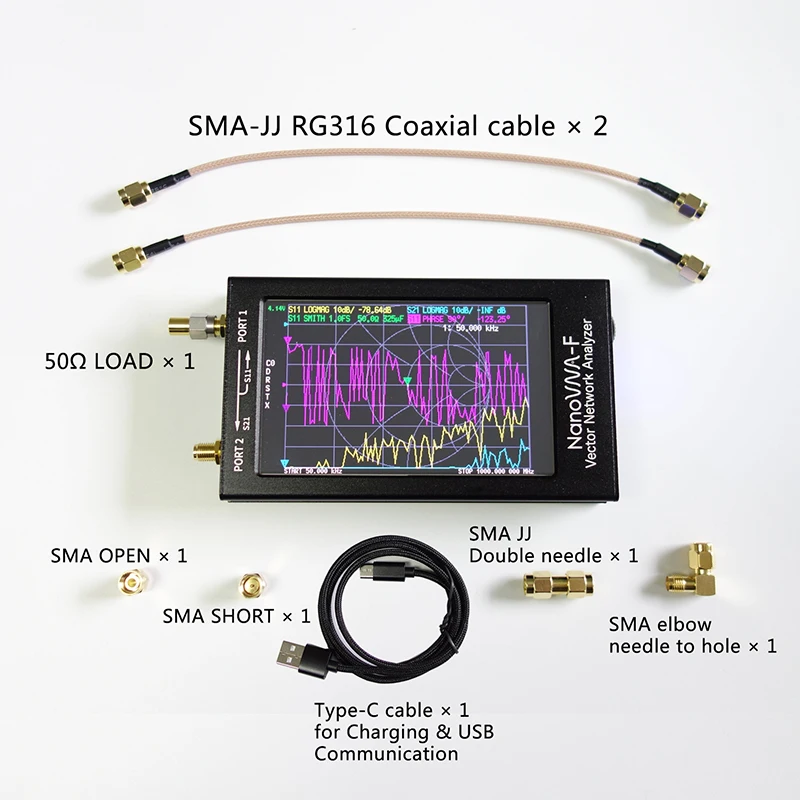

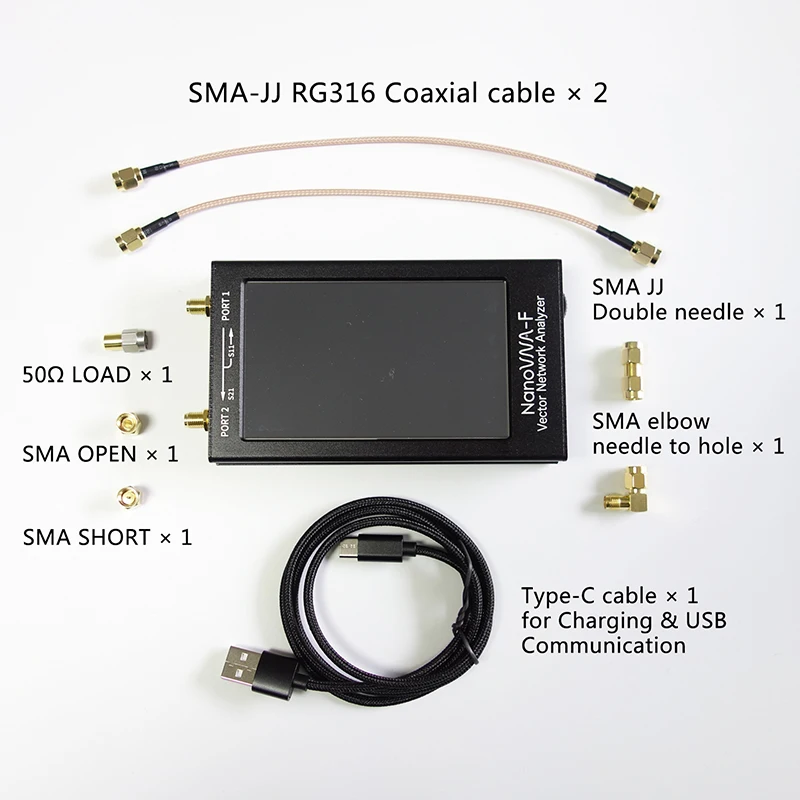

• 1X измеритель нановны
