TMC2208 V1.0 шаговый двигатель бесшумный драйвер Отличная стабильность и защита для 3D

TMC2208 V1.0 шаговый двигатель бесшумный драйвер Отличная стабильность и защита для 3D

Гибкий микроплиер интерполяционный блок, компонент может обеспечить до 256 микрошагов/шаг разрешения. Даже в лимитированной системе пульса, она все еще может быть в состоянии достичь синусоидального контроля.
Поскольку технология stealthChop fine sound широко используется в 3d-печати, эти компоненты также разработаны, чтобы быть совместимыми с существующей электроникой 3D-принтера, что экономит потребность в дорогостоящей переработке. Оба компонента имеют Импульсный/направленный вход, и он может быть полностью независимым. Конфигурация осуществляется с помощью цифрового ввода.
На основе двухфазного двигателя TRINAMIC TMC 2100, платы шагового двигателя, TRINAMIC TMC 2130 или TRINAMIC TMC 2208, он совместим с stepstick и pololu a4988.
Высокая частота чоппера, dcStep, stallGuard2 технология обнаружения стойла;
CoolStep технология динамической регулировки тока, она может экономить 70% энергии, StealthChop mute; Автоматическое переключение stealthchop и spreadcycle зависит от скорости

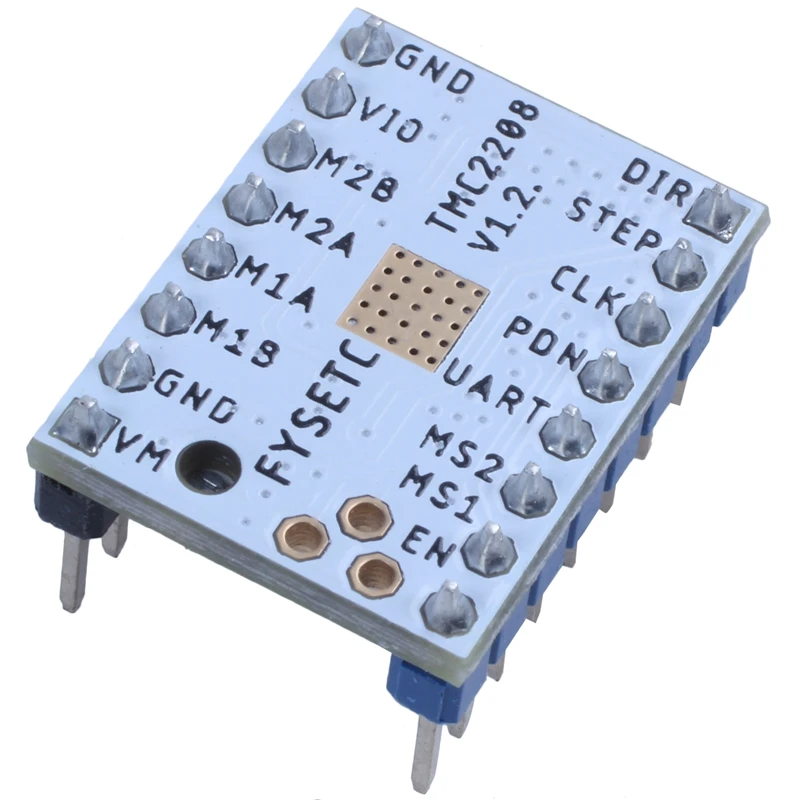

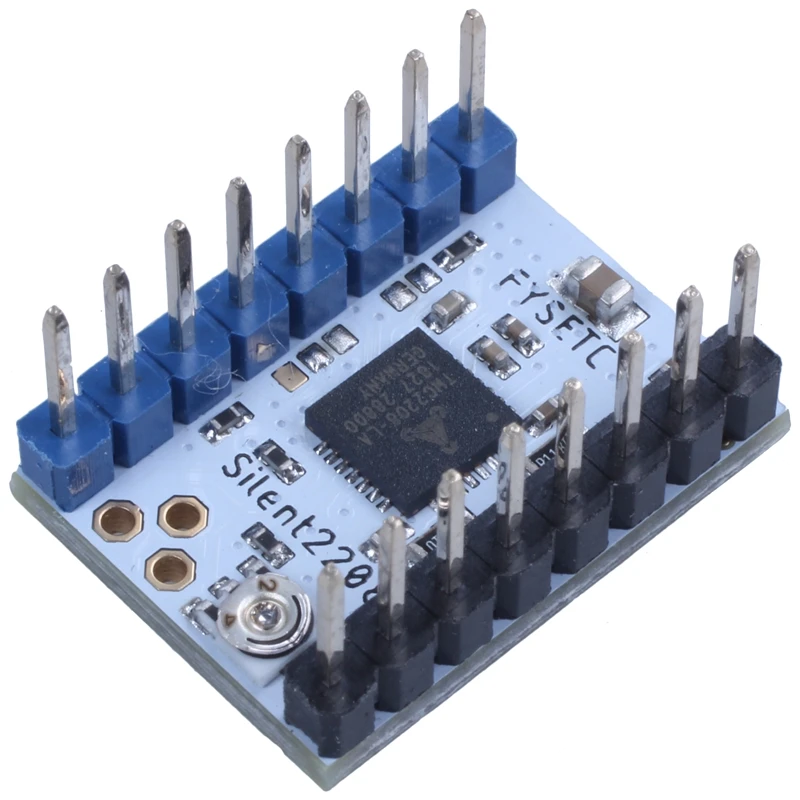

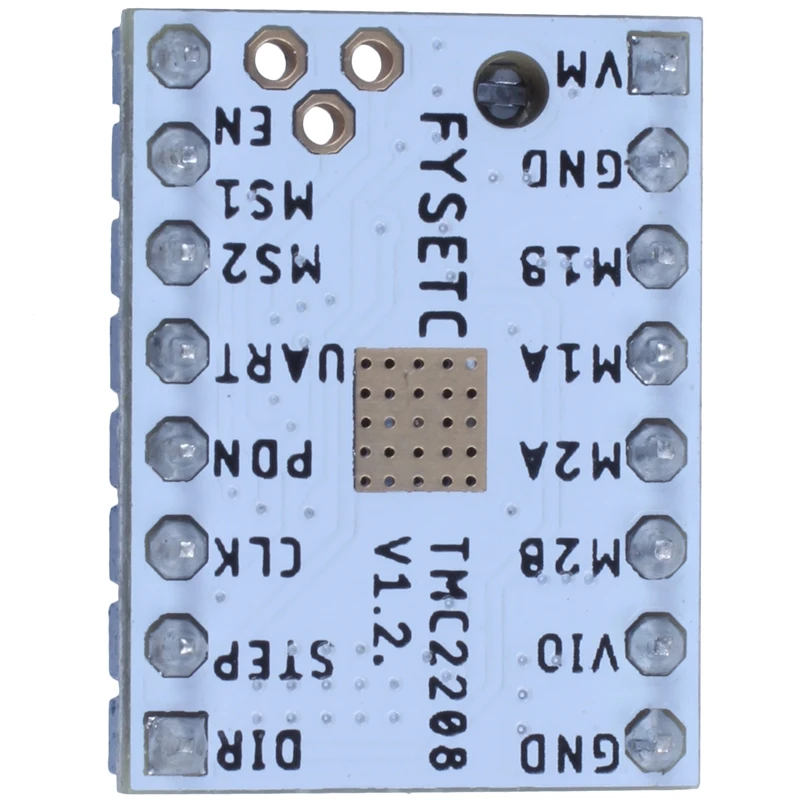

Модель: TMC2208
Ток привода: 1.4A
Пиковый ток: 2A
Диапазон напряжения: 4,75-36 в
Отдел: 256
Дополнительные функции для TMC 2130:
Интерфейс конфигурации SPI (до 4 МГц)
До 256 внутренних микрошагов (без интерполяции)
Coolstep-энергосберегающий контроль тока
Stallguard2 бесконтактный датчик нагрузки двигателя
Бак-зависит от контроля скорости нагрузки
Алгоритм и Настройка тока привода:
1, алгоритм тока привода: i = Vrefx1.9/2,5, Vref по умолчанию составляет около 0,65 в, поэтому ток по умолчанию составляет 0,5a, максимальный ток-1A.
2, Vref измеряет Gnd и потенциометр среднего напряжения.
3. Убедитесь, что при измерении напряжения двигатель не подключен, в противном случае драйвер выгорит.
4. Подключите к питанию при измерении напряжения, не просто Подключите USB для источника питания.
5, пожалуйста, обратите особое внимание на направление, не вставляйте неправильно.
Инструкции:
1. При использовании на Ramps1.4 или MKS Gen, пожалуйста, снимите 3 перемычки под розеткой.
2. Обратите внимание на направление, не вставляйте неправильно.
3. Радиатор непосредственно крепится на печатную плату.
4. Направление двигателя противоположно направлению 4988 и 8825, пожалуйста, отрегулируйте прошивку или Отрегулируйте проводку двигателя, если вы хотите заменить 4988.
Цвет: синий + белый
Материал: CCL

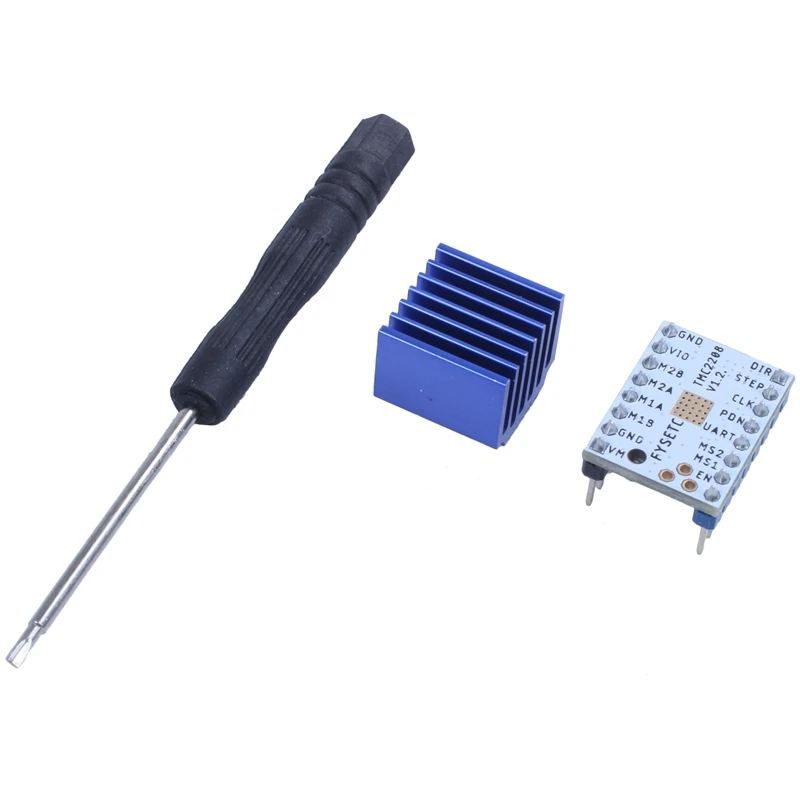

В комплекте:
1 шаговый двигатель

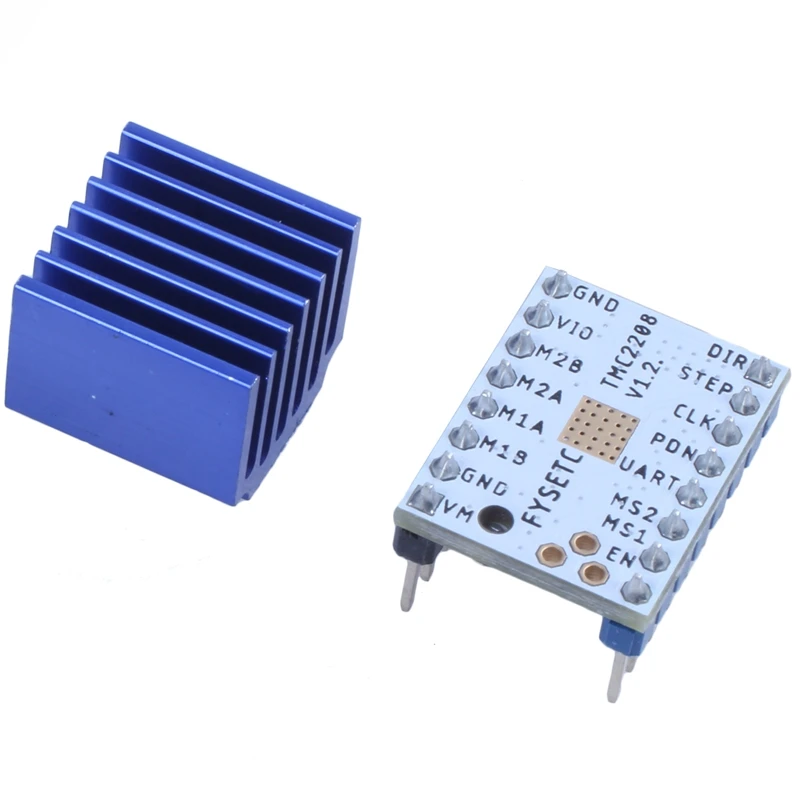

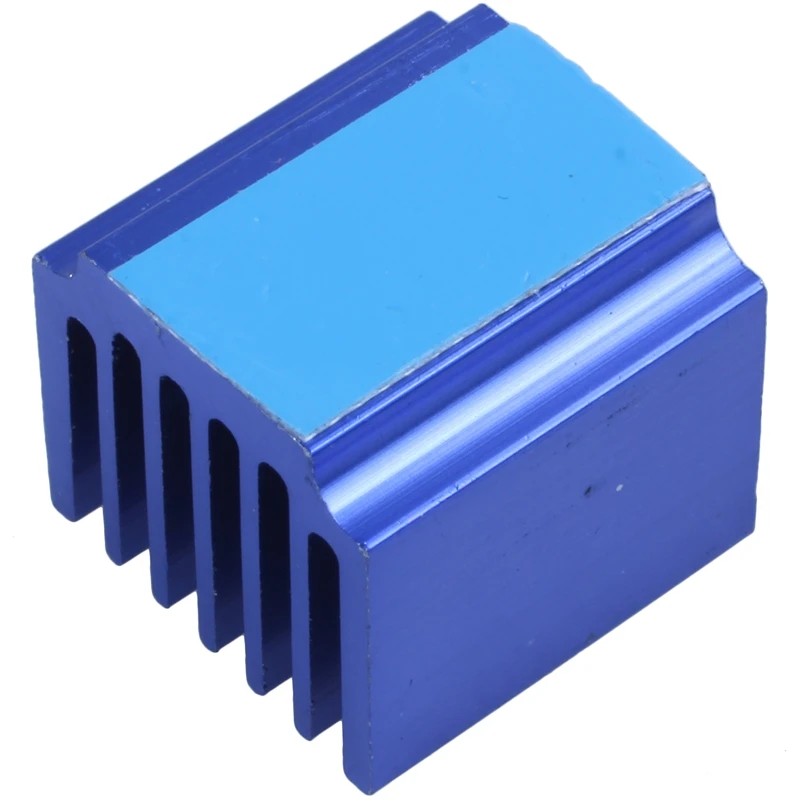

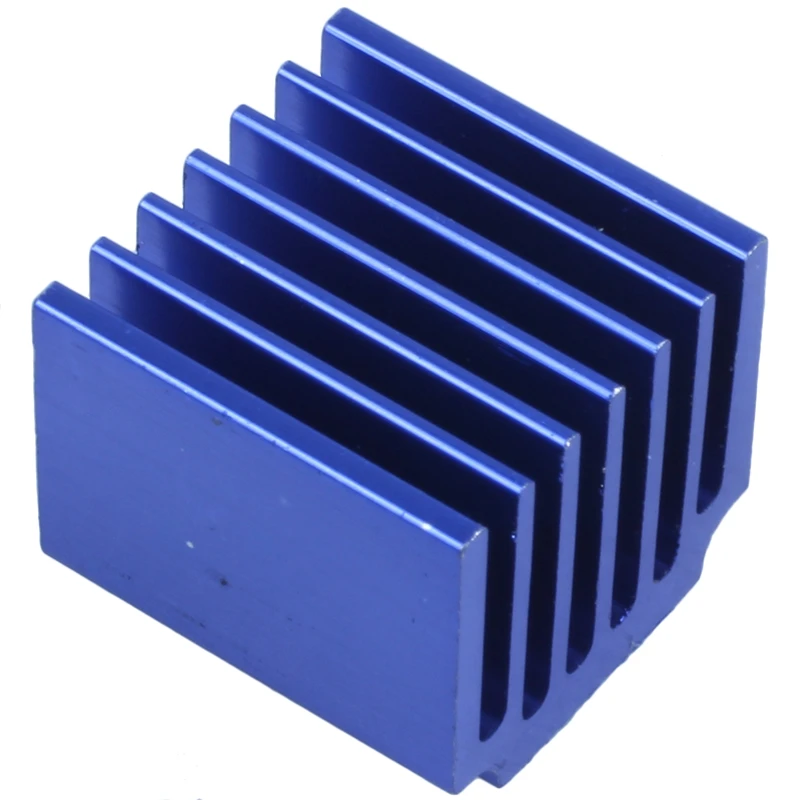

1 x радиатор

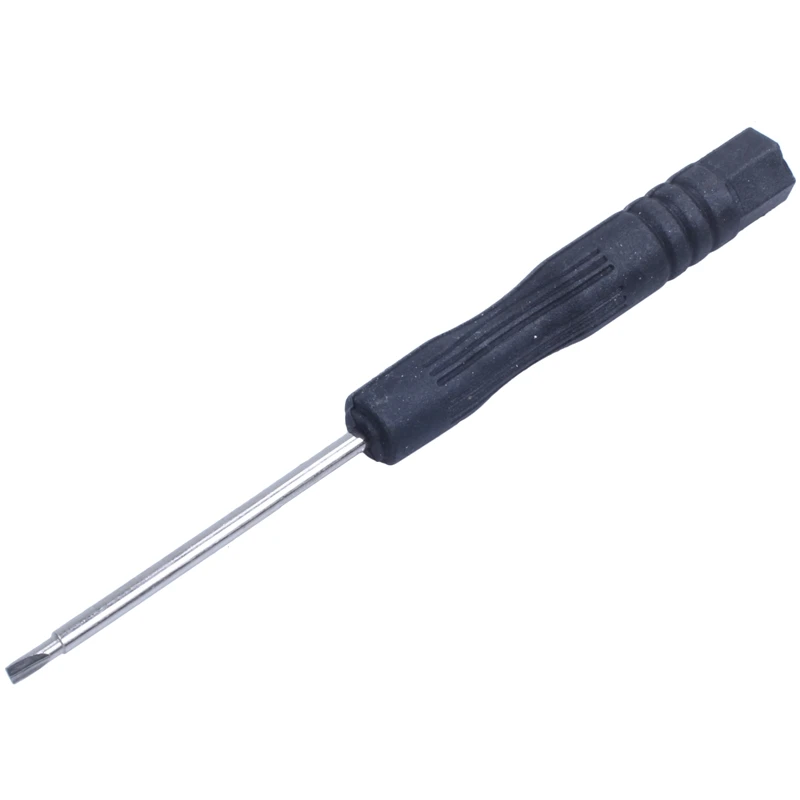

1 х Отвертка
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
