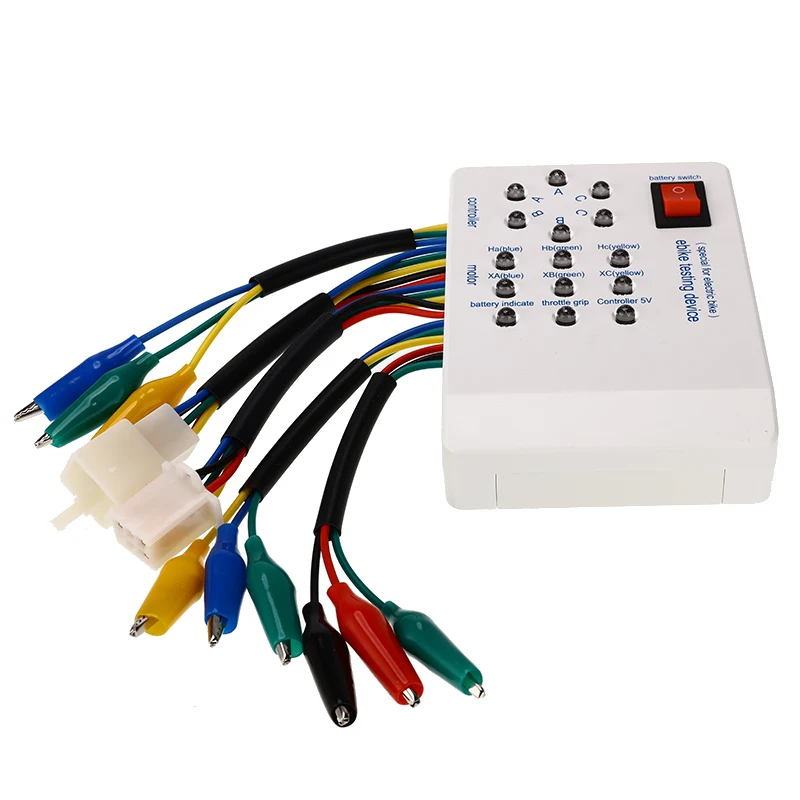

24 В/36 В/48 В/60 в/72 в бесщеточный контроллер двигателя тестер электро автомобильный

24 В/36 В/48 В/60 в/72 в бесщеточный контроллер двигателя тестер электро автомобильный

Описание продукта:

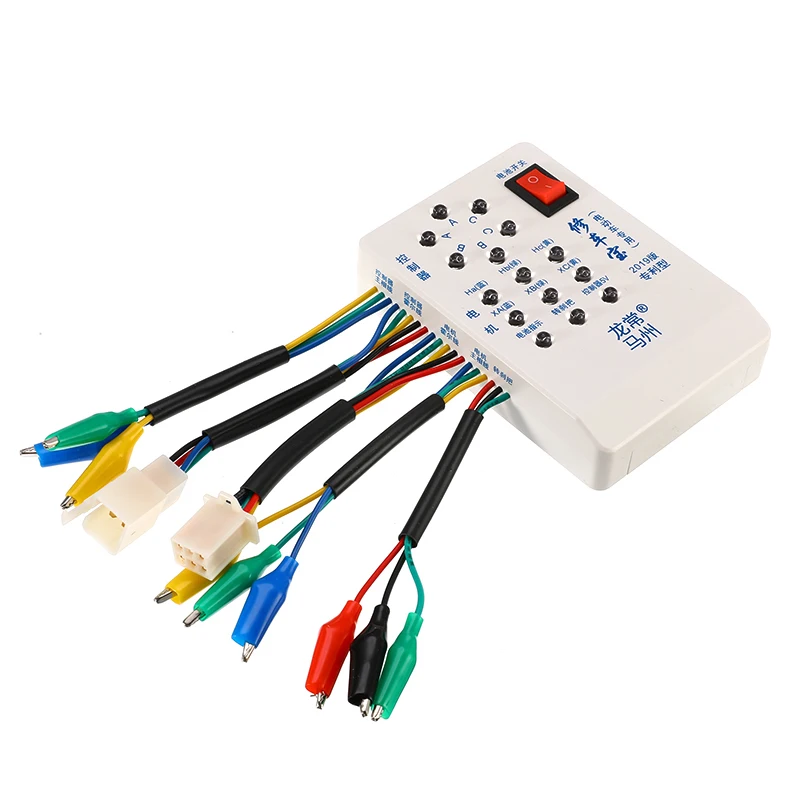

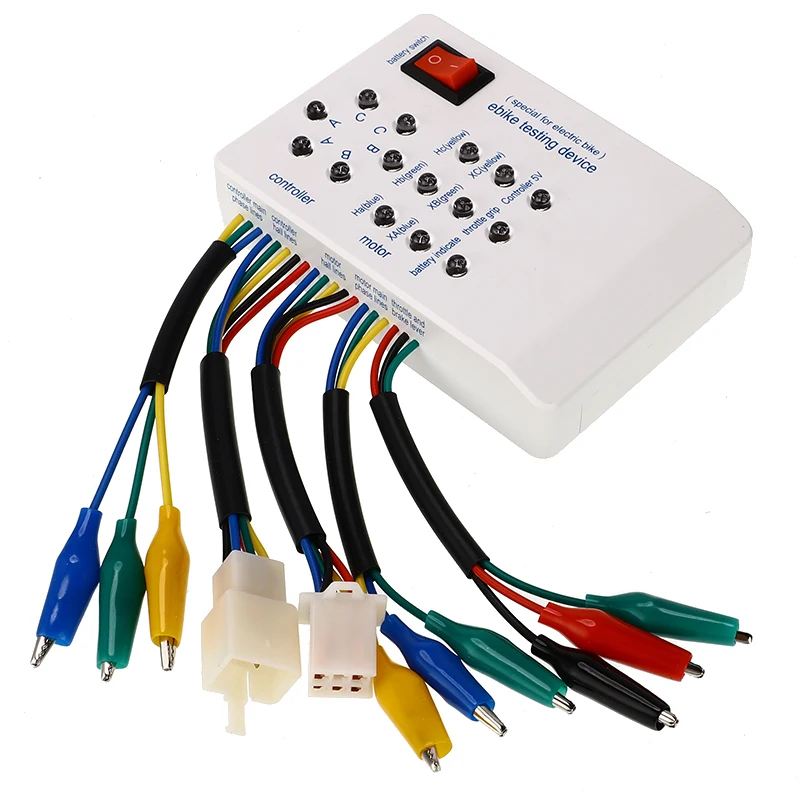

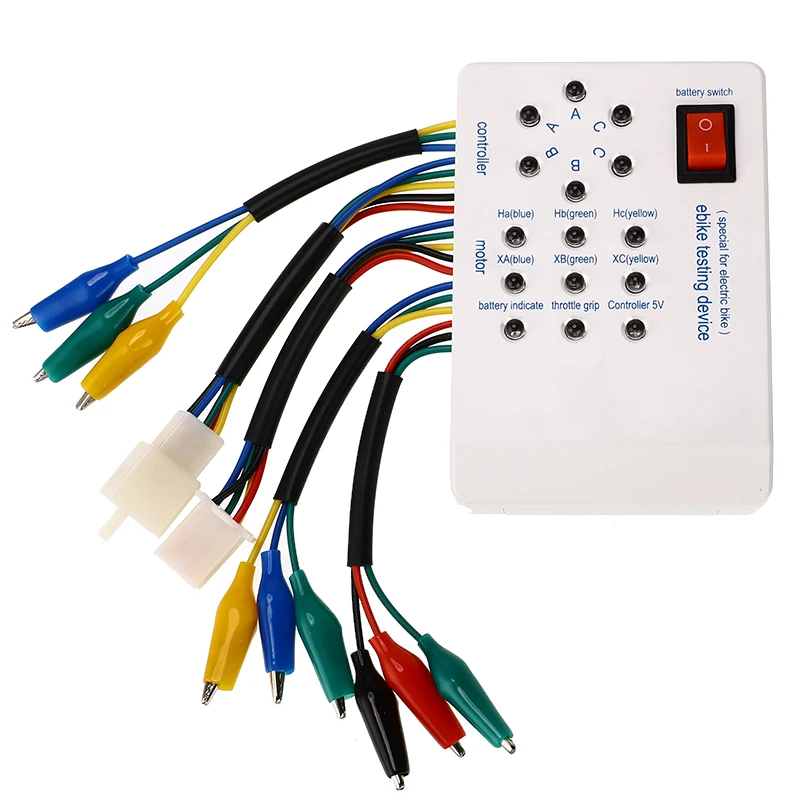

Название: электрический автомобиль скутер бесщеточный контроллер тестер
Применимая машина: 24 В/36 В/48 В/60 в/72 в
Рабочая температура:-20 по Цельсию-50 по Цельсию
Относительная температура менее 80 градусов Цельсия
Быстро проверить, хорошая ли бесщеточная катушка двигателя или плохой, быстро проверить, хороший ли бесщеточный контроллер или плохой, быстро проверить, является ли бесщеточный двигатель последовательностью фаз ABC и abc цветов, быстро проверить, является ли фазовый угол 60 градусов или 120 градусов, быстро проверить, хороший или плохой мотор Холла
Цвет: белый
Материал: пластик

Преимущество:

Быстро обнаруживает качество бесщеточного контроллера

Быстро обнаруживает качество катушек бесщеточного двигателя

Быстро обнаруживает качество безщеточного моторного Холла

Быстро определяет, является ли фазовый угол 60 градусов или 120 градусов

Быстро обнаруживает фазовую последовательность ABC и abc цвета бесщеточных двигателей

Быстро обнаруживает, хорошая ли ручка управления скоростью (точное измерение) (индикатор обнаружения ручки сначала горит зеленым светом, затем выключается, а затем красным светом, это хорошая ручка)

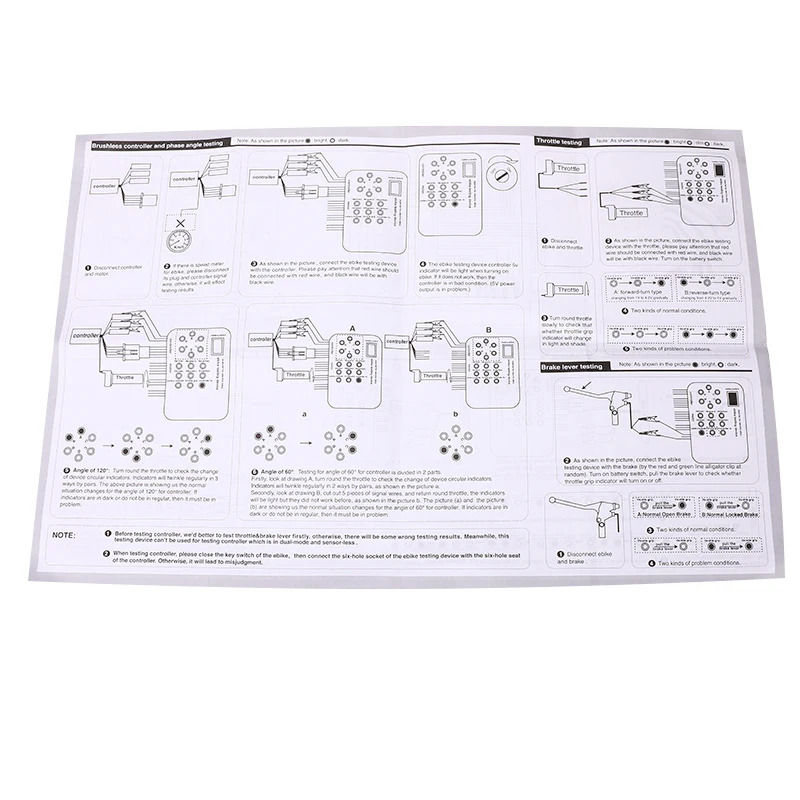

Инструкция по применению

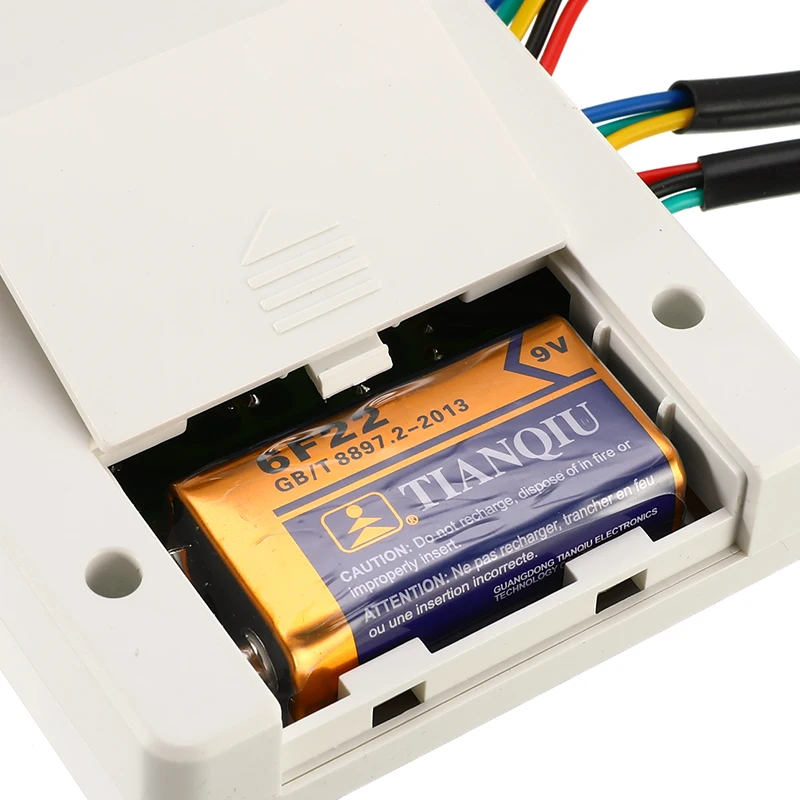

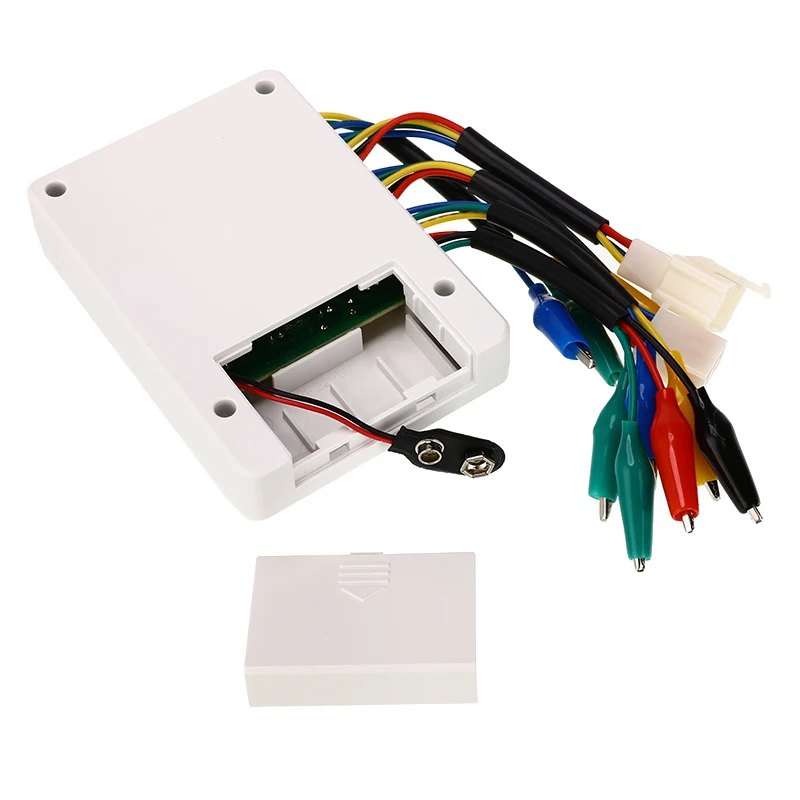

Примечание: необходимо только включить питание при использовании обнаружения Холла и обнаружения ручки. Пожалуйста, замените батарею, когда световой сигнал не достаточно яркий.

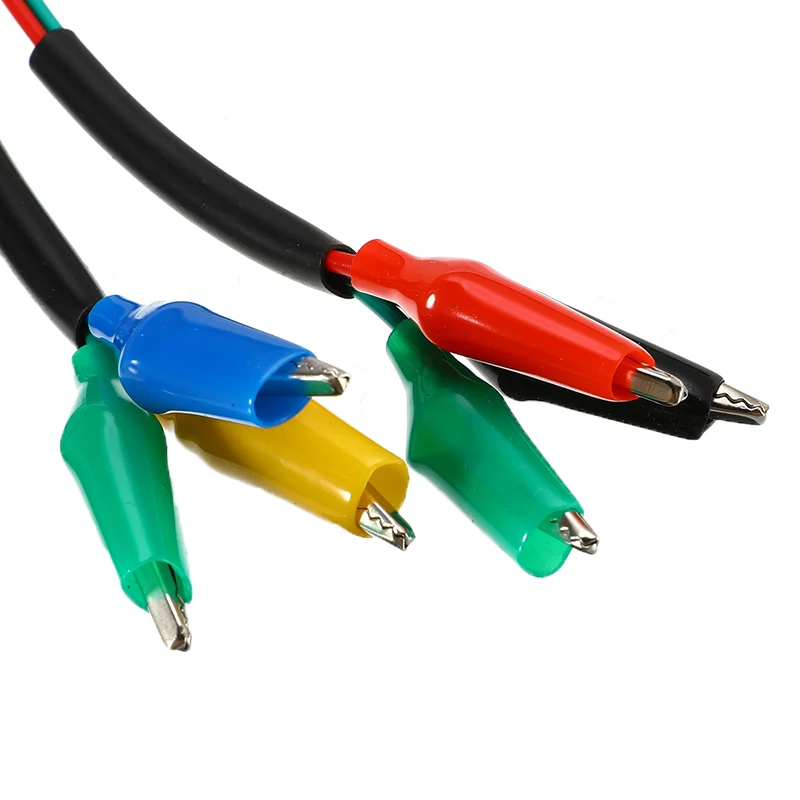

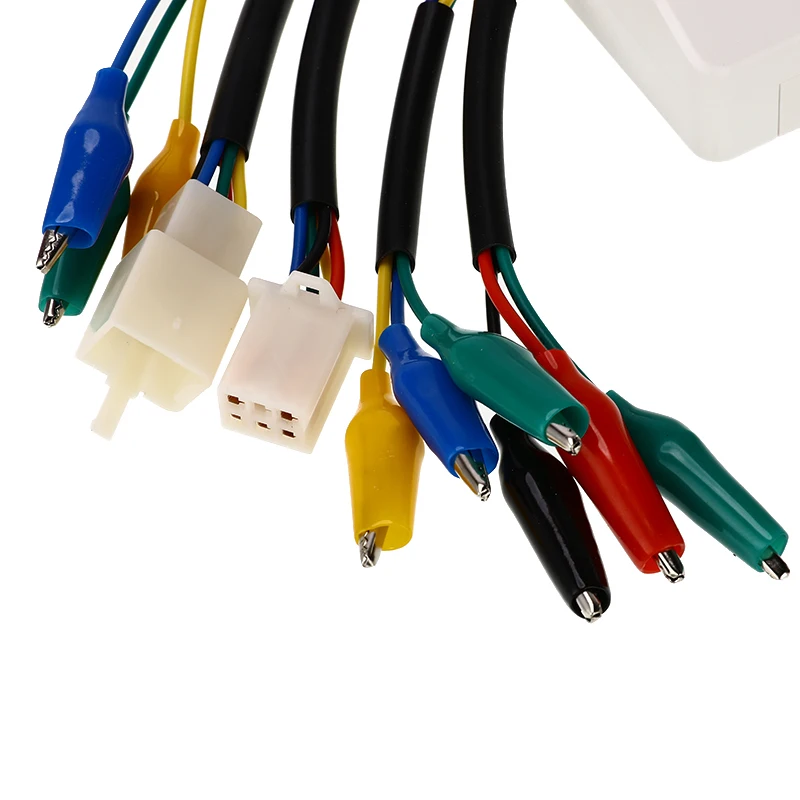

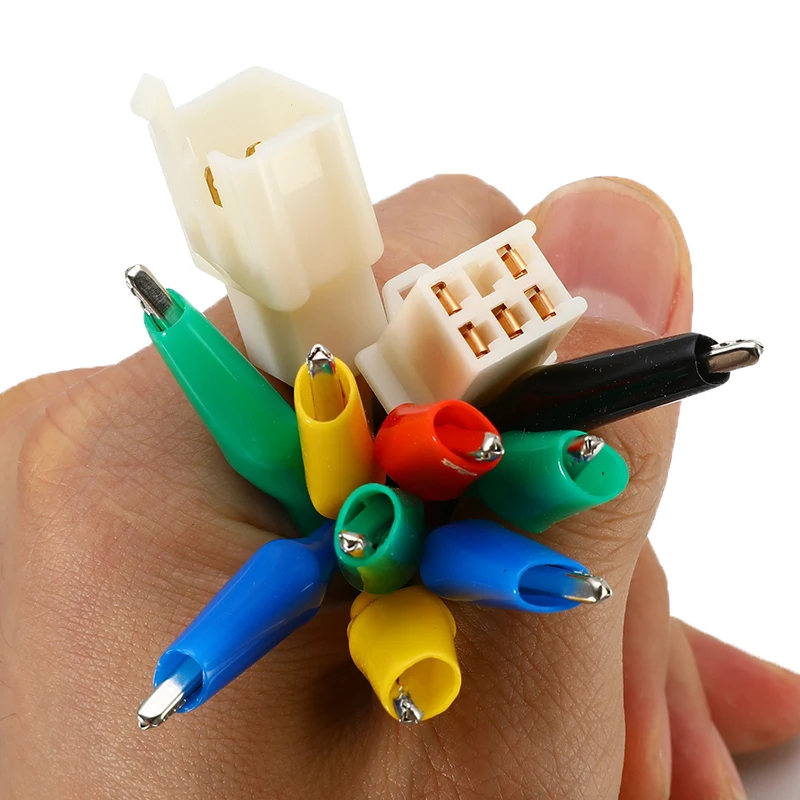

1. Обнаружение катушки двигателя: Подключите три зажима типа «крокодил» на конце катушки мотора тестера к трех толстым проводам мотора и поверните мотор. Три сигнальных фонаря мигают в свою очередь, что является нормальным. Если какая-либо из них не яркая, то эта обмотка неисправна.

2. Обнаружение моторного Холла: Подключите провод моторного Холла на детекторе к проводу моторного холла и медленно поверните мотор. Три сигнальных лампы должны включаться и выключаться. Если нет никаких изменений, то соответствующая неисправность Холла или цепи.

3. Когда горит сигнал 60 °, это означает, что двигатель 60 °, в противном случае он 120 °.

4. Обнаружение фаз двигателя

(1) Серия фаз Холла (a) двигатель 60 ° (b) двигатель 120 °

(2) фаза обмотки

Через этот шаг обмотки контроллера и мотора могут быть выровнены по цветовым линиям зала.

5. Обнаружение руля: Подключите три зажима типа «крокодил» в конце детектора к рулю и поверните руль. Сигнальный фонарь на руле должен включаться или выключаться, в противном случае это неисправность.

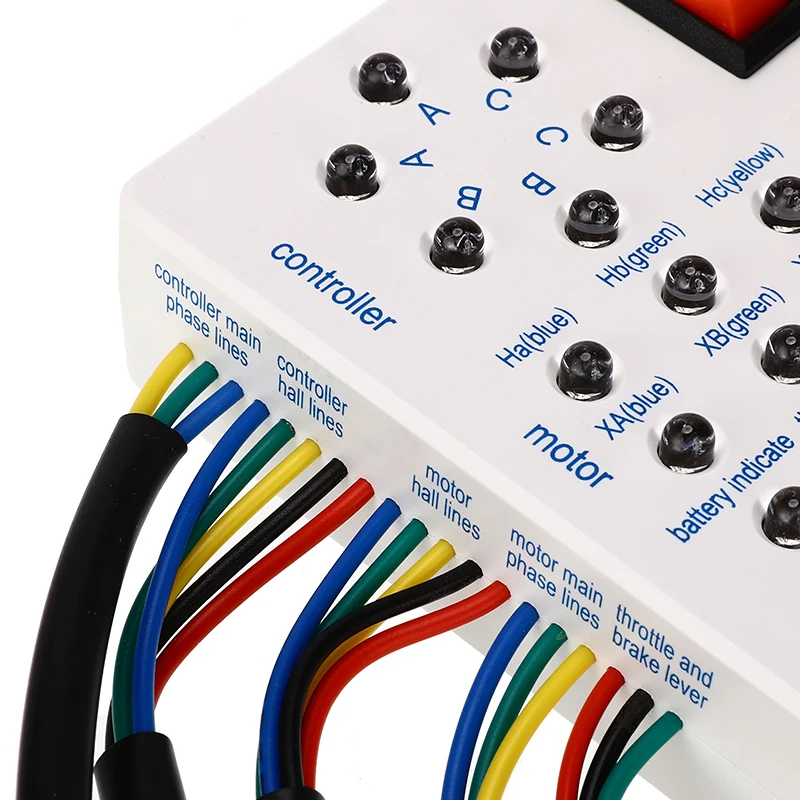

6. Обнаружение контроллера: этот инструмент подходит для обнаружения бесщеточных контроллеров от 24 В до 60 В. ○ 1 Подключите входной терминал Холла контроллера к терминалу линии Холла контроллера детектора. ○ 2 Подключите главный линейный выходной терминал контроллера к основному концу контроллера детектора. Питание на контроллере, индикатор 5 В на тестере должен гореть, если нет, это означает, что выход 5 в контроллера неисправен; Поверните ручку, шесть сигнальных огней контроллера тестера на тестере должны включаться в последовательном режиме (два сигнальных огней являются группой), Если он не включен или две группы мигают одновременно, контроллер неисправен.

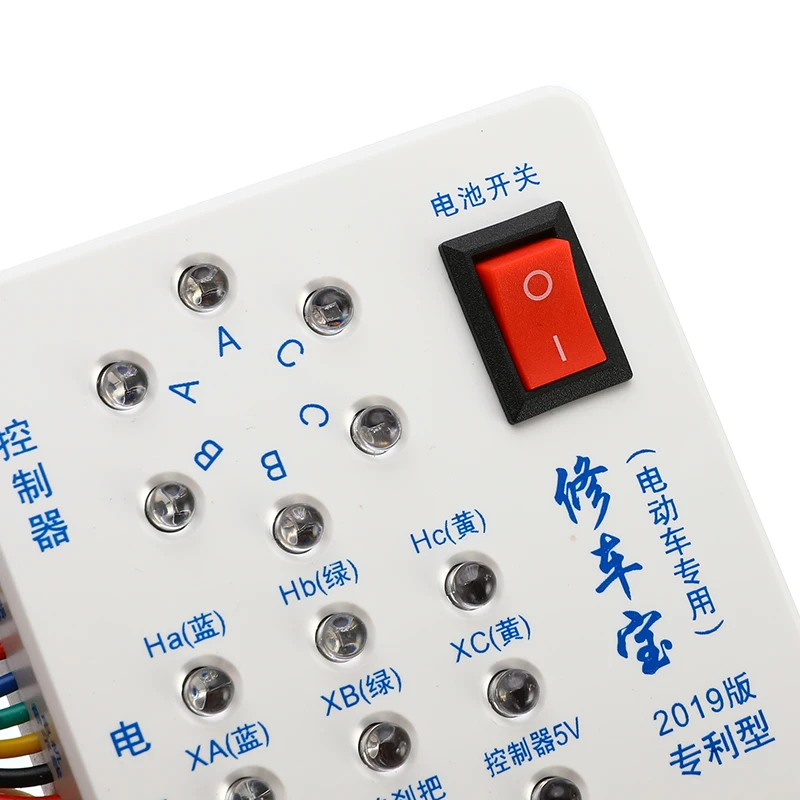

Включите выключатель питания, это нормально, если индикатор питания и индикатор обнаружения руля загораются вместе (вызванный более высокой чувствительностью обнаружения руля), И это не влияет на использование.

Применяться

24 В, 36 В, 48 В, 60 В бесщеточный контроллер, бесщеточный мотор катушки, бесщеточный мотор внутреннего зала, обнаружение ручки и угол различия бесщеточного двигателя.

Комплектация:
1 х тестер бесщеточного двигателя
1 х Руководство пользователя на английском языке
Только вышеуказанное содержание упаковки, другие продукты не включены.

Примечание:
Световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/- 1-3 см.
