Беспроводной пульт дистанционного управления QIACHIP 433 МГц 1 канал 110 В переменного

Беспроводной пульт дистанционного управления QIACHIP 433 МГц 1 канал 110 В переменного

QIACHIP 433 МГц беспроводной пульт дистанционного управления Переключатель AC 85 в 110 В 220 В мини нижний RF релейный модуль приемника Поддержка 433 мгц радиочастотный передатчик
 Здравствуйте! Большое спасибо за просмотр наших продуктов, если у вас есть какие-либо вопросы, отправьте мне сообщение, и я буду рад ответить на ваши вопросы.

Описание:

Гаджет представляет собой одноканальную беспроводную панель управления переключателем, которая поставляется с сверхсильной функцией и приносит вам много удобства в вашей повседневной жизни. С ситемой удаленной поддержки и беспроводным управлениемДвери рольставни, гаражные двери и другие телекоммуникационные оборудованияВ пределах 50 м (свободное пространство). Кроме того, он поддерживает несколько режимов работы, таких как мгновенное, переключение и фиксация. Привнеся вам совершенно новый опыт дистанционного управления, вы не можете пропустить его.

Особенности:

* Поддержка нескольких режимов работы: Мгновенный, переключаемый и блокирующий режим.
* Поддерживает Тип дистанционного управления (код поддержки): Обучающий код (1527), фиксированный код (2262).
* Поддержка хранения количества пульта дистанционного управления: 25 шт. (Примечание: система может хранить 25 шт. пультов, если пульт ДУ получит более 25 шт., первоначальный пульт дистанционного управления будет потерян).
* Режим работы RF: сверхгетеродинный прием (модуляция M ode:ASK).
* Идеально подходит для дистанционного управления электрической лампой, электрически управляемыми воротами, электрически управляемыми окнами, рольставнями, гаражными дверями и другими телекоммуникационными устройствами.

*Отлично работает с нашим передатчиком

Технические характеристики (технический индекс):
Модель: KR2201-4
Тип товара: одноканальный пульт дистанционного управления
Тип кодирования: Интеллектуальный обучающий код
Режим работы RF: Супергетеродинный прием
Режим модуляции: ASK
Частота RF: 433 МГц
Режим работы: Мгновенный, переключаемый и блокирующий
Входное напряжение: 85 В ~ 250 В переменного тока
Потребляемый ток: 5mA
Чувствительность приема: >97dbm
Диапазон дистанционного управления: >50 м (свободное пространство)
Проводной способ подключения: фиксированный столб проводки
Выходной терминал: нет, COM,NC
Нет: Обычный открытый (выход).
COM:Common(Output).
NC: нормальное закрытие (выход).
Цвет: зеленый (печатная плата), черный (внешняя оболочка)
Размер печатной платы: 6,5*3,2*1,6 см/2,5*1,25 * 0.62in
Монтажная плата Вес: 20g/0,7 oz
Посылка Размеры: 8,1*3,6*2,0 см/3,1*1,2 * 0.78in
Посылка Вес: 36 г/1,26 oz

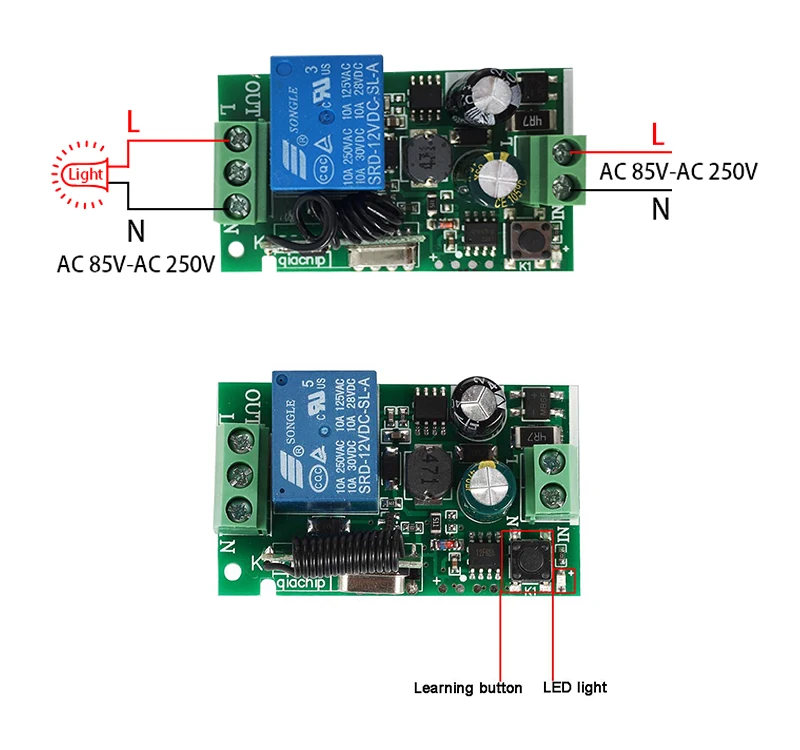

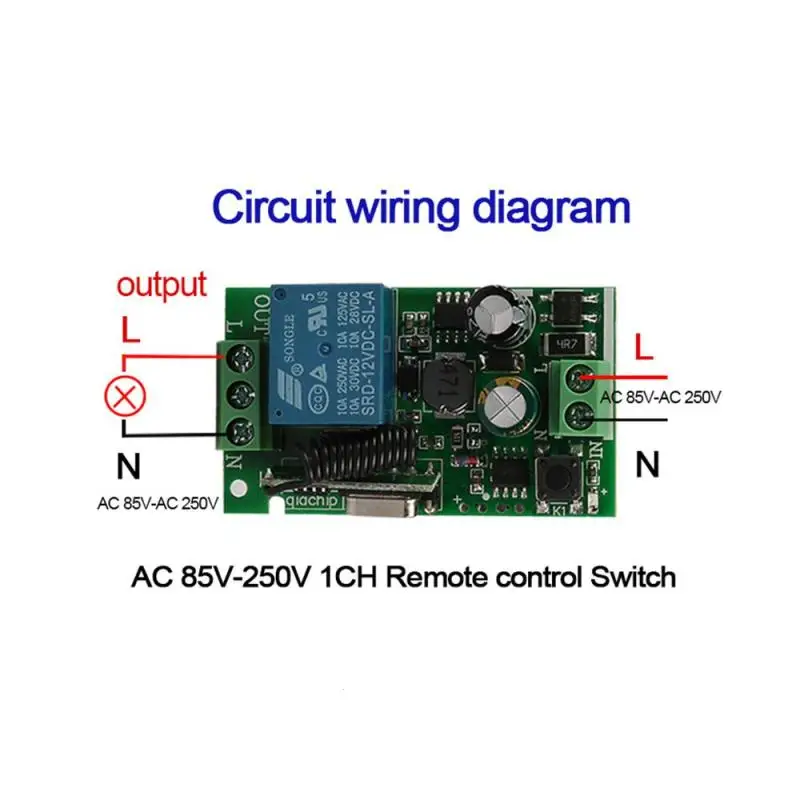

Схема подключения

Управление Introdution

Про режим работы :(Просмотр видео будет легко понять.)

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.

Тумблер: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.

С механической блокировкой: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.

Очистка кода:

1. Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены.
2. После очистки кода весь пульт дистанционного управления больше не может работать.

Изучение кода: (мгновенный)

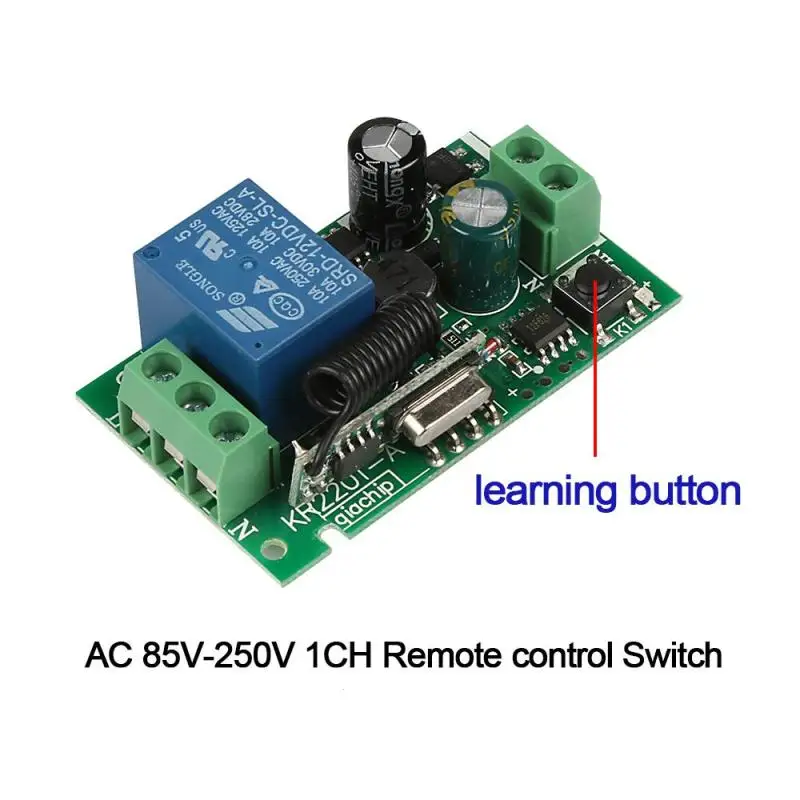

1. Нажмите кнопку обучения на приемнике 1 раз, подождите немного, светодиодный индикатор выключится, он приходит в состояние обучения.
2. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
3. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

1. Нажмите клавишу обучения на приемнике 2 раза, подождите немного, светодиодный индикатор выключится, он приходит в состояние обучения.
2. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.
3. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (блокировка)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для «ON», второй раз узнал для «OFF».Например: Кнопка A = ON, кнопка B = OFF

1. Нажмите клавишу обучения на приемнике 3 раза, светодиодный (на приемнике) мигнет 3 раза.
2. Когда светодиодный индикатор включен, нажмите кнопку дистанционного управления (вы хотите, чтобы он учился). Нажмите кнопку дистанционного управления A, светодиодный фонарик 3 раза. Нажмите кнопку дистанционного управления B, светодиодная вспышка 3 раза. Через 3 секунды светодиодный индикатор будет выключен, научившись преуспевать.
3. A = ON , B = OFF


 Посылка список

1 * беспроводной пульт дистанционного управления (включая корпус)
