Регулируемый Модуль постоянного тока LM2596 LM2596S 3 А 4 а 5 модуль регулятора питания 1

---

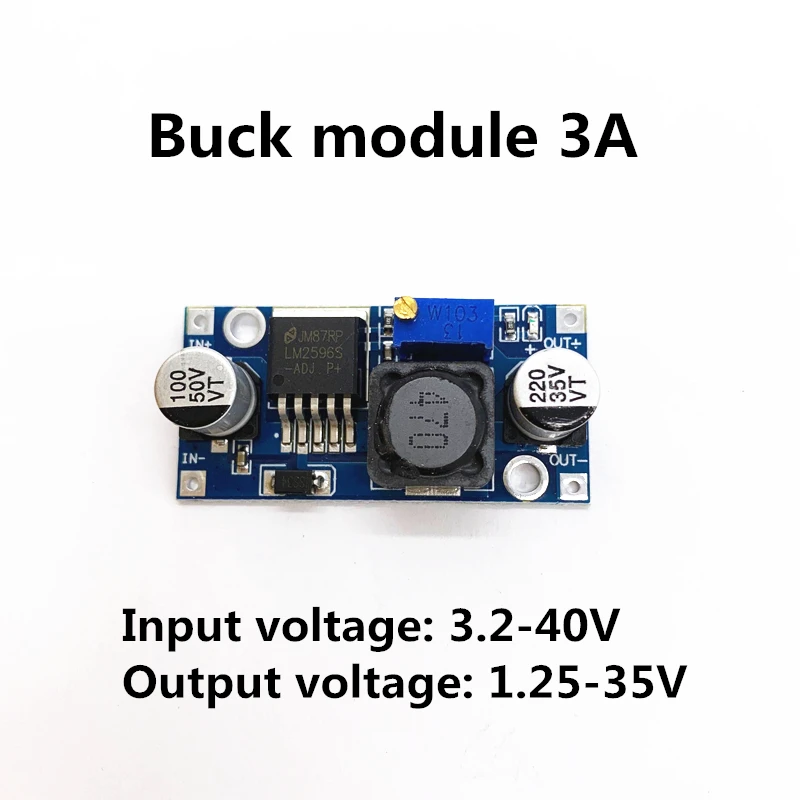

• Понижающий модуль 3

Название: LM2596 DC-DC понижающий модуль Входное напряжение: 4 В ~ 35 в Выходное напряжение: 1,23 В ~ 30 в Выходной ток: 3A (макс.) Эффективность преобразования: 92% (макс.) Выходная пульсация: <30 мВ Частота переключения: 150 кГц Рабочая температура:-сорок пять ~ + 85 Размер: 43 мм * 21 мм * 14 мм (длина * ширина * высота) Особенности: 1. Диапазон входного напряжения: 3,2 V постоянного тока до 40 V dc (входное напряжение должно быть выше, чем в выходное напряжение зарядного устройства 1,5 V выше. Не могу стартовый двигатель) 2. Диапазон выходного напряжения: 1,25 V постоянного тока в переменный 35 V напряжение регулируется, и он имеет высокую эффективность (92%) крупнейших Максимальный выходной ток составляет 3A.   Инструкции по уходу за изделием 1. Мощность (3-40 в), индикатор питания, модуль работает должным образом.   2. Отрегулируйте синюю ручку потенциометра (вращение по часовой стрелке обычно повышается, поворот против часовой стрелки вниз) и установите мультиметр для контроля напряжения на выходе.   Примечание:   Длительные рабочие часы рекомендуются для использования менее чем в 2,5a, при добавлении теплоотвода (10 Вт Выход выше), потому что это понижающий модуль, для того, чтобы обеспечить стабильную выходную мощность набор, пожалуйста, держите Минимальная 1,5 V дифференциальные.

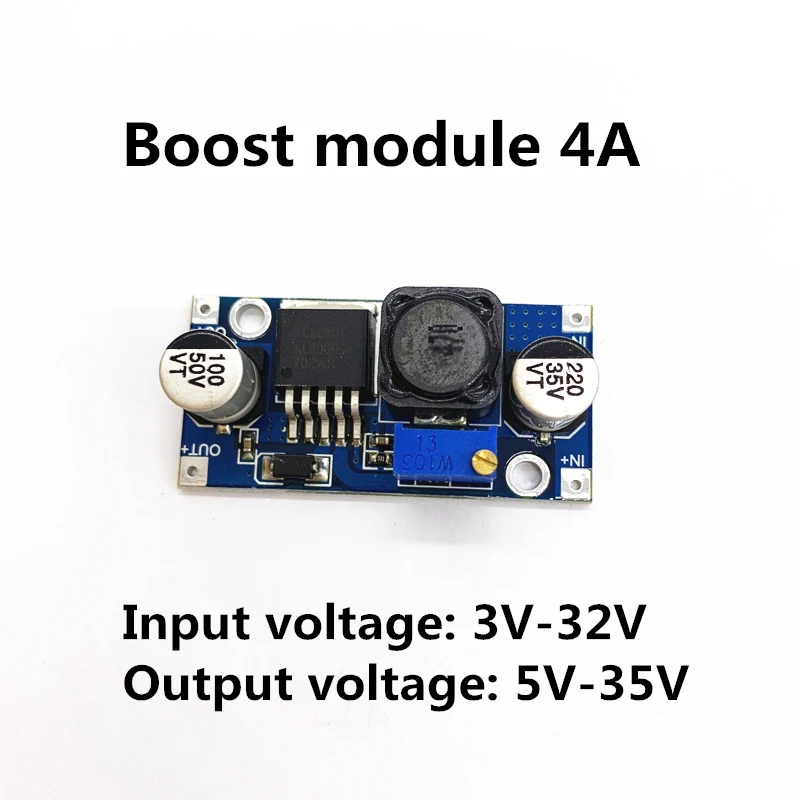

• Boost модуль 4A

XL6009-Высокопроизводительный Модуль повышения валюты (BOOST) с переключением на 400 кГц 4A. Этот модуль XL6009 поставляется с технологией высокочастотного переключения 3-го поколения в качестве основного чипа, производительность намного выше, чем LM2577.   Широкое входное напряжение: 3 В ~ 32 В; Оптимальный диапазон рабочего напряжения: 5 ~ 32 В; Широкое Выходное напряжение: 5 В ~ 40 В.   С 4А высокоэффективными переключателями MOSFET, поэтому эффективность может быть до 94%, (lm2577текущий только 3A).   С ультра высокой частотой переключения 400 кГц, даже если фильтрующие конденсаторы малой емкости могут достичь очень хороших результатов, Пульсация меньше (по сравнению с частотой LM2577 50 кГц).   Спецификация:   Модель: XL6009 boost module Свойства модуля: неизолированный boost (BOOST) Выпрямление: несинхронное выпрямление Диапазон входного сигнала: 3V ~ 32В Диапазон выхода: 5 В ~ 35 в Входной ток: 4A (макс.), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем выше ток нагрузки.) Эффективность преобразования: <94% (чем больше давление, тем ниже эффективность) Частота переключения: 400 кГц Выходная пульсация: 50 мВ (чем выше напряжение, тем выше ток, тем больше пульсация) Регулирование нагрузки: +/-0.5% Регулирование напряжения: +/-0.5% Рабочая температура: от-40 градусов до + 85 градусов Размер корпуса: 43x20x12 мм/1,7 "x 0,8" x 0,47 "(Д * Ш * Т) Способ ввода: IN +, IN-; Выход: выход +, выход-

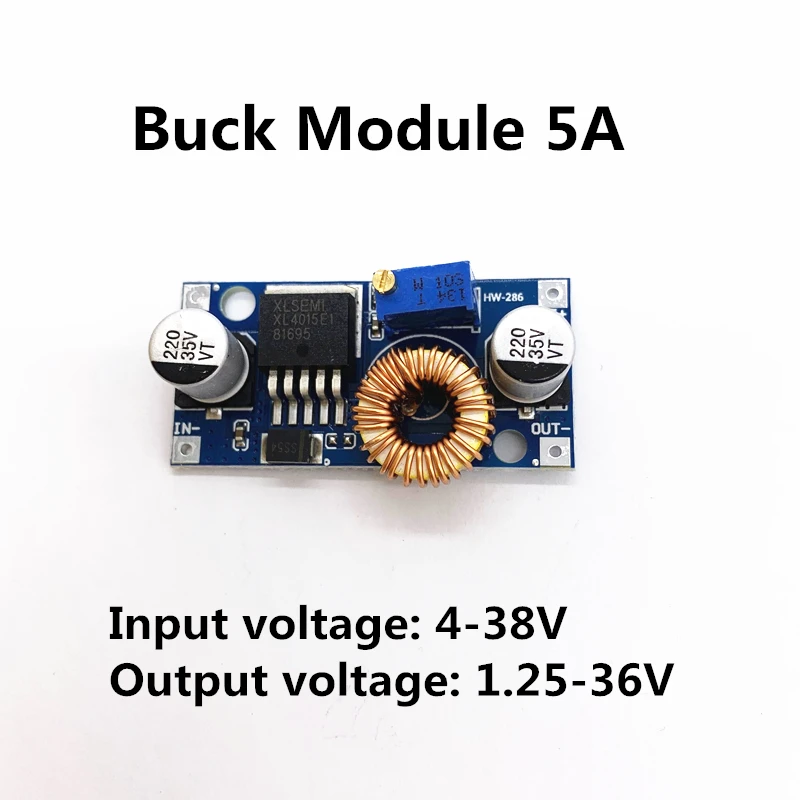

• Понижающий модуль 5A

Характеристики и характеристики модуля: Характер модуля: неизолированный понижающий модуль (бак) Входное напряжение: 4-38 в (пожалуйста, постарайтесь не превышать 38 в качестве входного сигнала) Выходное напряжение: 1,25-36V с плавной регулировкой Выходной ток: 0-5A, рекомендуется для использования в пределах 4.5A. Выходная мощность: рекомендуется использовать в пределах 75 Вт. Если более 50 Вт, пожалуйста, добавьте радиатор. Рабочая температура: -40 ~ + 85 градусов Рабочая частота: 180 кГц SUNLEPHANT Эффективность преобразования: до 96% (эффективность, связанная с входом, выходным напряжением, током, разницей напряжения) Скорость регулировки нагрузки: S(I) ≤ 0.8% Регулировка напряжения: S(u) ≤ 0.8% Индикатор питания: Да Защита от короткого замыкания: Да (ограниченный ток 8А) Защита от температуры: Да (автоматическое выключение выхода после перегрева) Защита обратного подключения на входе: нет, (при необходимости, пожалуйста, введите Большой Текущий диод в входной строке) Способ установки: 2 3 мм шелк Метод проводки: сварка, V-IN вход, V-OUT выход
