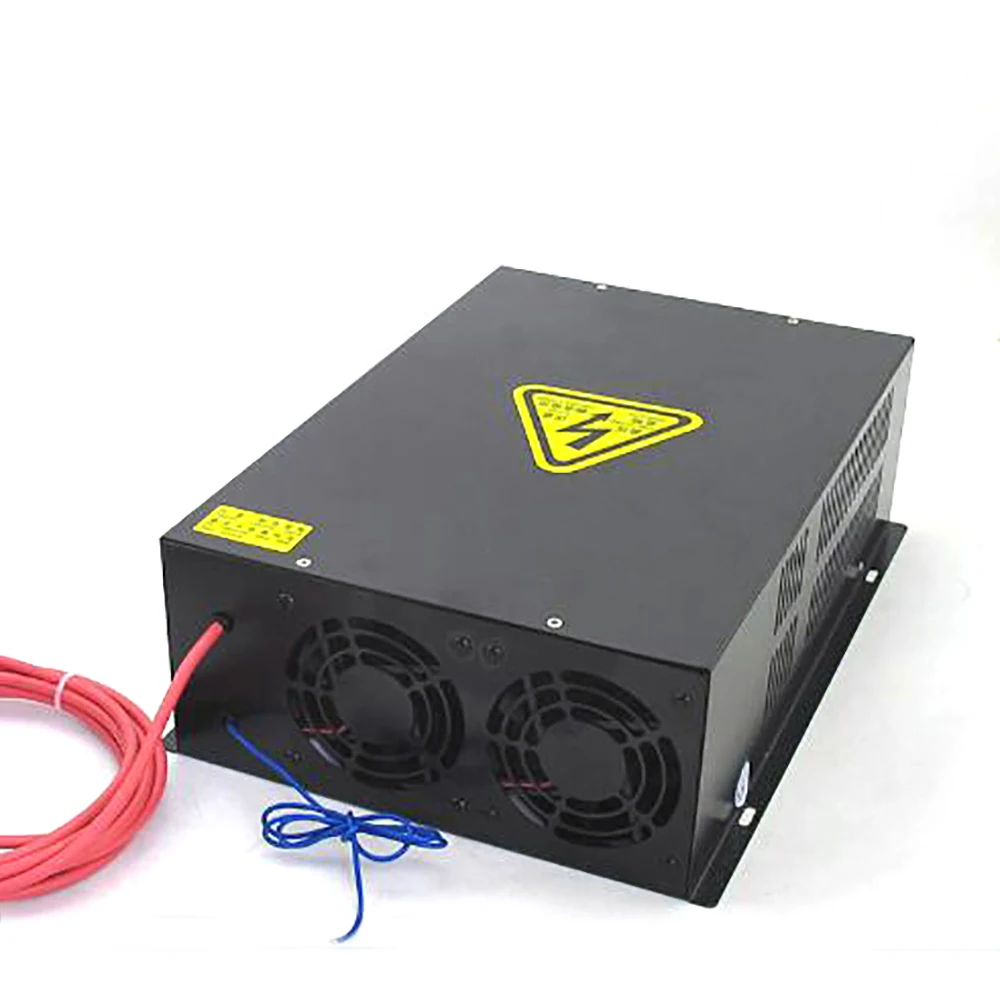

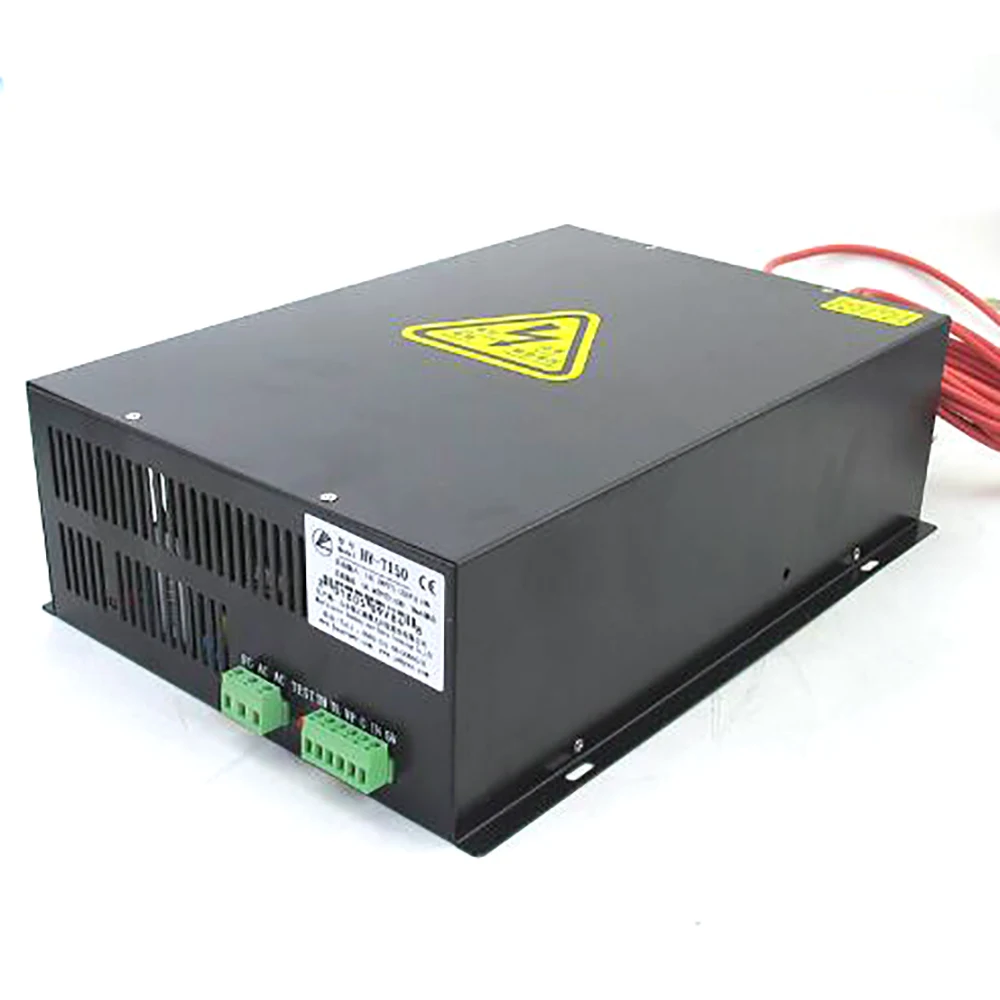

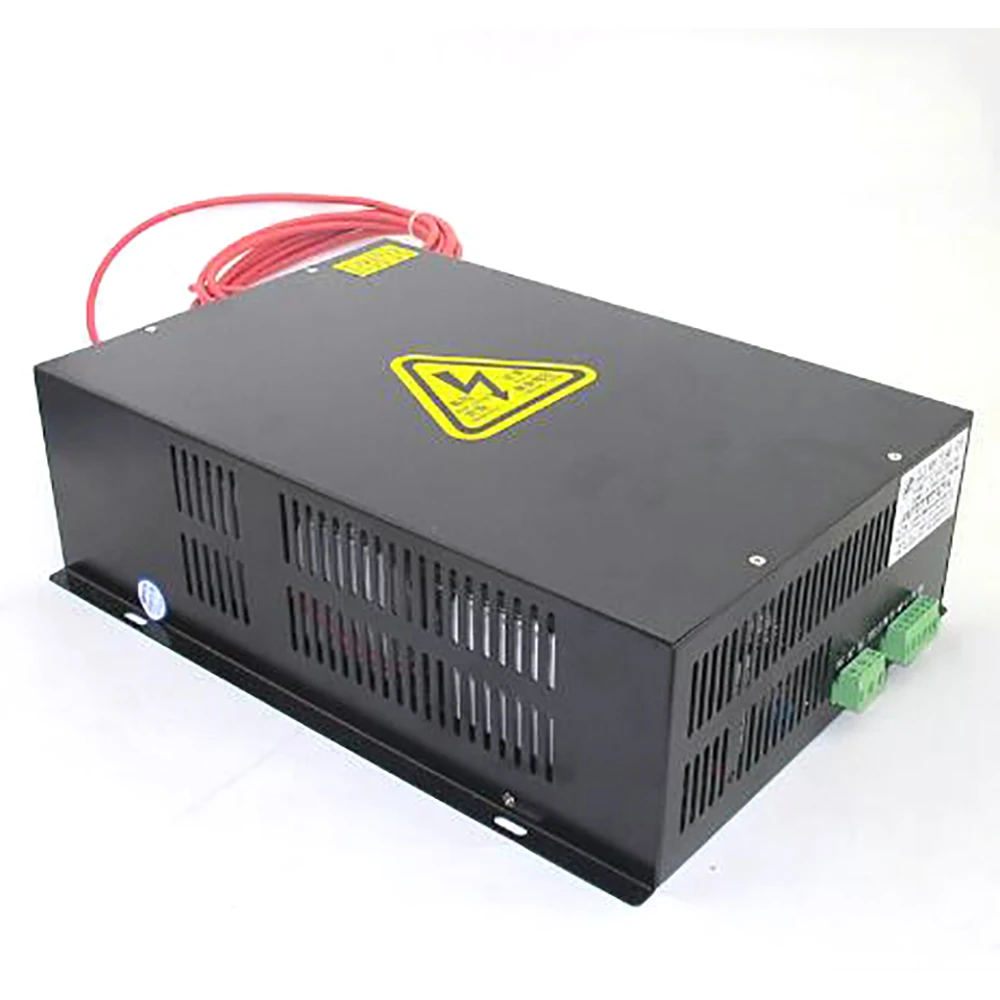

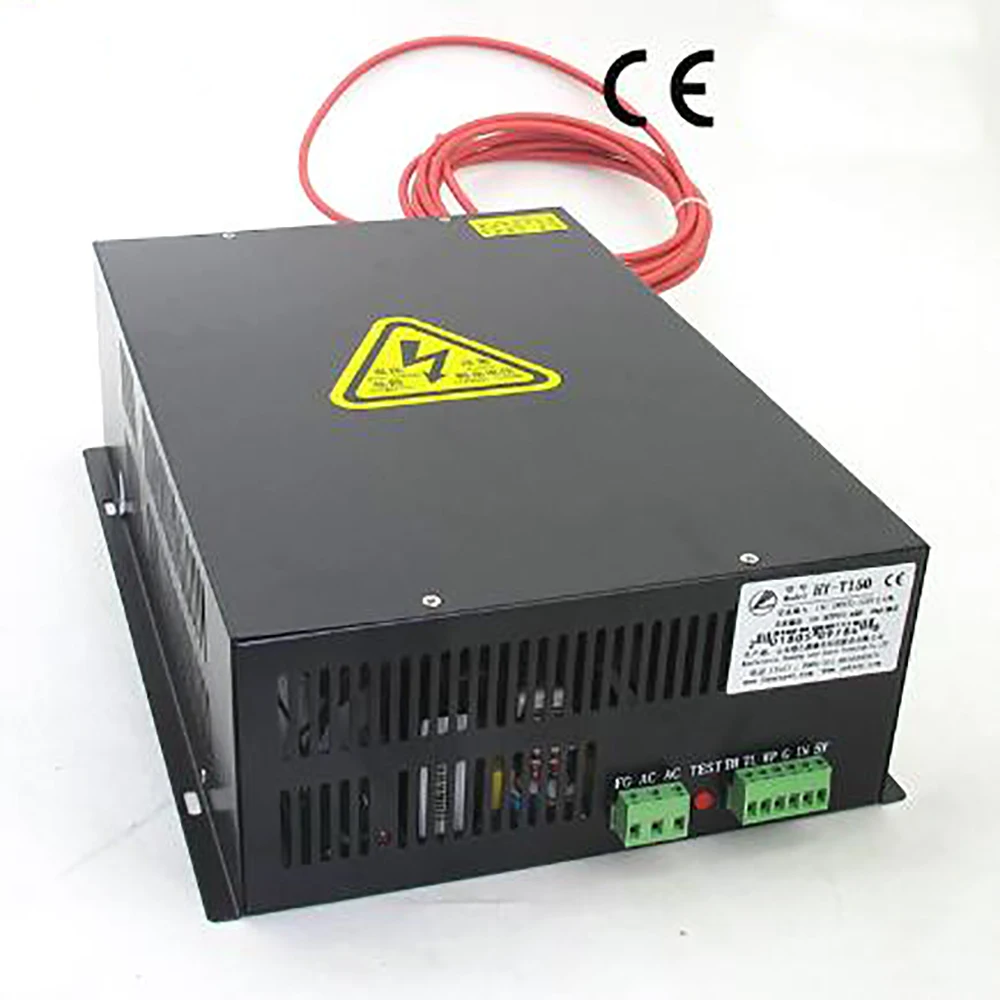

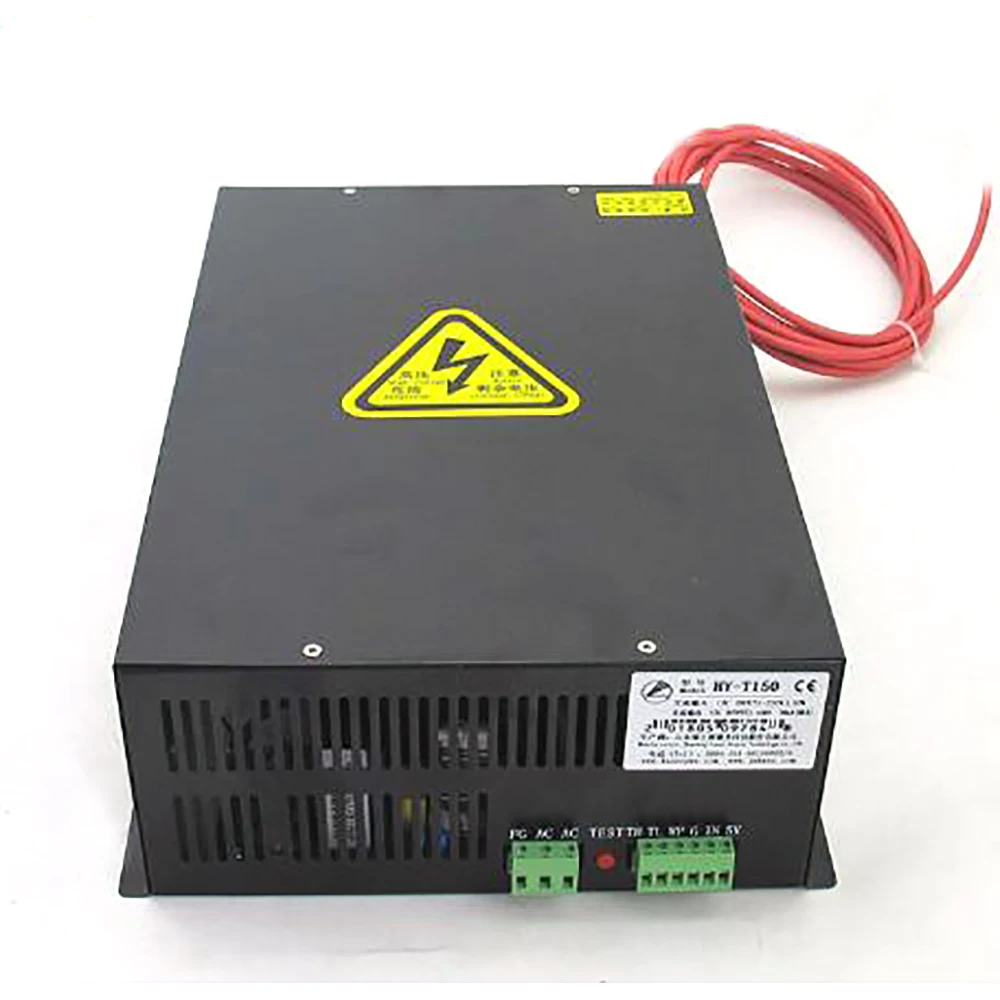

СО2 лазерный источник питания 130 Вт до 150 для высокомощной лазерной трубки ac220в

СО2 лазерный источник питания 130 Вт до 150 Вт для высокомощной лазерной трубки ac220в станок для лазерной гравировки и резки

Модель: HY-T150

Подходит для EFR, RECI, Weiju, Yongli CO2 150 Вт/180 Вт лазерных трубок или CO2 лазерной машины

1. Основные характеристики:

1) Хорошая совместимость: он может быть применим к 150 Вт, 130 Вт, 120 Вт, 100 Вт лазерным трубкам
2) при входе ac220в и выходном токе до 38ма напряжение может быть до 25кв.
3) Быстрая скорость отклика: он может увеличивать мощность лазера и увеличивать срок службы лазерной трубки.
4) Простое управление: высокий или низкий уровень все подходит для управления.
5) функция защиты от открытого замыкания: когда Заземляющее соединение находится в хорошей ситуации, питание может быть
Короткое время работы в открытом состоянии, это может избежать повреждения лазерной трубки, вызванного лазерным источником питания,
Продлить срок службы лазерной трубки.
6) одна кнопка для проверки выходного лазера вручную.
7) индикация сигнала ttl, индикация сигнала воды и индикация выхода лазера.
8) Применение: скульптура и вырезанный акрил, ткань, двойной цветной лист, резина и т. Д.

2. Параметры:

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (ссылка на блок питания и схема подключения лазерного устройства-Рисунок
1) высоковольтный терминал (HV +) HY-T150 источника питания должен быть подключен к положительному полюсу СО2
Лазерное устройство. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазерный выходной терминал)
Лазерного устройства, через Амперметр или непосредственно.
2) Подключение управляющего сигнала
Контрольный сигнал должен быть надежно подключен к клемме управления HY-T150 электропитания, после
Подключение выходного сигнала DAC и ttl сигнала внешнего компьютера с блоком питания, лазер
Устройство должно работать как положено. Если Лазерная лампа не может работать правильно, следует проверить контрольный сигнал
Правильно или нет (включает в себя проверку спецификации напряжения и логику), если использовать PWM контроль в качестве управления питанием, сделайте
Конечно f≥20KHz, амплитуда (пиковое значение) ≤5V, проверьте и убедитесь, что переключатель защиты WP подключение
Исправьте одновременно.
3) Напряжение на входе:
Входная мощность источника питания HY-T150 должна составлять 220 В переменного тока/50 Гц. Если требуется 110 В переменного тока, пожалуйста, уточните
Прежде чем делать заказ.
4) Прочие ожерелья и подвески:
Группа защитных выключателей также предназначена для обнаружения выключателя воды, вентилятора,
Защита открытого корпуса и так далее.

4. Осторожно!

1. Система водяного охлаждения должна работать правильно при включении лазерного устройства.
2. Цепь высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и отрицательные
Полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства, соответственно.)
3. Следует обратить внимание, чтобы избежать электрического удара после выключения источника питания. (
Требования безопасности изоляции должны быть 40кв между терминалом выхода и "G")
4. Хорошо заземленная трехполюсная розетка должна использоваться для подачи питания для HY-T150 питания. В
Корпус должен быть хорошо заземлен, чтобы избежать удара электрическим током.

Техническое обслуживание лазерного источника питания

1, перед обслуживанием проверьте корпус блока питания нормальное заземление;
2, измерительный блок питания оболочки на рабочей станции или есть ли разница напряжения между верстаком
3, блок питания с высоким давлением на многих местах, после включения питания, рука не может касаться металлических частей устройства
4, прежде чем заменить блок питания внутри устройства, выключите блок питания конденсатора хранения энергии должен быть разряжен полностью и профиль напряжения после подтверждения отсутствия напряжения для следующего шага замены или ремонта
5, если лазерная машина работает нестабильно, или падение работы, может проверить винт электрической цепи, клеммные блоки, такие как, является ли свободным, проводка феномена, такого как окисление.Старый источник питания или блок питания работает в условиях плохой окружающей среды, Обратите больше внимания на состоянии формирования.
6, при обслуживании, не Срывайте внутреннюю кабельную стяжку и соединительный провод, панель управления, или Режьте бесформенные изменения, скорее всего, вызовет все помехи машины или снижение производительности, И даже вызывает лом.

Не работает анализ неисправностей лазерного источника питания CO2:

СО2 лазерная мощность не работает

(1) может быть защита от перенапряжения:
А. Пожалуйста, проверьте, является ли выход питания и положительное подключение лампы надежным!
B. могут быть повреждены или стареют лампы, напряжение пробоя превышает 35 кВ.
(2) Убедитесь, что входной кабель переменного тока и провод управления надежно подключены.
(3) Проверьте Высоковольтную выходную линию на повреждения, утечка может привести к мощности в работе, но лампа не светильник!
(4) провод заземления питания (не выходная мощность черной линии, но первый порт входного терминала переменного тока см. Страницу 3 Руководства) является правильным и надежным доступом к земле.
