Распределительная коробка/распределительная коробка взвешивания/ячейка

---

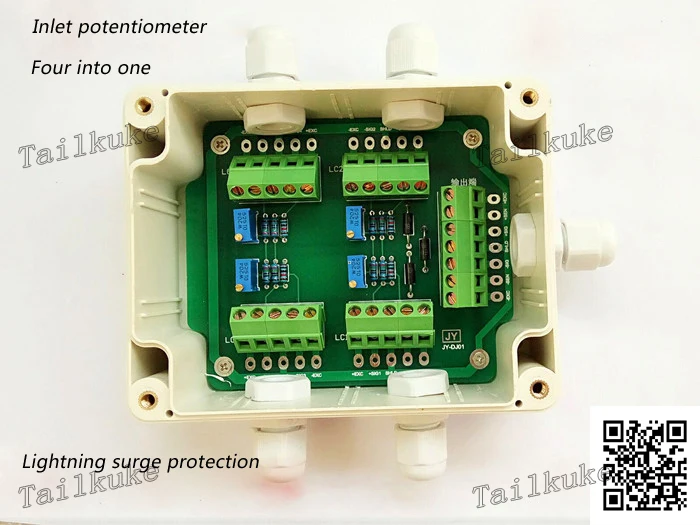

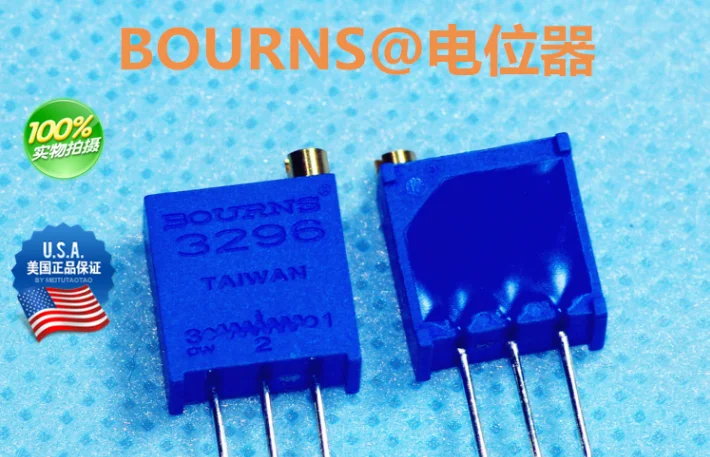

Modname = ckeditor Напольная распределительная коробка, четыре в и один из. Защита от перенапряжения, импортный потенциометр бурн, равномерные изменения регулировки, более стабильная производительность.

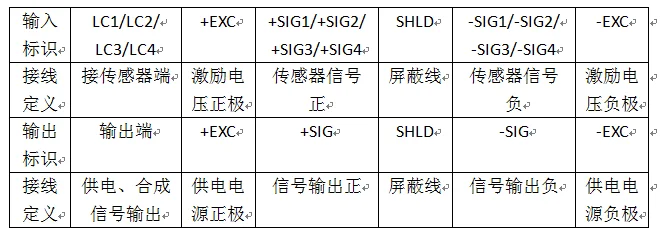

Определение интерфейса

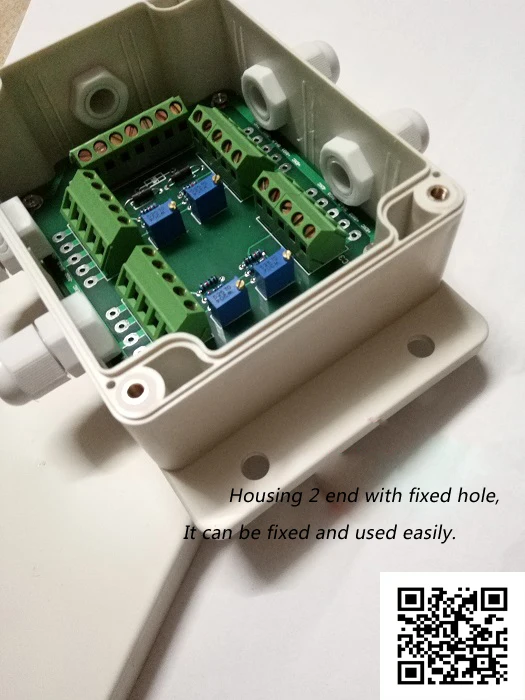

Примечание:Выход + SEN и-SEN соединены с + EXC и-EXC соответственно, независимо от проводки этого порта. Установка Закрепите распределительную коробку в соответствующем положении на корпусе шкалы. Откройте крышку распределительной коробки, проденьте Кабели датчика и сигнальные кабели прибора через соответствующие интерфейсы распределительной коробки, подключите все кабели и затяните все гайки после завершения. Неиспользуемые интерфейсы должны быть запечатаны уплотнительными резиновыми прокладками или резиновой глиной. Удерживайте При затягивании гайки. RJ1: соответствующий датчик регулировки 1 # Примечание: 1. Для весов с разным количеством датчиков этикетка датчика может быть RJ2: соответствующий датчик регулировки 2 # может отличаться. Когда проводка, пожалуйста, обратитесь к схеме проводки весового инструмента. RJ3: соответствующий датчик регулировки 3 #2. Где отмечен EXE или EXC, это относится к напряжению возбуждения, которое зависит от производителя. RJ4: соответствующий датчик регулировки 4 # 2.Отладка(Иногда тяжелый грузовик с почти полной шкалой следует масштабировать несколько раз, прежде чем регулировать разницу угла) Во время установки и ввода в эксплуатацию электронного весового инструмента эксцентриковое испытание нагрузки проводится в четырех точках (или более), где нагрузочная ячейка установлена на корпусе шкалы. Установив 1/3 номинальной нагрузки на четыре угла шкалы (фактически чуть выше того положения, где установлен датчик нагрузки), запишите максимальное и минимальное значение каждого угла, А затем добавьте, чтобы взять среднее. Когда ошибка индикации счетчика находится в пределах 3 делений, вы можете настроить его на диапазон допуска через потенциометр на распределительной коробке, И отрегулируйте соответствующий потенциометр каждой ячейки нагрузки, чтобы сделать значения отображения углов счетчика средним. Значение «закрыто», так что после трех циклов отладки угла давления ошибка каждой эксцентриковой точки нагрузки находится в диапазоне допуска. Если погрешность дисплея измерителя превышает 3 деления, компенсация потенциометра не может компенсировать. Высоту датчика следует сначала отрегулировать, а затем совместить с регулировкой потенциометра, и, наконец, ошибка каждой точки нагрузки смещения будет в пределах допуска. (Примечание: После того, как погрешность индикации нагрузки смещения регулируется в диапазоне допуска, платформа взвешивания должна быть повторена для обеспечения характеристик измерения)
