Шариковый токарный станок фланцевый шпиндель k11 k12 k72 домашний 80 патронов 100 16 мм 19

Шариковый токарный станок фланцевый шпиндель k11 k12 k72 домашний 80 патронов 100 16 мм 19

Принадлежности для рукоделия: Металлообработка Номер модели: фланец патрона 80/100

[Примечание перед съемкой]

Два большинства заданных вопросы:

Почему вал и фланец не сварные, но с использованием точечной сварки?

Из-за помех подходит шпинделя корень шпинделя, незначительных помех при составляет около 0,05 мм. Процесс сборки собран с 50 тонн точность печати. Вал и фланца очень плотная и плотный, и концентричность вала и фланца тоже очень хорошо. Силу можно надежно доставить на вал, а затем добавить. Машина для точечной сварки эквивалентно слой страховки. Поскольку вал изготовлен из высокоточной бесшовной стальной трубки (допуск g6), его точность очень чувствительна к температуре, особенно высокая температура точечной сварки. Если это немного непроизвольно, это деформирует и потеряет точность. Точечная сварка является наиболее подходящим способом. То есть, даже если вы купите его обратно, поместите фланец шпинделя jointRemoveThe, который по-прежнему плотно прилегает к центру вала, фланец не будет легко упасть, И сила разумная, безопасная и надежная. Таким образом, наши шпиндель с фланцем гораздо лучше, чем безопасность, Прочность и точность шпинделей.

Цена на этот набор шпинделей является разумной и доступной, и это определенно ниже, чем наша цена, но та же цена определенно лучше, чем качество и качество изготовления. Если вам нужна определенная сумма или нужно определённое количество долговременных неровностей, вы можете обсудить это со службой поддержки клиентов. Чем больше количество устанавливается, тем выше ставка дисконтирования и постоянная точность качества. Приветствуется сотрудничество.

По умолчанию: патрон и фланец для расчистки, с точной регулировкой пространства, не подходит для отделки, например, деревообрабатывающий токарный станок, сверлильный станок, деревообрабатывающий станок по оси а, деревообрабатывающий четырехосевой.

Этот шпиндель предназначен для обработки деревообрабатывающего станка по дереву. Кроме того, Мы не гарантируем возврата товара. Для других видов применения или модификации, пожалуйста, учтите это по своему выбору.

[Параметры]

Опция 1: один шпиндель с 80 фланцами (без шкива подшипника, подшипника, патрона) (для k11, k12)

Опция 2: один шпиндель с 100 фланцами (без шкива подшипника, подшипника, патрона) (для k11, k12)

Опция 3: один комбинированный фланцевый шпиндель 80 (без шкива подшипника, подшипника, патрона), модели k11, k12, k72 универсальные

Опция 4: один комбинированный фланцевый шпиндель 100 (без шкива подшипника, подшипника, патрона), модели k11, k12, k72 универсальные

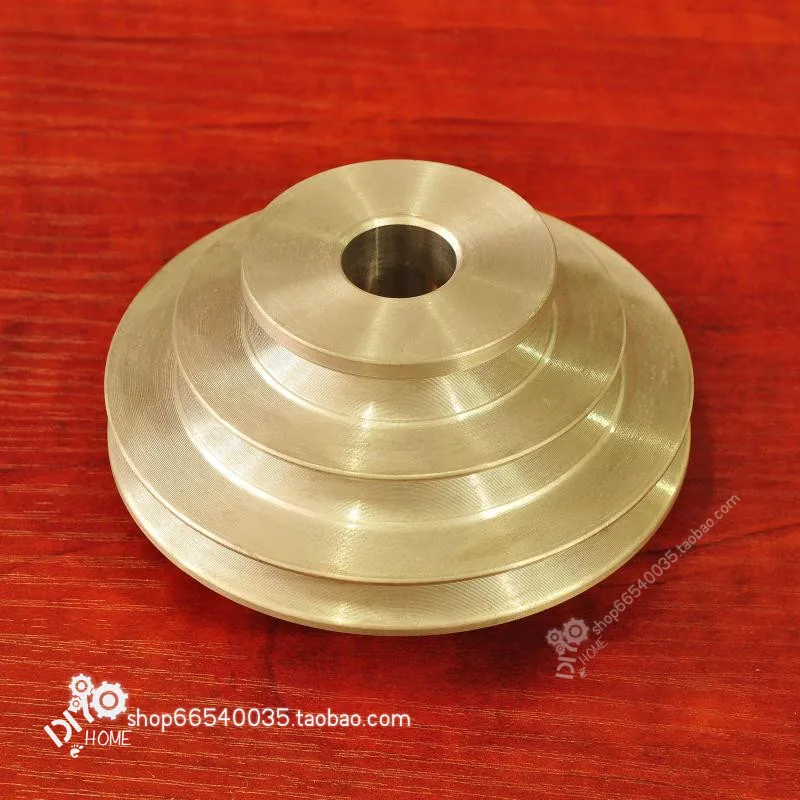

Если вам нужен шкив, подшипник или патрон, пожалуйста, свяжитесь со службой поддержки!

【Baby parameters】

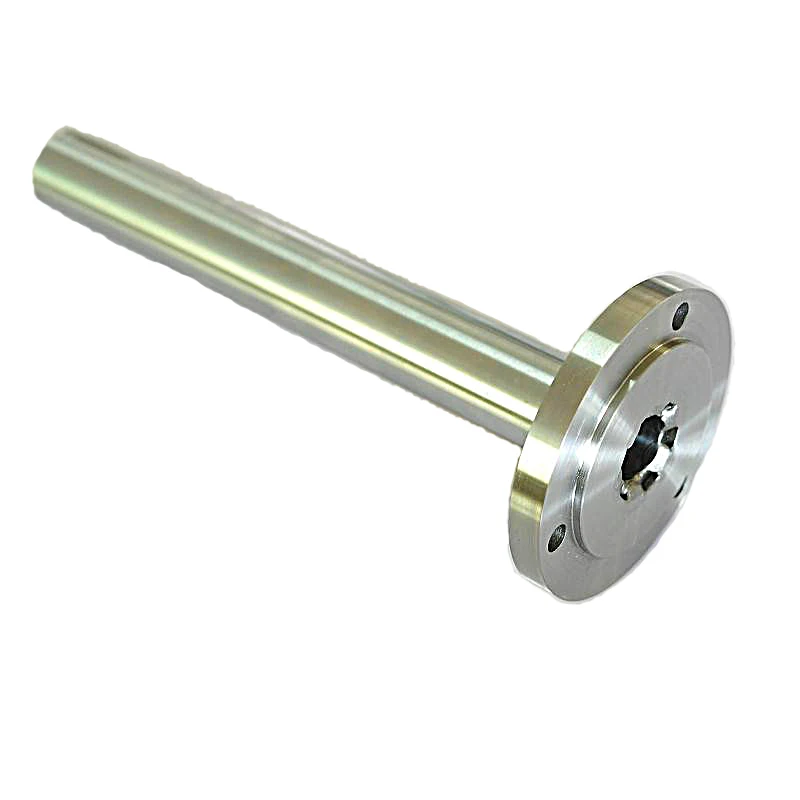

Ось шпинделя: диаметр вала 25, общая длина фланца составляет около 205 мм, а сквозное отверстие-около 19 мм. Поскольку отверстие 80-го патрона составляет всего 16 мм, общее отверстие после загрузки патрона составляет около 16 мм. Твердость: HRc 55-62 ° шпиндель принимает точность обработки с ЧПУ параметры: вертикальный угол осевого центр и торцевая поверхность фланца ≤ 0,03 мм, осевой центр и концентратор фланца составляет ≤ 0,03 мм, а осевой внешний диаметр-g6.

K11, k12 фланцевые патроны по умолчанию, фиксирующие отверстия 3, подходят для самоцентрирующегося патрона связи.

Фланцевый патрон K72, фиксирующее отверстие 4 по умолчанию, подходит для патрона с одним действием.

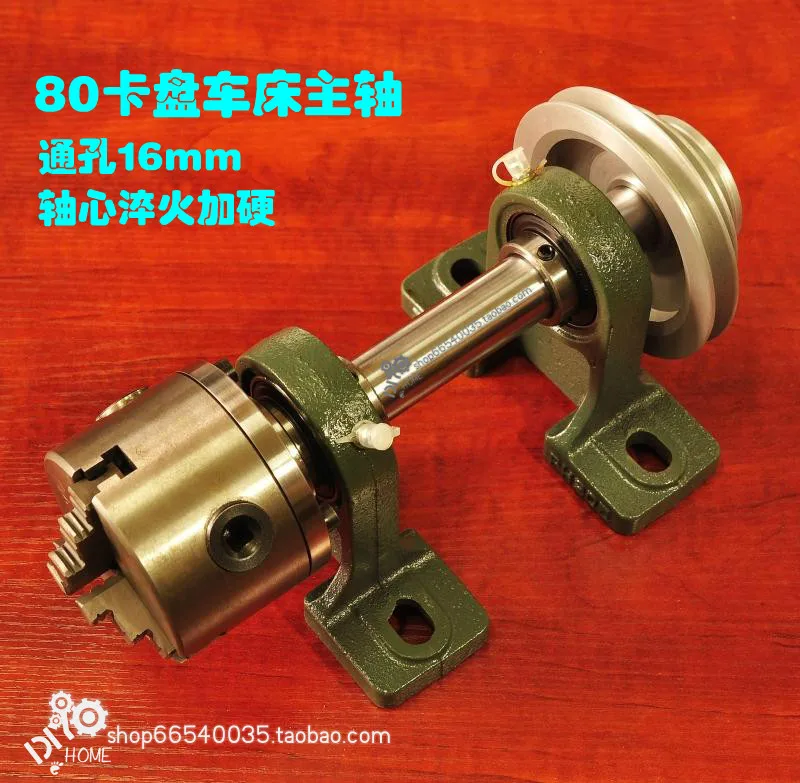

Фланцевый главный вал 80 карт, после установки 80 патронов, общий сквозное отверстие составляет около 16 мм.

Шпиндель с фланцевым патроном 100, после установки 100 патронов, общее отверстие составляет около 18-19 мм.

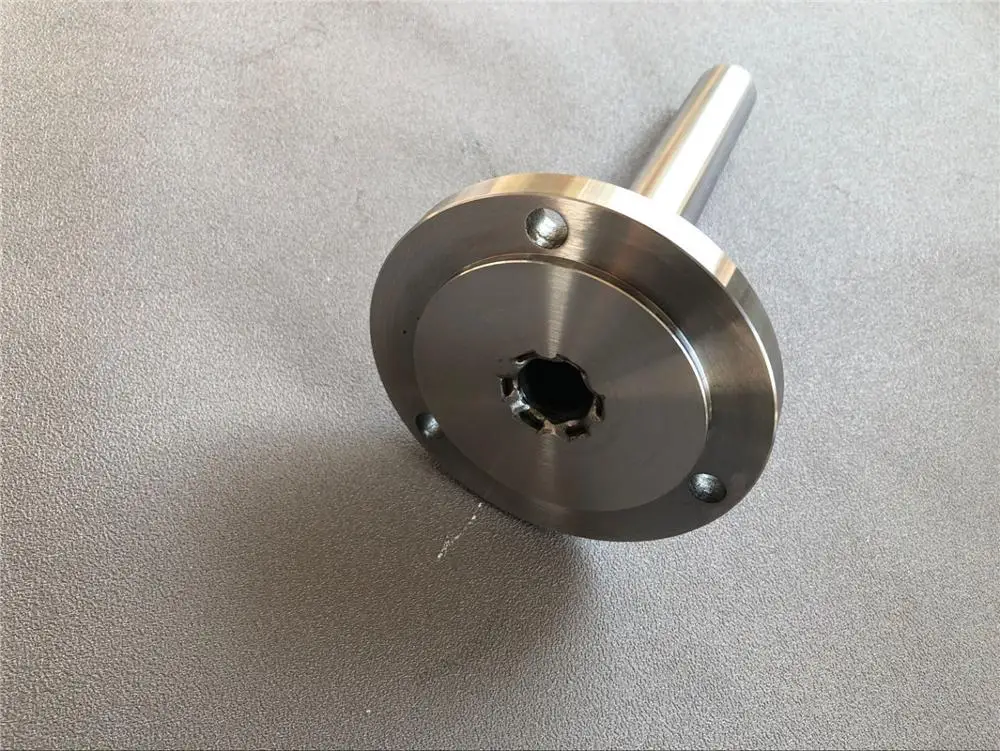

В главный вал передаточного механизма выполнен и фланца оснащены подставка (плотное прилегание) + торца крепится с помощью точечной сварки. Незначительных помех при подходит и вал являются более точными. Из-за небольшого количества машина для точечной сварки, шпинделя меньше деформируется под воздействием тепла и не будет деформироваться. Уменьшить точность вала.

Принцип выравнивания зазоров, Прецизионная коррекция:

После установки патрон удерживает стандартный стержень, вращает шпиндель, внимательно отслеживает Эксцентричное направление патрона, маркирует эксцентричность, а затем перемещает патрон пополам в обратном направлении.

Затем поверните шпиндель и Соблюдайте эксцентричность. Если есть смещение, отрегулируйте его снова, как описано выше, пока оно не будет удовлетворительным.

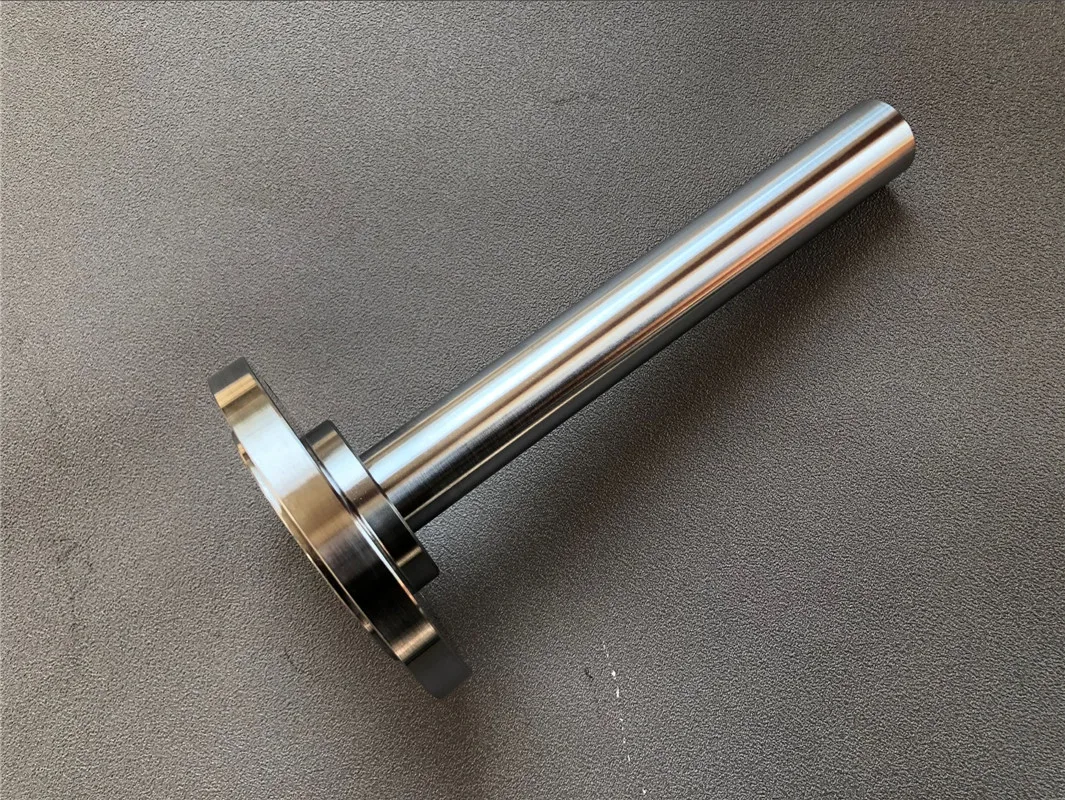

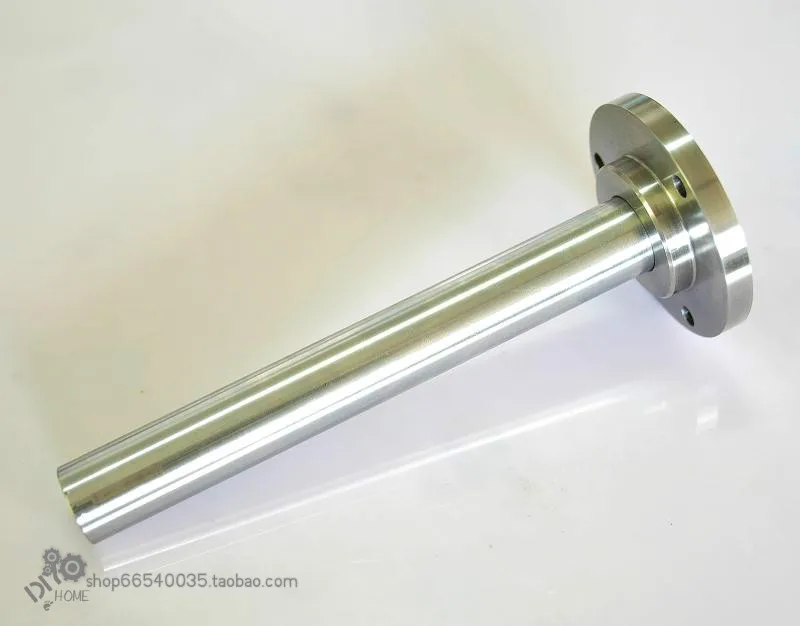

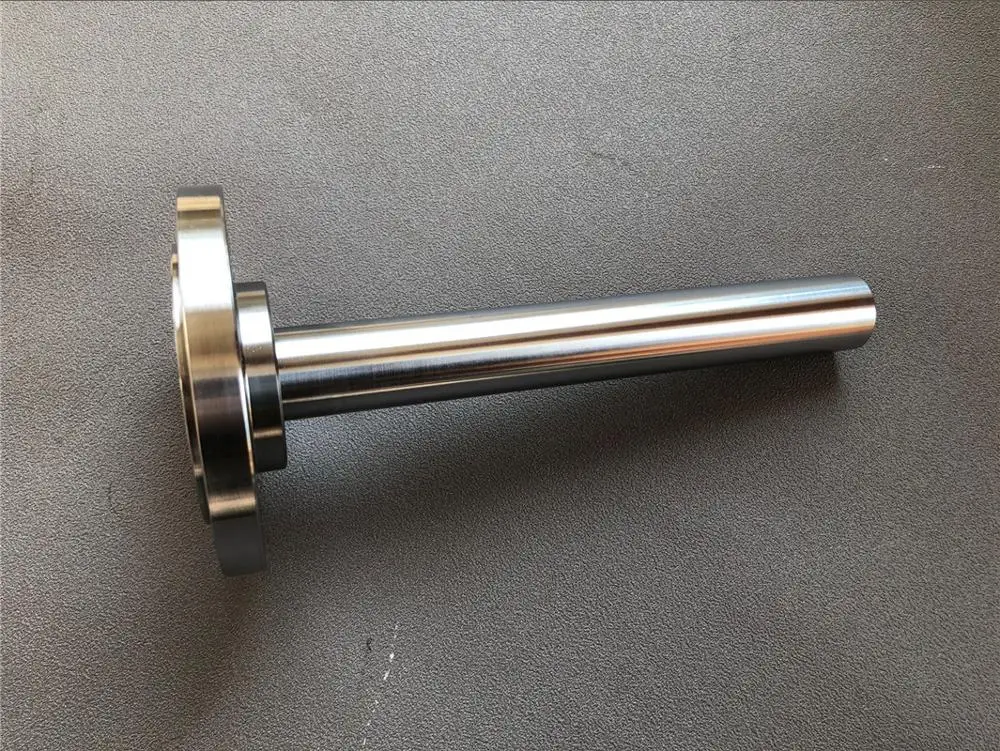

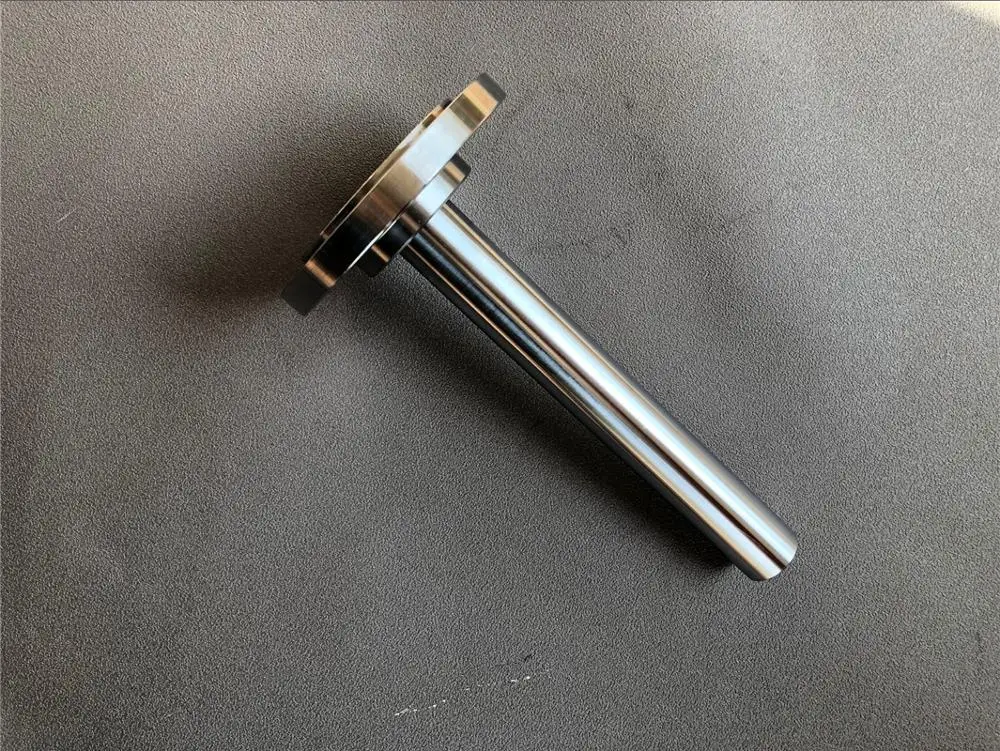

[Фото товара]

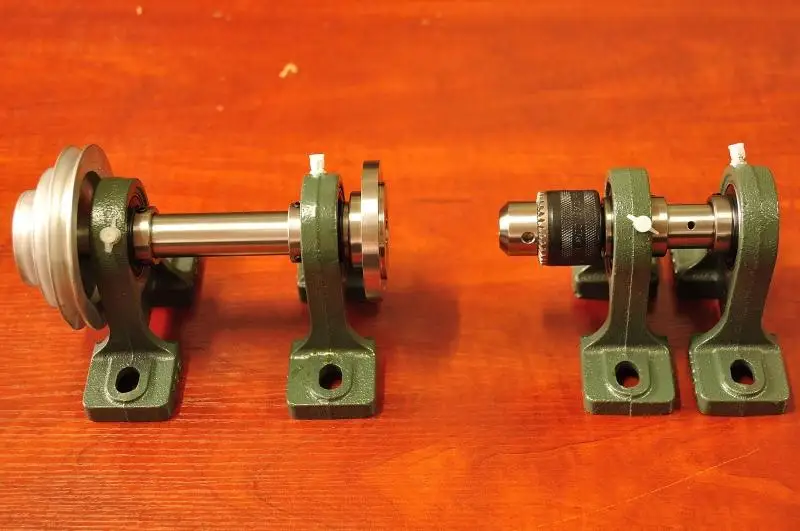

[Пример использования] подтверждение: нет специальных объяснение о том, что дополнительные детские или аксессуары в ''[пример использования]'' только для дисплея, не прилагаются в продаже детской одежды.

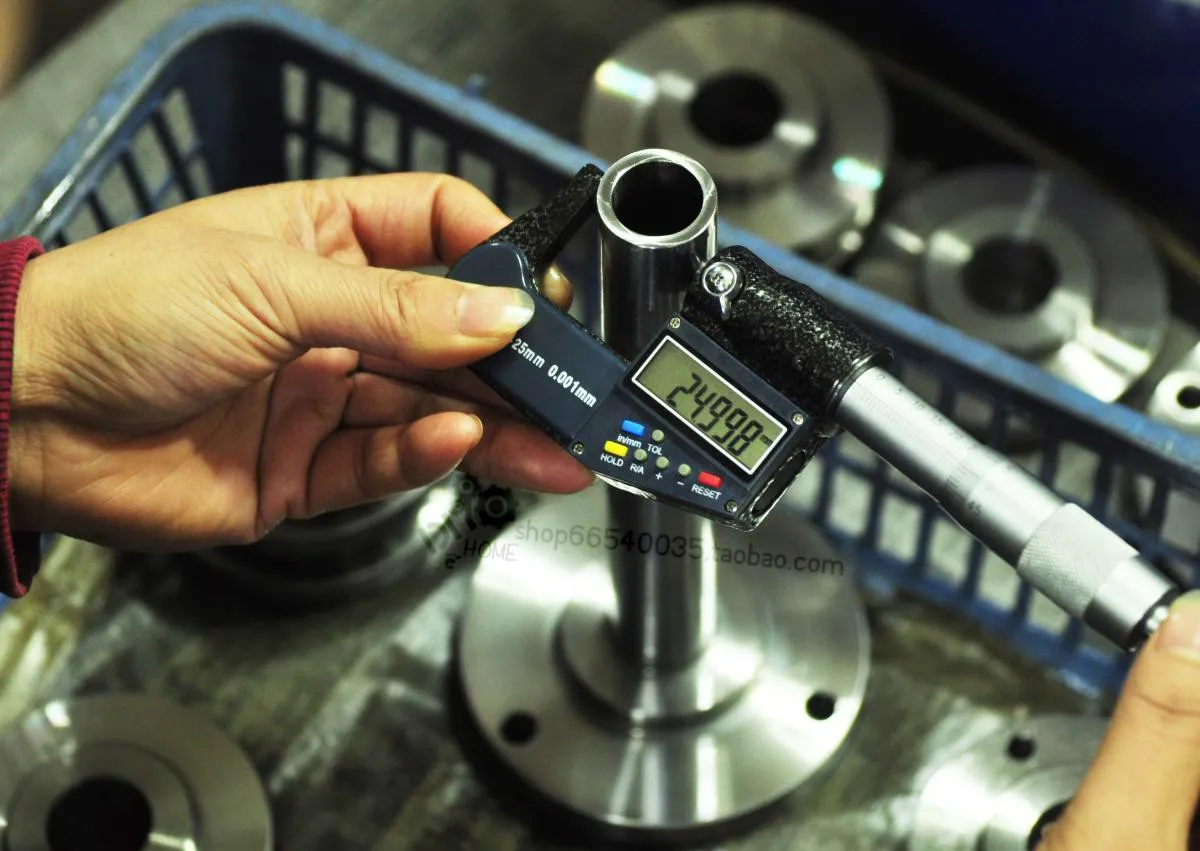

На фото со склада:

48510

Соответствующие сферы применения
