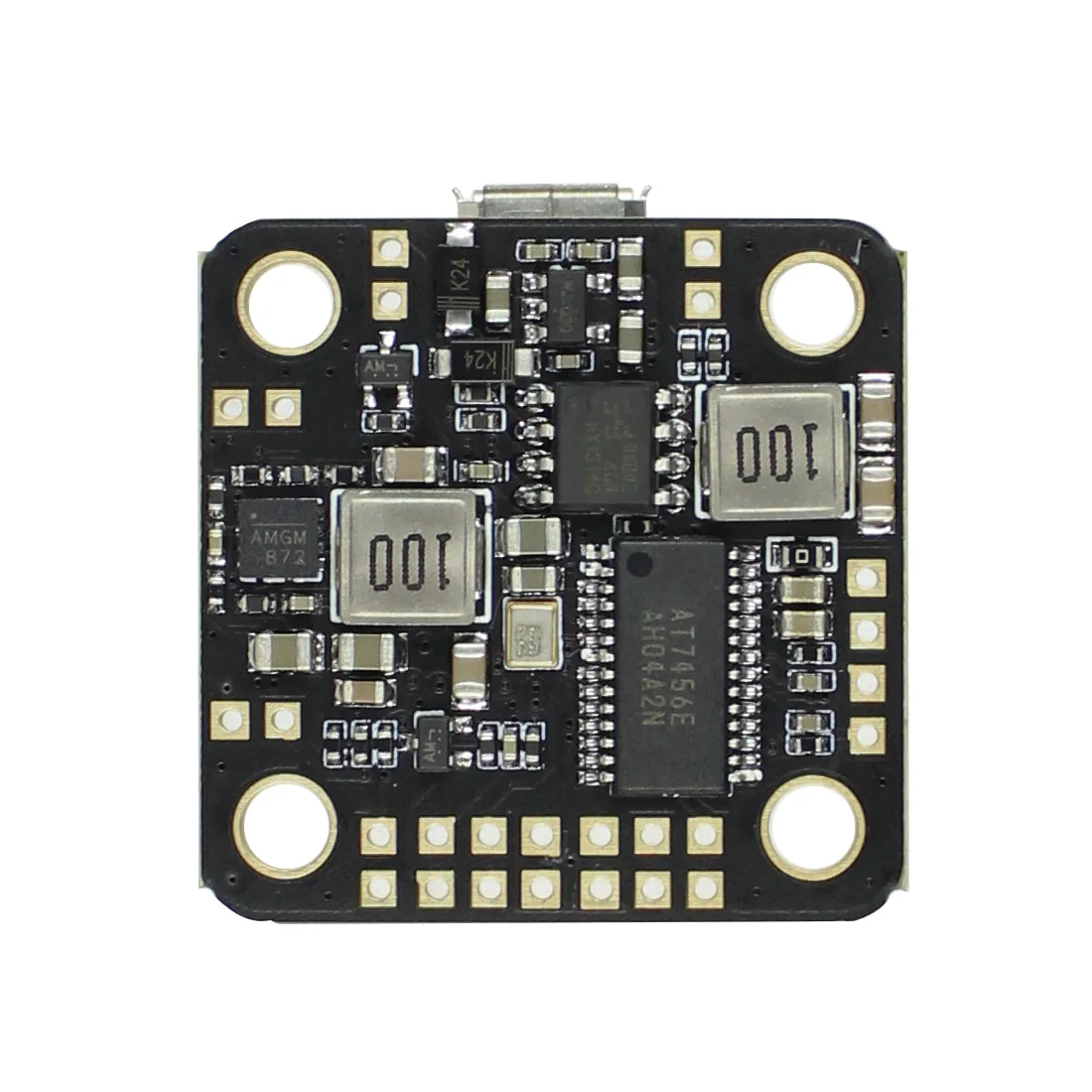

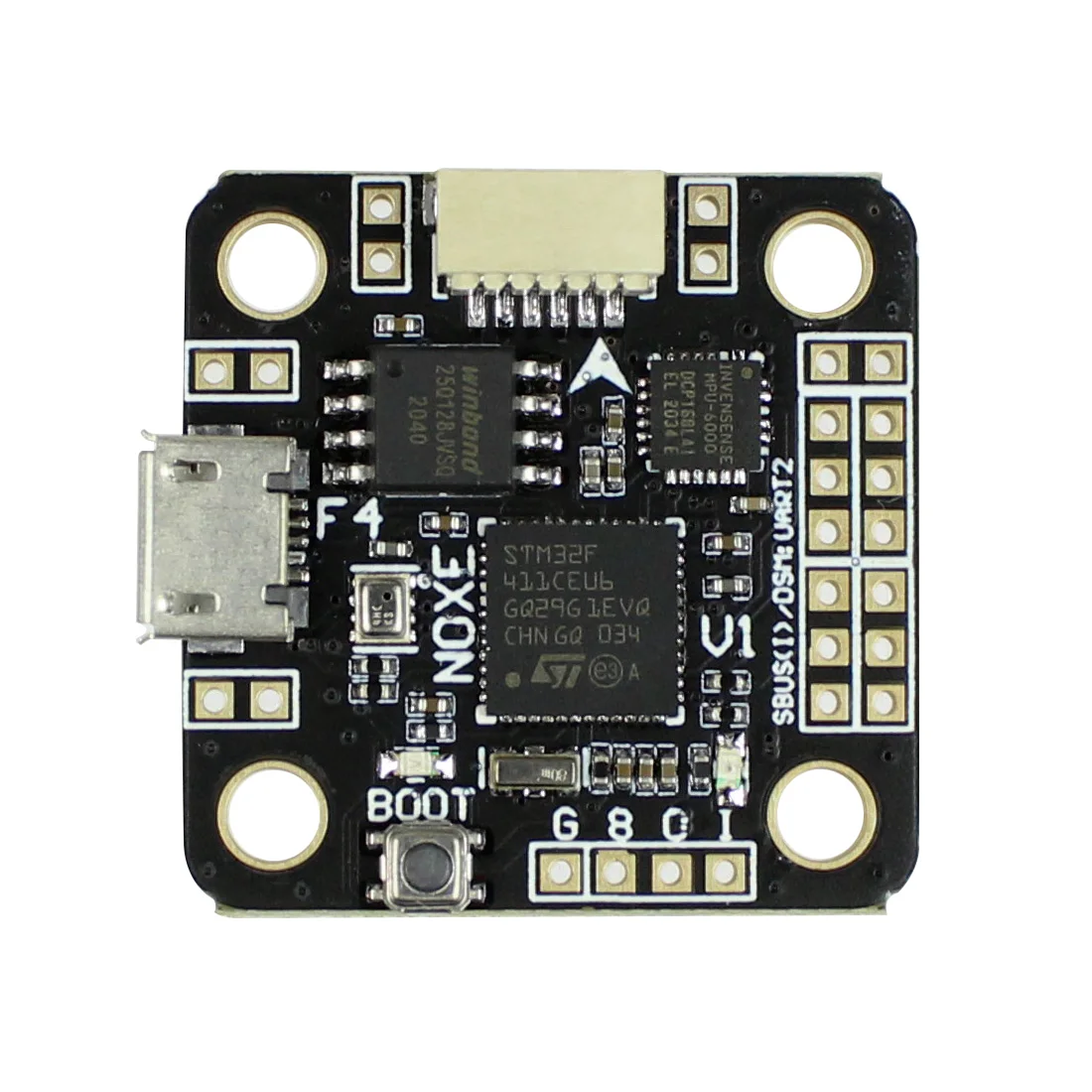

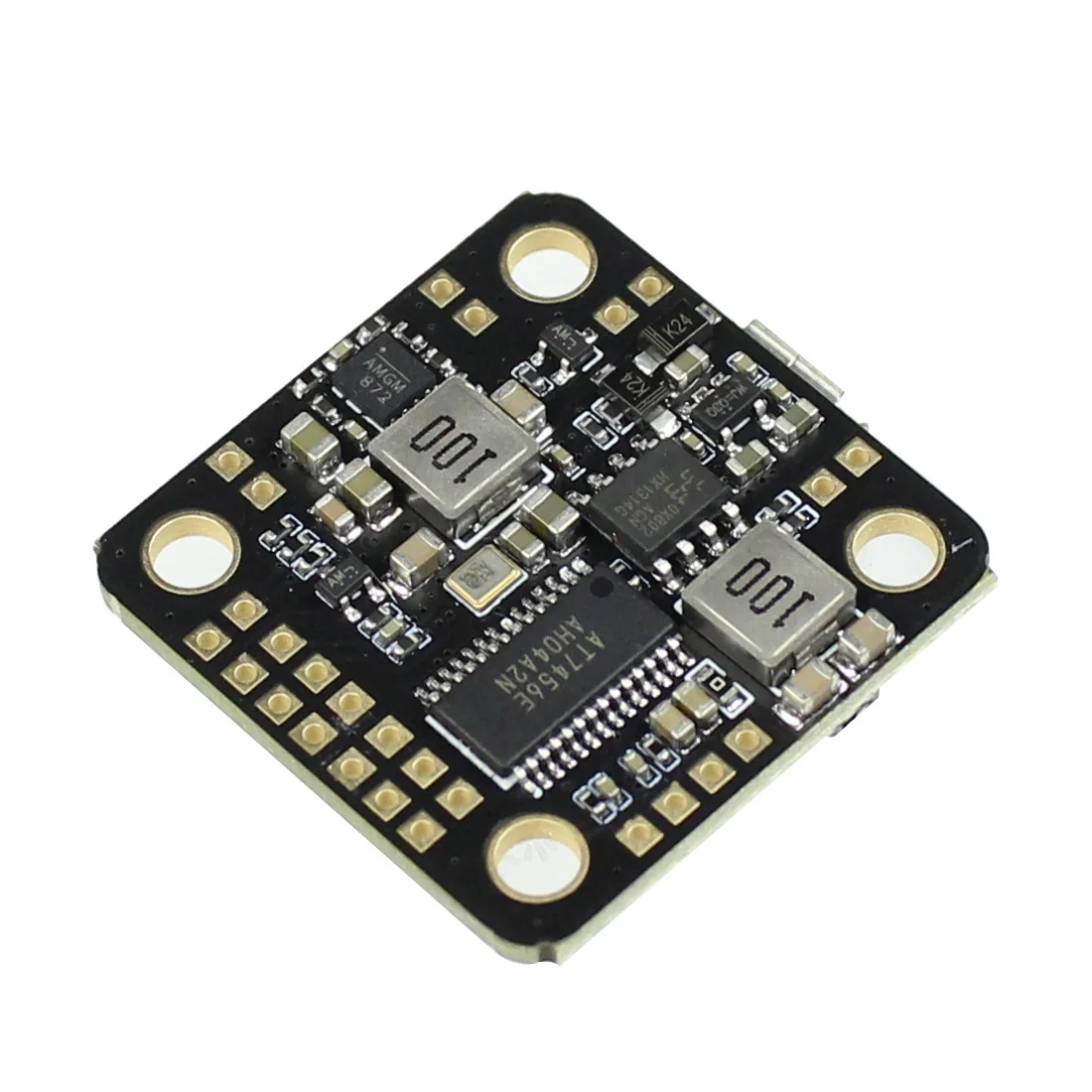

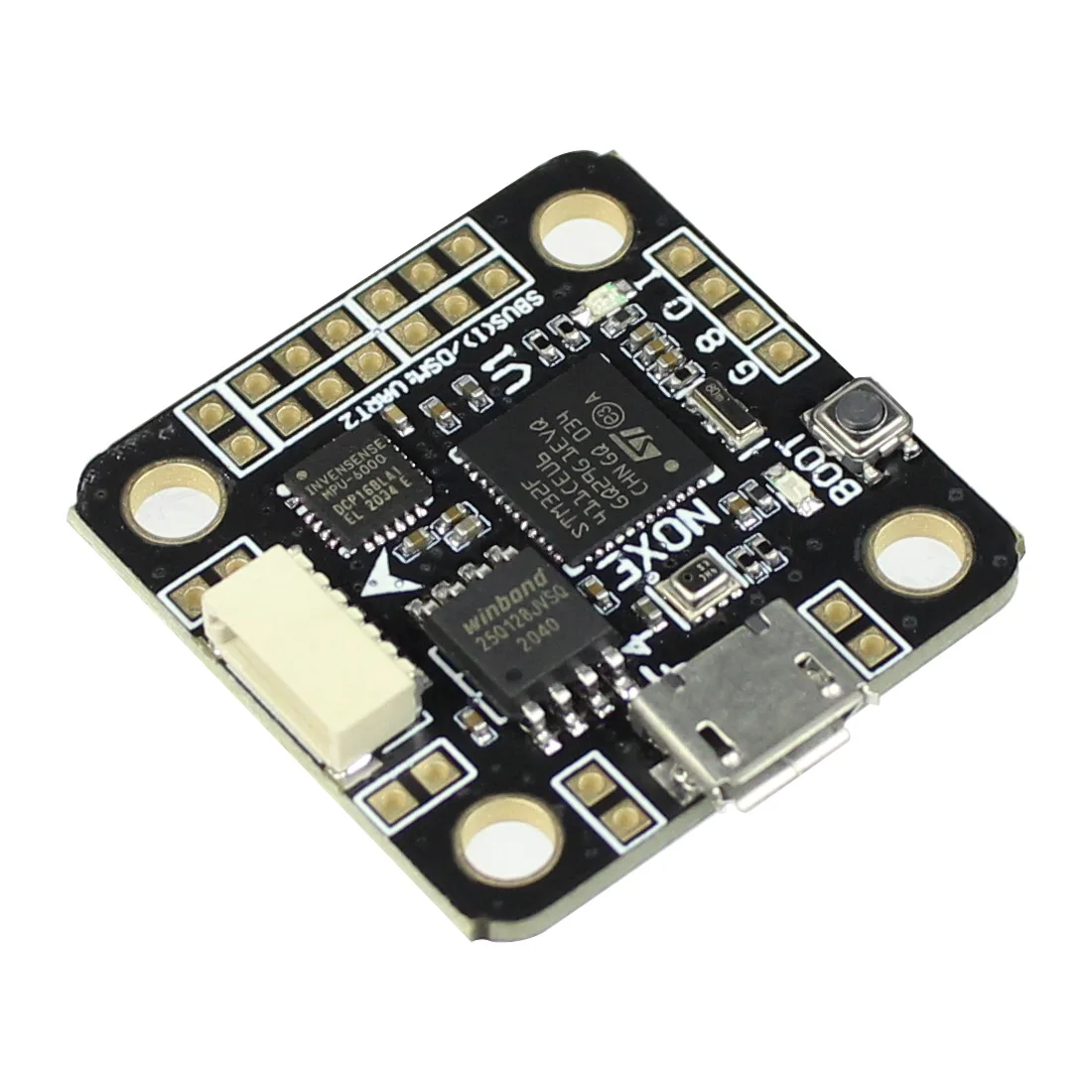

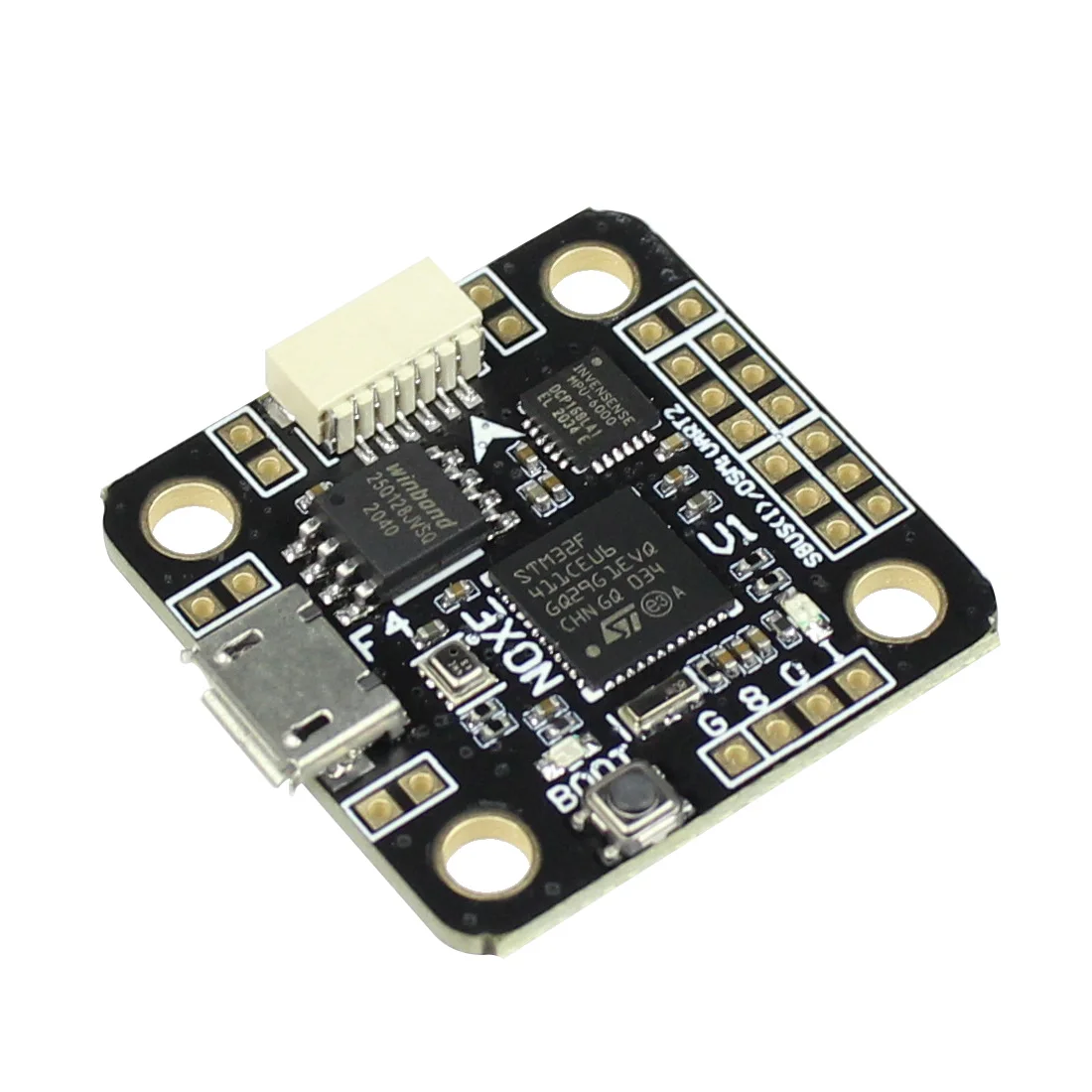

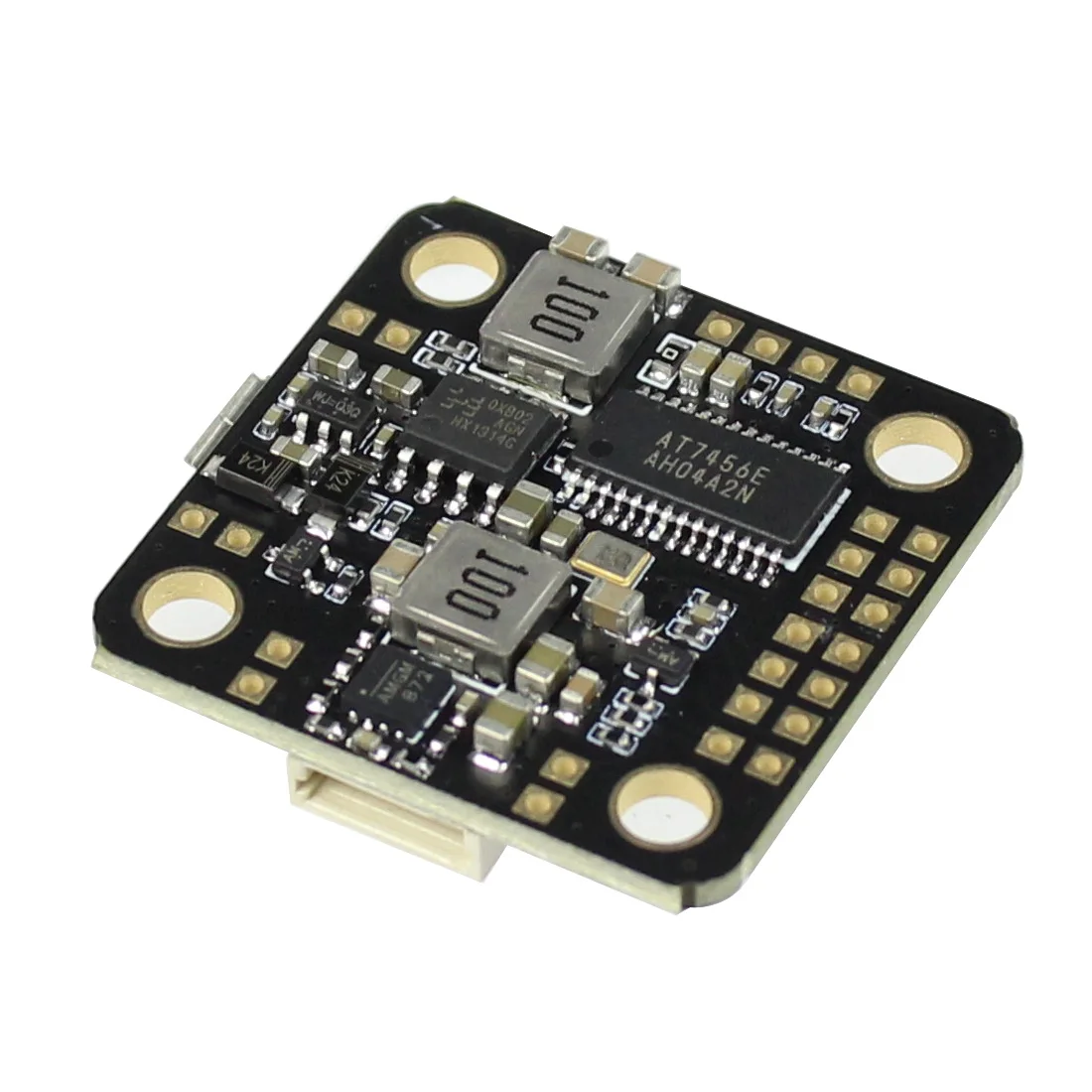

F4 полета Управление PDB STM32 интегрированная доска OSD 5V BEC для Марсианская рептилия II

F4 полета Управление PDB STM32 интегрированная доска OSD 5V BEC для Марсианская рептилия II

Это использование STM32F405 с MPU6000 основной FPV небольшой шасси с управлением полетом, входное напряжение 2S-6S, BEC-5V выход поставляется с 3A током, для поддержки рынка основных PPM, SBUS, IBUS, DSM2 / DSMX и так далее машины. Интерфейс LED_STRIP, активный интерфейс buzzer. С интегрированным OSD функция, поддержка экранного меню параметры, Поддержка новейших DSHOT ESC.

Заводские прошивки: betaflight_3.2.0_OMNIBUSF4SD

Аппаратная конфигурация:

Мастер: STM32F405RGT6

Датчик: MPU6000

Приемник: Поддержка PPM, SBUS, IBUS, DSM2 / DSMX и так далее

LED_STRIP интерфейс

Активный звуковой интерфейс

Не черный ящик

Встроенный амперметр, электрический ток обнаружения

Серверный компьютером с экранным меню интерфейс

Поставляется с BEC 5V 3A

Габаритные размеры 42*36 мм (включая проволочные склеивающиеся колодки длиной)

Расстояние между отверстиями 20*20 мм

Диаметр 4,1 мм

Вес 9,3 грамм

Обратите внимание: так как перед тем, как многие клиенты выражают мнение о том, что плата имеет нестабильный встряхнуть проблемыС ICM20608 датчикТеперь мы используем наиболее стабильныеЧипMPU6000На плате.

Новый F4 управление полетом:

1. Использование прошивки OMNIBUSF4

2. Master STM32F405 GRT6 Частота обновления до 8K.

3.PCB 3 унции толщина меди для повышения стабильности тока и быстрого охлаждения

4.BEC 5V3A выход

5. Подвергается тормозные колодки для легкой пайки и отказ от традиционных распределительных щитов.

6 Совместимость со всеми рынками ESC

7. Управления полетом IMU с интегрированным OSD без чистки независимых прошивки, поддержка BF наземная станция ссылка серверный компьютером с экранным меню

8. Интегрированный гальванометр, мониторинг в режиме реального времени потребляемой мощности и другие данные

9. Вы можете использовать пульт дистанционного управления для регулировки OSD данных, таких как управление полетом PID

10. Открытые порты можно отрегулировать от серверный компьютером с экранным меню карта, как, например, мощность, частотный диапазон частоты (поддержка для удобный емкостный Мини-стилус, служащий также в карты, такие как черный овец легенда, и в скором времени DYS карта)

11.F4 управления полетом с помощью независимых четыре демпфирующая бобышка, может отфильтровать вибрации двигателя, таким образом, что опыт полета лучше

ESC M1-M4: Подключите шнур питания

V + ленты: в соответствии с ESC линии электропередачи нужно подключить положительный и отрицательный полюс, с '-' на земле.

B + - B-: вход литиевой батареи

Загрузка: кнопка загрузки (используется в качестве прошивки кисти)

+ 5В: с 3A выход, может быть подключен к изображению, приемник, камера.

Заземление: заземления

Vout: видеовыход, затем передача изображения линия сигнала

Вин: видео вход, затем камера сигнальный кабель

Светодиод: программируемый сигнал LED_Strip

RX6 (S): подключите приемник SBUS здесь

RX1 (D): Подключите DSM2 / DSMX / IBUS приемник здесь

PPM: здесь PPM приемник

VBAT: Широкий диапазон напряжения изображение положительный источник питания (с батареей напряжения синхронизации), в тех случаях, когда напряжение питания

Буз +, Буз-: BB кольцо на линии (поддерживает только активный зуммер, различать положительный и отрицательный)

RX3, TX3: последовательный порт URAT3

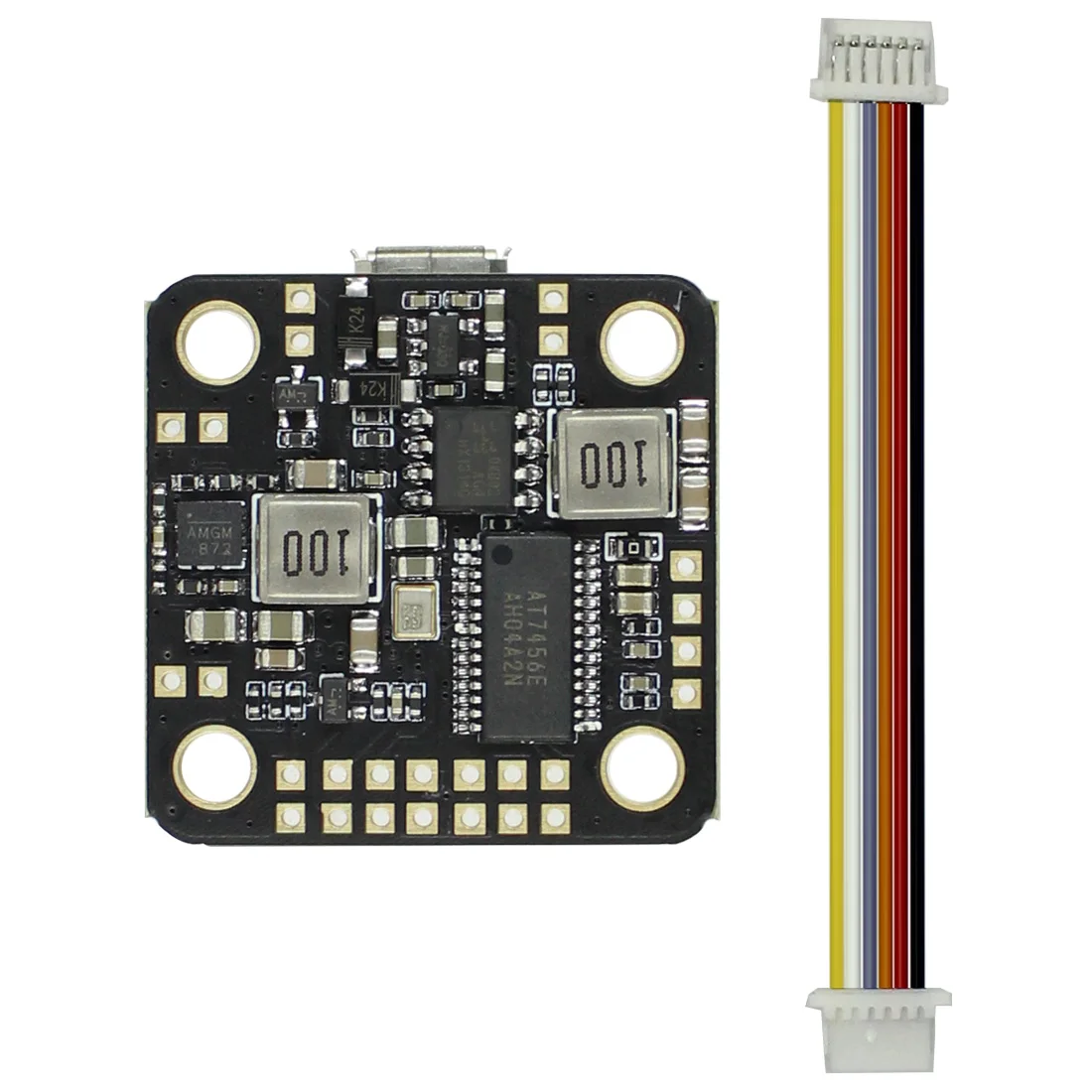

Пакет включает в себя:

1 X Полетный контроллер омнибусF4PDBПолетный контроллер

4 xАнтивибрационный резиновый шар
