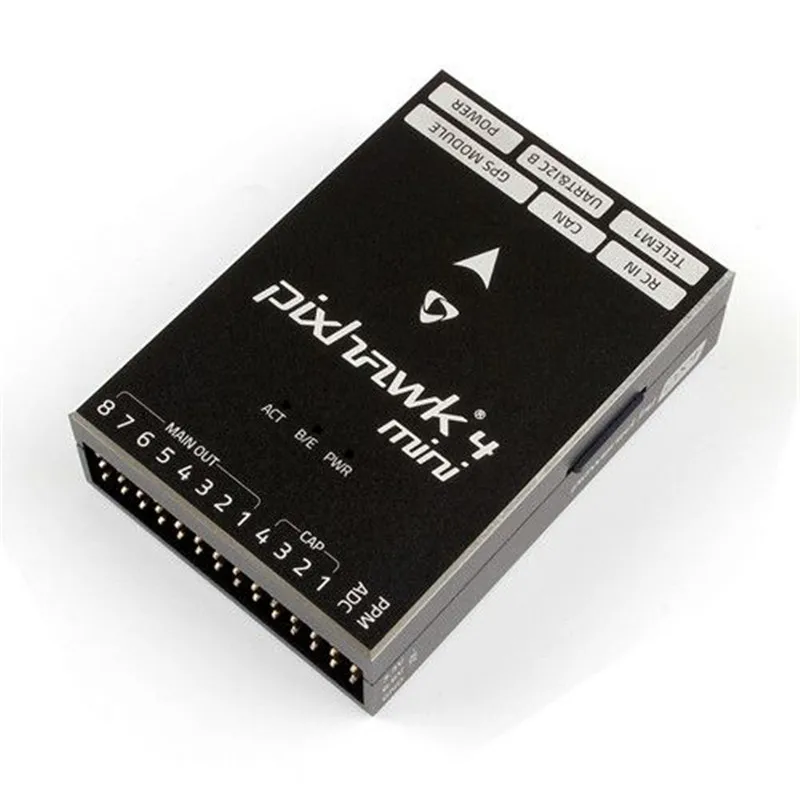

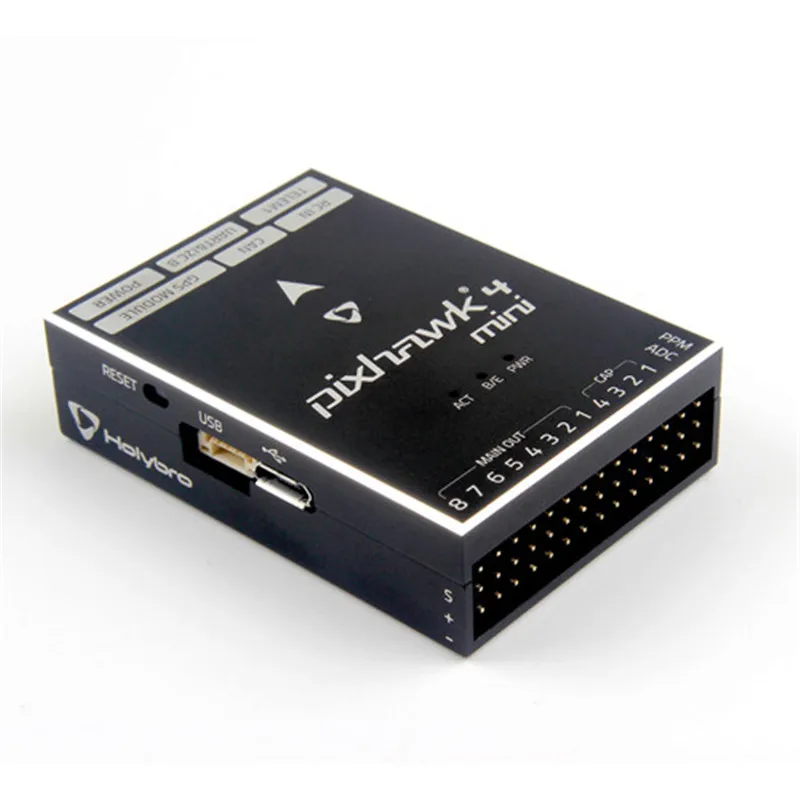

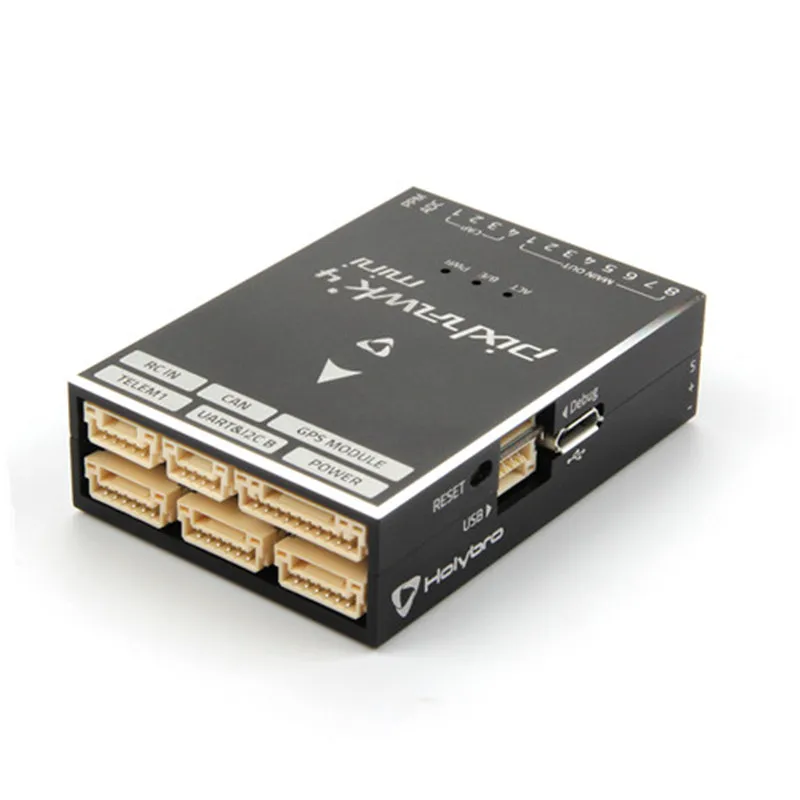

Holybro Pixhawk 4 мини автопилот и телефон GPS модуль версия PM02 V2 плата управления

---

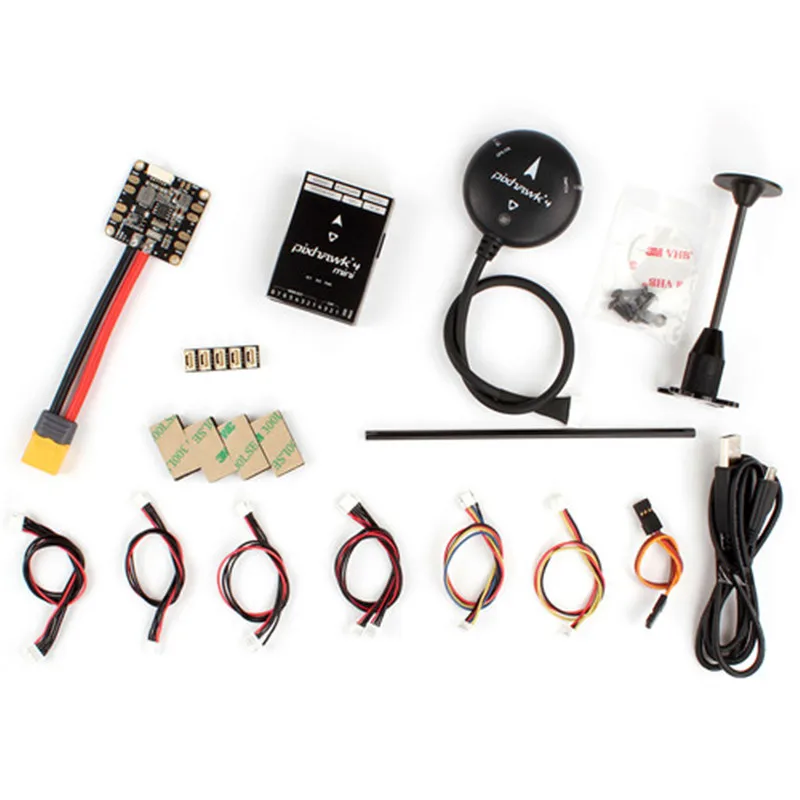

Holybro Pixhawk 4 мини автопилот и Neo-M8N GPS модуль и PM02 V2 версия плата управления питанием для Racer drone Контроллер полета

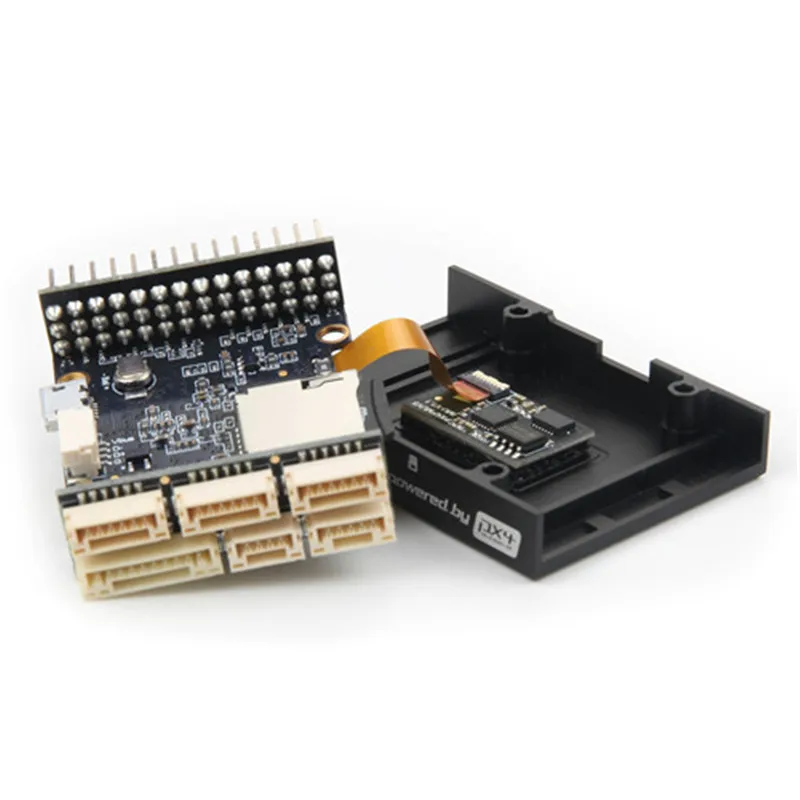

Особенности Мини-автопилот Pixhawk® 4 предназначен для инженеров и любителей, которые хотят подключиться к мощности Pixhawk 4, но работают с небольшими дронами. Pixhawk 4 Mini использует процессор FMU и ресурсы памяти от Pixhawk 4, устраняя интерфейсы, которые обычно не используются. Это позволяет Pixhawk 4 Mini быть достаточно маленьким, чтобы поместиться в 250 мм racer drone. Pixhawk 4 Mini был разработан и разработан в сотрудничестве с Holybro® и Auterion®. Он основан на стандарте дизайна Pixhawk FMUv5 и оптимизирован для запуска программного обеспечения управления полетом PX4. Версия прошивки Pixhawk4 mini: 1.8.0 dev   Подробная информация о продукте Основной процессор FMU: STM32F765 32 бит Arm® Cortex®-M7, 216 МГц, 2 Мб памяти, 512кб оперативной памяти Встроенные датчики: Accel/Gyro: ICM-20689 Accel/Gyro: BMI055 Магнитометр: IST8310 Барометр: MS5611 GPS: ublox Neo-M8N GPS/ГЛОНАСС приемник; Встроенный магнитометр IST8310 Интерфейсы: 8 pwm-выходы 4 выделенных PWM/Ввод входов на FMU Выделенный вход R/C для CPPM Выделенный вход R/C для Spektrum / DSM и S.Bus с аналоговым/PWM RSSI входом 3 последовательных порта общего назначения 2 I2C порты 3 шинам SPI 1 CANBUS для CAN ESC Аналоговые входы для напряжения/тока батареи 2 дополнительных аналоговых входных сигналов Мощность Системы: Мощность кирпича вход: 4,75 ~ 5,5 В Входная мощность USB: 4,75 ~ 5,25 в Серводвигатель вход: 0 ~ 24 В Макс. Датчик тока: 120A Вес и Габариты: Размеры: 38x55x15.5mm Другое характеристики: Рабочая температура: -40 ~ 85 ° c Некоторые советы: PX4 Docs Ardupilot Docs Просмотров: Pixhawk 4 мини проводка быстрого запуска Pixhawk4Mini_Pinouts Pixhawk4-GPS-Quick-Start-Guide Схема подключения:   Деталь упаковки   Посылка 1 Pixhawk4 Мини-1 шт. GPS модуль Pixhawk4 x 1 PM06 V2 плата управления питанием x 1 Плата сплиттера I2C x 1 От 6 до 6 pin кабель (питание) x 1 На возраст от 4 до 4 pin кабель (CAN)-1 шт. 6-4 pin кабель (кабель)-1 шт. От 6 до 4 pin и 4 pin "Y" кабель x 1 От 6 до 6 pin кабель (отладка) x 1 PPM/SBUS out кабель x 1 Кабель приемника XSR x 1 Приемник DSMX кабель х 1 Кабель приемника SBUS x 1 USB кабель-1 шт. 'X'type складной пьедестал Крепление x 1 70 мм и 140 мм карбоновый стержень отстоящий x 2 Набор пены x 1 Руководство по быстрому запуску Pixhawk4 mini x 1 Посылка 2 Pixhawk4 Мини-1 шт. PM06 V2 плата управления питанием x 1 Плата сплиттера I2C x 1 От 6 до 6 pin кабель (питание) x 1 На возраст от 4 до 4 pin кабель (CAN)-1 шт. 6-4 pin кабель (кабель)-1 шт. От 6 до 4 pin и 4 pin "Y" кабель x 1 От 6 до 6 pin кабель (отладка) x 1 PPM/SBUS out кабель x 1 Кабель приемника XSR x 1 Приемник DSMX кабель х 1 Кабель приемника SBUS x 1 USB кабель-1 шт. Набор пены x 1 Руководство по быстрому запуску Pixhawk4 mini x 1   Детальные изображения
