FellTech FY6800 40M 40 МГц 2 канальный DDS произвольный сигнал 250MSa/s 8192*14 бит 100 сигналов

FellTech FY6800-40M 40 МГц 2-канальный DDS генератор произвольных сигналов 250MSa/s 8192*14 бит 100 МГц измеритель частоты волны VCO US

Особенности:

1. Использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.

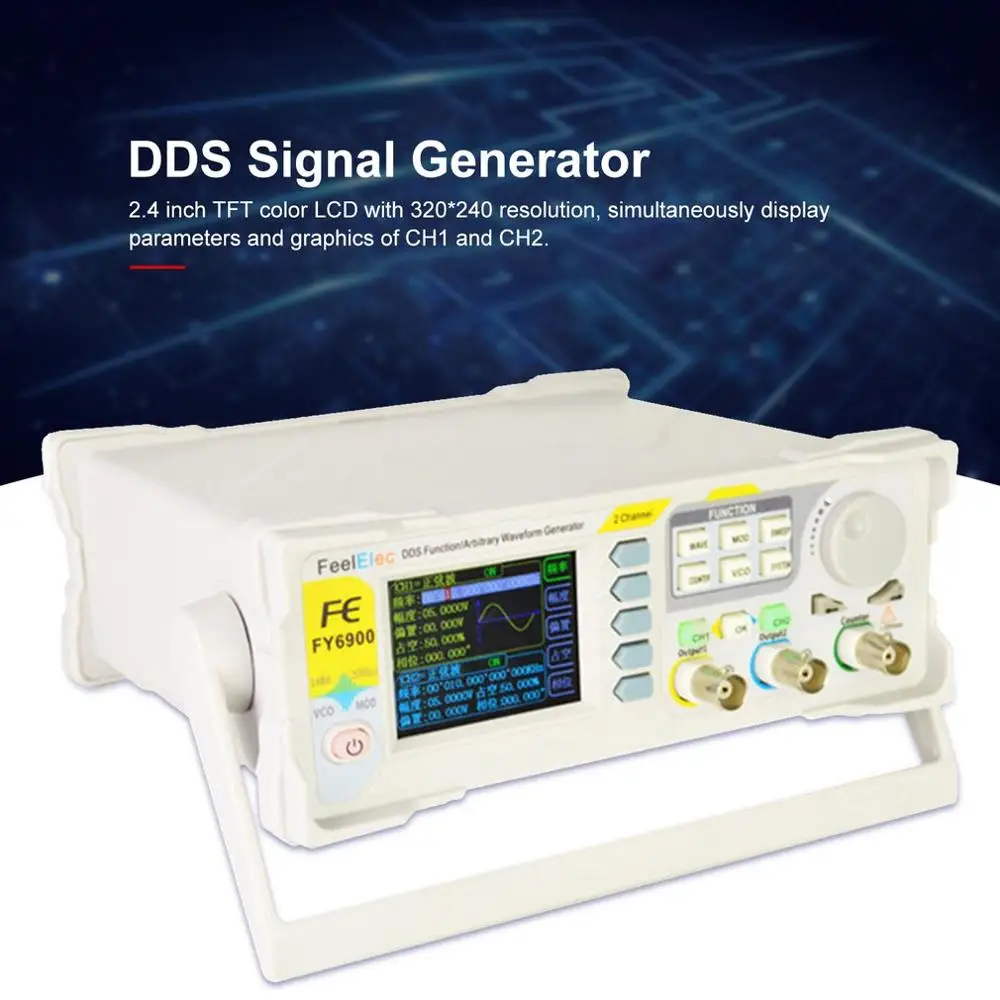

2.2.4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, одновременные параметры дисплея и графика CH1 и CH2.
3. Используйте мягкие силиконовые ключи вместо традиционных патч-ключей, более длительный срок службы и более удобный для работы инструмента.
4. Используйте 14-битный высокоскоростной чип конвертера D/A (погрешность вывода 5Vpp составляет менее 1МВ), частота дискретизации 250MSa/s и 14-битное вертикальное разрешение.
5. Может выводить до 98 групп функций/произвольной формы: 34 группы заданных сигналов и 64 группы пользовательских сигналов.
6. Позволяет хранить 64 файла данных произвольной формы, каждая глубина хранения сигнала составляет 8192 точек * 14 бит.

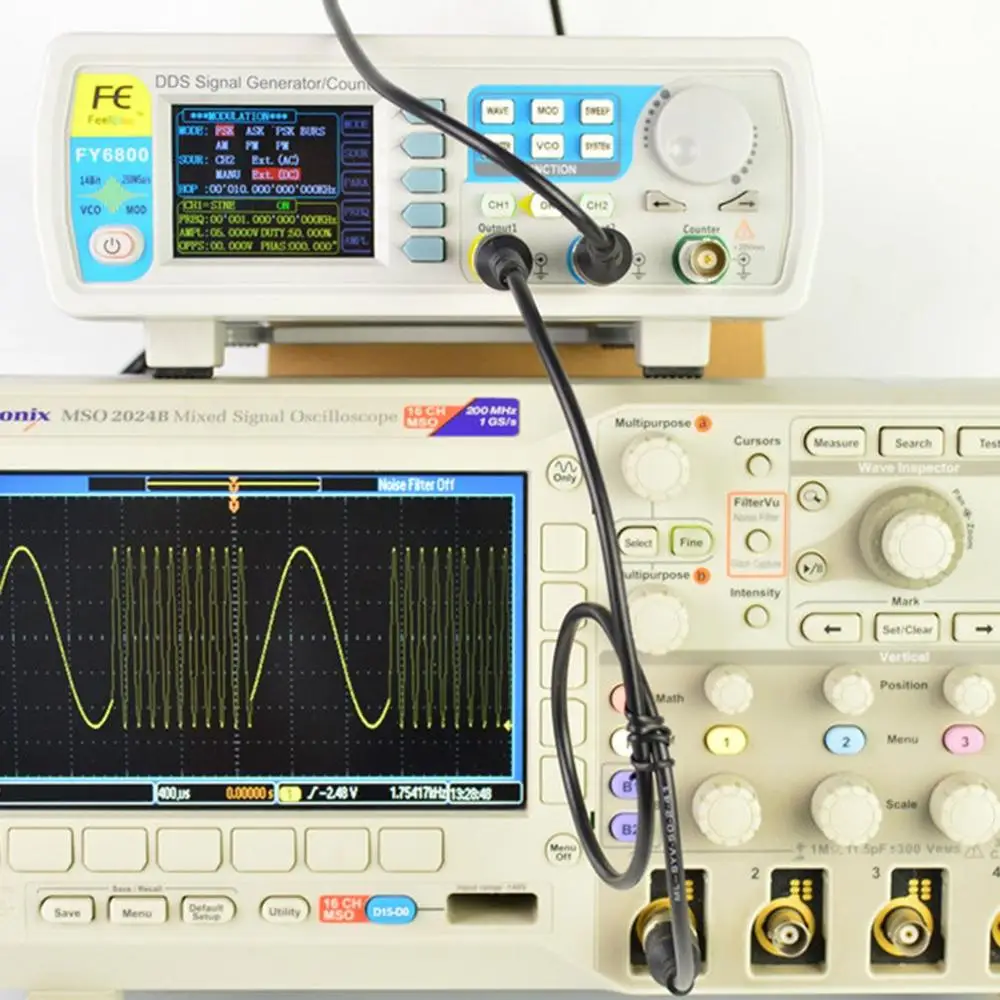

7. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
8. Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,01 s-999,99 s Время развертки; Вверх, вниз и направление закрутки.
9. Функция VCO (выход управления напряжением): поддержка функции контроля напряжения VCO

(Например, осциллятор с контролем напряжения).

10. Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить

1 ~ 1048575 импульсов.

11. Функция счетчика частоты: Макс. Рабочая частота составляет 100 МГц и мин. Рабочая частота составляет 0,01 Гц.
12. Функция счетчика: 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.
13. Поддержка двух или более генераторов сигналов, подключенных для достижения многоканального выхода, максимальная поддержка

16-канальный синхронный выход.
14. Полностью независимый выход с двумя каналами, синхронизация работы между каналами.
15. Диапазон регулировки фазы двух каналов составляет 0 ~ 359,99 °, а точность регулировки-0,01 °.
16. С функцией вывода цифрового сигнала: он может реализовывать любой уровень CMOS с амплитудой 0 ~ 10 В.
17. Оснащен функцией отслеживания каналов, когда функция отслеживания включена, все параметры обоих каналов могут быть

Обновляется в соответствии с конфигурацией пользователя одновременно.
18. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 1mVpp ~ 20Vpp.
19. Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), с разрешением 0.01%.
20. С-10В ~ + 10В функция смещения постоянного тока (≤ 20 МГц), разрешение до 1МВ.
21. Функция хранения: может сохранить 20 групп параметров, установленных пользователем и извлечь в любое время.
22. Коммуникационная Функция: все функции могут контролироваться программой ПК, и протокол связи открыт для

Вторичное развитие.
23. Защита от короткого замыкания на выходе: все выходы сигнала s могут работать в условиях короткого замыкания при нагрузке 60S или более.

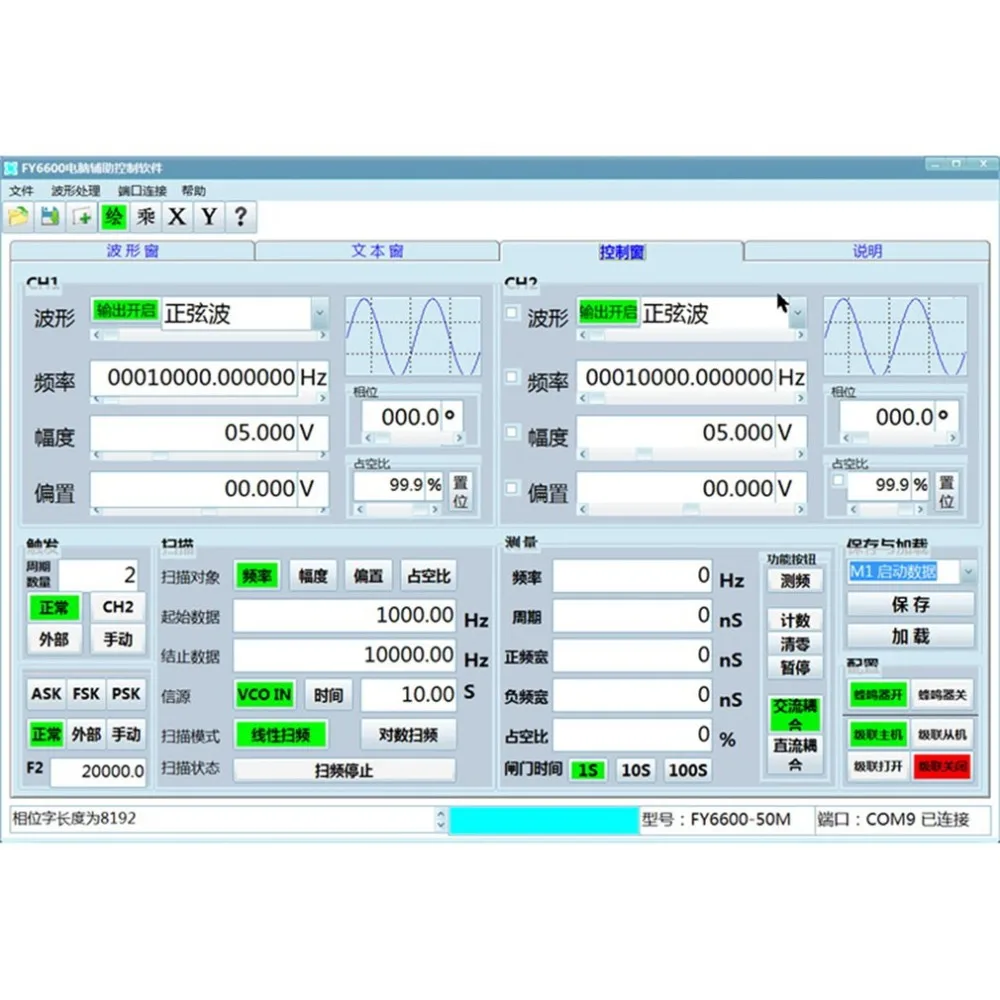

24. Функция редактирования произвольной формы: пользователь может редактировать произвольные формы на ПК, а затем загружать на выход из

Инструмент.

Описание:
1. Эти двухканальные генераторы сигналов сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов,

Генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, развертка, счетчик и счетчик частоты и т. д.

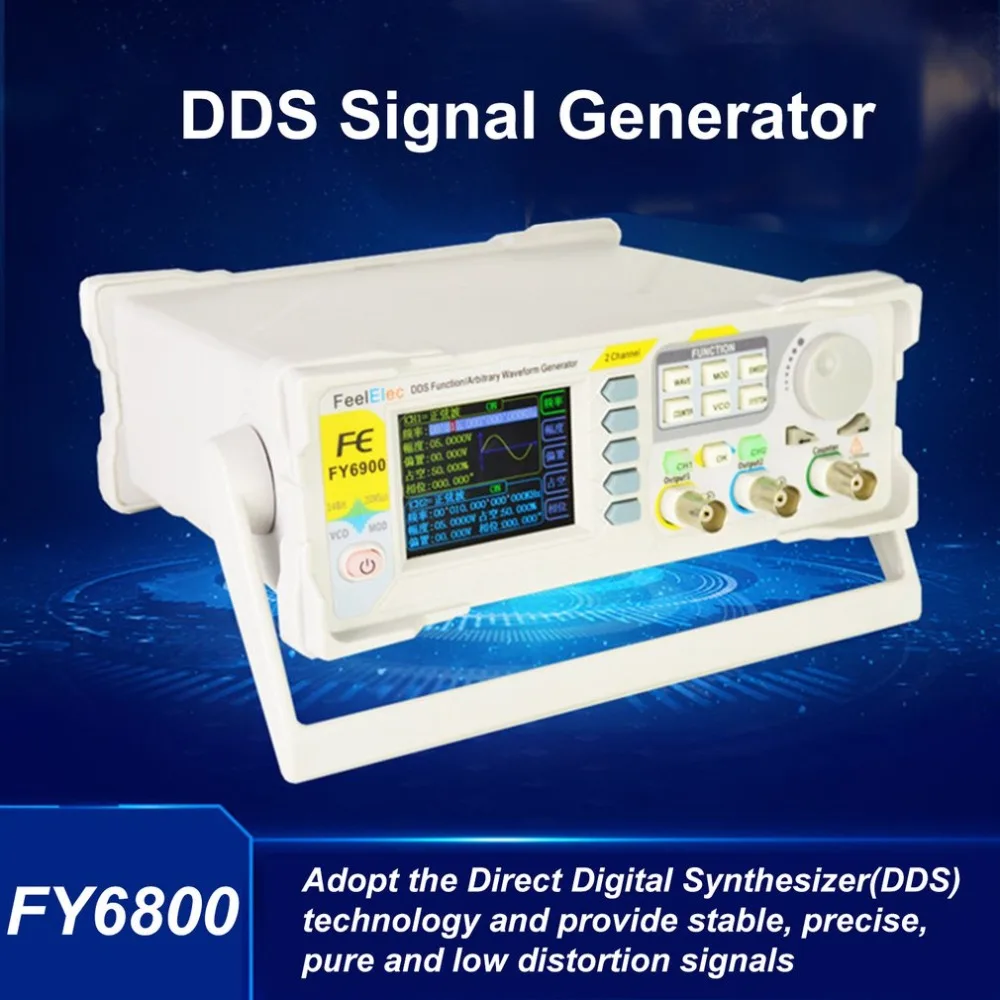

2. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильную, точную, чистую и низкую

Сигналы искажений.

3. Это отличный инструмент для тестирования или измерения для инженеров электроники, электронной лаборатории, обучения и исследований.

Характеристики:
Бренд: FellTech
Модель: FY6800
Материал: пластик + металл
Цвет: белый

Параметры частоты
Синусоидальная волна: 0 Гц ~ 40 МГц
Квадратная волна: 0 Гц ~ 25 МГц
Треугольная волна: 0 Гц ~ 10 МГц
Пандус импульсная волна: 0 Гц ~ 10 МГц
Произвольная форма сигнала: 0 Гц ~ 10 МГц
TTL/COMS: 0 Гц ~ 20 МГц
Минимальная ширина импульса: 20ns (все модели импульсной волны минимальной ширины могут достигать 20ns)
Мин. Разрешение: 1μгц
Точность частоты: +/-20ppm
Стабильность частоты: +/-1ppm/3 часа

Параметры формы волны
Типы сигналов: синус, квадрат (регулируемый рабочий цикл), пульс (ширина импульса и время цикла можно установить точно),

Треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, половина волны, полная волна, положительный шаг, обратный шаг, положительный

Экспонент, обратная Экспонент, Lorenz пульс, мультитон, шум, ЭКГ, трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый

Шум, AM, FM и другие 64 набора сигналов, определяемых клиентом

Длина волны: 8192 точек * 14 бит
Частота дискретизации: 250MSA/s
Вертикальное разрешение: 14 бит
Синус: гармоническое подавление: ≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц)
Общее гармоническое искажение: <0.5% (20 Гц ~ 20 кГц, 0dBm)
Квадрат: время подъема/падения: ≤ 7 НС (VPP<5 В)
Превышение: ≤ 5%
Рабочий цикл: 0.01% ~ 99.99% (разрешение 0.01%)
Пилообразная волна: линейность: >99% (0,01 Гц ~ 10 кГц)

Выходные параметры
Амплитуда (VPP): частота ≤ 10 МГц: 1mVpp ~ 20VPP; 10 МГц20 МГц: 1mVpp ~ 5Vpp
Разрешение: 1 мВ
Амплитудная стабильность: +/-0.5% / 5 часов
Амплитудная Плоскостность: +/-2.5%(<10 МГц); +/-5%(>10 МГц)
Сигнал на выходе
Сопротивление: 50 Ом +/-10% (Типичный)
Защита: все каналы могут работать более 60 с при нагрузке короткого замыкания
Смещение постоянного тока
Диапазон смещения: частота ≤ 20 МГц: +/-10 В; Частота> 20 МГц: +/-2,5 В
Разрешение смещения: 1 мВ
Параметры фазы
Диапазон фаз: 0 ~ 359,99 °
Разрешение фазы: 0,01 °
TTL выход
Амплитуда уровня TTL: >3Vpp
Вентилятор: >8 TTL нагрузка
Время подъема/падения: ≤ 10 нс
Выход COMS
Низкий электрический уровень: <0,3 в
Высокий Электрический уровень: 1В ~ 10В
Время подъема/падения: ≤ 18 нс
Функция счетчика частоты
Частота функций, период, ширина положительного/отрицательного импульса, рабочий цикл
Диапазон входного напряжения: 1Vpp ~ 20Vpp
Частотный метр: диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 класса (1S, 10S, 100S) регулируется
Функция счетчика
Диапазон подсчета: 0 ~ 4294967295
Режим соединения: 2 вида режимов соединения: DC и AC
Режим подсчета: ручная работа

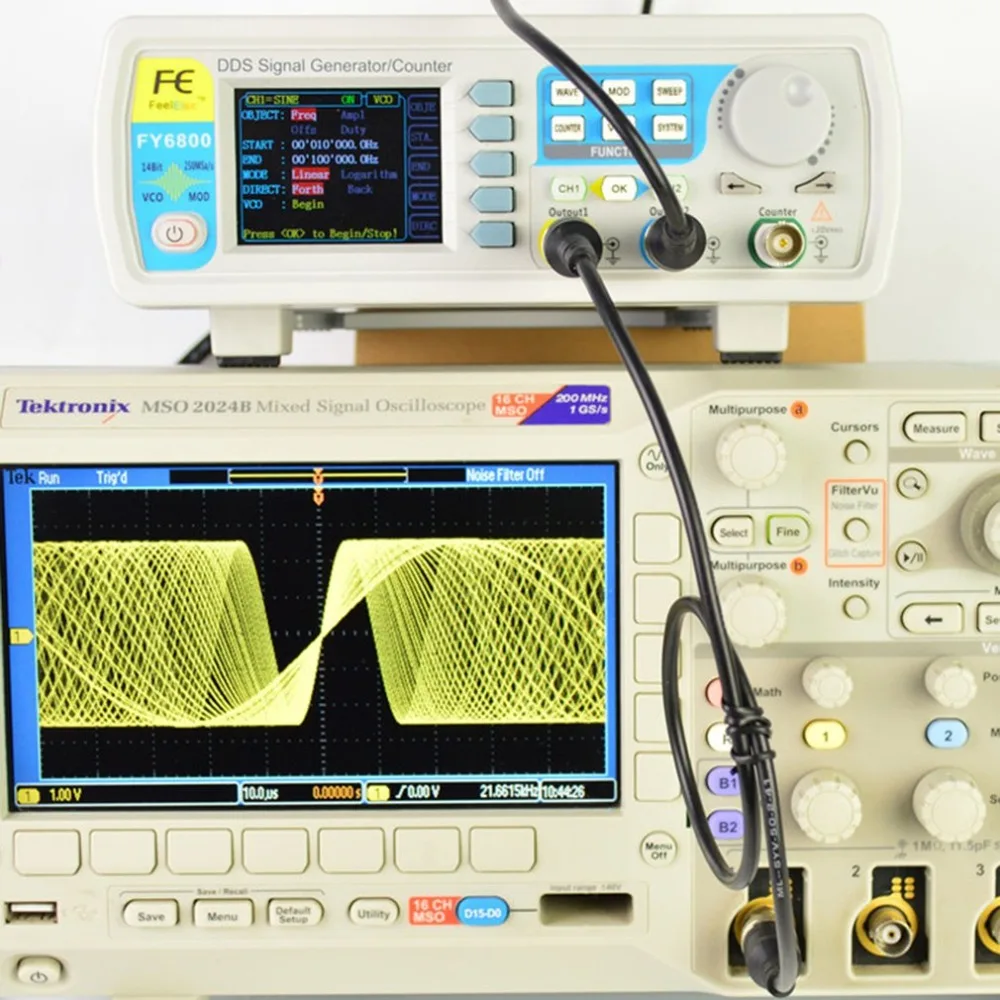

Функция развертки
Форма несущего сигнала: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Тип развертки: Линейная развертка или логарифмическая развертка
Направление развертки: вверх, вниз и круглый ход направления развертки
Время развертки: 0,01 s-999,99 s/шаг
Объекты развертки: частота, амплитуда, смещение, рабочий цикл

Установочный диапазон пусковое положение и положение отделки можно установить произвольно
Диапазон развертки определяется параметрами
Функция VCO (выход управления напряжением)
Диапазон модуляции сигнала на вход: 0 ~ 5 В
Частотный диапазон сигнала VCO: 0-2000 Гц
Объект управления VCO: частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением,

Рабочий цикл управления напряжением
Специальная функция VCO: может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом
Функция модуляции
Тип модуляции: AM, FM, PM, ASK, FSK, PSK
Форма несущего сигнала: синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока)
AM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Глубина: 0% до 120%
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
FM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
PM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Отклонение фазы: от 0 до 360 °
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц

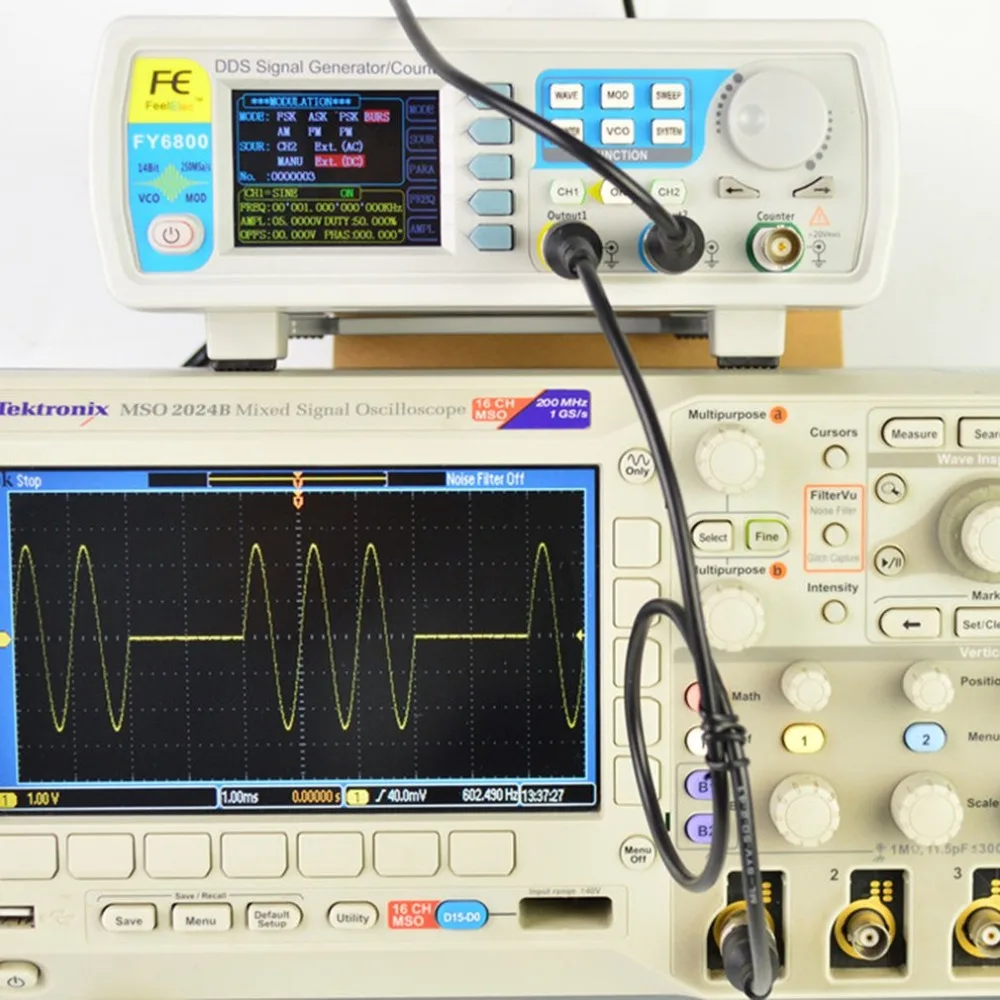

Спросить
Источник: внутренний (CH2), внешний (ASK IN Port), руководство
Модулирующая Форма волны: квадрат с 50% циклом работы
Частота ключа: 1μгц ~ 10 МГц
ФСК
Источник: внутренний (CH2), внешний (FSK IN Port), руководство
Модулирующая Форма волны: квадрат с 50% циклом работы
Частота ключа: 1μгц ~ 10 МГц
ПСК
Источник: внутренний (CH2), внешний (PSK в порту), руководство
Модулирующая Форма волны: квадрат с 50% циклом работы
Частота ключа: 1μгц ~ 10 МГц
Функция Burst
Форма несущего сигнала: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Количество разрывов: 1 ~ 1048575
Ручной источник запуска, внутренний, внешний (AC/DC)

Общие параметры
Тип дисплея: 2,4-дюймовый TFT цветной ЖК-дисплей
Экономия и нагрузка: Количество: 20
Позиция: от 01 до 20 (01 для значения по умолчанию)
Интерфейс: Тип интерфейса: последовательный интерфейс USB
Скорость связи: 115200bps
Протокол связи: режим командной строки, предоставление протоколов связи
Описание: SMD, LSI, надежный и прочный
Зуммер: можно включить/выключить, установив
Тип штепсельной вилки источника питания: штепсельная вилка стандарта США
Диапазон напряжения: AC100V ~ 240V
Температура окружающей среды: 0 °C ~ 40 °C; Влажность: <80%
Размер 200x190x7 2 мм/7.87x7.48x2.83in
Вес: 616 г/21,75 унций

Информация о посылка:
Размер посылка: 250x210x10 0 мм/9.75x8.19x3.9in
Вес посылки: 1000 г/2 фунта
Посылка с общей коробкой

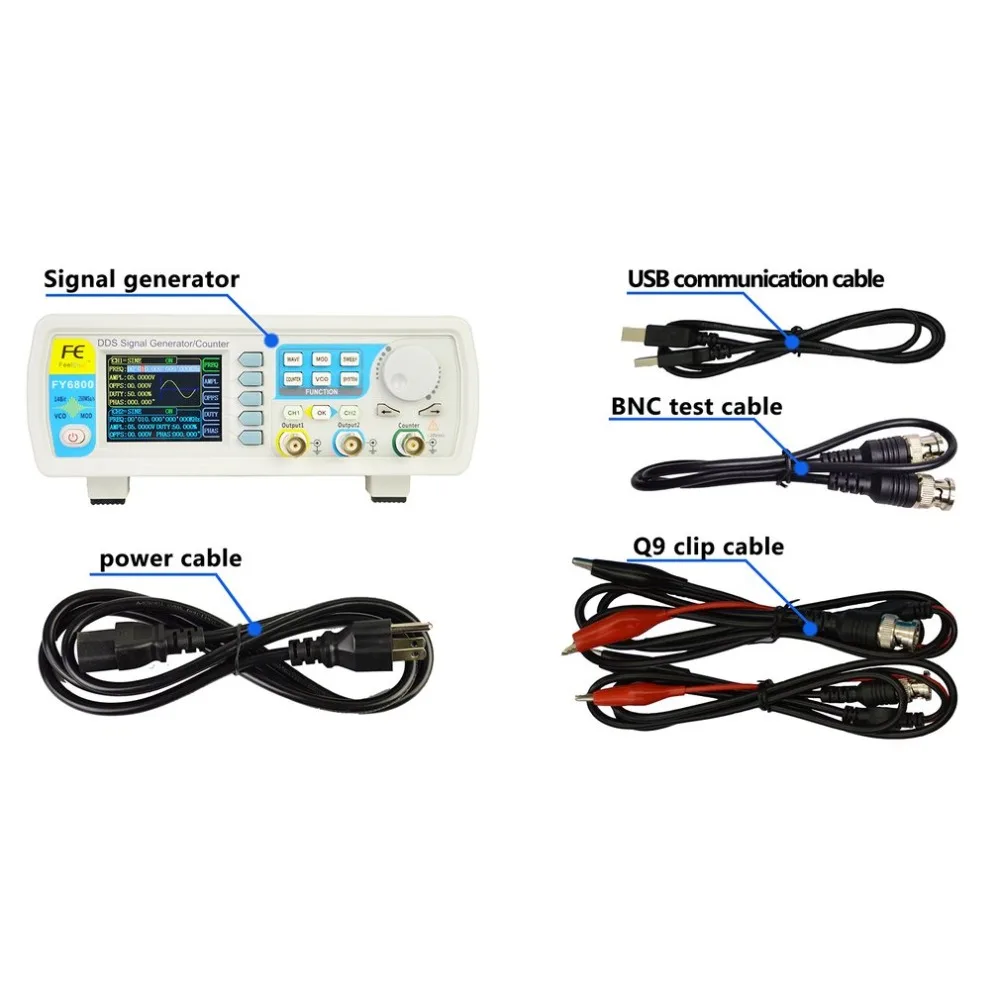

Посылка включает в себя:
1 генератор сигналов DDS
1 х Кабель питания
1 х USB кабель для передачи данных
1 х BNC-BNC кабель
2 x Кабель BNC-Clip
