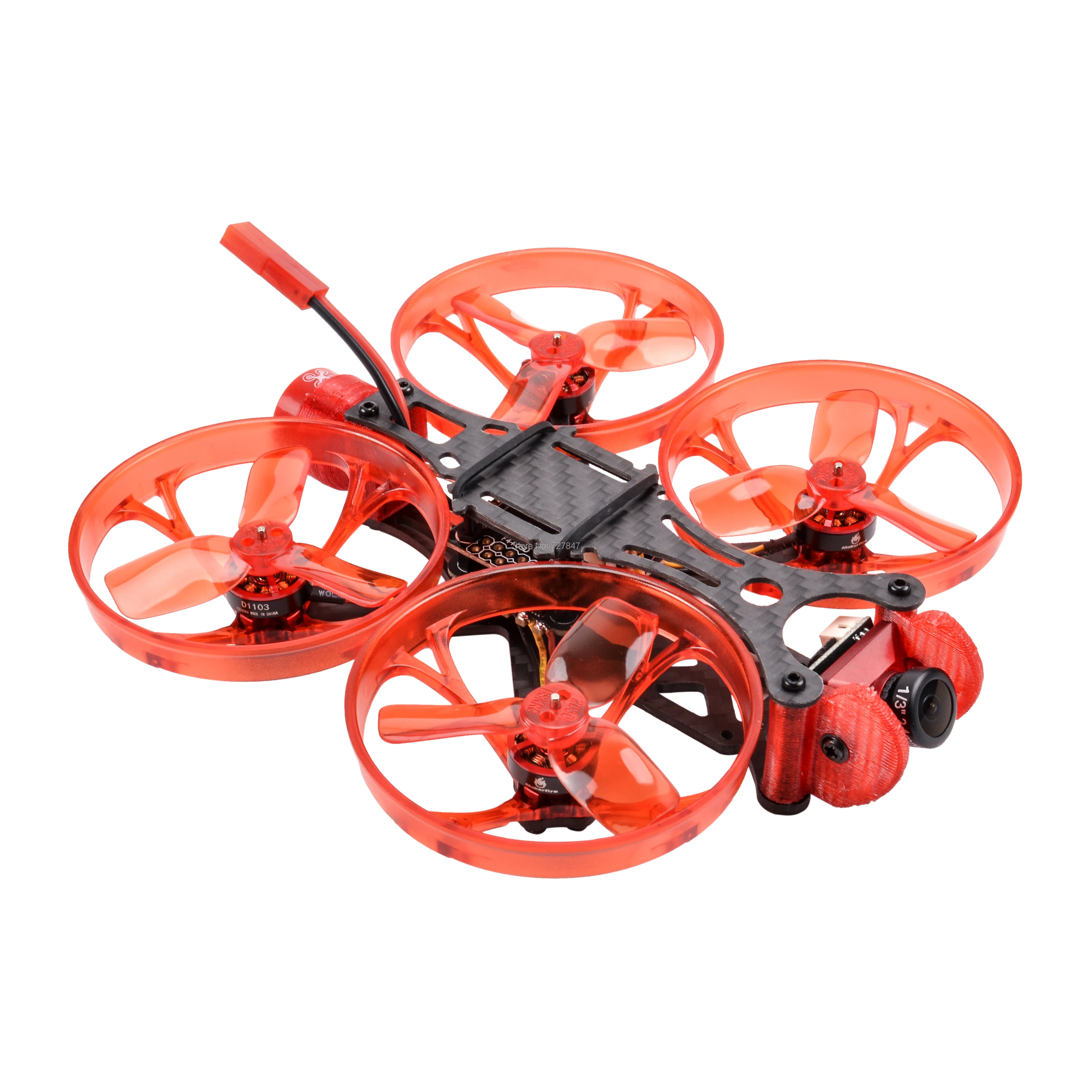

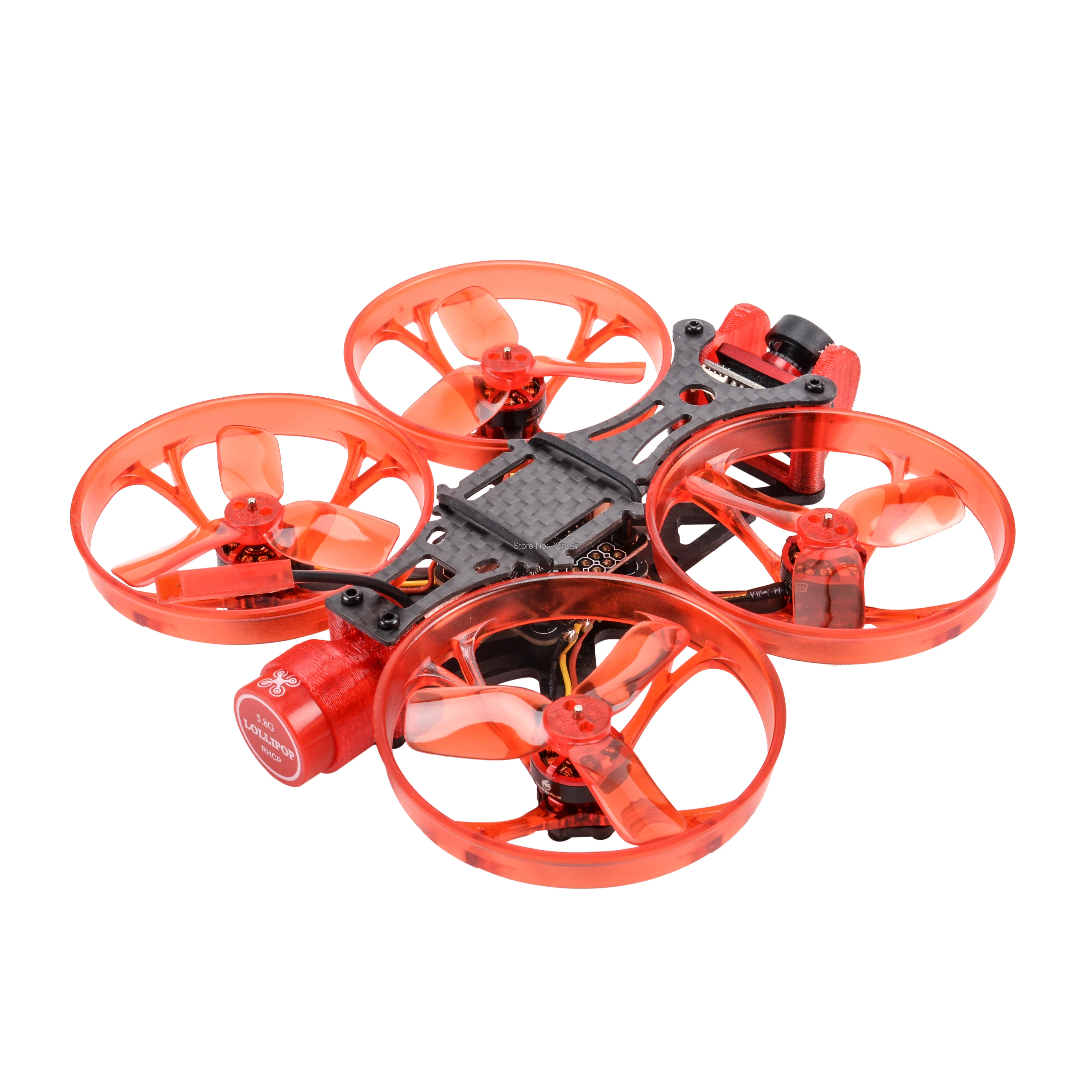

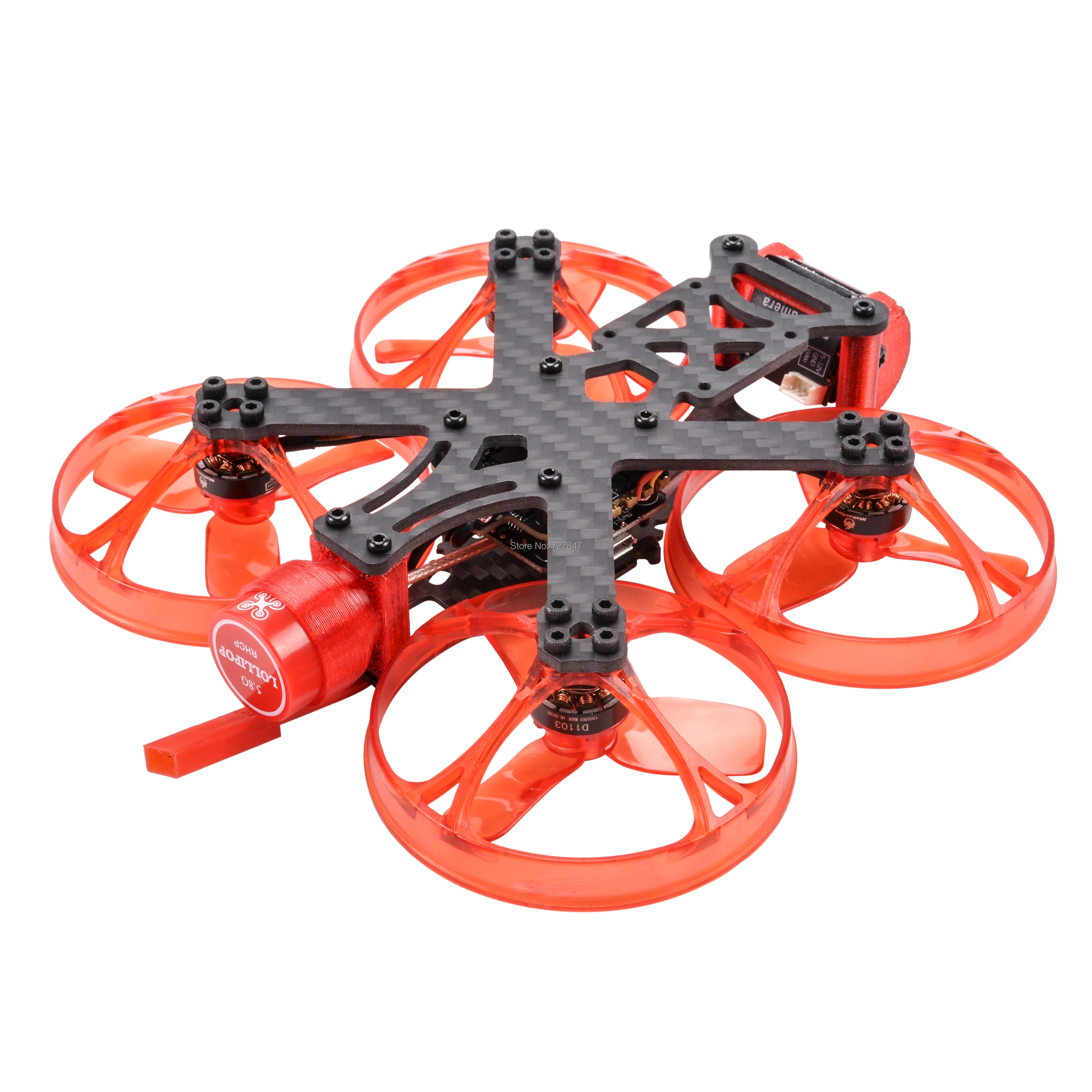

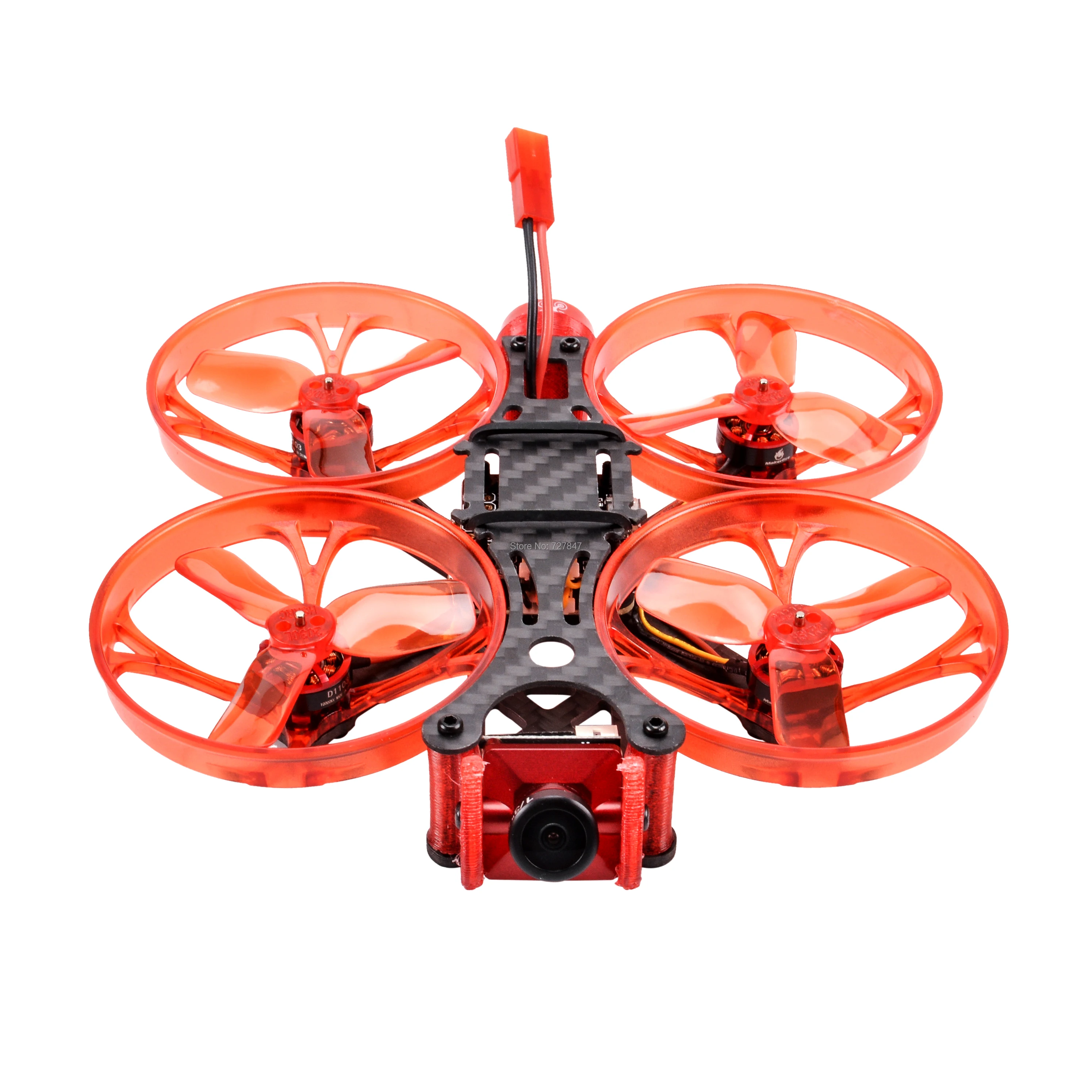

Микро mini 95 мм X95 рама FPV D1103 10000KV мотор Mini F3 / F4 Flytower управление полетом с 4 в 1 ESC 700tvl

---



 Название: X95 95 мм Рамка Толщина рукоятки: 2,0 мм Верхняя панель: 1,0 мм Вес: около 38 грамм (с защитным кольцом) Весло: до 2 дюймов Место установки камеры: 19 мм/21 мм Поддержка камеры: Foxeer иCaddx камера Установка управления полетом: стандартная 20 мм x 20 мм Объёмный рисунок (3D-принт): красный Защитное кольцо пропеллера: прозрачный красный/прозрачный синий/прозрачный серый (три: 1*4) Колесная база 95 мм 2 дюйм (ов) Flytower F3 интегрированный OSD Мини-контроль полета Конфигурация приемника, когда вход SBUS и приемник на dsm, настройте RX3 как входной интерфейс. Приемник на dsm принимает питание от 3,3 В. Приемники SBUS и PPM обеспечивают питание от 5 В. Заводская Прошивка: betaflight 3.1.0 OMNIBUS Во-первых, оснащен MPU6000 F3 управления полетом ускорение более быстрый отклик; Интегрированный 5V 1A BEC, интегрированный OSD. (Эта версия 6DOF, без барометра и электронного компаса) 1. Эта плата обеспечивает все характеристики, весит всего 7,7 г, фиксированное отверстие для 20 мм (отверстие M2.5); 2. Для четырехосевых моделей с учетом, встроенный фильтр LC, Поддержка прошивки BF; 3. Использование STM32F3CCT6 одночиповой флэш-памяти 256K, MPU6000 сенсор SPI интерфейс подключения, более быстрая скорость вычислений; 4. Поддержка 2-4S вход питания; 5. Встроенный 5В 1А Выход BEC; Flytower F4 интегрированный OSD Мини-контроль полета Во-первых, оснащен MPU6000 F4 управление полетом ускорение более быстрый отклик; Интегрированный 5V 1A BEC, интегрированный OSD. (Эта версия 6DOF, без барометра и электронного компаса) 1. Эта плата обеспечивает все функции, весит всего 8 г, фиксированное отверстие для 20 мм (отверстие M2.5); 2. Для четырехосевых моделей с учетом, встроенный фильтр LC, Поддержка прошивки BF; 3. Поддержка 2-4S вход питания; 4. Встроенный 5V 1A Выход BEC; Особенности: 25A 4 в 1 ESC: 1. Входное напряжение: 2-4S LiPo/2-4S HV LiPo 2. BEC: OPTO (нет) 3. Один постоянный рабочий ток ESC: 25A (Максимальный ток: 30A 5 секунд) 4. Четыре в одном Размер ESC: 31*33,5 мм (включая пусковую часть и максимальный размер выступающей точки) 5. Четыре в одном ESC Вес: 4,9 г 6. Прошивка: BLHELI_S 7. Поддержка DSHOT600, DSHOT300, Dshot150, Oneshot125, Multishot, PWM 8. Процессор: SILABS EFM8BB21F16G 9. Mos: AON7202 10. Драйвер: новое поколение драйвер mos три в одном







        Серия FE200T передается как аналоговая передача изображения в диапазоне 5,8G ISM. Он имеет стабильную выходную мощность, большое расстояние передачи и сильную фильтрацию источника питания. Он может гарантировать, что изображение не имеет снежинки и горизонтальных полос под максимальной дроссельной заслонкой. Изображение принимает сигнал управления полетом OSD (TXD) для управления частотой передачи (IRC Tramp), и только нужно подключить любой TXD (передача последовательного порта) управления полетом в RXD (прием последовательного порта) передачи изображения, а также функция ручного переключения кнопок сохранена. Поддержка настройки режима Пита.   Особенности: 1. Выходная мощность стабильна и дальность передачи длинная. 2. Быстрая 3 скоростей переключения мощности, независимый две красные индикаторы с указанием ток мощность передачи 25/100/200 МВт. 3. Точка частот использует 4*3 светодиода для отображения 40 значений каналов. 4, поддержка OSD дистанционного тюнинга (IRC Tramp), поддержка PIT mode tuning, можно открыть только в OSD. 5, малый размер, антенна использует интерфейс IPEX, уменьшая отпечаток печатной платы. 6, малый размер: 16,5 мм * 16,5 мм, монтажное отверстие M1. 7, легкий вес: 1,7 г Производительность: 1. Входное напряжение: 4,5-5,2 В постоянного тока 2. Входной ток: 200 мВт = 400 мА 3. Переключение мощности: Третий механизм 25 МВт, 100 мВт, 200 мВт 4, канал сигнала: 40 5, переключение частоты: ручная кнопка/OSD (IRC Tramp) (одновременная поддержка) 6, интерфейс антенны: IPEX 7, Размеры: 16,5 мм * 16,5 мм Общее введение:   GND отрицательное напряжение + 5 В блок питания положительный RXD управление полетом серийная передача VIN видеовход для камеры





Регулировка частоты колебаний: Во-первых, Ручное переключение точек частоты. Короткое нажатие: каналы переключения, 4 синих СВЕТОДИОДА и 3 зеленых светодиода показывают каналы. Существует 40 точек частоты, и специфическая Частота канала относится к списку частот.     Мощность переключения: Длительное нажатие (больше 2 секунд) Регулировка мощности. Нажмите один раз, чтобы переключить мощность 25 МВт, 100 мВт, 200 мВт. По умолчанию отгрузка составляет 200 МВт. Серверный компьютером с экранным меню помощник 1. В портах управления полетом необходимо настроить порт TX, который будет использоваться для настройки OSD, и интерфейсу нужен интерфейс, как показано на следующем рисунке в UART1. Выберите IRC бродяга. Первый шаг состоит в том, чтобы правильно настроить приемник, чтобы убедиться, что каналы приемника являются нормальными. В качестве примера OSD используется для TX1, а приемник-для RX6. Шаг 2 Поместите дроссельную заслонку в среднее положение около 50% (THR MID), рычаг направления в дальнее левое (YAW left) и рычаг наклона, чтобы нажать вперед (шаг вверх). Введите экранного меню на многих языках Третий шаг-Переключение канала VTX и мощность передачи. На главной странице Выберите элемент «характеристики» и перейдите на страницу «характеристики». Выберите вариант VTX TR и перейдите на страницу VTX. Выберите канал для переключения каналов и выберите питание для переключения мощности передачи. Выберите «установить» и «да», чтобы сделать настройки действительными. Меры предосторожности при использовании 1. Обратите внимание на входное напряжение в указанном диапазоне и положительные и отрицательные полюсы верны, чтобы не повредить внутренние компоненты; 2. Если антенна заменена, пожалуйста, выберите стоящую волну и антенну с хорошим усилением для получения более длительного расстояния передачи; 3. Обратите внимание на статическое электричество во время транспортировки и установки; 1 комплект x X95 карбоновая рама(В сборе) 1 шт. x Mini F3/F4 Flytower(Отправка по вашему выбору) 4 шт. x D1103 10000KV бесщеточный двигатель 1 шт. х 700TVL мини-камера 1 шт. x передатчик FE200T -1 шт.Леденец на палочке 5,8G 2.3dBi RHCP антенна ufl 4 пары x 2030 пропеллер
