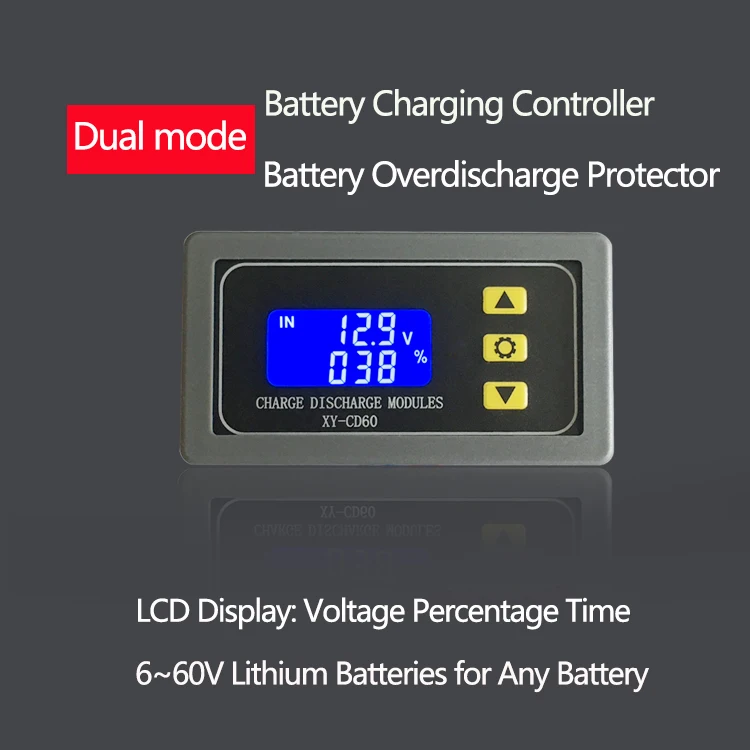

Контроль зарядки аккумулятора модуль полностью выключен защита от напряжения

Контроль зарядки аккумулятора модуль полностью выключен защита от напряжения

Примечание: Этот продукт является простым контроллером напряжения. Можно включить и выключить выход через реле. Он только играет роль переключателя, и не может изменить напряжение.

Функциональное описание:

1. Подсчет процентного напряжения: Напряжение батареи/(верхнее напряжение-Пониженное напряжение)

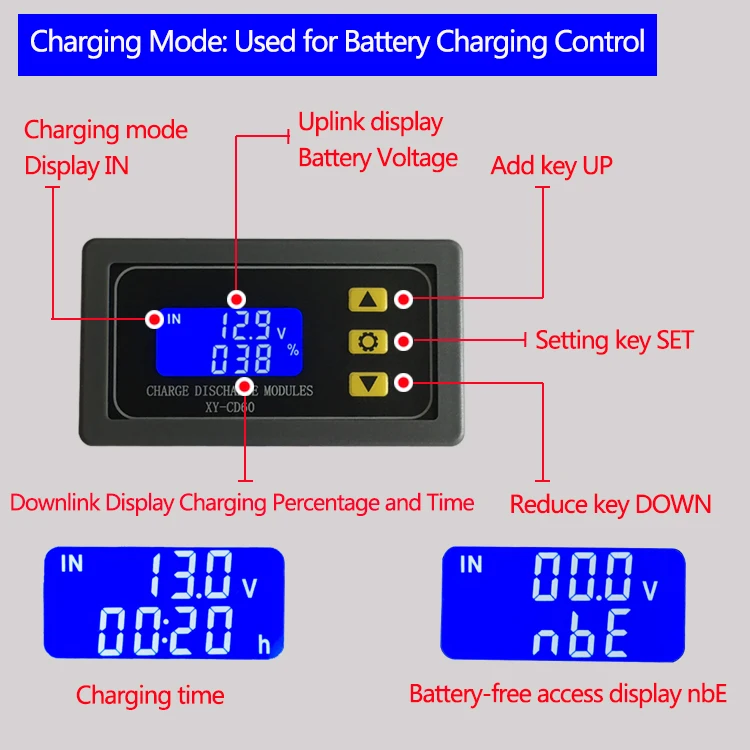

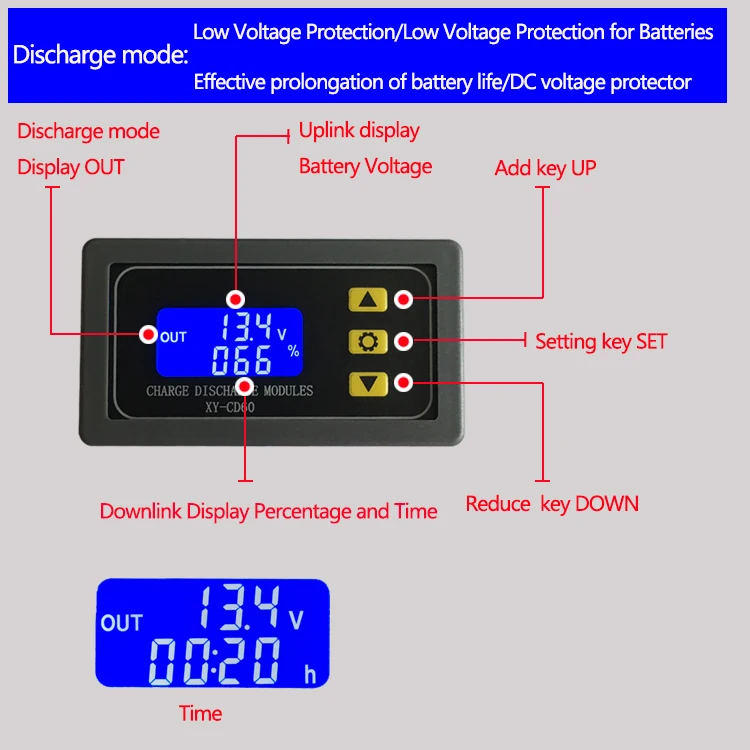

2. Ключевая функция:

Короткое нажатие на кнопку, отображение времени и времени, длительное нажатие, 5 секунд, режим зарядки: IN, режим разряда: OUT

Клавиша установки: короткое нажатие, чтобы просмотреть параметры, установленные в данный момент;

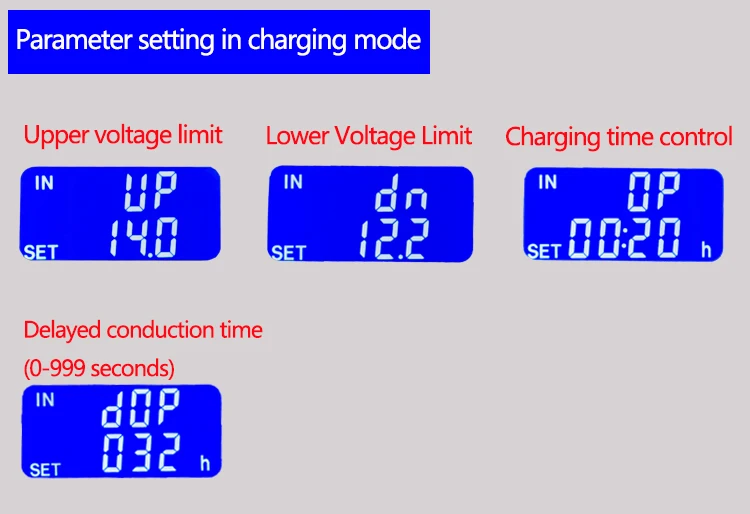

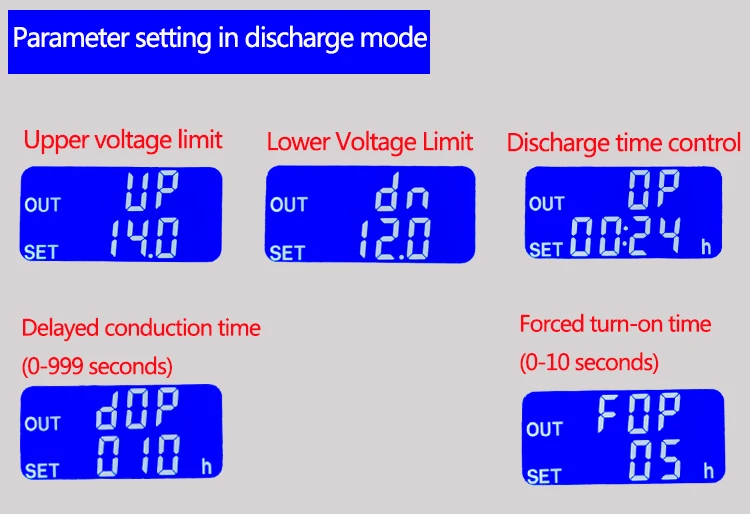

Нажмите и удерживайте кнопку SET для входа в интерфейс настройки параметров, настройка: верхний лимит напряжения,Dn: Пониженное напряжение, OP: время включения,DOP: Задержка включения (0-999 секунд), флоп: принудительное включение времени (0-10 секунд) в режиме разгрузки.

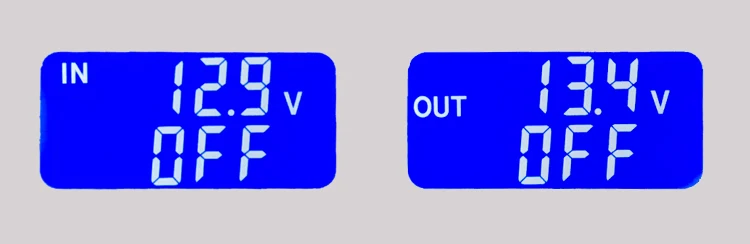

Короткое нажатие кнопки вниз, выключение/Включение Реле, включение (функция аварийной остановки), выключение ЖК-дисплея, отключение реле

Нажмите и удерживайте кнопку вниз, чтобы установить статус ЖК-дисплей подсветка L-P: выключения подсветки постоянная яркость по следующим вопросам: подсветка автоматически гасит через 5-10 минут; Обратите внимание на то, что после тушить, ни одна клавиша разблокируется.

3. Настройки параметров

(A) вход в интерфейс настройки параметров черезНажатие клавиши SET в течение длительного времени;

B) после входа в интерфейс настройки параметров, переключите параметры настройки, нажав кнопку SET.

C) после выбора параметров, он может быть установленныеВверх/внизКлюч для поддержки короткого нажатия и длительного нажатия.

D) Чтобы задать другие параметры, Повторите шаги B и c;

E) после установки всех параметров,Нажмите SET key в течение длительного времени, Выйти из дома и сохранить;

3,1 функция контроля времени зарядки/разрядки

Когда параметр времени OP не является нулевым, контроль времени запуска зарядки/разрядки.

Когда реле включается зарядка/разгрузка, начинается обратный отсчет; Когда время закончено, реле автоматически отключено, чтобы завершить процесс зарядки/разряда; Если время закончено,В режиме зарядки, Напряжение обнаружения меньше, чем пониженное предельное напряжениеDnИлиВ режиме разгрузкиОбнаружение напряжения больше, чем верхний предел напряженияUP,И функция контроля времени зарядки автоматически отключается и мигает. УказыватьH: ERУведомляет пользователей о том, что настройка параметров времени неоправдана; Нажмите любой ключ, чтобы остановить мерцание;

Когда контроль времени зарядки/разряда не включен, продукт будет записывать Полное время. При входе в интерфейс отображения времени мигание показывает время зарядки, а затем выход из интерфейса отображения времени или очистка в следующий раз, когда зарядка включена (реле включено).

3,2 автоматическое обнаружение параметров:

Когда параметры установлены и выйдут, если ограничение нижнего напряжения DN выше, чем верхнее напряжение вверх, система будет мерцать, чтобы отобразить"Ошибиться"Как напоминание.

3,3 Задержка включения функции (0-999 секунд): завершения зарядки/разрядки, интервал между повторного;

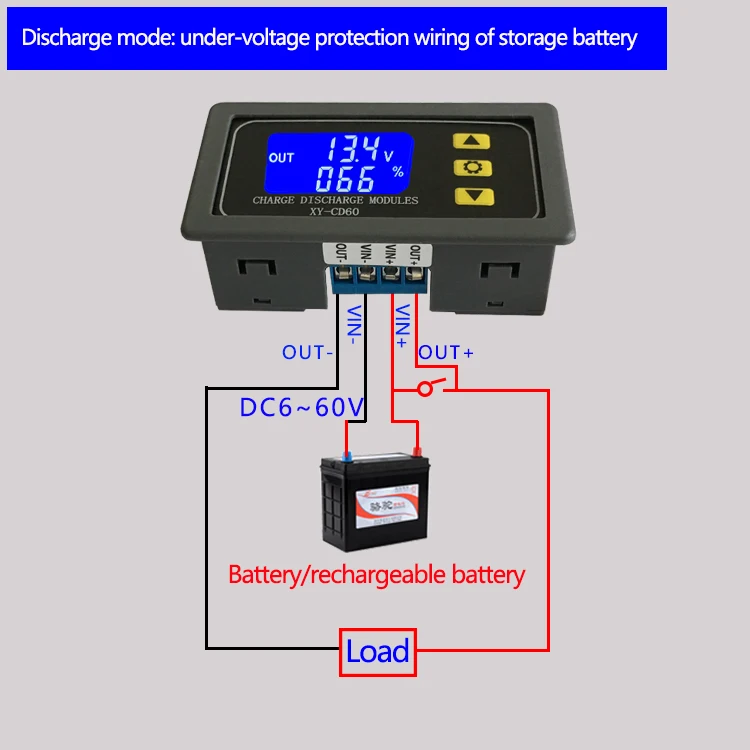

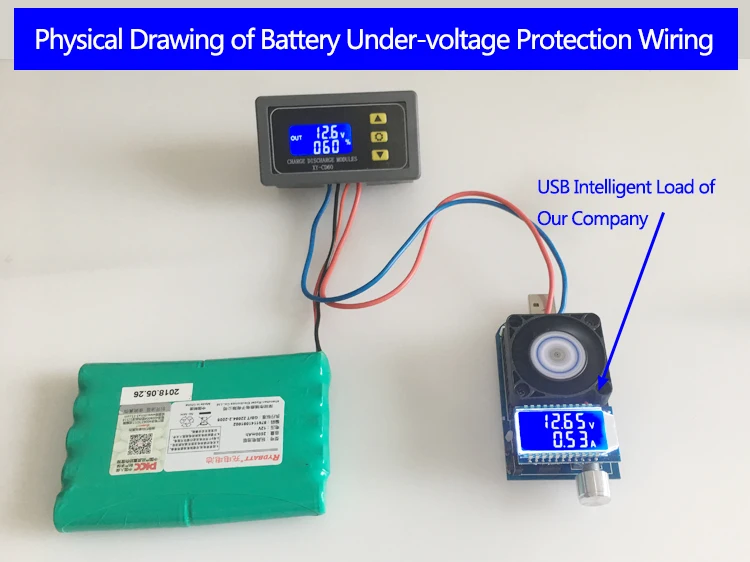

3,4 разрядки проводимости принудительного время запуска (0-10S): после выполнения реле проводимости состоянии, реле вынужден включить (0-10S) для обнаружения напряжения батареи снова. Эта функция в основном предназначена для разрядки. Некоторые тестовые нагрузки сразу же в момент проводимости потянут вниз по нижнему ограниченному напряжению, что приведет к отключению реле и поломке нормального разряда.

Анализа распространенных ошибок

В: Сколько уровней в подходит для использования? Сколько В напряжения подходит этот модуль?

Ответ: Эта модель подходит для использования в диапазоне не менее 6 в, макс. напряжение 60 в и максимальный уровень расходов 48 В, потому что аккумулятор 48 в полон электриения при напряжении около 60 в, А затем горит на более высоком уровне. Если ваш аккумулятор выше 48 в, пожалуйста, выберите другой.

Вопрос: реле нажимает после включения! Мерцает ли светильник?

Ответ: это потому, что ваш ток зарядки слишком большой, или емкость аккумулятора слишком маленькая. После того, как аккумулятор включен, он сразу достигает верхнего напряжения. Реле отключен. После отключения напряжения, напряжение быстро падает до нижнего лимита напряжения и начинает зарядку снова. В это время вам нужно уменьшить ток зарядки. Обычно зарядный ток никель-металл-10% заряда батареи. От 1 до 1,5, зарядный ток никель-металл-из 20AH батареек обычно составляет около 2-3A. Обратите внимание, что высокотоковая зарядка может привести к нагреванию батареи, ускоренному старению, выпуклостью и даже взрыву!

Вопрос: Какой метод управления? Можно ли заряжать автоматически? Можете ли вы заполнять его, пока используете его? Можно ли ограничить ток?

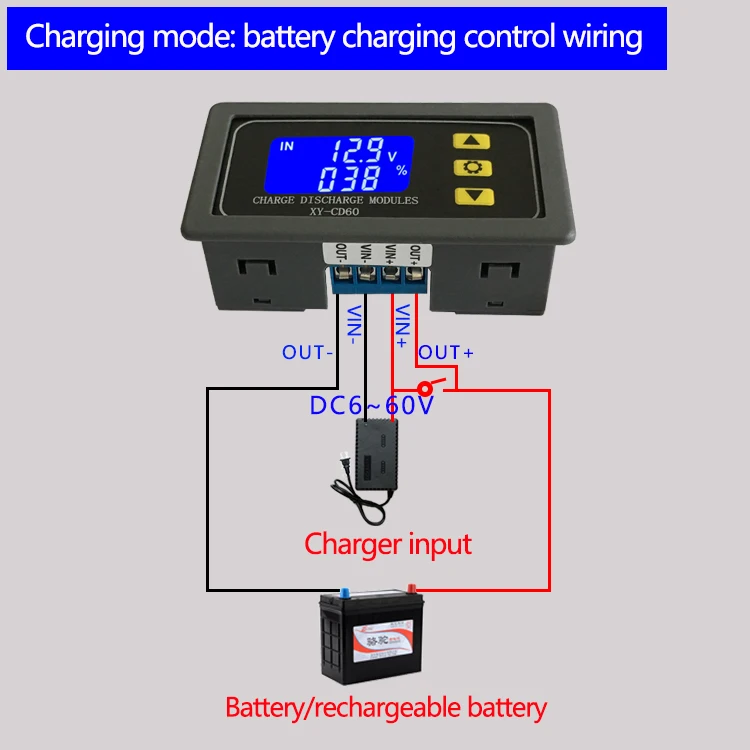

Ответ: это управление напряжением, как, например, настройка нижний предел напряжения 12,0 V, верхний предел напряжения 14,5 V, в тех случаях, когда напряжение заряжается до 14,5 V, при отключении питания, напряжение опускается до 12,0 V и реле закрыто, чтобы начать зарядку; Во время зарядки Режим управления напряжением может только включаться и выключаться, не ограничать ток, зарядный ток полностью зависит от вашего зарядного устройства!

Вопрос: Могу ли я зарядить аккумулятор 24 В с входом 12 В, или я могу зарядить аккумулятор 12 В с входом 48 в?

Ответ: это простой контроллер напряжения. Это играет только коммутационную роль. Это не может изменить напряжение, чтобы зарядить аккумулятор. Какой тип зарядного устройства вы должны подготовить к зарядке аккумулятора? Нужно!
