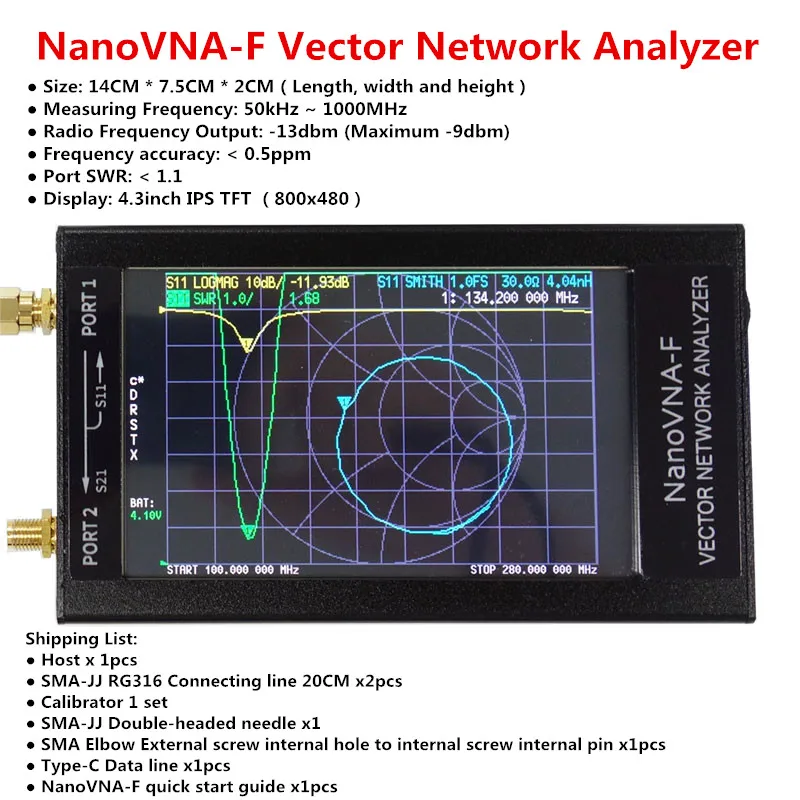

Основные характеристики:

● Размеры: 14 см * 7,5 см * 2 см (Длина, ширина, высота)

● Частота измерения: 50 кГц ~ 1000 МГц

● Радиочастотный выход: -13 дБм (максимум-9 дБм)

● Точность частоты: <0,5 ppm

● Порт SWR: <1,1

● Дисплей: 4,3 дюймов IPS на тонкопленочных транзисторах на тонкоплёночных транзисторах (800x480)

● Интерфейс USB: режим связи USB Type-C: CDC (серийный)

● Мощность Потребляемая мощность: USB 5V 200mA, Встроенный 5000 мАч/3,7 V Батарея, continuity18hour, максимальный зарядный current2A

● Выходная мощность: 5 В/1 А, Поддержка Android, IPhone

● Количество калибровочных точек: 101

● Количество точек сканирования: 101

● Отслеживание дисплея: 4, знак: 4, Сохранение настроек: 5

● Время сканирования: about1.9s/1 секунда (50 кГц ~ 1000MHzfull band)

Измеряемые параметры S, VSWR SWR, фазовая схема, групповая задержка, Smith Circle...;

Аппаратные функции NanoVNA-F включают и не ограничиваются следующими усовершенствованиями:
1 、 Применение 4,3 дюймов IPS на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей экран, большие преимуществ, он также может быть хорошо видно в сильный открытый светильник.;
2 、 преобразования большая емкость 5000 мА-ч/3,7 V литиевая батарея, время работы в режиме ожидания Дольше, в то же время, расширить oneusbinterface, как правило, в тех случаях, когда вы не используйте инструмент, вы можете использовать его как зарядное сокровище;
3. Переключение на высокий ток 2A заряд IC, более короткое время зарядки;
4. Переход на большее и лучшее рабочее волновое колесо;
5. Переключение на выключатель питания с большим чувством работы;
6. Поддержка переключения меню на китайском и английском языках;
7. Через virtualizationUDisk обновление пользовательской программы;
8. Стандартная Алюминиевая Оболочка, защита, уменьшает помехи внешних электромагнитных волн для инструмента;
9. Программное обеспечение с открытым исходным кодом github.com/flyoob/NanoVNA-F

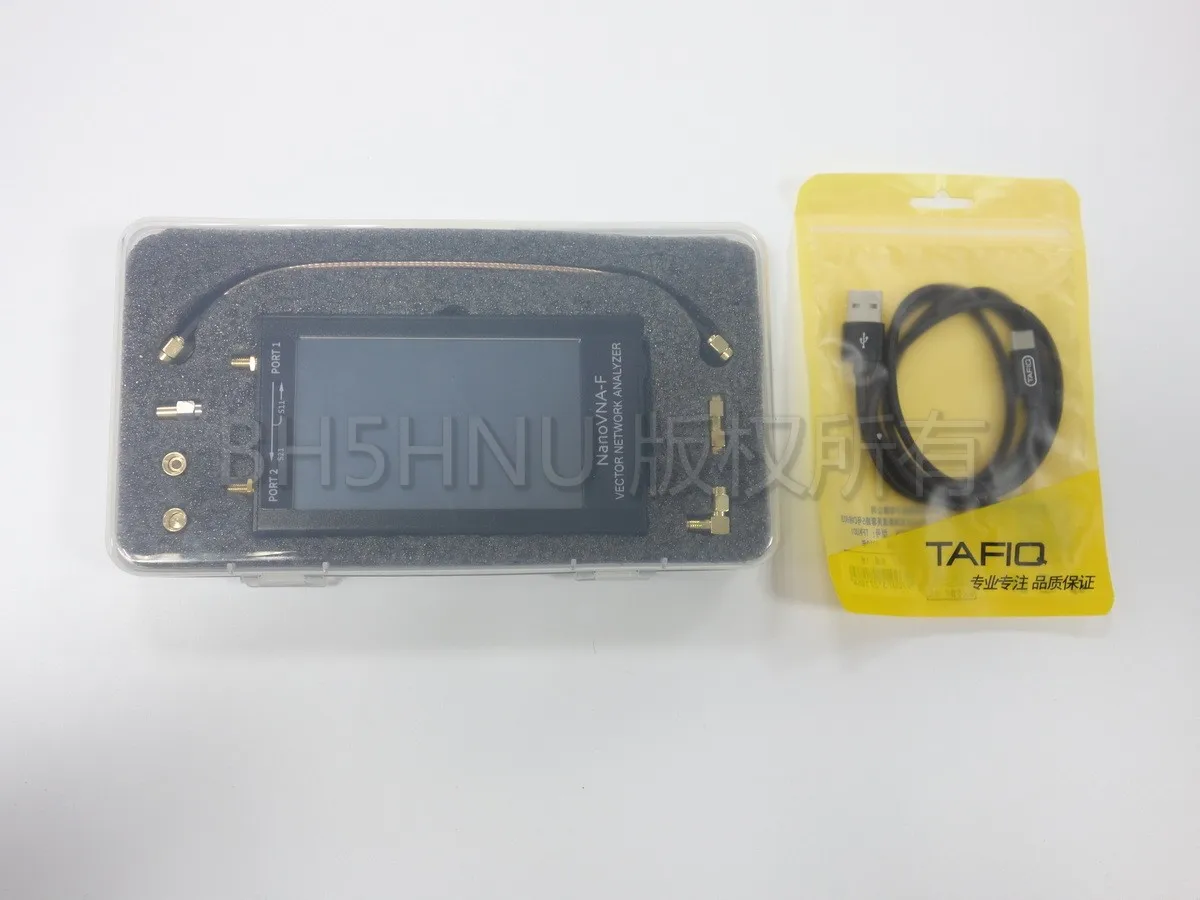

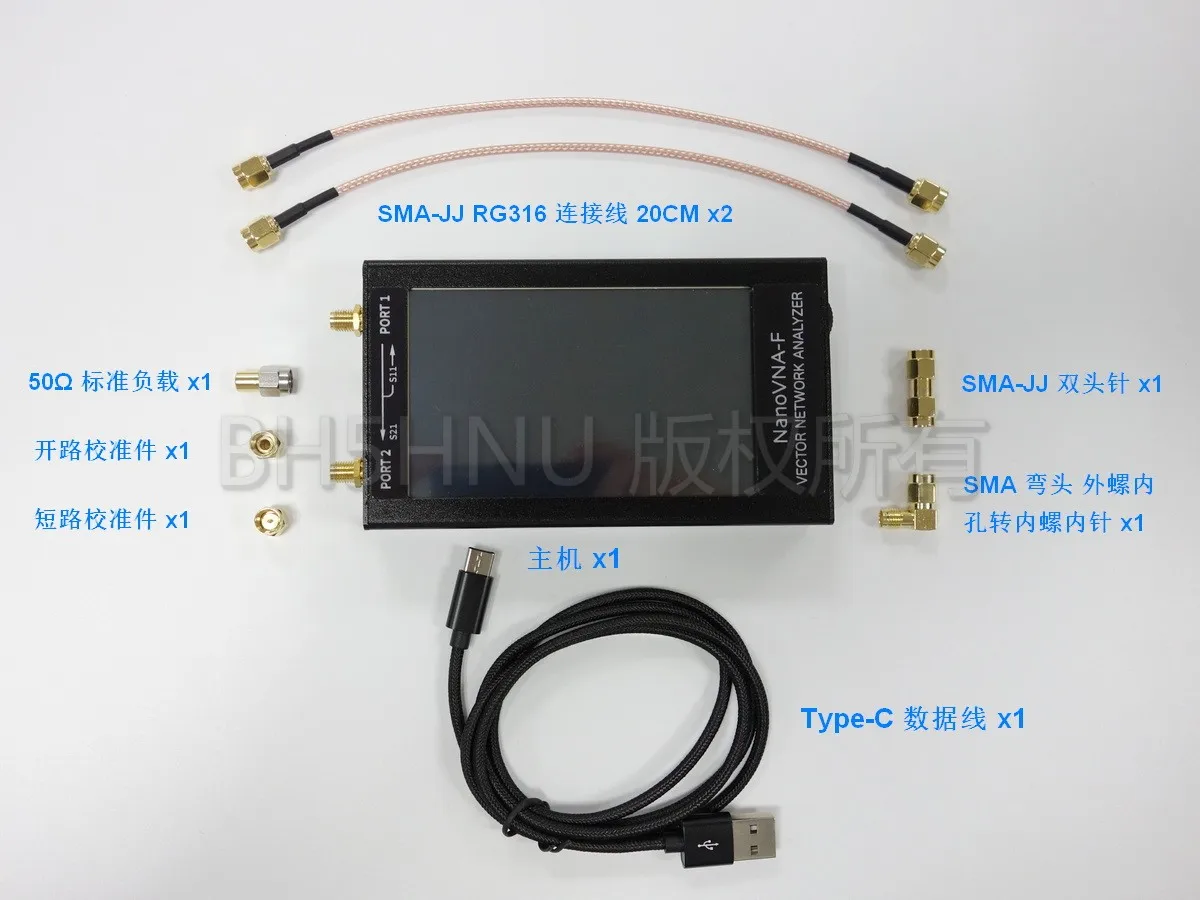

Отгрузочная ведомость:

● Хост-1 шт.

● SMA-JJ RG316 соединительная линия (20 см) x2

(NanoVNA-FIt's standard.SMAParent интерфейс, внутреннее отверстие внешнего винта, используйте это соединение для преобразования toMhead 、 NHead для лучшей защиты smafemale головки)

● Калибратор с питанием от аккумуляторной батареи 1 комплект

(50Ω Стандартная нагрузка x1, калибратор открытой цепи x1, калибратор короткого замыкания x1, используйте дополнительные Калибровочные детали, после калибровки, хорошие результаты измерений могут быть получены., прибор был откалиброван в полном диапазоне частот перед отправкой, и данные хранятся в параметрах. 0, если состояние измерения изменено, Например, добавление адаптера, Изменение частотного диапазона, затем вам нужно повторно и сохранить параметры 0-4, все параметры могут быть пропущены через функциональную функцию вызова «обратного вызова».)

● SMA-JJ двуголовая игла x1

● SMA локоть внешний винт внутреннее отверстие для внутреннего винта внутренний штифт x1

● Линия передачи данных типа C x1

● Руководство по быстрому запуску NanoVNA-F x1

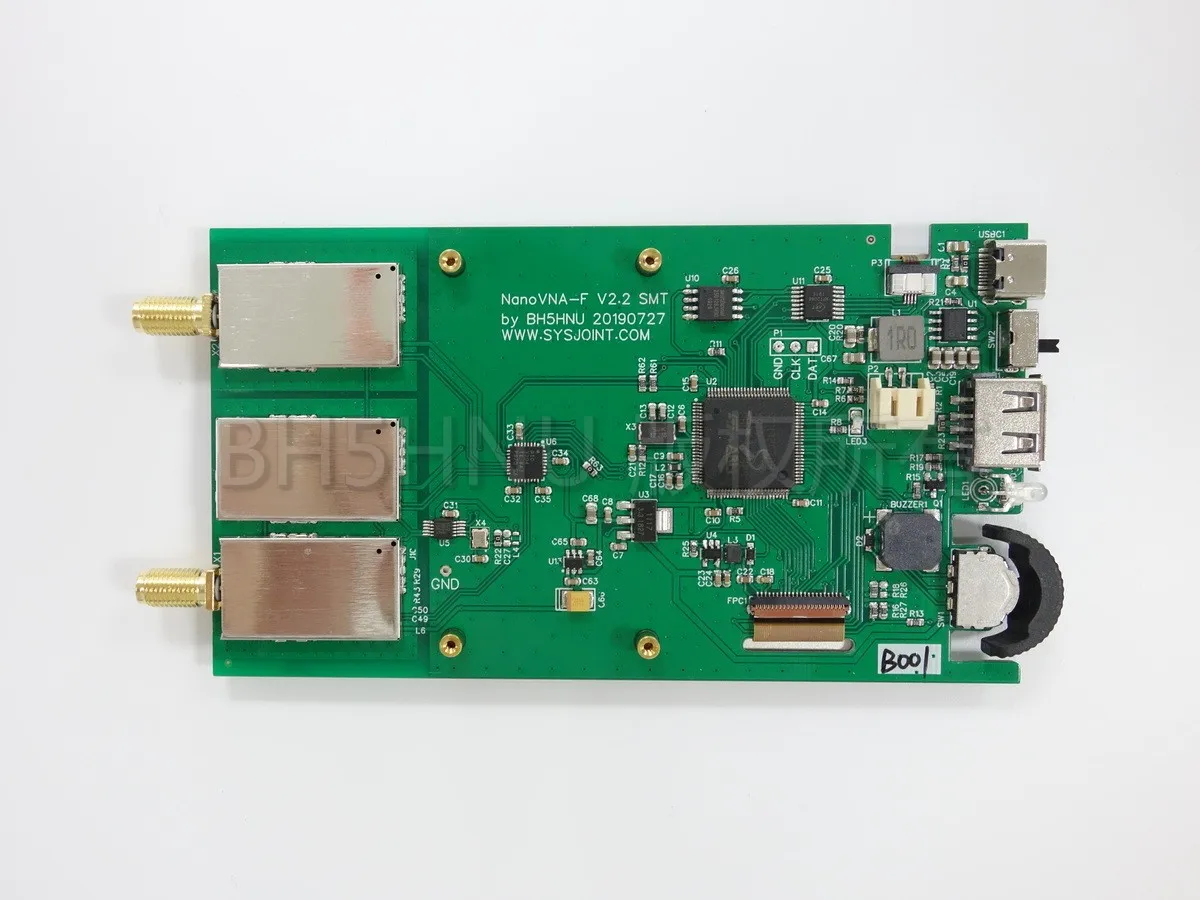

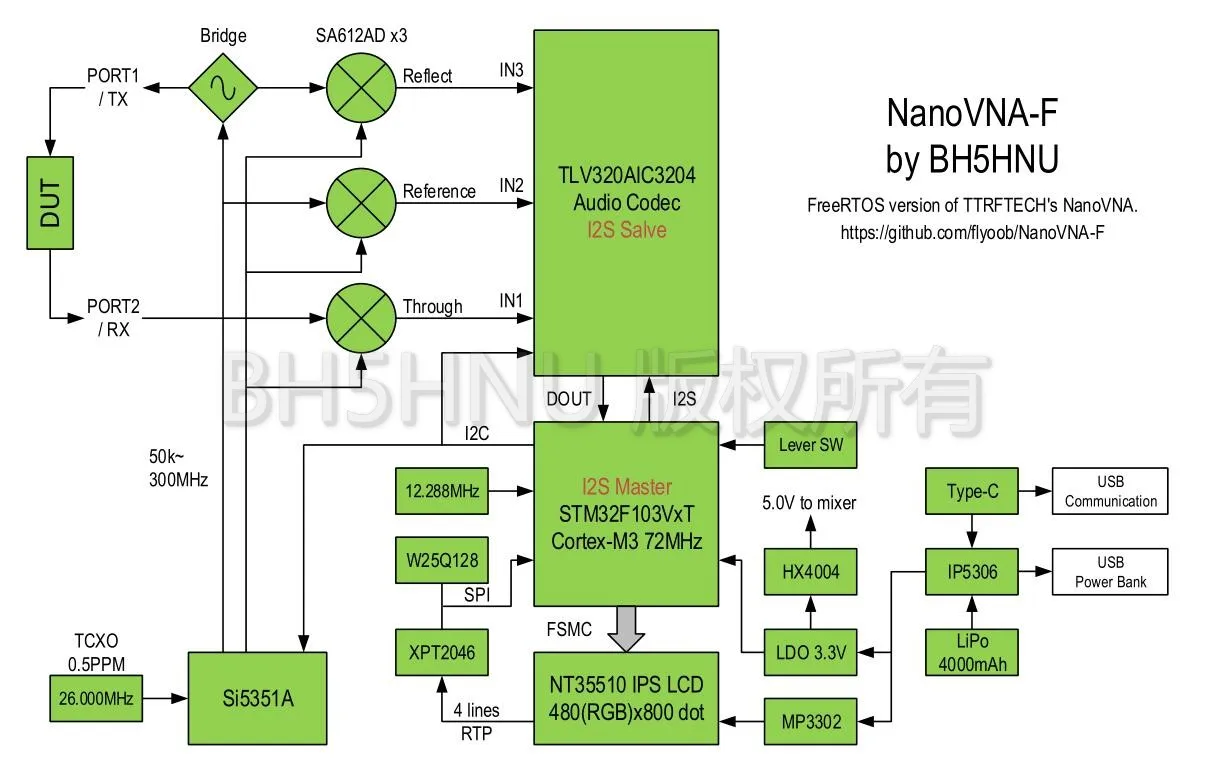

NanoVNA-F схема аппаратного блока выглядит следующим образом:

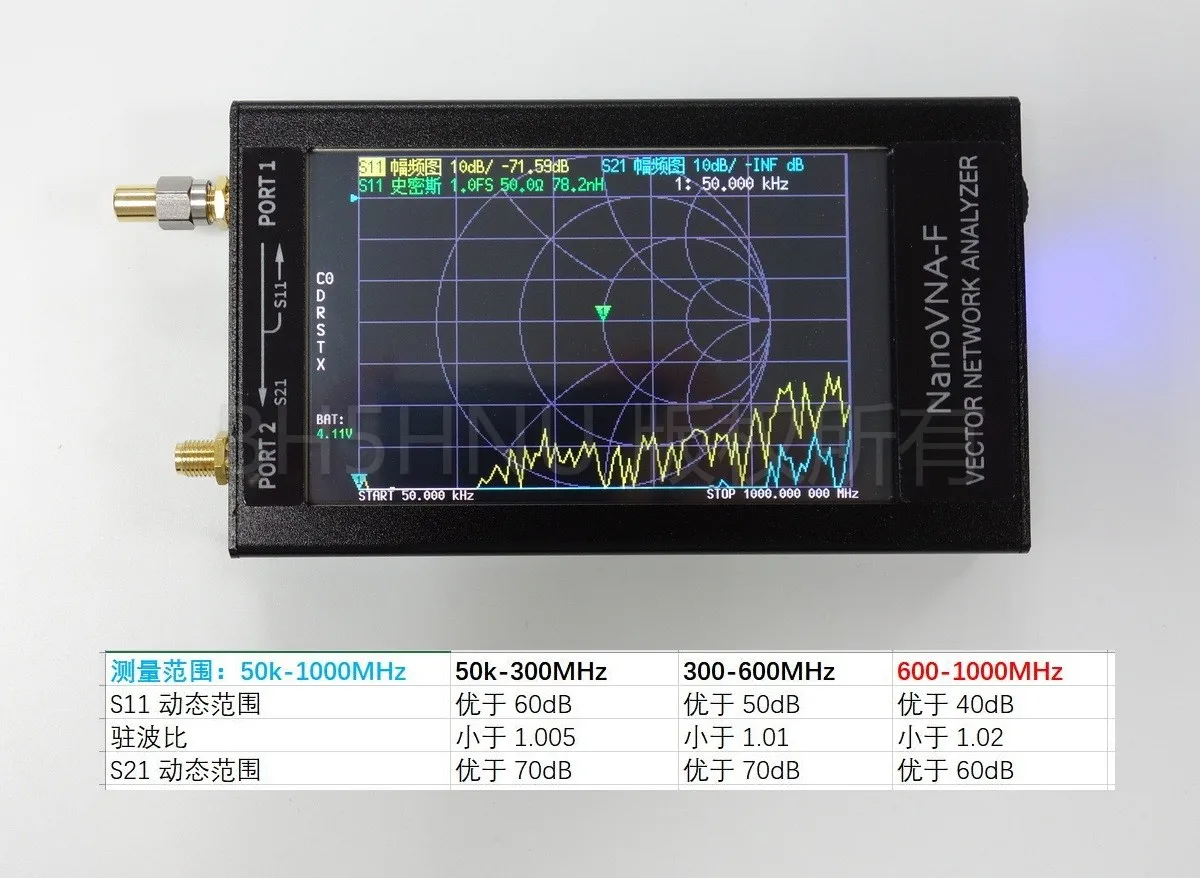

NanoVNA-F диапазон измерения 50k-1 ГГц, используйте часы chipSI5351Harmonic Измерение частоты выходного сигнала to1000MHz,stay600M-1GHzTime также может быть удовлетворительным s11yes40dbdynamic диапазон (отношение стоящей волны меньше than1.02), В то же время металлический щит предназначен для передней части RF. bringS21It превосходит в полном диапазоне частот. 60dB динамический диапазон 。

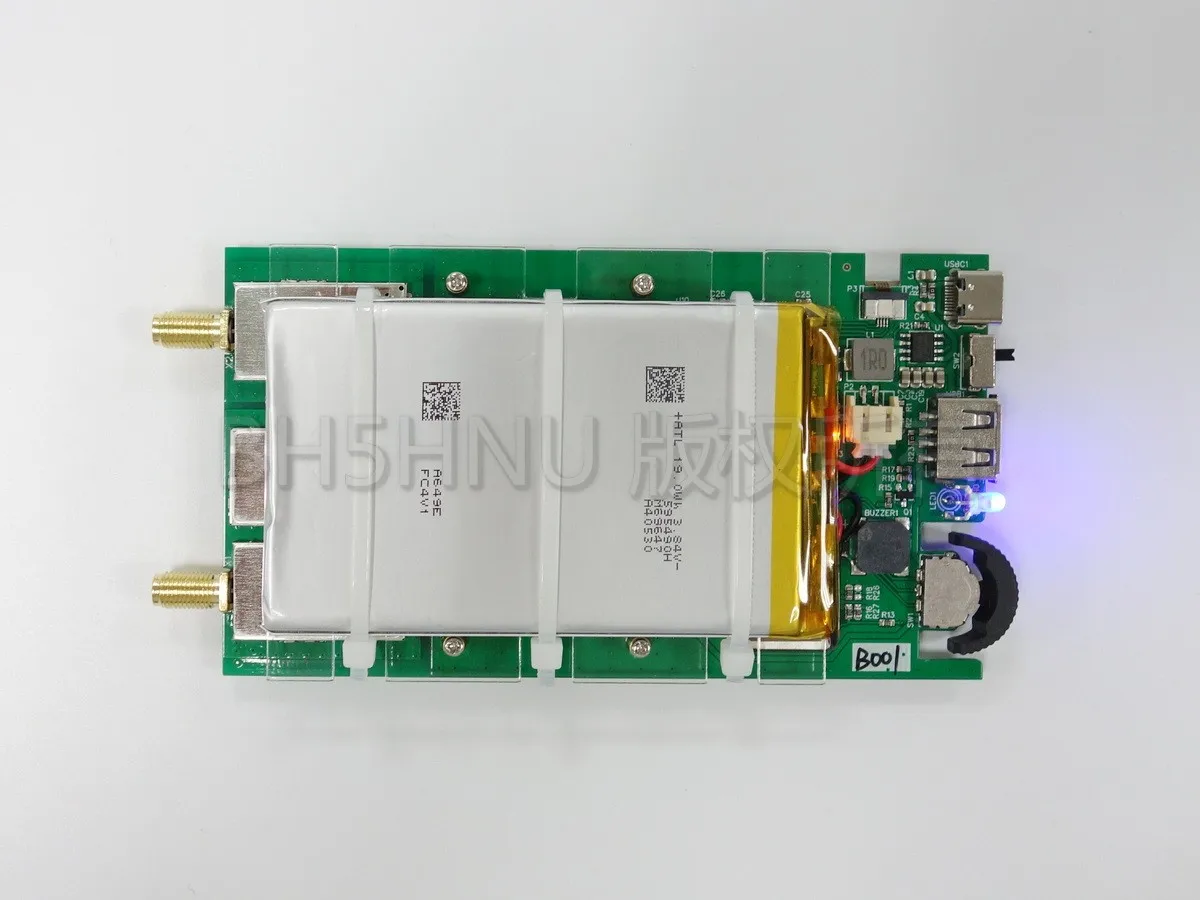

19.0Wh (после преобразования 5000mAh/3,7 V) Большая емкость литиевая батарея

Дизайнерский металлический щит для переднего конца RF, bringS21It превосходит в полном диапазоне частот. 60dB динамический диапазон

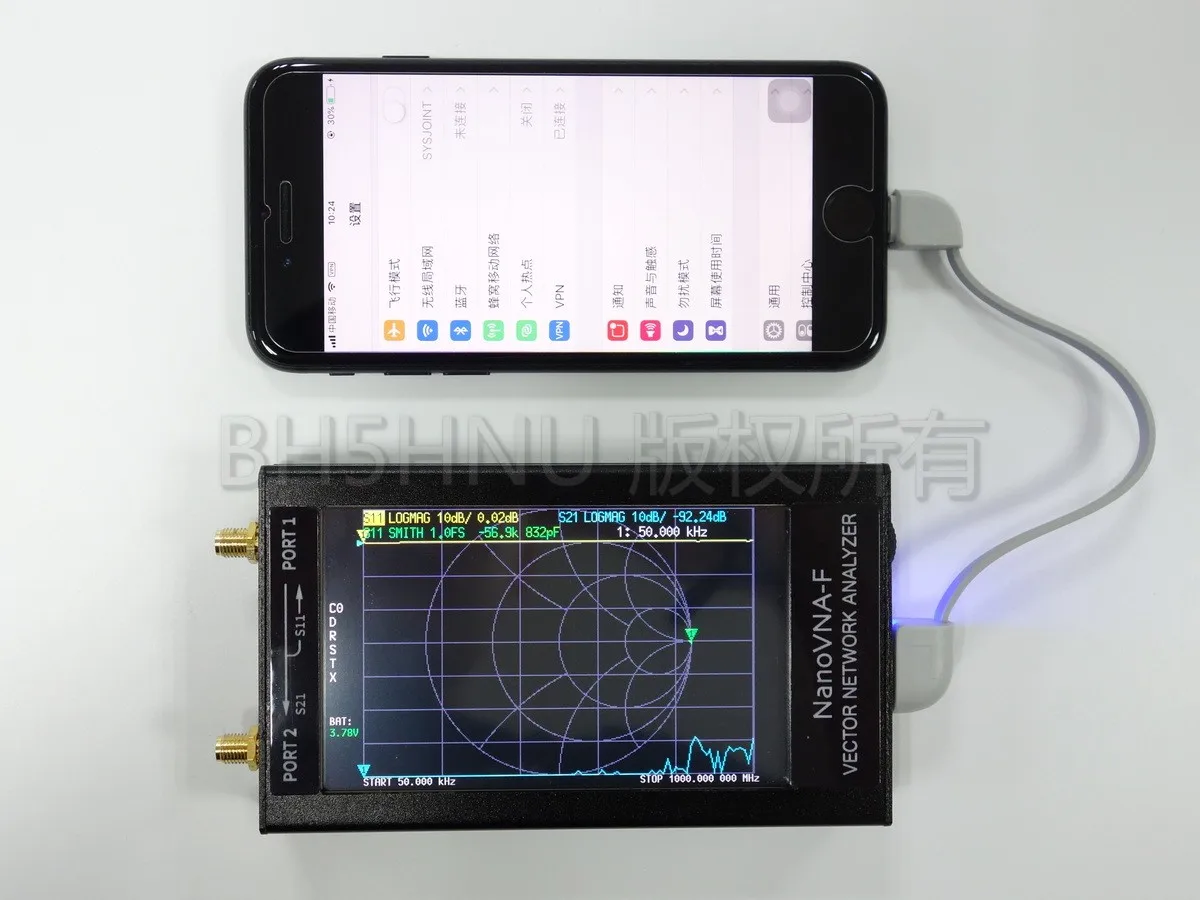

Функция зарядки 5 В/1 А, Поддержка Android, IPhone

1. NanoVNA-F S11parameter,SWRStanding wave ratio test

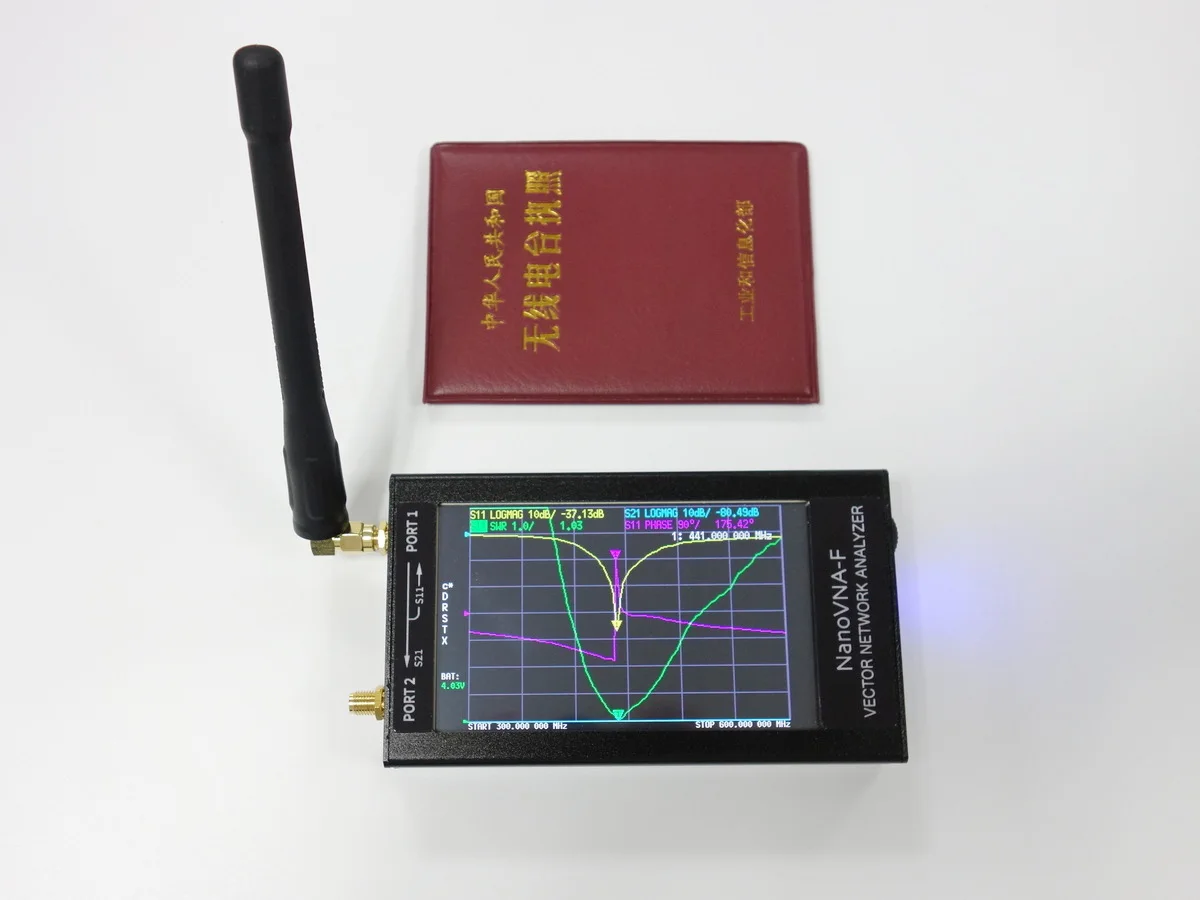

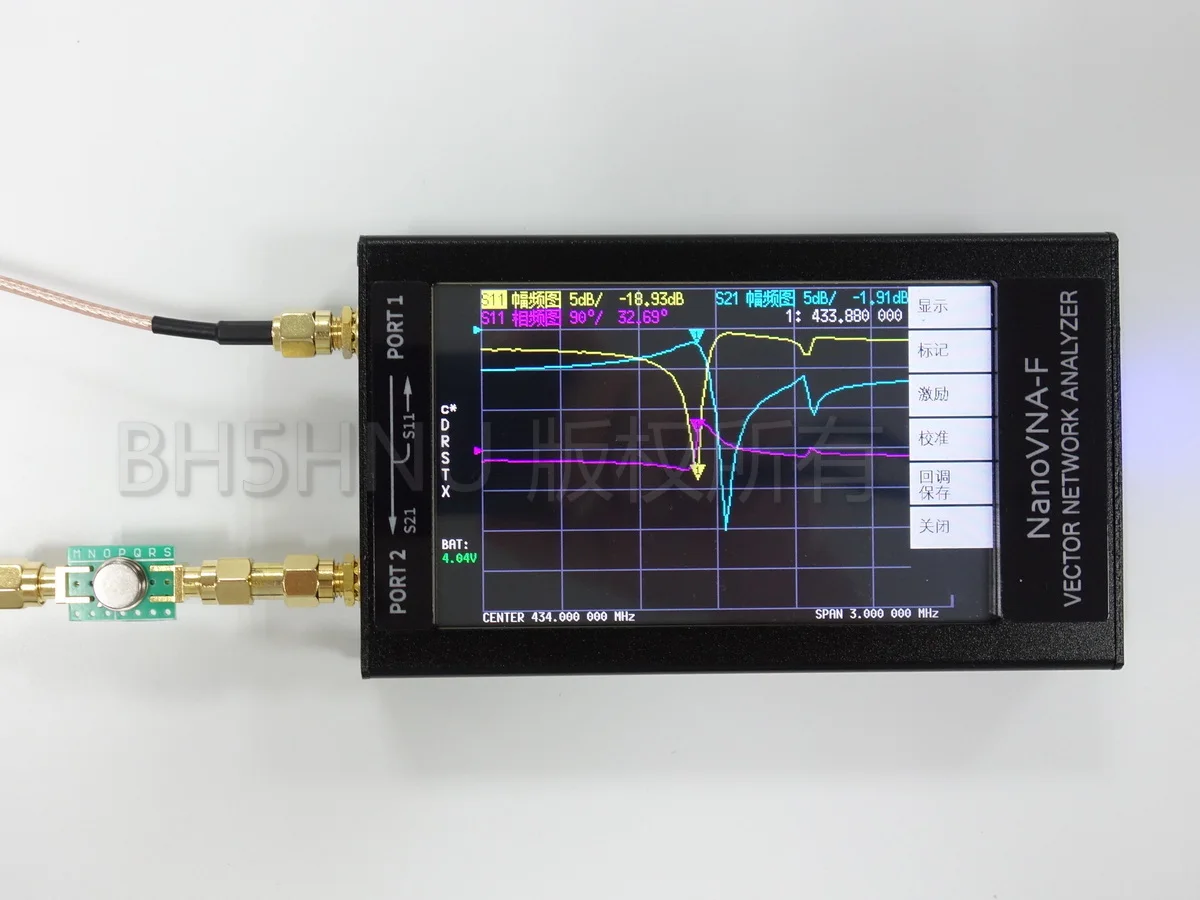

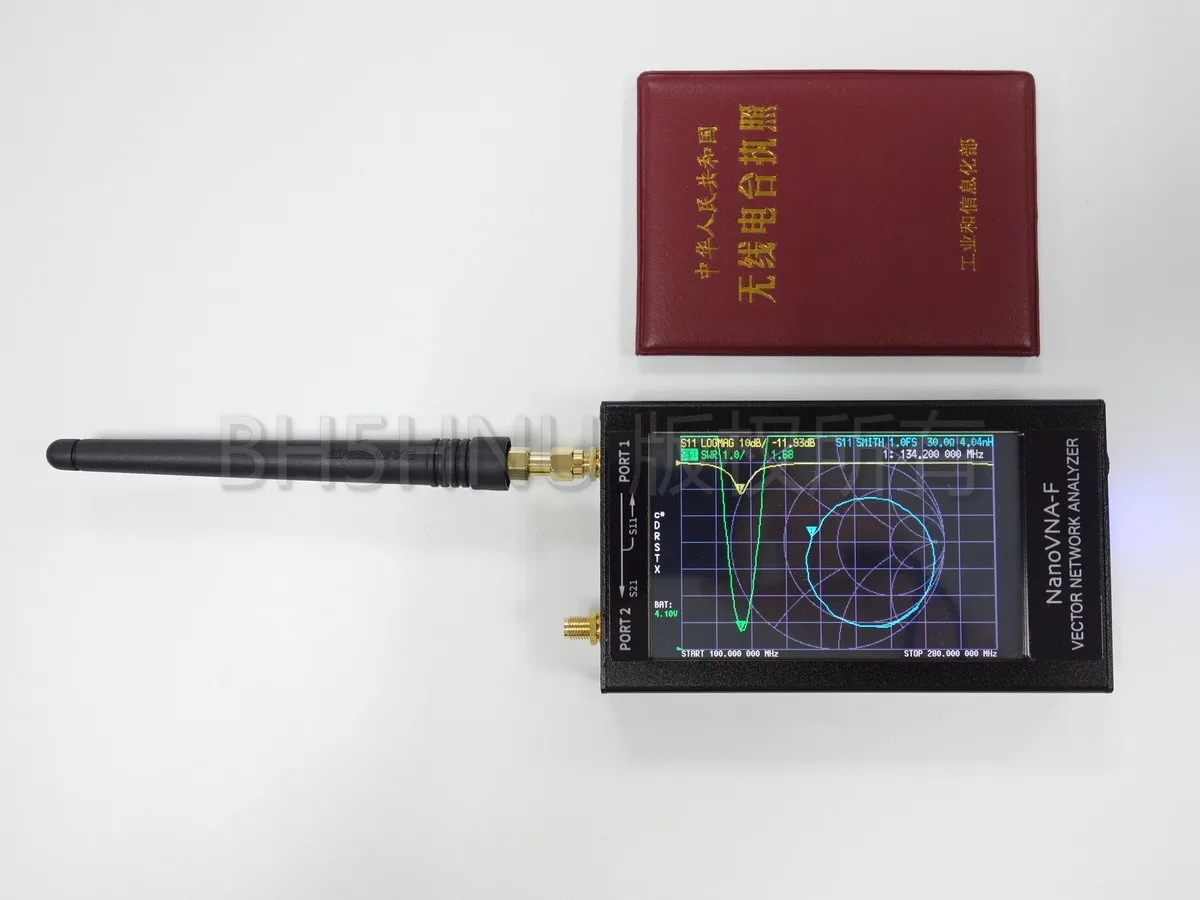

Европейское измерение коэффициента стоящей волны newsUV9DantennaUHFBand, начальная частота: 300 м, частота прерывания: 600 м, следующая зеленая Кривая-отношение стоящей волны, минимальная частота стоящей волны Point441.000000MHz,SWR = 1,03.

Европейские новости UV9D интерфейс антенны SMA Стандартный манекен (внутренний с винтом и иглой), инструмент тестирования может быть непосредственно подключен, его также можно дать в подарок. SMA налокотное соединение, удобное тестирование.

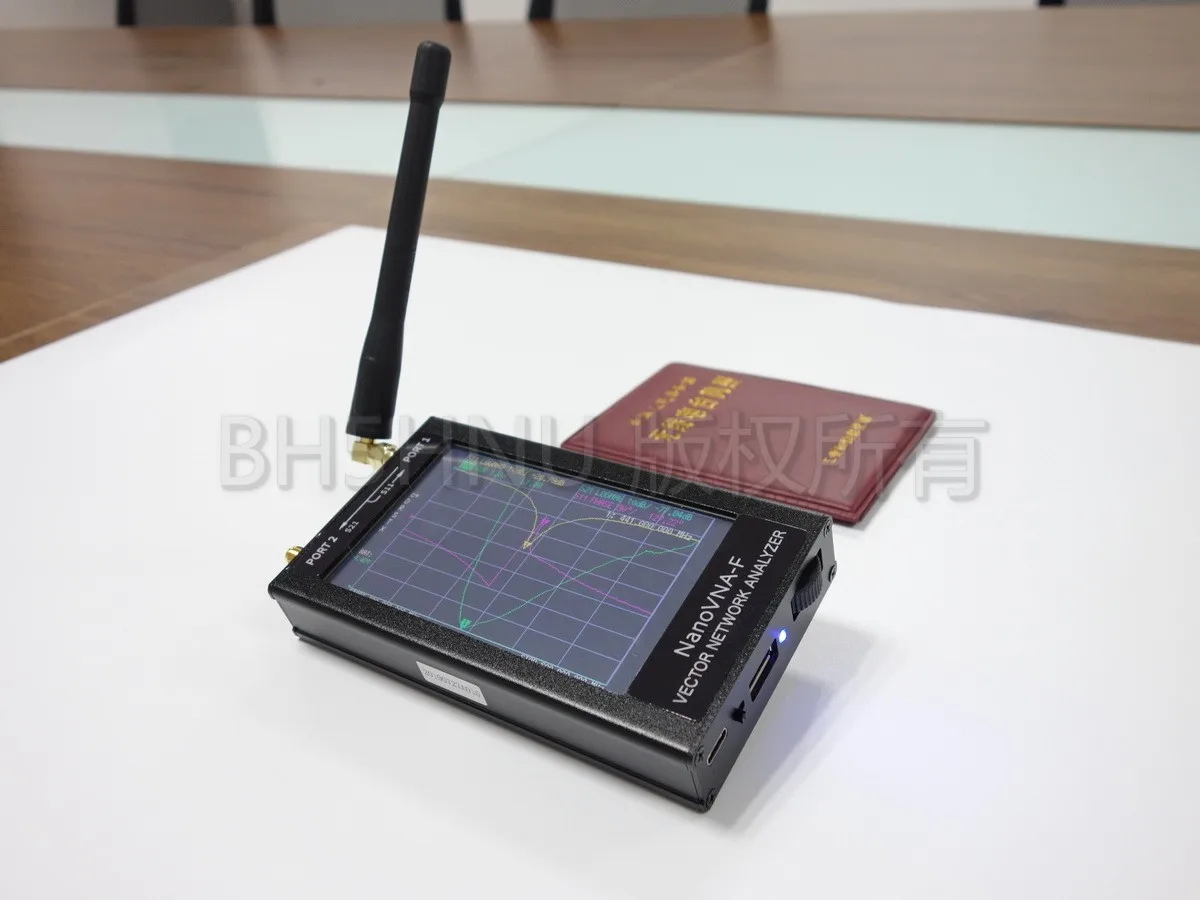

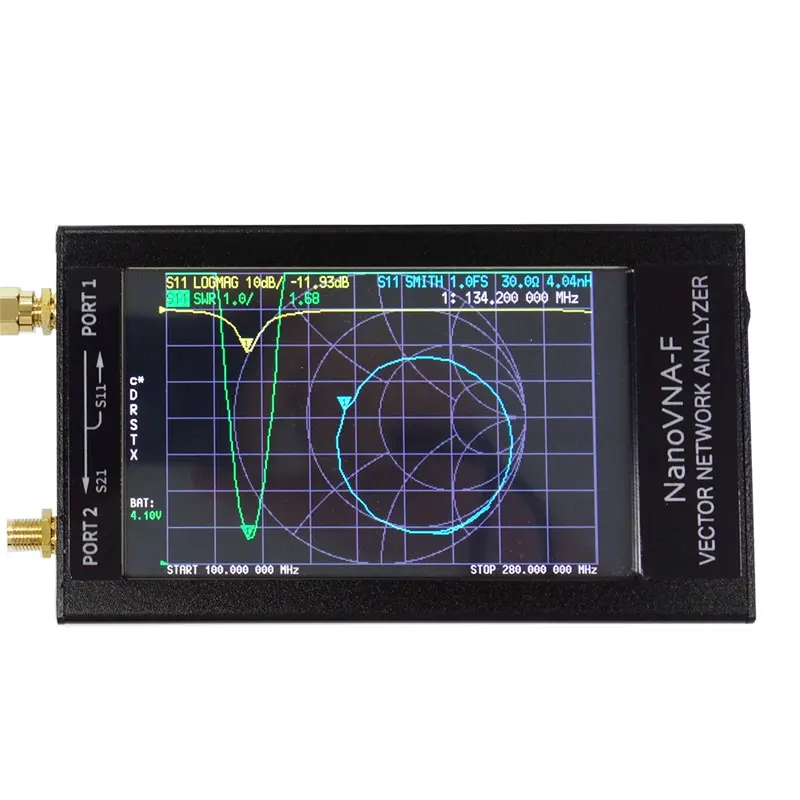

Bao FengVHFStanding измерение волнового соотношения сегментной антенны, интерфейс антенны SMA стандартная материнская головка, путем complimentarySMA-JJAdapter подключен к инструменту.Стоящая волна Самая низкая точка 134.200000mhz, SWR = 1,68.

2. Измерение вносимых потерь S21, измерение низких частот

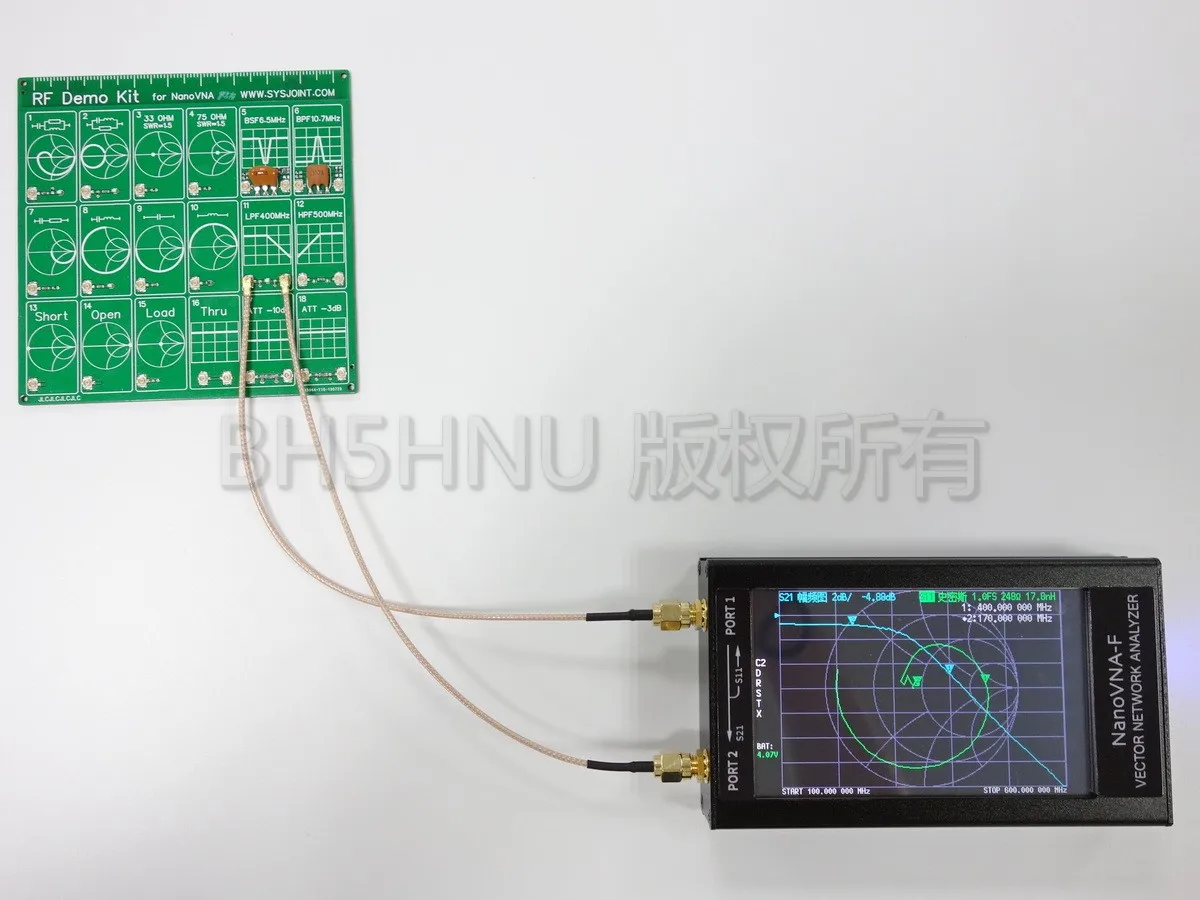

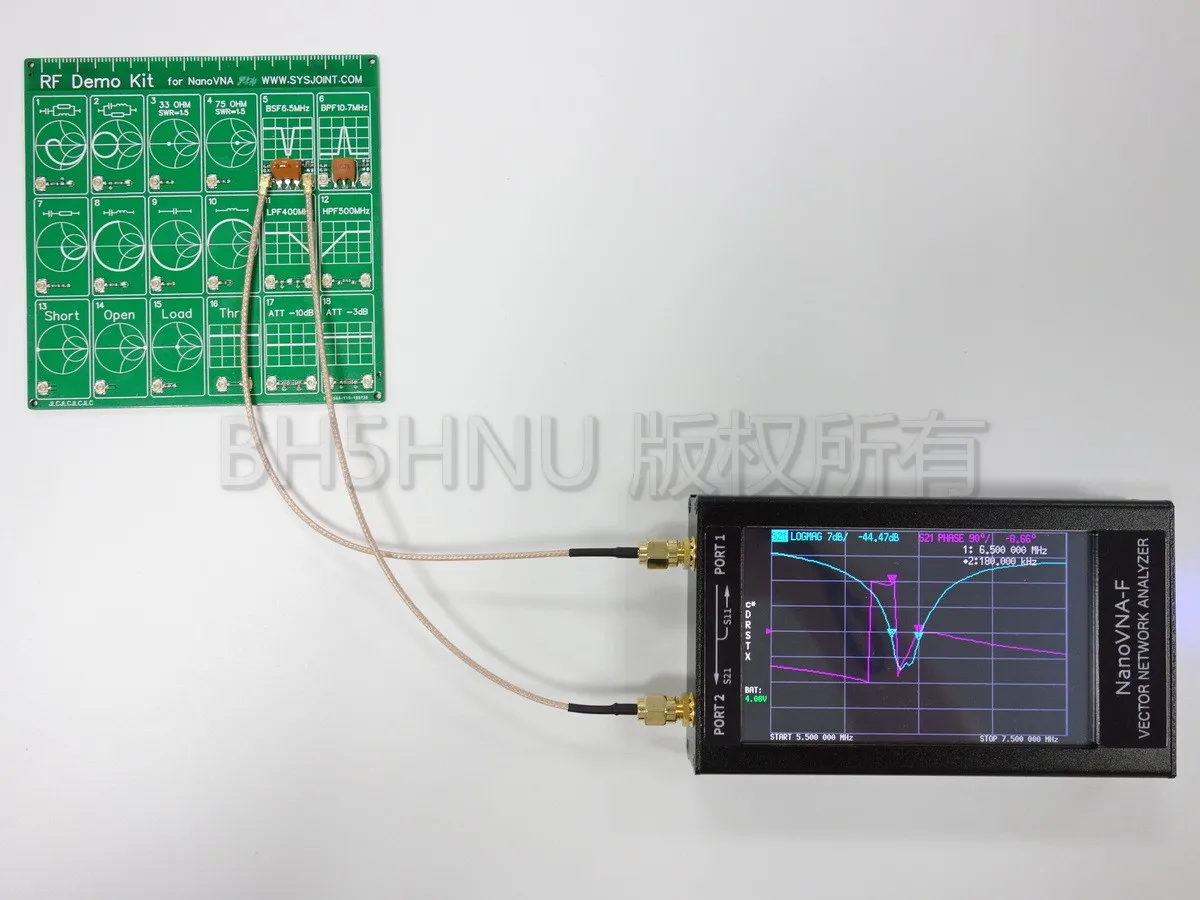

Использование NanoVNA-F измерение 6,5 мКерамикаРежекторный фильтр

Используйте NanoVNA-F measure10.7MКерамикаВолновой фильтр

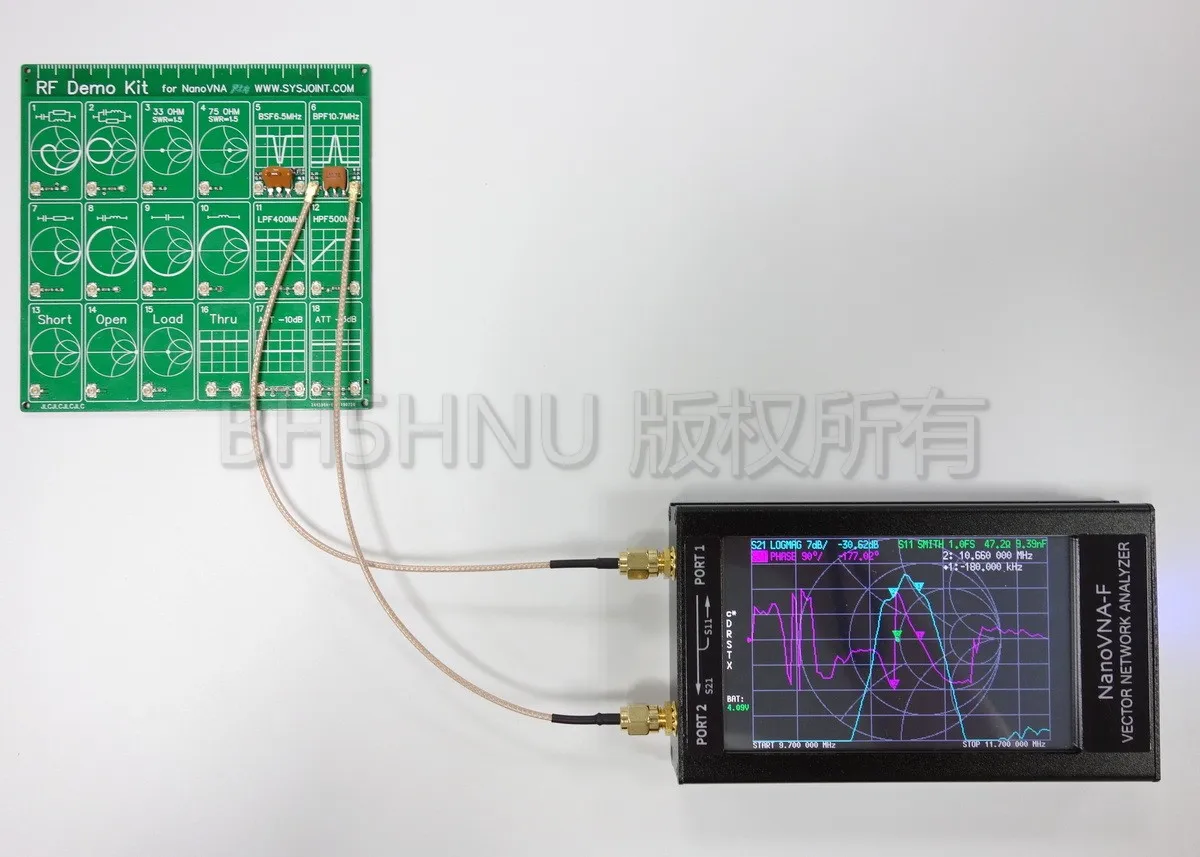

Используйте NanoVNA-F самостоятельное измерениеС фильтром нижних частот, 3dbbandwidth constraints400MHz 。

3. Сравнение показателей производительности,Это Германия. E5071CЧетырехпортовая векторная сетьПротив nanovna-F

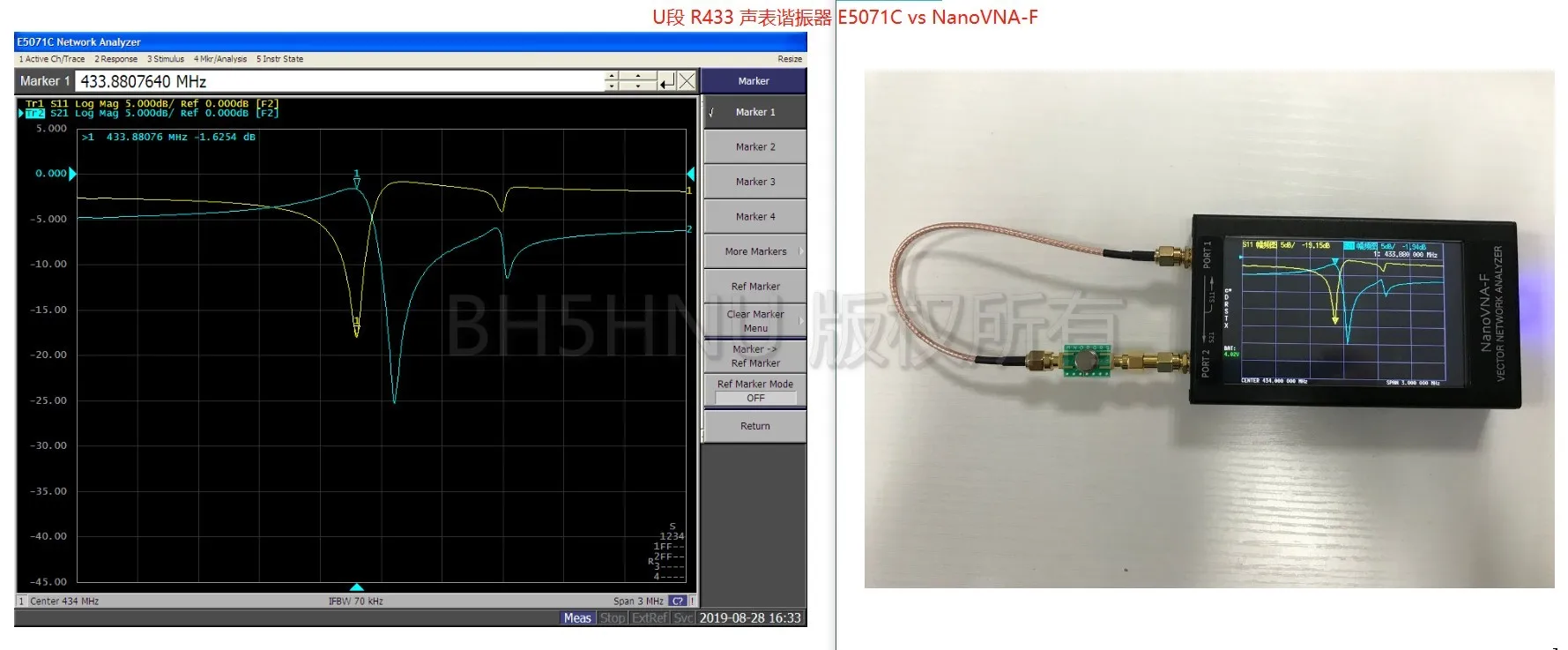

R433 измерение и контрастность сонометра резонатора,Щелкните правой кнопкой мыши, чтобы просмотреть оригинальную карту.

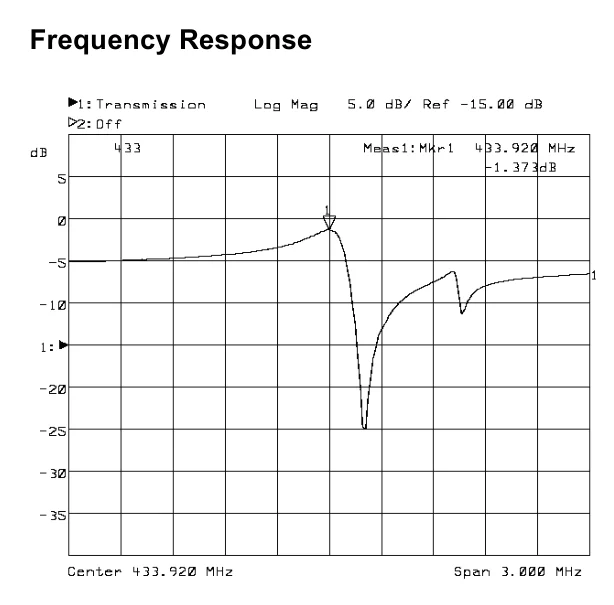

Фактические кривые частотного отклика в голосовом измерителе руководство по использованию данных:

NanoVNA-фактические результаты измерений, синяя кривая isS21, измерение передачи (потеря вставки).

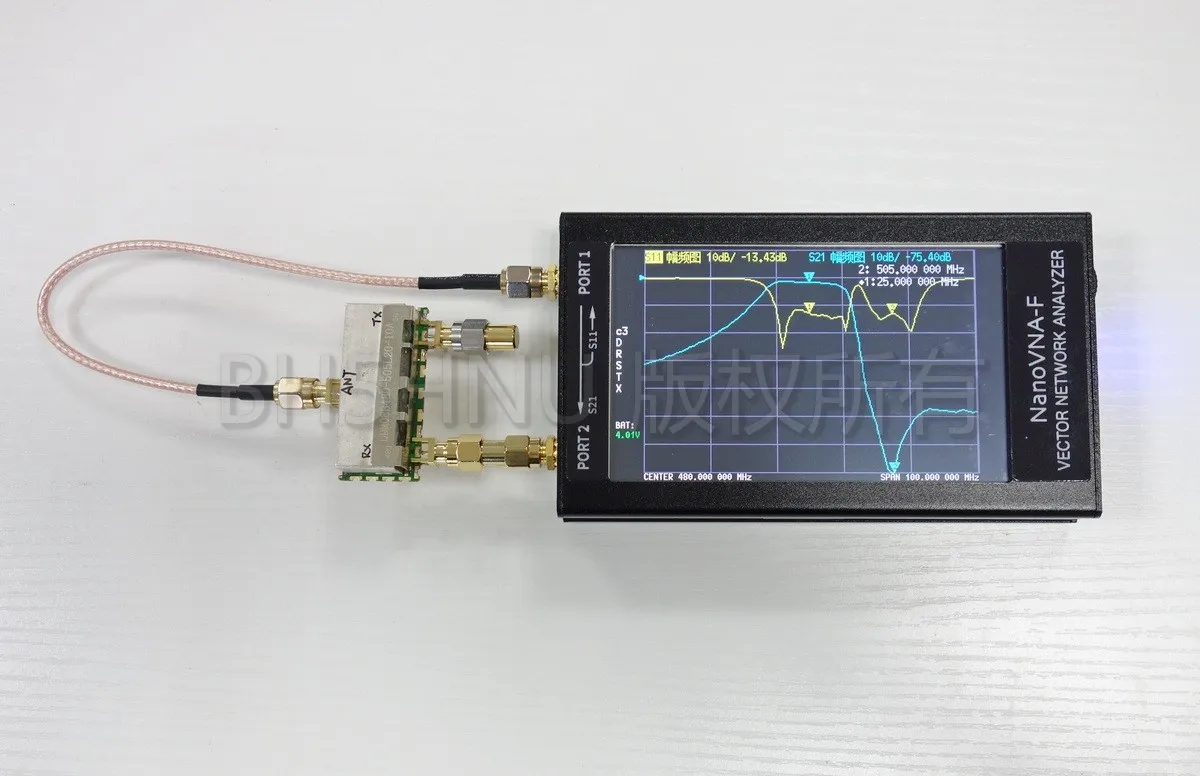

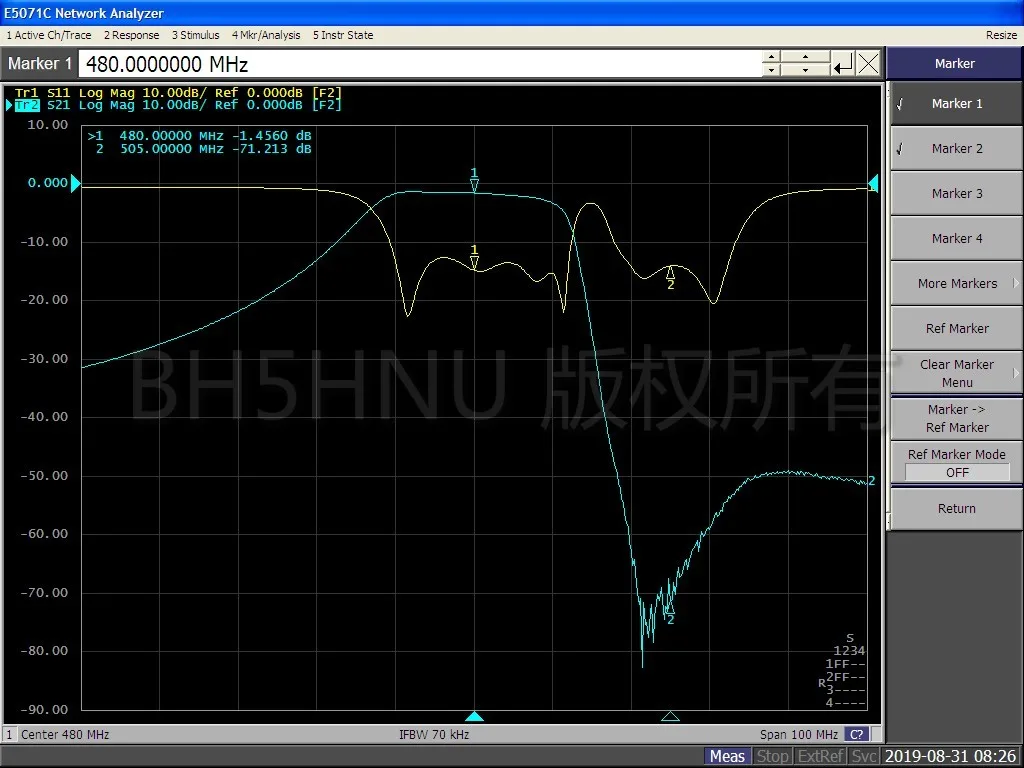

LoRa контраст тест сегмент Duplexer, RX:480M TX:505M это Германия. E5071CЧетырехпортовая векторная сеть

LoRa контраст тест сегмент Duplexer,RX:480M TX:505M NanoVNA-F

S11 USegment duplexer Сравнение данных, E5071C vs NanoVNA-F,ImportMatlabData сравнение.

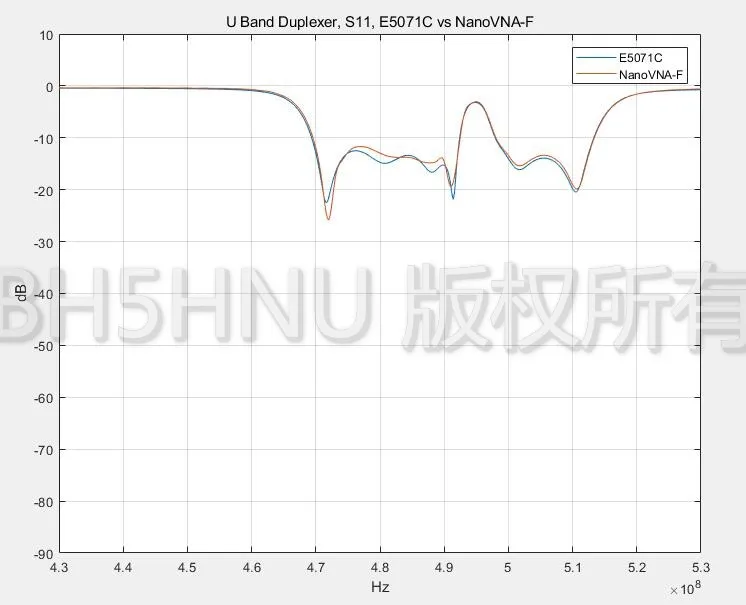

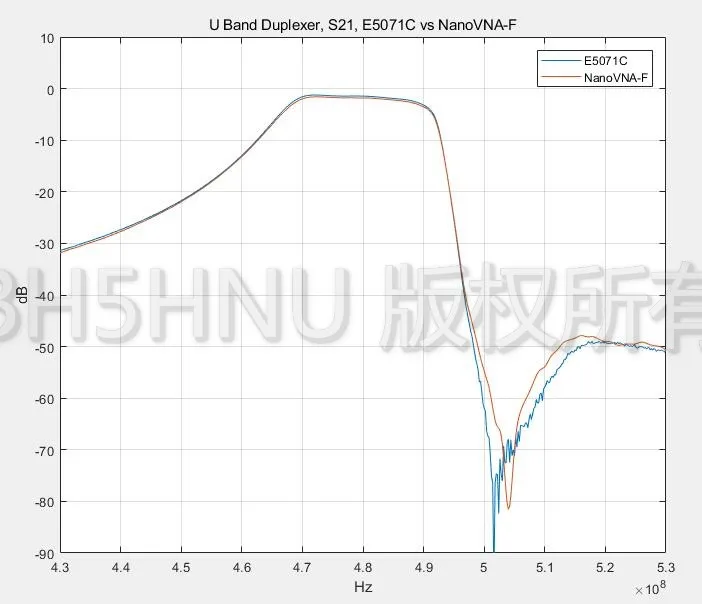

S21Usegment диплексер Сравнение данных,E5071C vs NanoVNA-F, сравнение ImportMatlabData.

Видимое использование бесплатных калибровочных частей, после калибровки, хорошие результаты измерений могут быть получены.

4 、 стандартизация продукции
