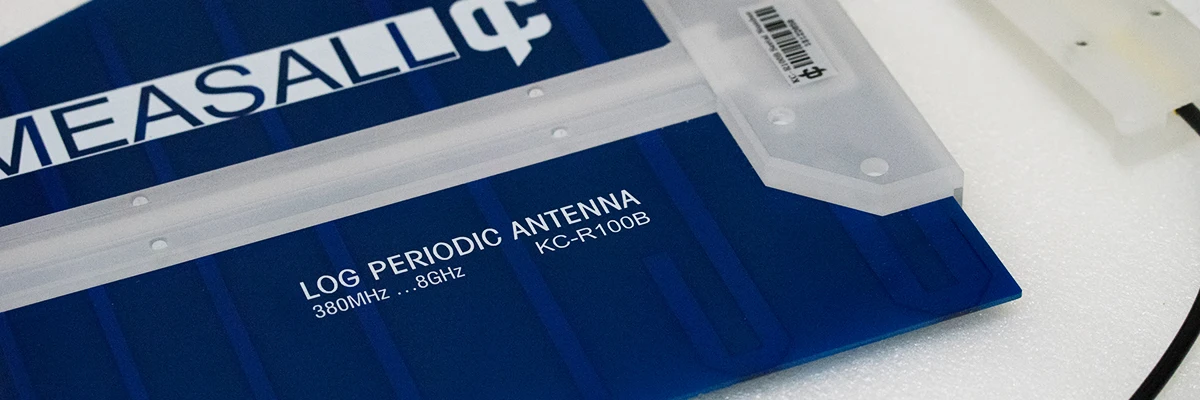

KC-R100BАнтенна является своего рода печатной логарифмической внутренней антенной, которая в основном используется в качестве совпадающей антенны измеритель интенсивности поля, измеритель спектра и рекогносцирующий приемник для оценки интенсивности поля, обнаружения источника передачи и поиска радионаправления. с широким диапазоном частот, умеренным объемом, легко переносить, сильной структурой и другими характеристиками, Подходит для внутреннего и наружного использования.

Основные характеристики:

Частотный диапазон: 380мгц... 8 ГГц.

R100B имеет относительно последовательное усиление и хорошую производительность в частотном диапазоне 380 МГц ~ 2,5 ГГц и 4,5-8.0ghz.индекс 2,5 ~ 4,5 ГГц снижен. ниже 380 МГц, усиление быстро уменьшается. когда более 8,0 ГГц, возврат потери и усиление уменьшается медленнее. его можно использовать в диапазоне 350 МГц ~ 10 ГГц, когда индекс снижен.

Номинальный коэффициент усиления антенны: 5dBi

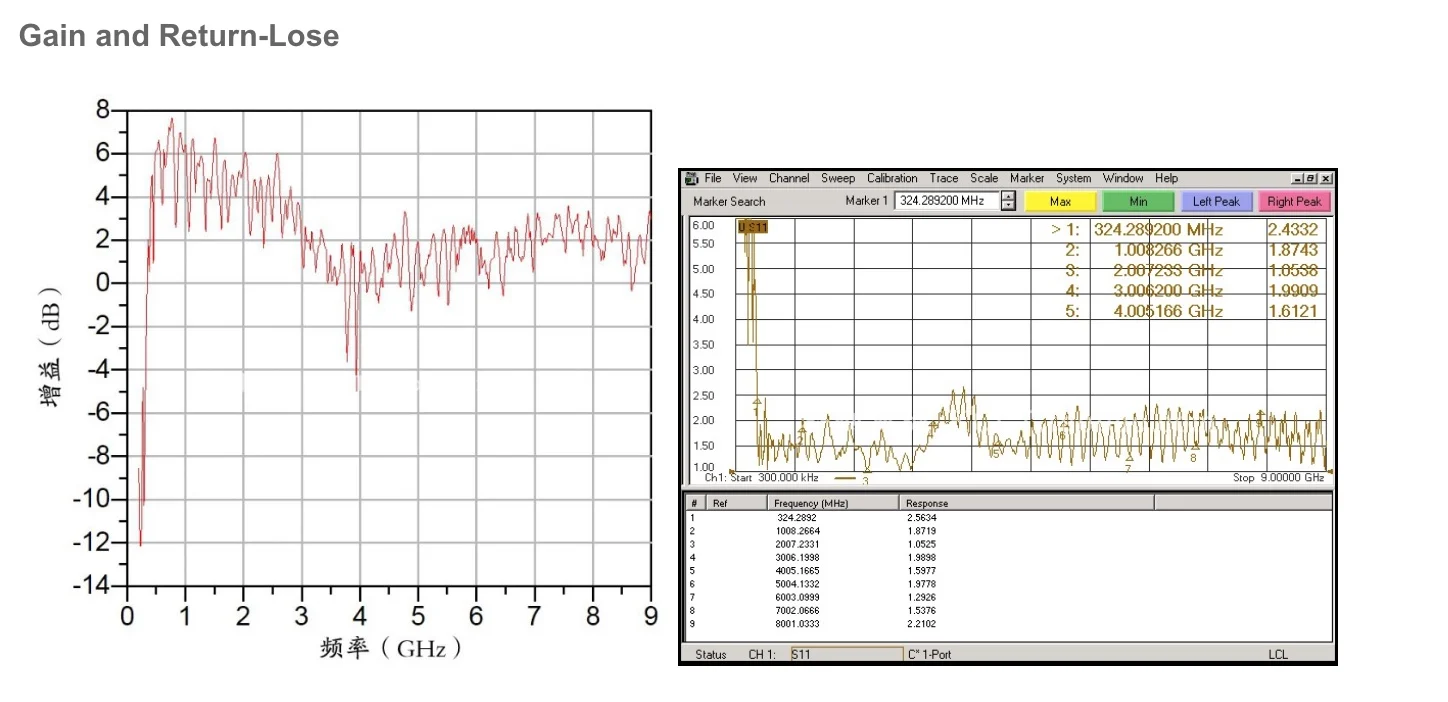

Ниже 3 ГГц, типичное значение усиления R100B составляет 5dBi, что выше на низких частотах и до 7.6dbi на самом высоком (около 800 МГц). по мере приближения частоты 3 ГГц, усиление медленно опускается до 2dBi.

Когда частота выше 3 ГГц, усиление колеблется около 2dBi и в основном стабильна. однако, в диапазоне 3,5-4 ГГц, наименьшее значение следует учитывать в соответствии с 0dBi. вышеуказанное усиление-это данные, когда используется оригинальный Радиочастотный кабель.

Частотный диапазон: 380мгц… 8ггц

Обратные потери: 10dB

Рейтинг входного сопротивления антенны 50 Ω, с источником 50 Ом, потеря возврата имеет большие колебания, большинство частот около 10 дБ или лучше, соответствующий коэффициент стоячая волна узора (VSWR) около 2.0.когда частота ниже 350 МГц, стоячая волна быстро увеличивается.

Мощность: 5 Вт

R100B может использоваться как приемная антенна, так и передающая антенна. при использовании в качестве передающая антенна, предельный уровень безопасной мощности составляет 5 Вт. мы использовали 50 Вт мощности для тестирования на уровень силы, антенна не повреждена, но не предоставляет гарантии, Особенно при высокой частоте нельзя использовать в избыточной мощности. Стоячая волна относительно большая около 4 ГГц, поэтому необходимо обратить внимание на требования передатчика на коэффициент стоячая волна.

Направление движения

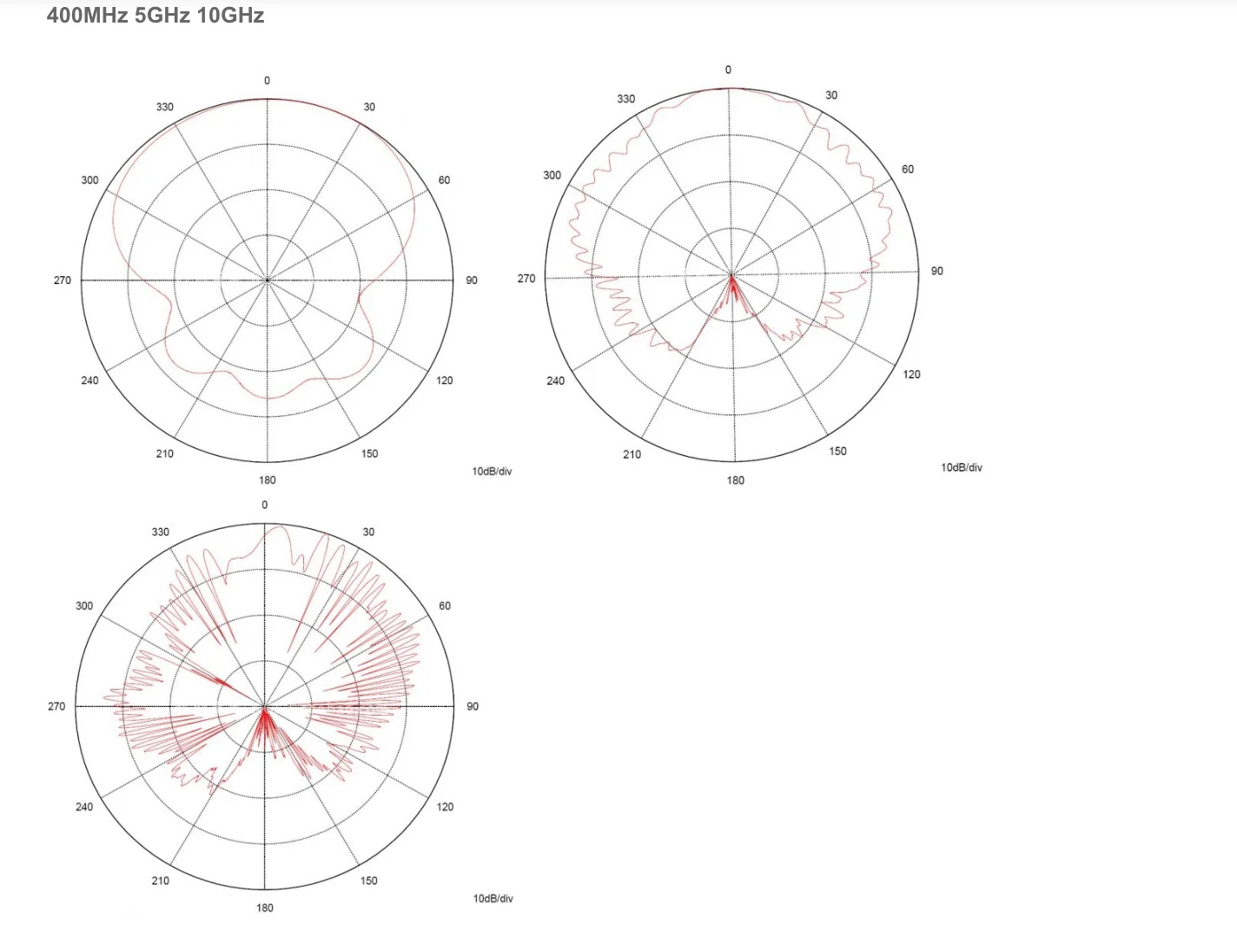

Без строгих требований к коэффициенту усиления, R100B используется для определения направления 380MHz ~ 8.5ghz.когда он держится одной рукой и вращается с телом, он имеет более высокую чувствительность к направлению источника излучения, который используется для последовательного поиска источника выбросов. В диапазоне 380мгц ~ 3,5 ГГц и 4,5 ГГц ~ 6 ГГц, хорошая направленность используется для позиционирования перекрестков независимо от того, входит ли в это человеческое тело. когда значение выше 6 ГГц, вторичная lobe более, более узкая и более прочная. При нахождении направления следует выбрать основной размер с относительно медленным трендом изменения уровня. когда частота находится в 3,5 ГГц ~ 4,5 ГГц, основные ветви и направление максимального уровня слегка отклоняются от геометрического направления. Необходимо правильно подвести итог опыта при использовании.

Интерфейс типа

SMA Ян головка

Механические параметры

Внешний размер: около 560 × 240 × 25 мм (за исключением кабелей)

Длина кабеля: около 2,0 м внутренний Фидер около 0,5 м, а внешний Фидер около 1,5 м.

Масса нетто: около 850 г

Размер упаковки: около 600 × 430 × 85 мм

Общий Вес упаковки: около 1,99 кг
