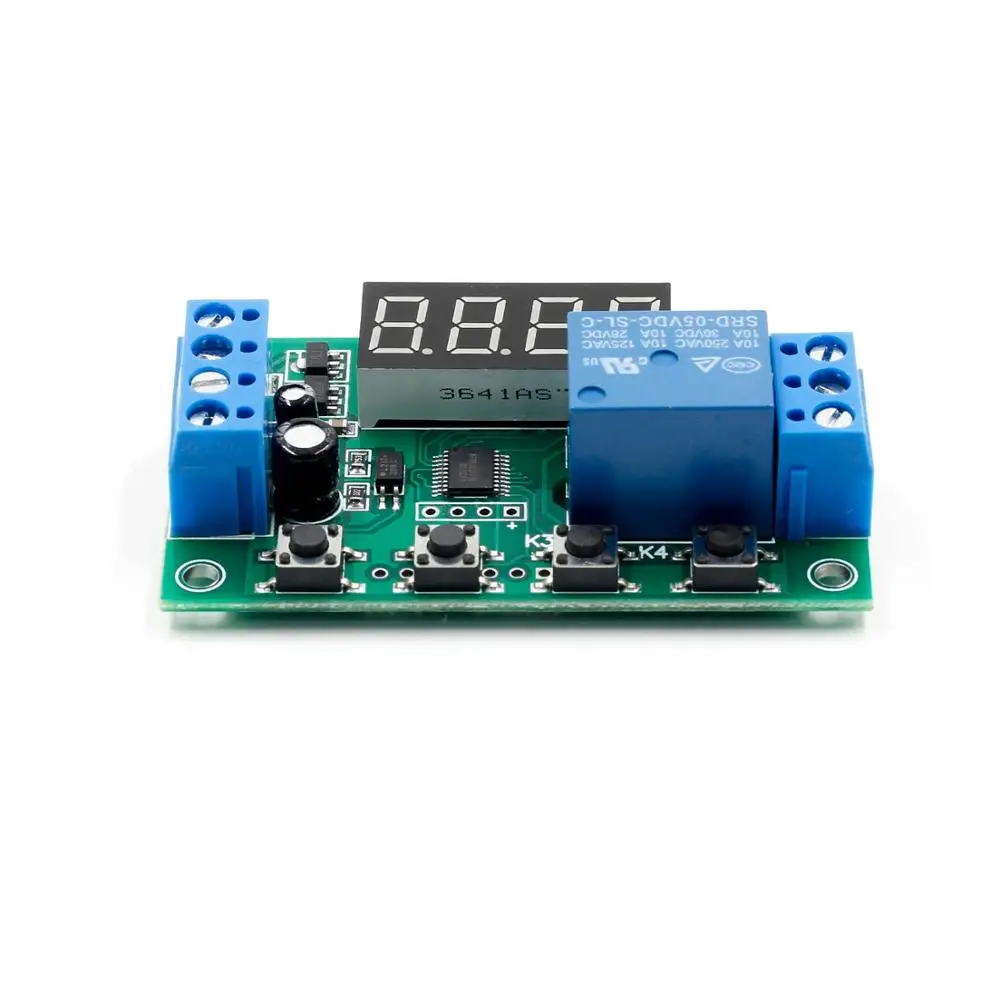

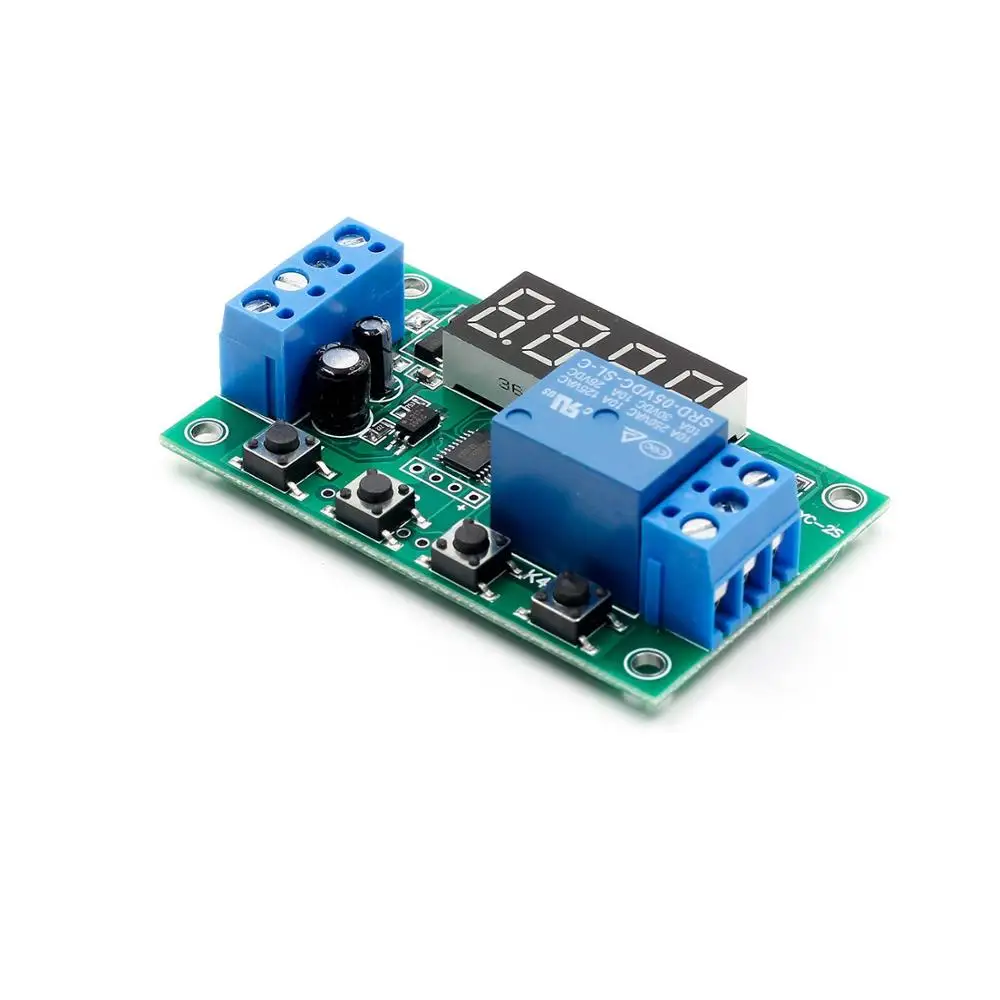

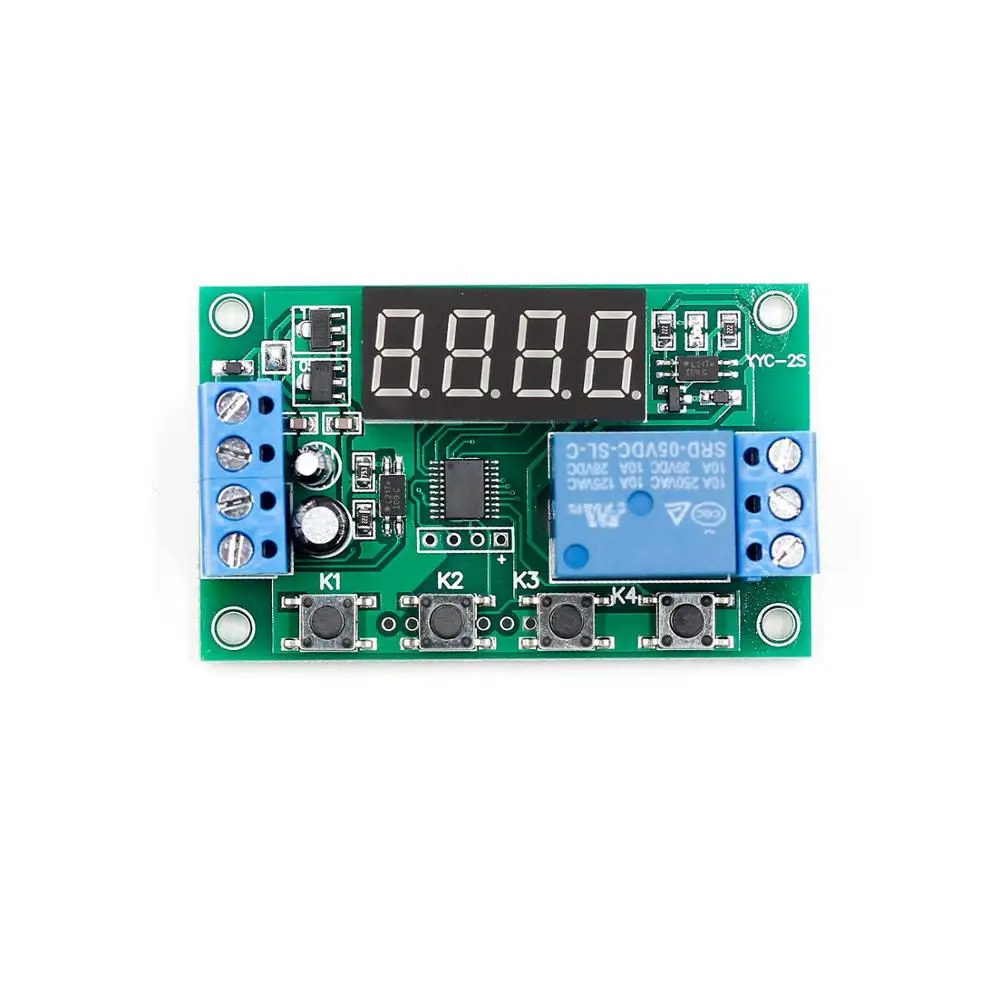

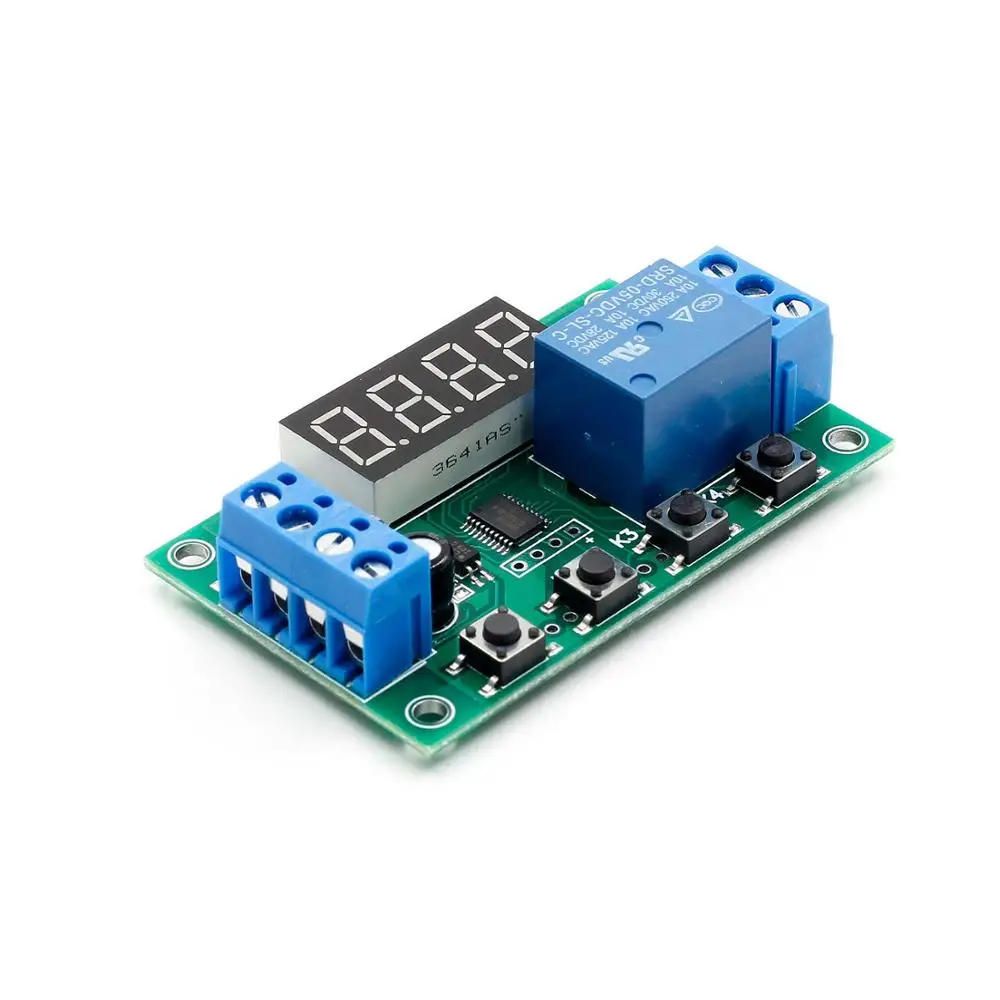

1. Тип продукта: YYC-2S 24 вида широко используемых функций для удовлетворения потребностей большего количества применений; Может управлять электромагнитным клапаном, насосами, двигателями, огнями и другими ходовыми

2. Входное напряжение: постоянный ток 5/12 / 24 В опционально

3. Выходная мощность: может управлять DC или 5A в пределах нагрузки переменного тока

4 .. Диапазон времени: 0,01 секунд до 999 минут в любое время регулируется

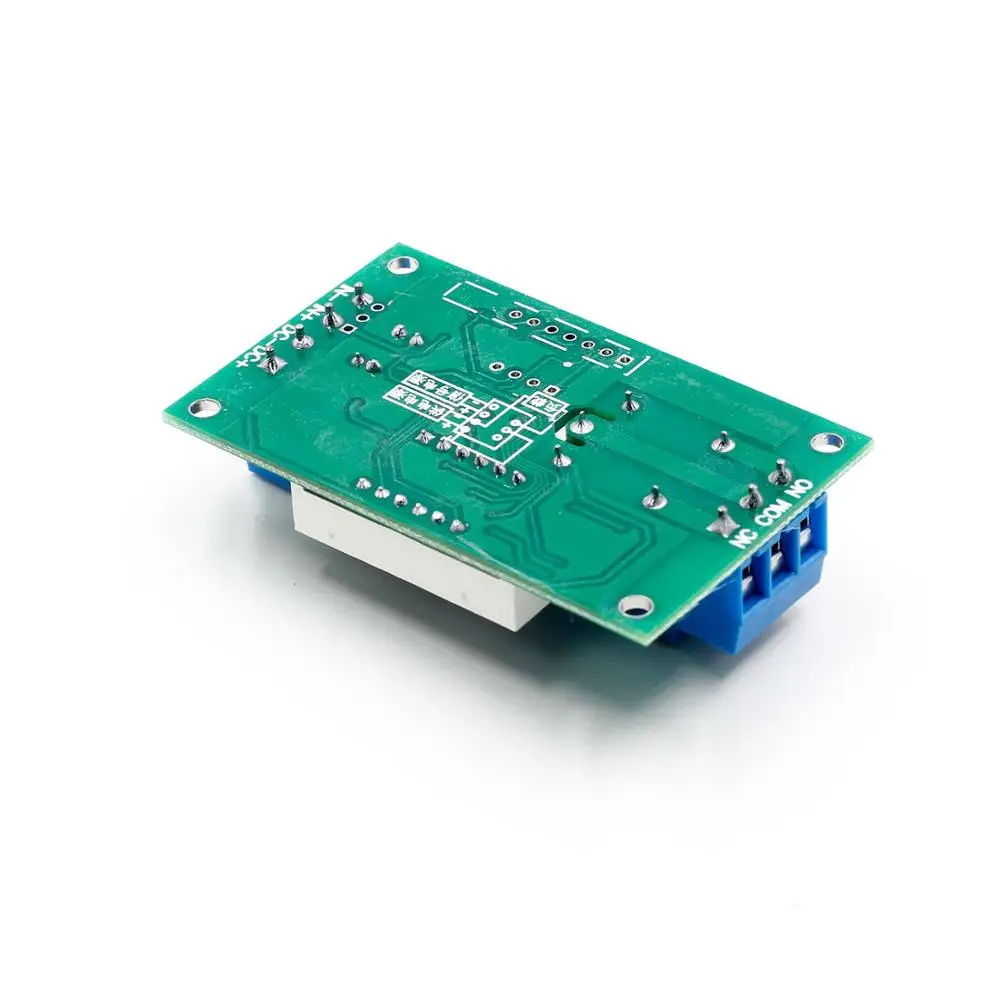

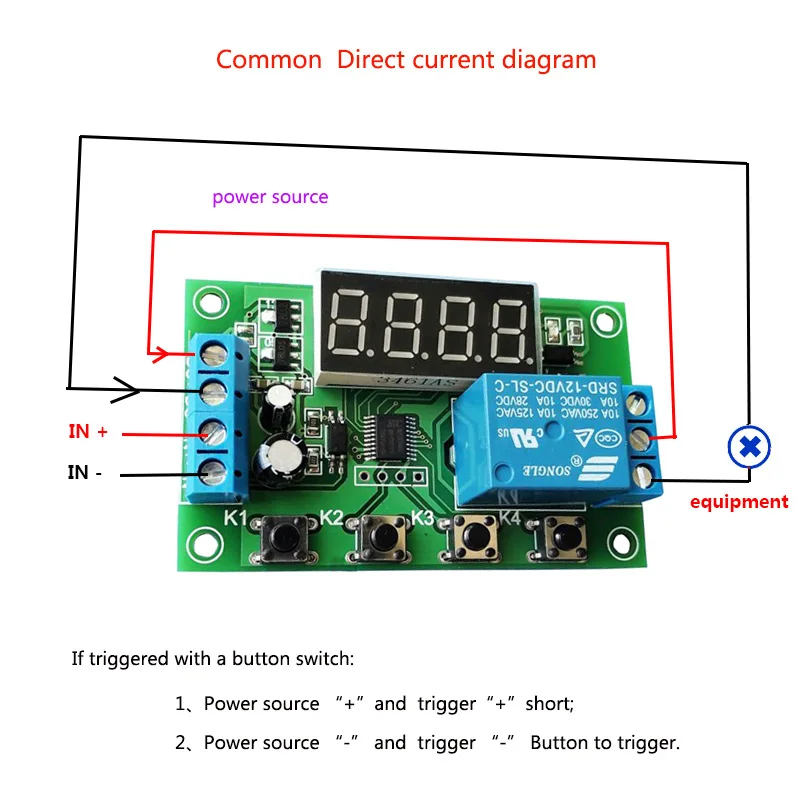

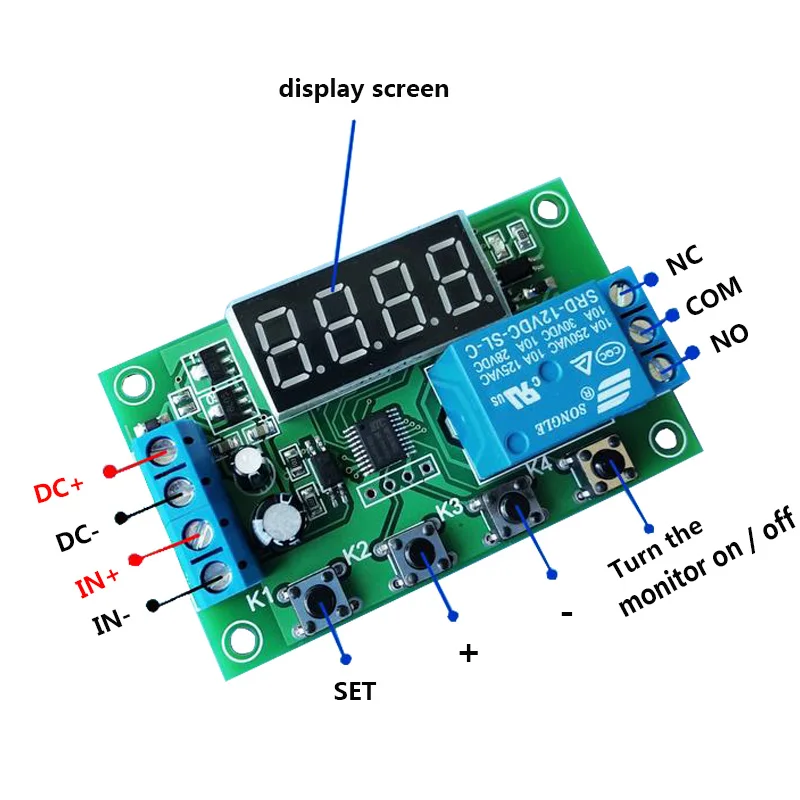

5. Описание порта проводки:

A. DC +: входное напряжение постоянного тока

B. DC-: вход DC источник питания отрицательный

C. IN +: положительный терминал ввода сигнала

D. IN-: сигнал входного терминала отрицательный

E. NO: реле, как правило, открытый интерфейс, реле тянет перед подвеской, после соединения с COM коротко

F. COM: общий интерфейс реле

G. NC: реле нормально закрытого интерфейса, реле перед подключением к COM коротко, тянуть после подвески

6. Список функций:

P-11: пробежка (к сигналу реле тяги, сигнал исчезновение реле остановки)

P-12: самоблокирующийся (к сигнальному реле Потяните, дайте Сигнальное реле для остановки)

P-13: для сигнала, реле Потяните за секунды, чтобы остановить автоматически; Во время Задержка запуска недействительна

P-14: для сигнала, реле Потяните за секунды, чтобы автоматически остановить; Время запуска в задержке

P-15: для сигнала, реле Потяните за секунды, чтобы остановить автоматически; Время запуска во время задержки

P-16: для сигнала, реле Потяните за секунды, чтобы остановить автоматически; Сброс триггера во время задержки

P-17: к сигналу, реле тянет, входной сигнал отключен, начать подсчет секунд после питания, в период задержки, чтобы сохранить выход сигнала снова, время для остановки

P-18: питание, реле немедленно тянет, задержка через несколько секунд после питания; До следующей мощности

P-21: к сигналу, задержка через несколько секунд после нажатия реле

P-22: к сигналу, более секунды, реле тянет, сигнал исчезает, реле останавливается

P-23: сигнал исчезает более секунды, реле тянет, сигнал исчезает, реле останавливается

P-24: Когда сигнал находится в течение нескольких секунд, реле тянет и сигнал исчезает более секунды, реле останавливается

P-25: Когда сигнал находится в течение нескольких секунд, реле включается и сигнал останавливается более чем на секунду.

P-26: Сигнальное реле останавливается через несколько секунд, сигнал исчезает, реле останавливается снова после второй остановки

P-27: обнаружение импульсного сигнала, реле остановлено; Без импульсного сигнала, реле задержка на несколько секунд; (сигнал или исчезновение сигнала не считаются импульсным сигналом)

P-28: после включения питания, после задержки 1 секунды, реле включается до тех пор, пока питание не будет удалено

P-31: после включения реле вытягивает секунды, выключает секунды B, бесконечный цикл;

P-32: сигнал, старт P-31 бесконечный цикл; Сигнал исчезает, прекращает цикл

P-33: Чтобы дать сигнал, начните P-31 бесконечный цикл; Дайте сигнал для завершения цикла

P-34: после включения питания, после второй задержки, реле тянет и останавливается в течение B секунд

P-35: сигнал, задержка секунды, реле тянет, тянуть B секунды после остановки

P-36: сигнал, более секунды, реле тянет, тянет B секунды после остановки, сигнал исчезает, часы очищены

P-37: сигнал, реле вытягивает секунды, автоматически останавливает, останавливает и затем останавливает B секунды, в + B пусковой сигнал времени недействителен

P-38: сигнал, реле Потяните за секунды, чтобы остановить автоматически, остановка снова через B секунды, снова Потяните за секунды, чтобы остановить автоматически

7.Описание установки ключа: дисплей питания «----», входящий в режим ожидания;

A. Нажмите первый раз K1, (нужно более 1 секунды, чтобы быть эффективным, чтобы предотвратить ложный триггер) Дисплей: P-11: K2 Отрегулируйте основной режим, K3K4 функция регулировки

B. Нажмите второй раз K1, на экране отображается: A001: K2 и K3 Отрегулируйте первый раз A, K4 Отрегулируйте десятичную точку (единица времени)

C. Нажмите в третий раз K1, на экране отображается: B001: K2 и K3 Отрегулируйте второй раз B, K4 Отрегулируйте десятичную точку (единица времени)

D. Нажмите на четвёртый К1, покажите «----», который войдет в режим ожидания

Е. Режим ожидания K4, вы можете постоянно выключить/открыть дисплей, переключить режим низкой мощности

8. Десятичное время описание единицы измерения:

A. X.XX знака после запятой в платье на празднование ста, диапазон времени: 0,01 секунд до 9,99 секунд

B. X X.X знака после запятой в десятку, диапазон времени: 0,1 секунд до 99,9 секунд

C. XXX без десятичной точки, диапазон синхронизации: от 1 секунды до 999 секунд

D. XXX. Десятичные точки в одном, диапазон времени: от 1 минуты до 999 минут
