Контроллер термопары K type светодиодный дисплей термометр контроль

Контроллер термопары K type светодиодный дисплей термометр контроль

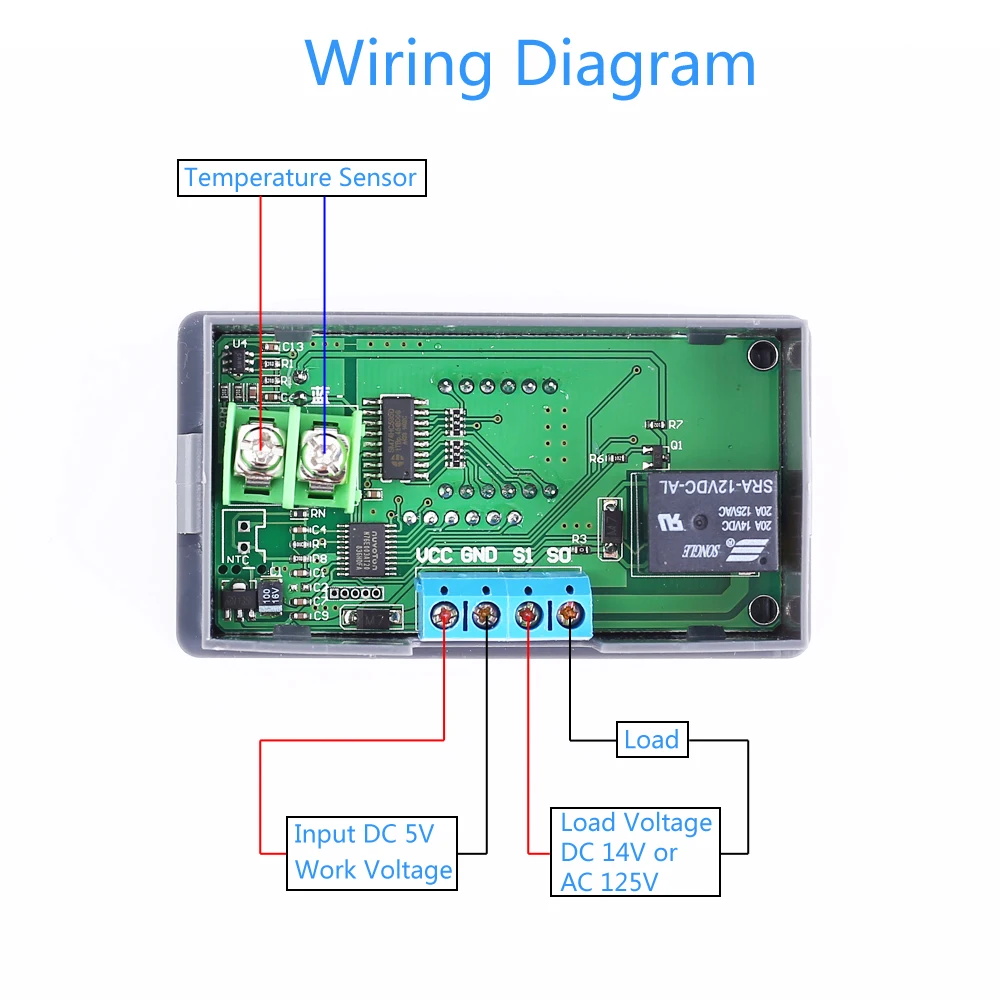

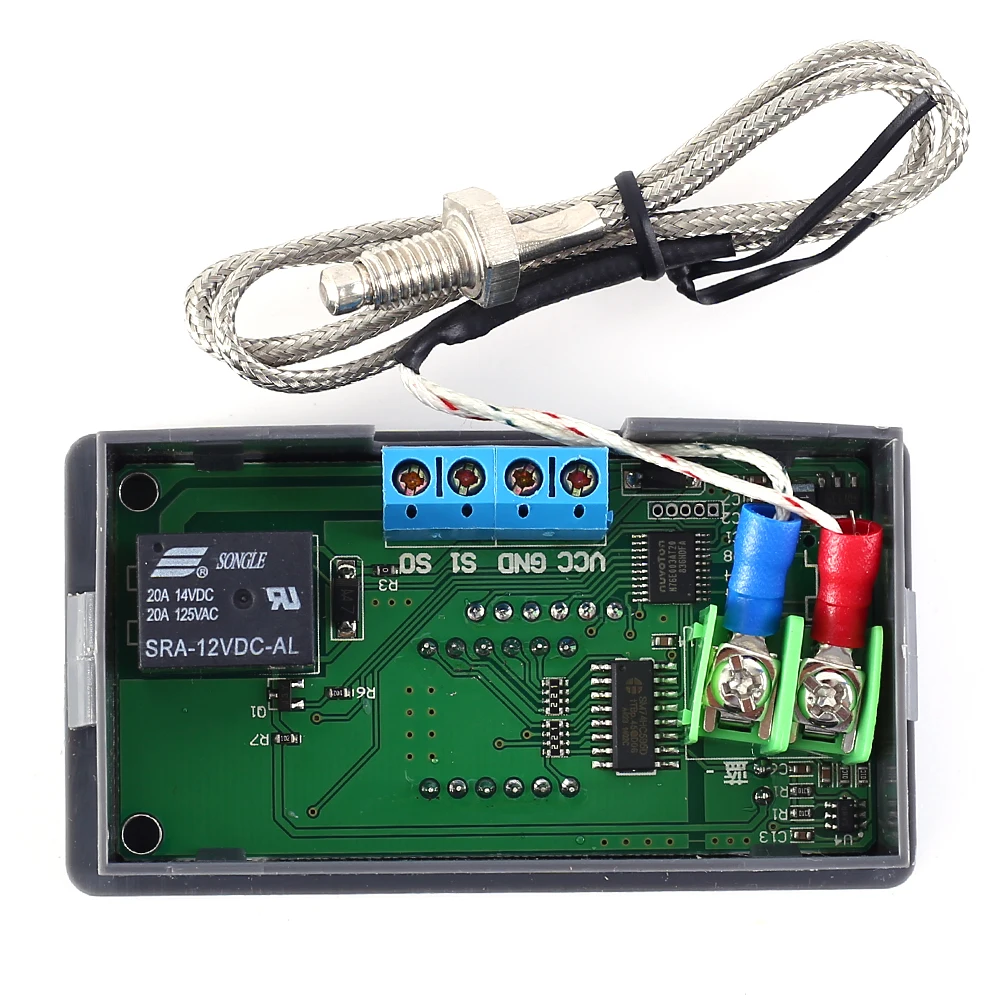

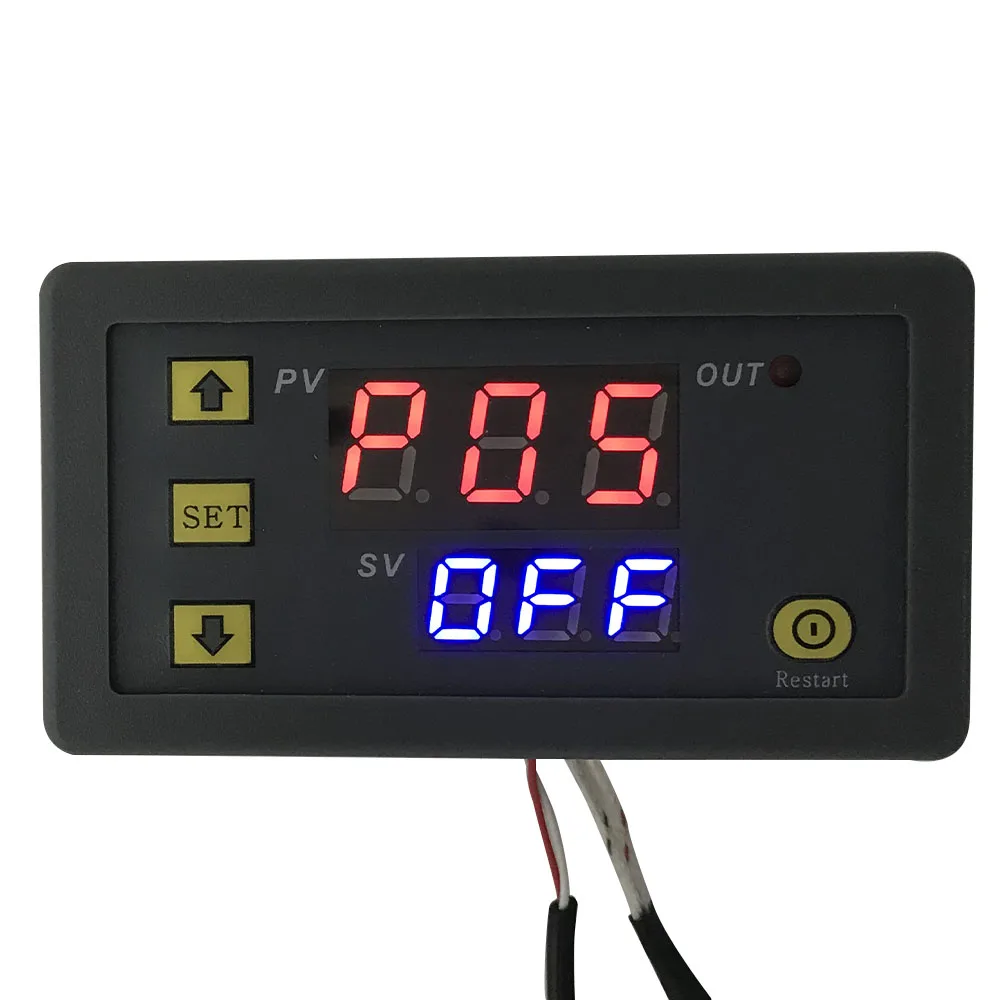

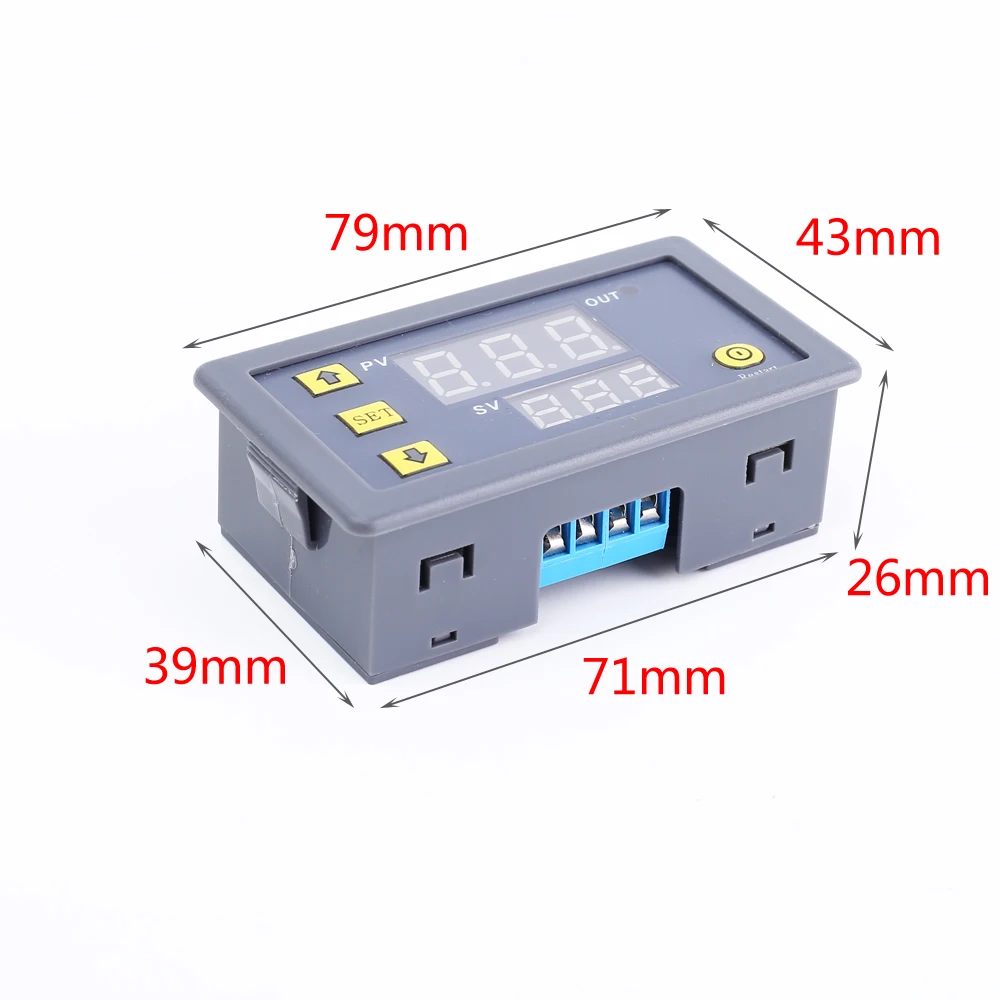

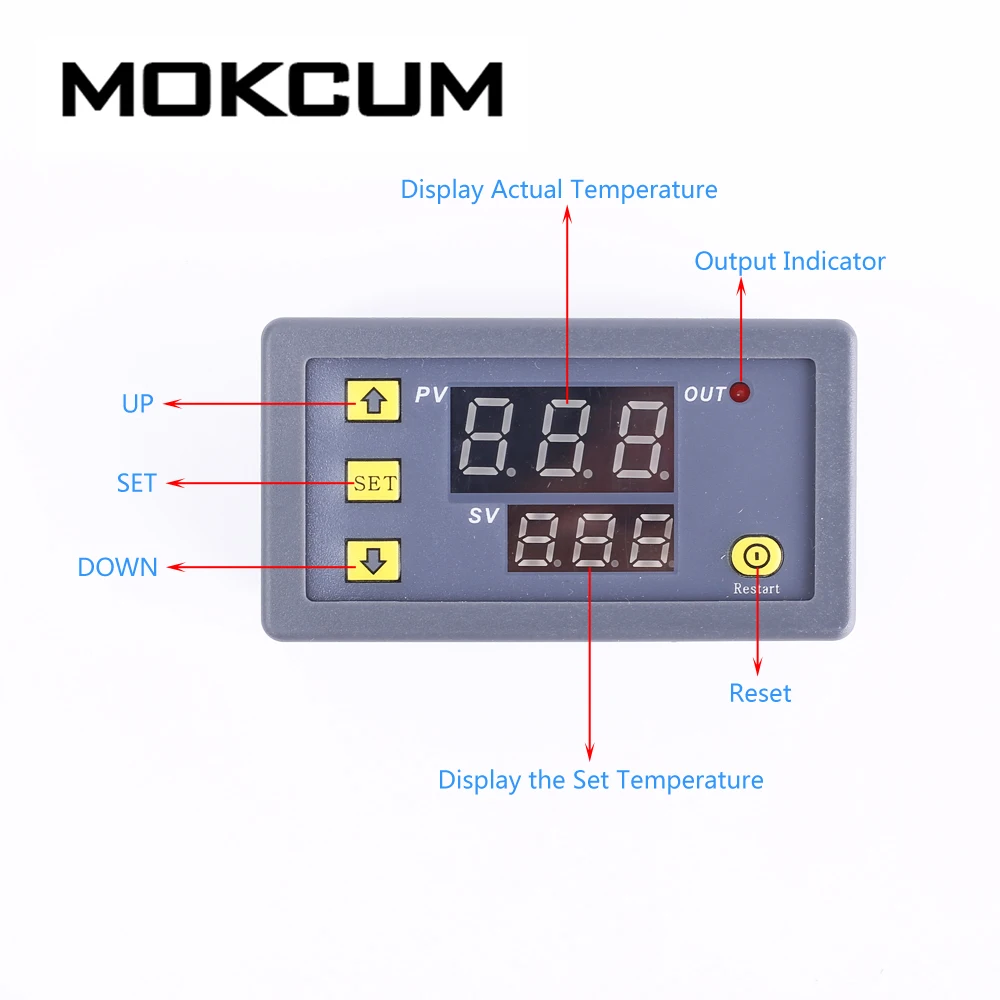

1. Описание: Это Контроллер термопары типа K, который воспринимает температуру окружающей среды с помощью термопары типа K и отображает ее на дисплее по Цельсию. 2. Особенности: 1>. Используйте промышленный датчик k-типа 2>. Светодиодный дисплей 3>. Диапазон измерения температуры широкий 4>. Высокая точность обнаружения 5>. Дисплей в градусах Цельсия 6>. Программируемый режим работы 3. Параметры: 1>. Название продукта: контроллер термопары типа K 2>. Рабочее напряжение: 5 В постоянного тока 3>. Тип температуры: Цельсия 4>. Диапазон измерения:-60C ~ 500C 5>. Светодиодный дисплей: красный/синий 3 Бит 6>. Длина датчика: 0,4 метр 7>. Напряжение нагрузки: 1-14 В постоянного тока или 1-125 В переменного тока 8>. Ток нагрузки: 10A (макс.) 9>. Частота обновления: 0.5s 10>. Тип выхода: релейный выход (Не выходное напряжение!) 11>. Точность измерения: 1с 12>. Размер для дисплея: 79*43*26 мм 4. Кнопка/дисплей Введение: 1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд. 2>. Набор: короткое нажатие, чтобы добавить 50 градусов Цельсия для заданного значения температуры и выбрать заданный параметр в режиме набора параметров. Длительное нажатие введите в режим набора параметров. 3>. Вверх: короткое нажатие кнопки для увеличения значения параметра в минимальном блоке. Длинное нажатие кнопки для непрерывного увеличения значения параметра. 4>. Вниз: короткое нажатие кнопки для уменьшения значения параметра в минимальном блоке. Длинное нажатие кнопки для непрерывного уменьшения значения параметра. 5>. Перезагрузка: сброс. 6>.PV: Отображение фактического значения температуры. 7>.SV: отображение установленного значения температуры. 8>. Выход: выходной индикатор. 9>. Удерживайте кнопку вверх и вниз более 5 секунд одновременно, чтобы восстановить заводские настройки. 10>. Автоматическое сохранение параметров через 5 секунд. 5. Установить значение температуры: 1>. Заданное значение температуры-это температура параметра. 2>. Короткое нажатие Установите приблизительное значение температуры, а затем нажмите кнопку вверх или вниз, чтобы установить точное значение температуры. 6. Набор параметров: 1>. Длительное нажатие набора введите в режим набора параметров. 2>. Короткое нажатие для переключения выбора параметра. 3>. Нажмите кнопку вверх и вниз, чтобы задать значение параметра. 4>.P00: установите режим работы. Режим нагрева H и режим охлаждения C. Режим по умолчанию-H. 5>.P01: Установите значение возвращаемой температуры. Диапазон набора 0c-50c.значение по умолчанию 2C. Это установить диапазон для заданного значения температуры. Если установить комплект Температура ценность составляет 25 градусов по Цельсию и возврата Температура-0,5 по Цельсию. Таким образом, Температура диапазон 24,5 ~ 25,5 по Цельсию. Начать нагрев режим в том случае, если в настоящее время теста температура ниже 24,5 градусов по Цельсию. Запустите режим охлаждения в том случае, если в настоящее время испытания температуры выше 25,5 градусов по Цельсию. 6>.P02: коррекция температуры. Диапазон набора-от-10C до + 10C, а значение по умолчанию-0C. Эта функция может использоваться, Когда измеренное значение и фактическое значение смещены. Скорректированное значение = измеренное значение + заданное значение. Если ток измеренная температура 25,8 градусов по Цельсию и корректирующих свойств значение-0,2 градусов, фактическая стоимость показан после возврата является 25,8-0,2, который является 25,6 градусов по Цельсию. 7>.P03: Установите предельное значение верхней температуры. Значение по умолчанию составляет 500C. Экран будет мигать '---', когда температура теста превышает предельное значение верхней температуры. 8>.P04: Установите более низкое значение температуры. Значение по умолчанию составляет-60C. Экран будет мигать '---', когда температура теста меньше, чем предел температуры. 9>.P05: параметр блокировки. Пользователь не может изменить параметр, если включить этот параметр набора. 10>. Режим нагрева: модуль будет выводиться, если фактическое значение температуры меньше установленного значения температуры-значение температуры возврата. Нагревательное оборудование начинает работать и повышает температуру окружающей среды, если модуль Подключите нагревательное оборудование. 11>. Режим охлаждения: модуль будет выводиться, если фактическое значение температуры больше установленного значения температуры + значения температуры возврата. Охлаждающее оборудование начинает работать и повышает температуру окружающей среды, если модуль подключает охлаждающее оборудование. 7. Используйте шаги: 1>. Подключите датчик к модулю в правом терминале. 2>. Установите параметр в соответствии с инструкцией по эксплуатации. 3>. Подключение к источнику питания. Обратите внимание на направление подключения. 8. Применение: 1>. Промышленные измерения температуры. 2>. Измерение температуры в жизни. 3>. Может быть встроен в инструмент для измерения определенных температур. 4>. Применяется для измерения котлов, воздуха, жидкостей и т. д. 5>. Производственный цех. 6>. Выращивание овощей. 9. Примечание: 1>. Провод датчика не должен быть подключен неправильно. 2>. Направление внимания провода питания. 3>. Это релейный выход. Он не может выводить напряжение. Пользователю необходимо обеспечить напряжение для нагрузки. 10. Посылка: 1>.1 шт. K-type контроллер термопары; 2>.1 термопара типа K;
