Спидометр + ЖК-дисплей 48v60v72v + индикатор заряда батареи/уровня Электрический счетчик скутера инструмент для мотоцикла приборная панель для электровелосипеда

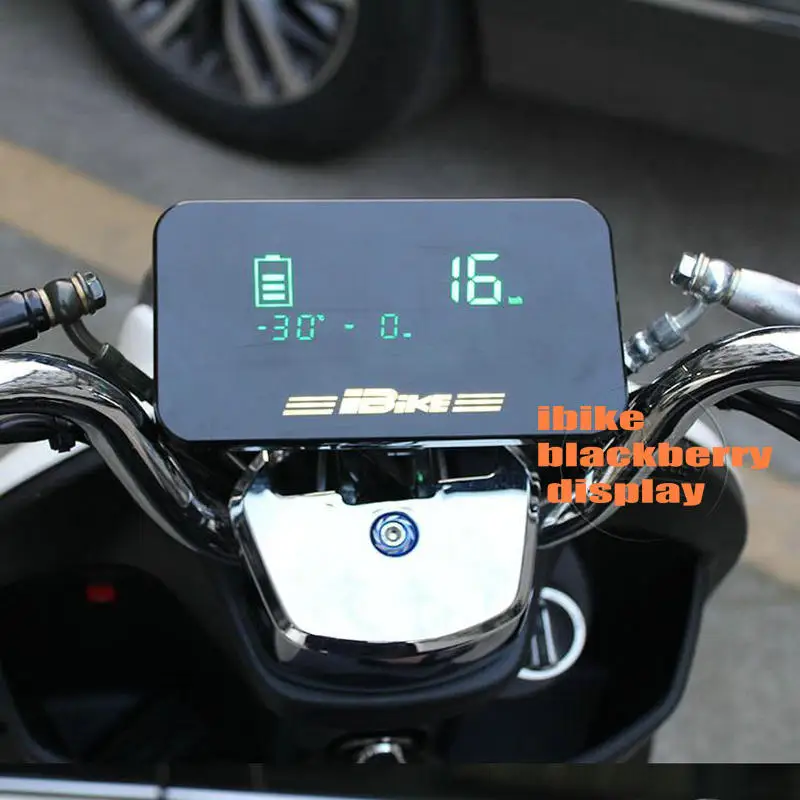

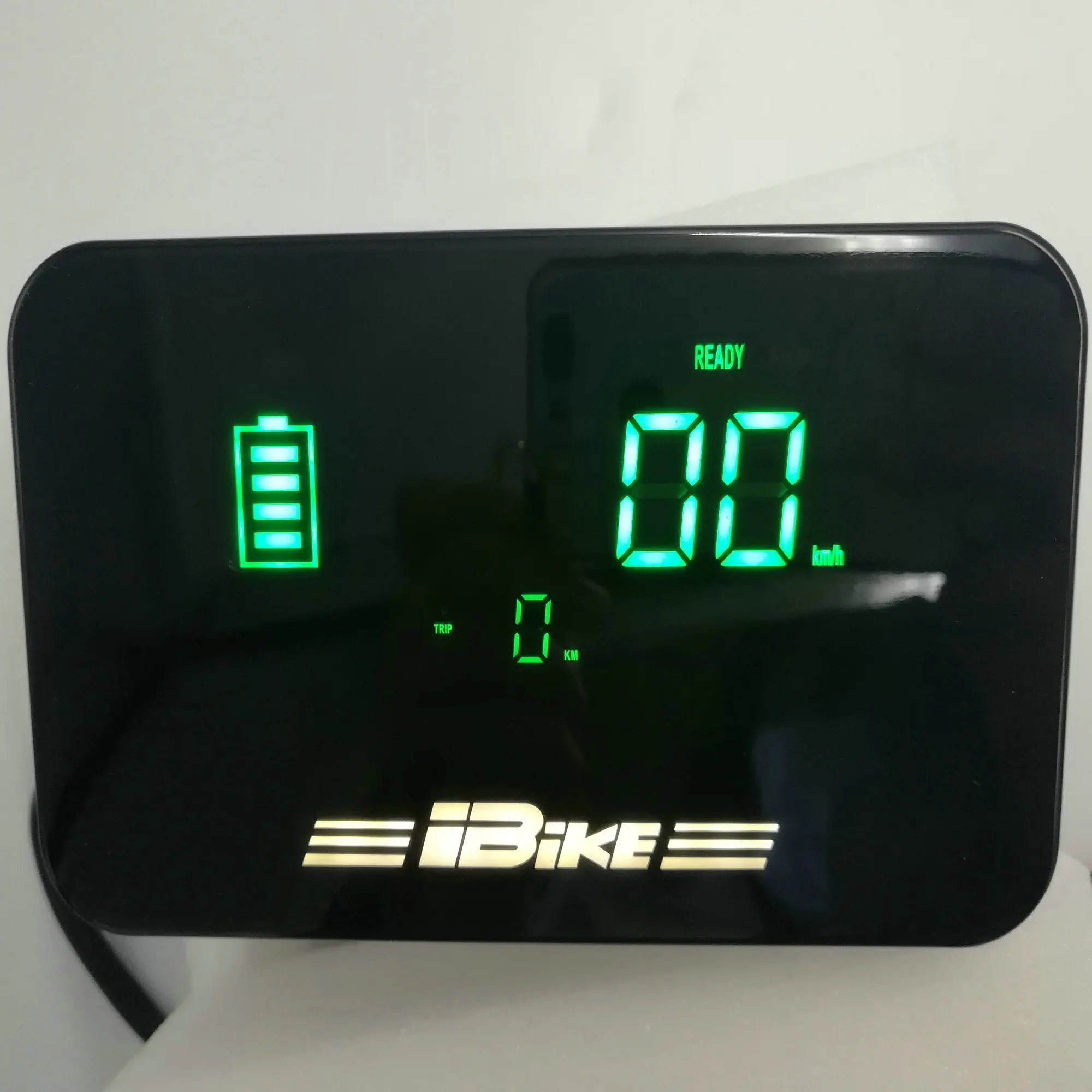

Это дисплей, который работает для электрического велосипеда, скутера, трицикла. Электрический мотоцикл...,Фотография сделана только при подключении аккумулятора,

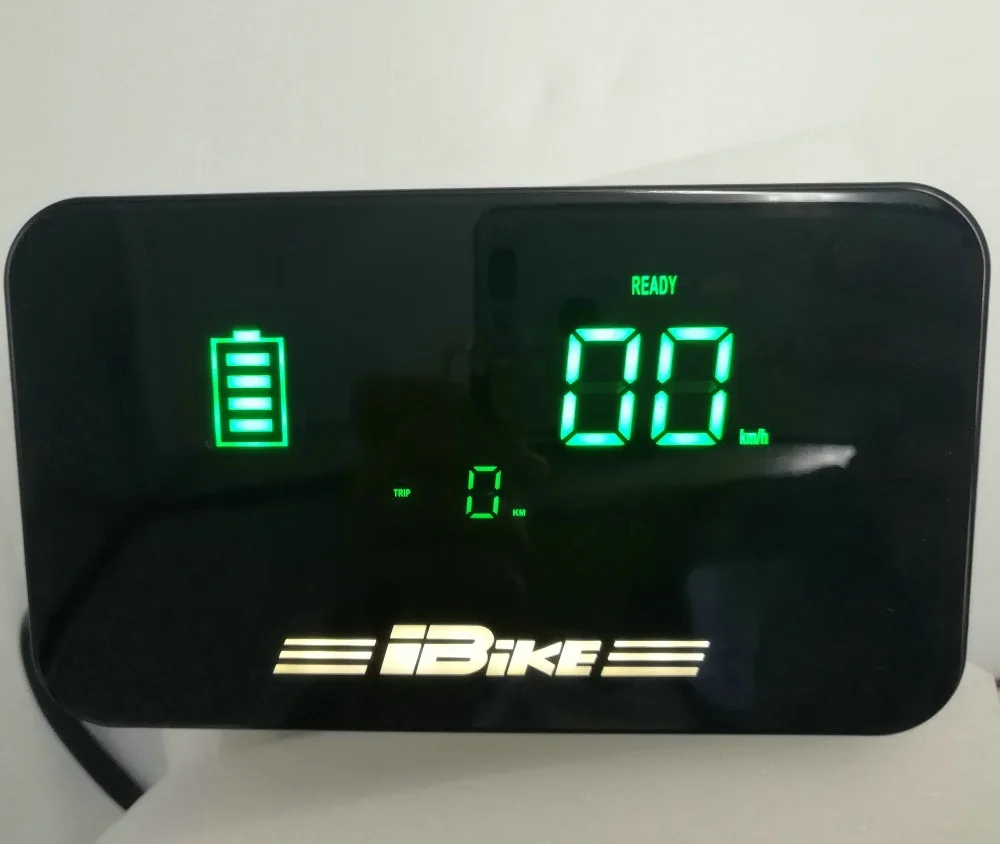

Укажите

Скорость в км/ч

Готовый светильник,

Поворотный Светильник

Передний фонарь

Уровень заряда батареи

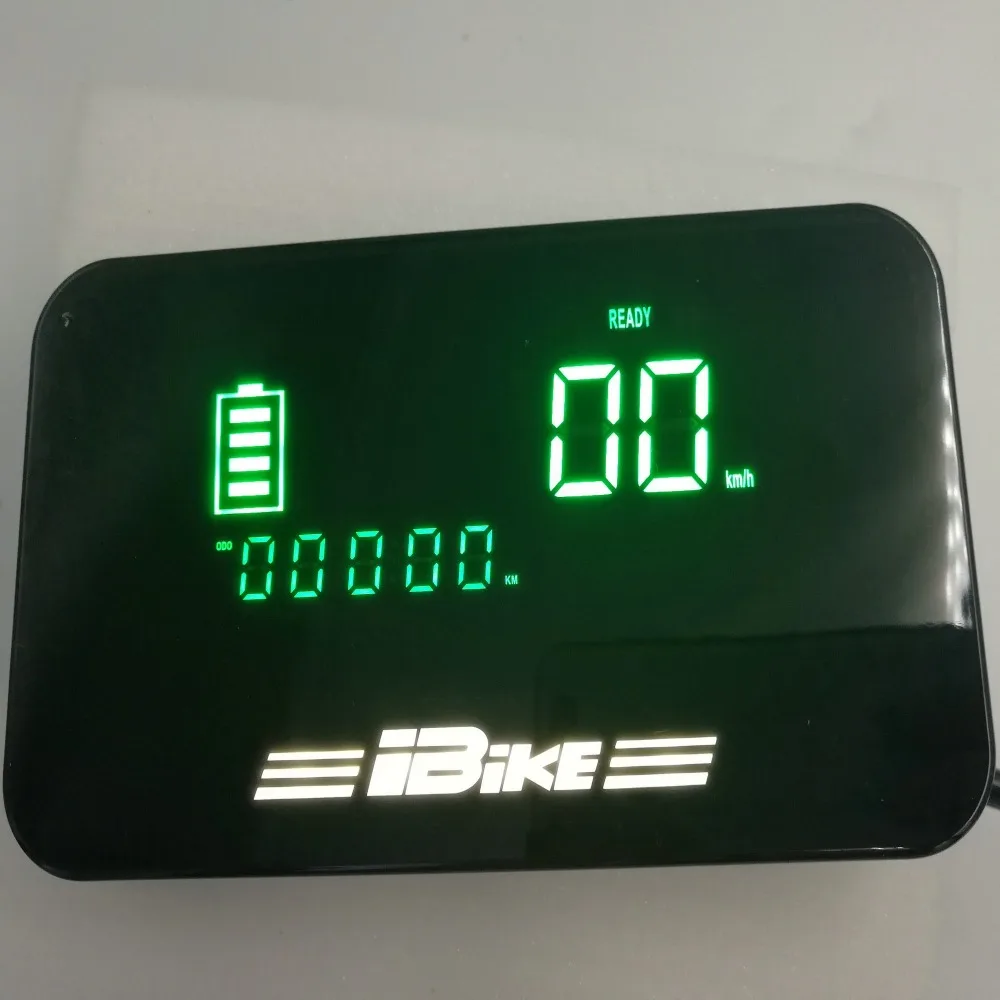

Odo

И Одиночная поездка

3 скорости нужно сделать на заказ, по умолчанию нет этого.

Не будет указывать код ошибки.

Напряжение в наличии: 48 В. 60 в, 72 в, другие напряжения, такие как 24 В, 36 В, 64 в 84 в, 96 в, 80 в, нужно сделать заказ, нужно количество заказа, пожалуйста, поговорите с продавцом,

Задняя круглая часть для голосовой функции, если вам это особенно нужно, пожалуйста, оставьте сообщение, если нет комментариев, мы вышлем любой в наличии.

Обычно это для машинного открытия и поворота звука,

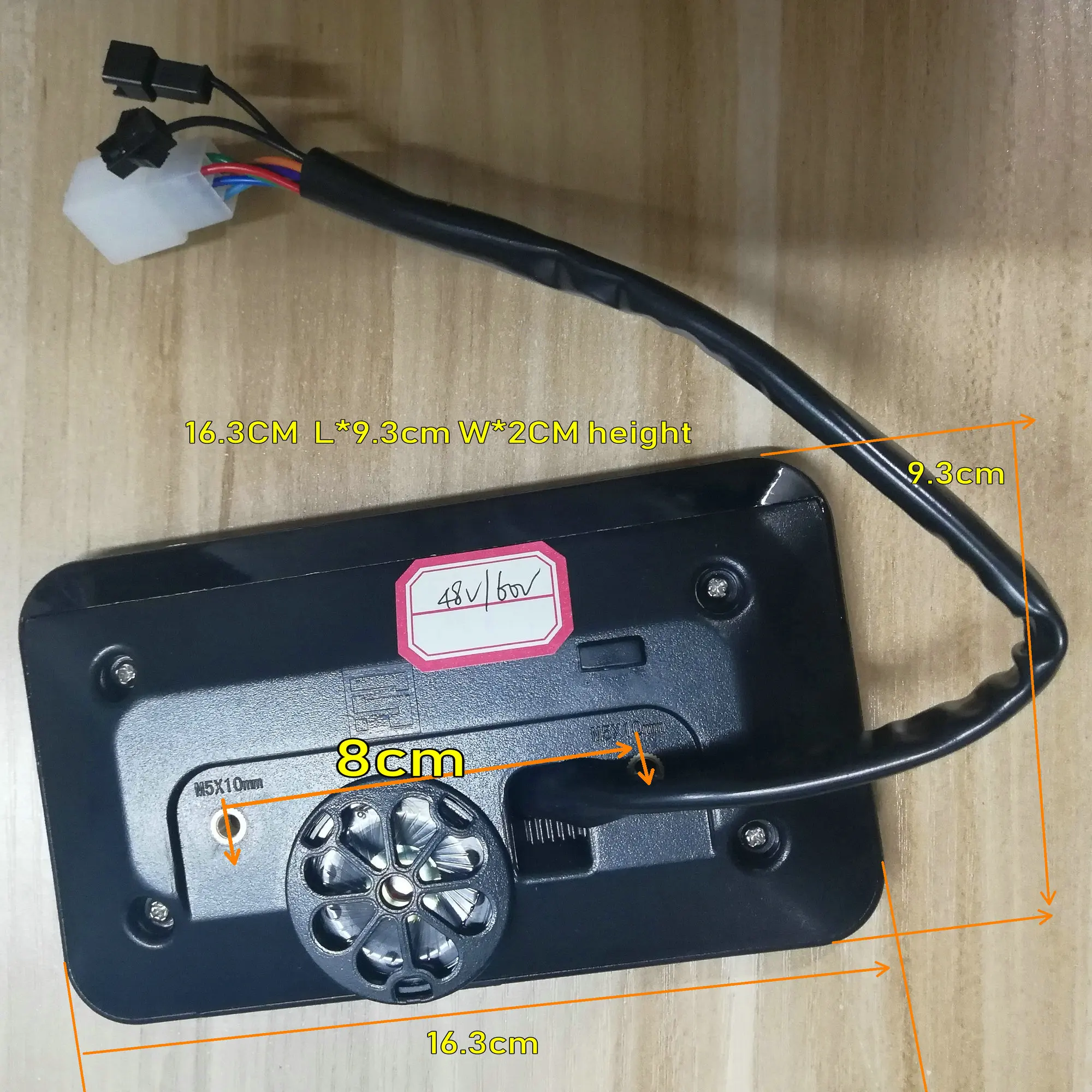

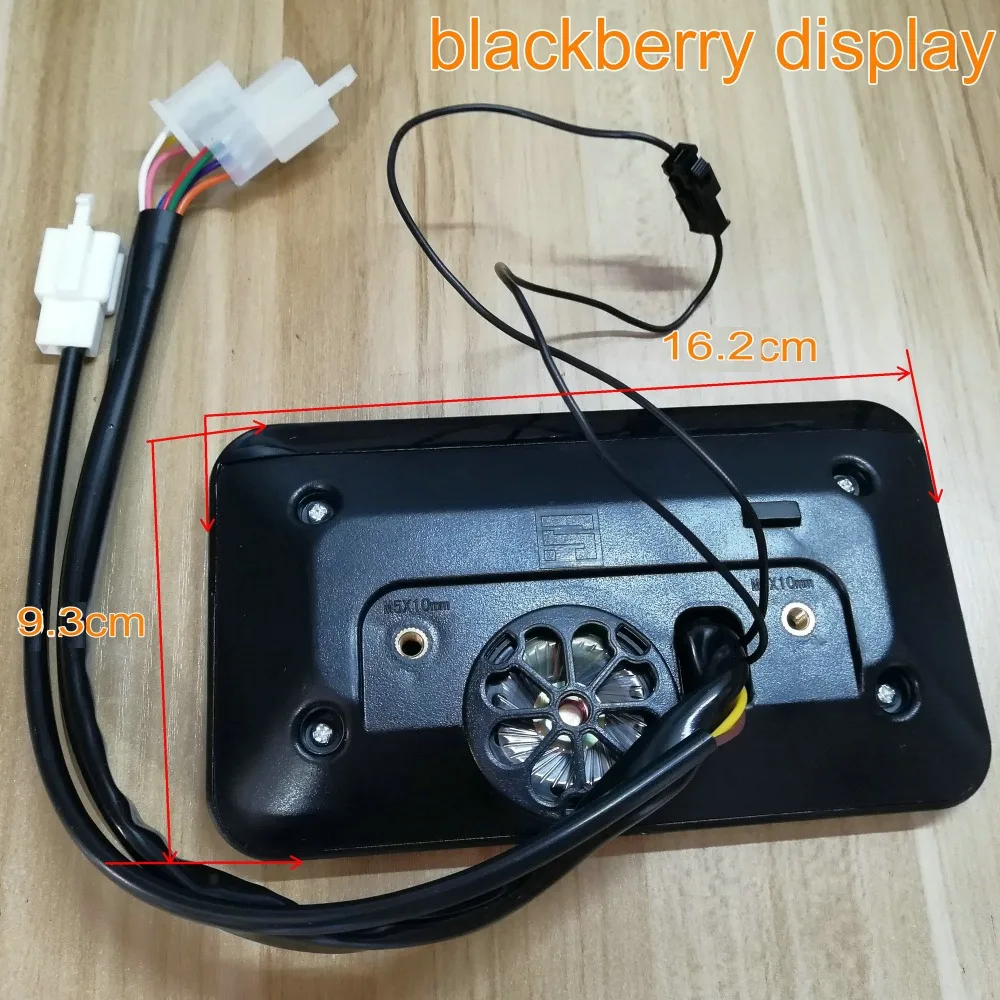

Размер: L165 * W96 * H 23 мм/

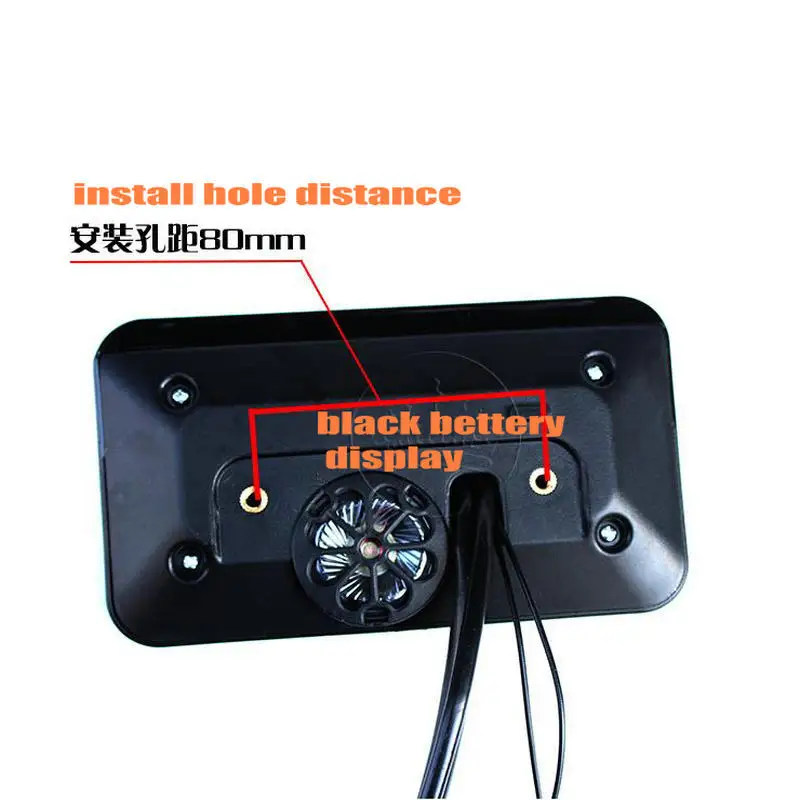

Диаметр отверстия для задней установки 8 см. Нужен винт M5 * 10 мм,

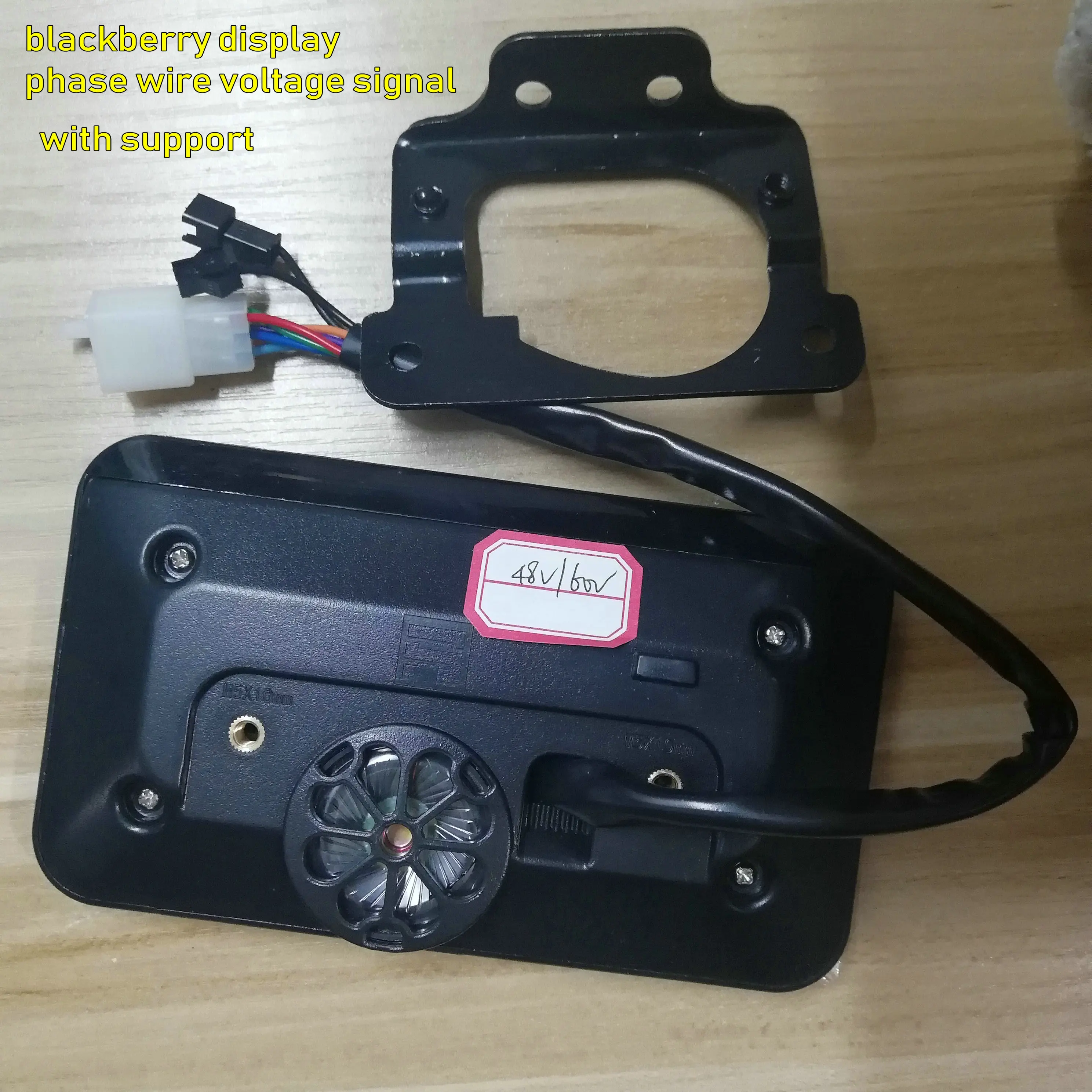

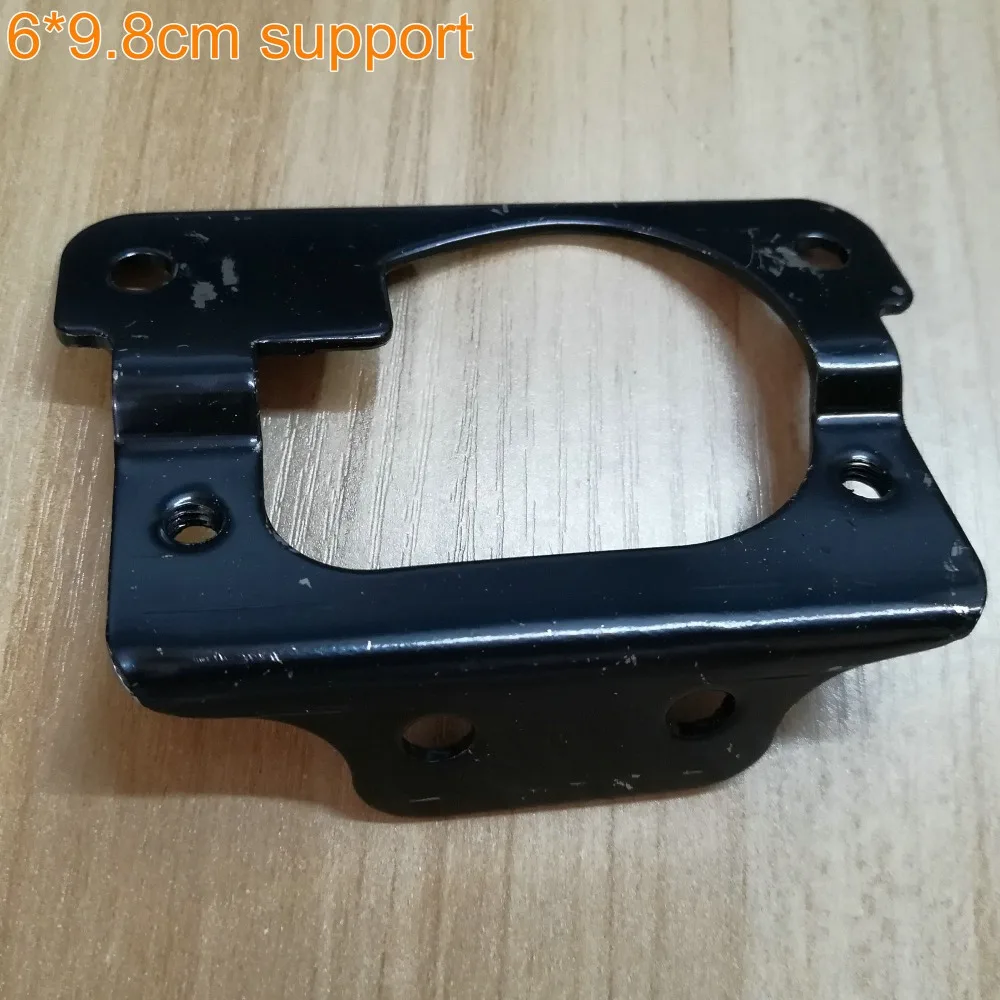

Он имеет 3 различных вида поддержки, пожалуйста, оставьте сообщение, для которого вам нравится, или мы отправим все, что в наличии

Способ подключения. Вы можете выбрать его с flasher или нет mesasge слева в примечаниях, если мы не отправим без этого провода,

Этот дисплей принимает 2 вида сигнала

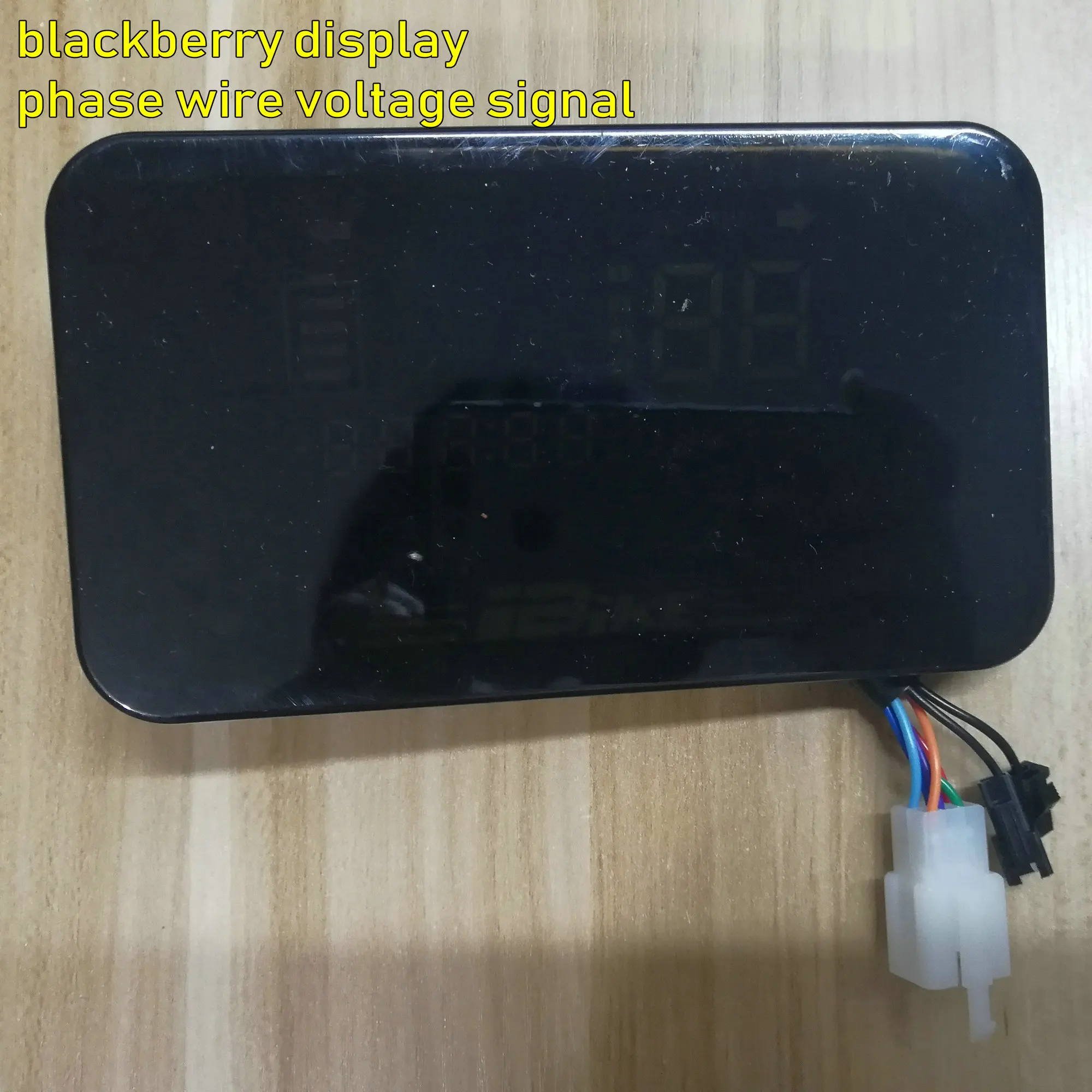

Настройка по умолчанию 1: принимает сигнал провода фазы, Пожалуйста, подключите фиолетовый провод (в том, что 6 проводов разъем) с вашим контроллером один провод спидометра или фазовый провод непосредственно, (По умолчанию мы отправляем вам дисплей этой модели)

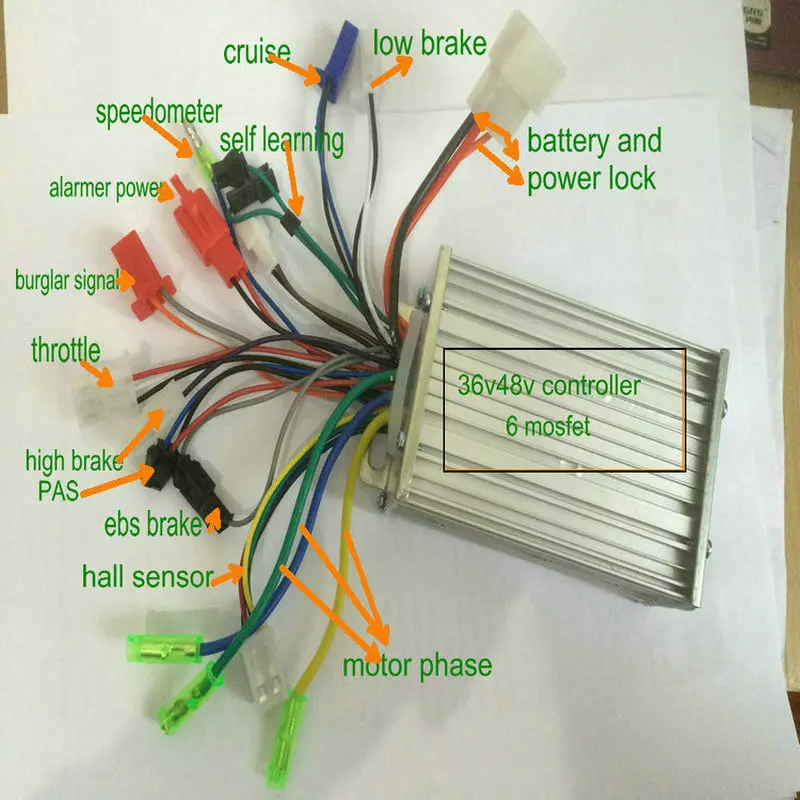

Нужен этот контроллер ниже-Модель квадратной волны. Закажите здесь

Https:/item/4000233433539.html?

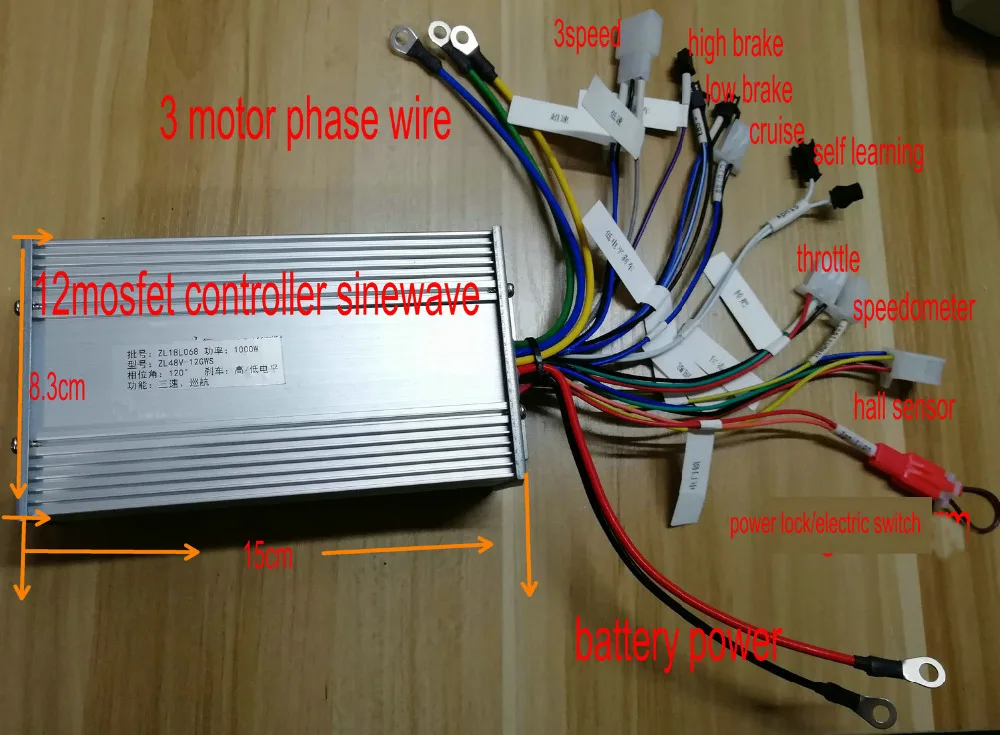

Или эта модель контроллера sinewave-Подключите к одному инструментальному проводу желтый/зеленый

Закажите здесь ниже

Https:/item/32958598951.html?

2. Это принимает сигнал hallsensor /YXT, необходимо подключить с этим контроллером, как этот ниже, подключите провод сигнала скорости hallsensor с одним ключом ремонта или, подключите сигнал YXT с LIN/CAN сигналом, только при этом условии 3 скорости будут работать, если это необходимо, пожалуйста, оставьте сообщение в примечаниях,

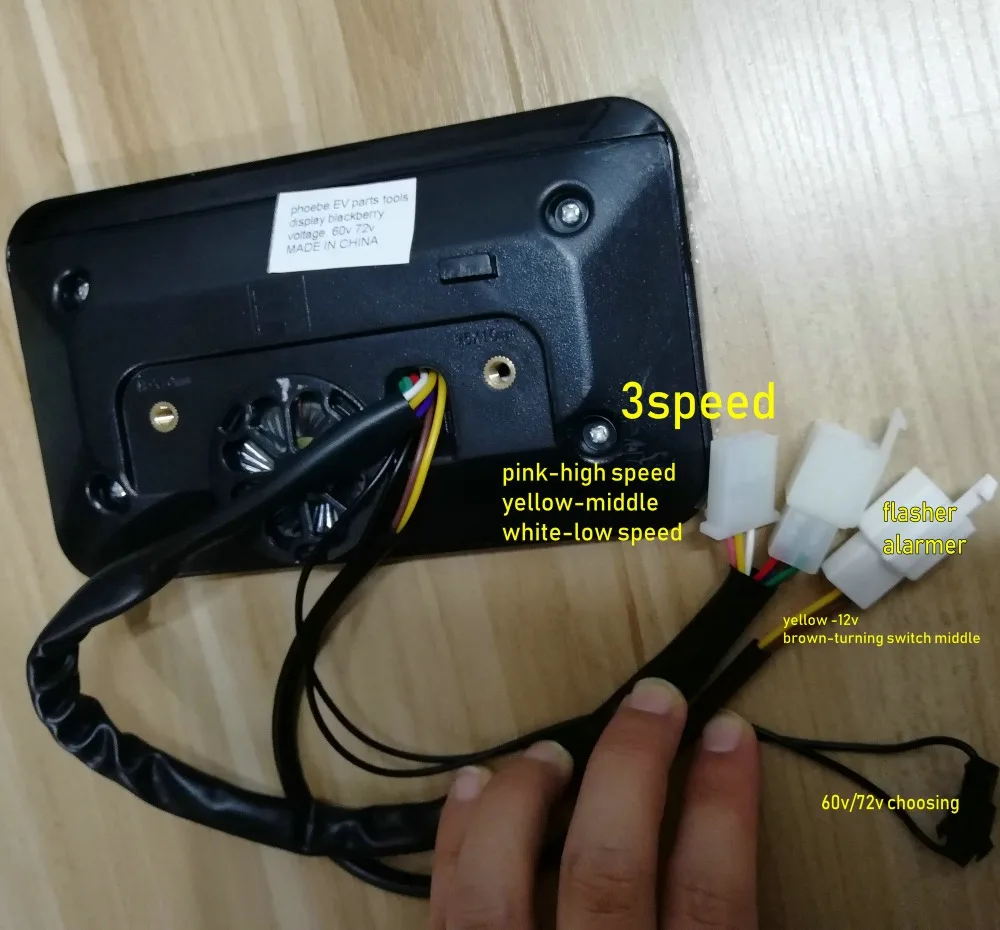

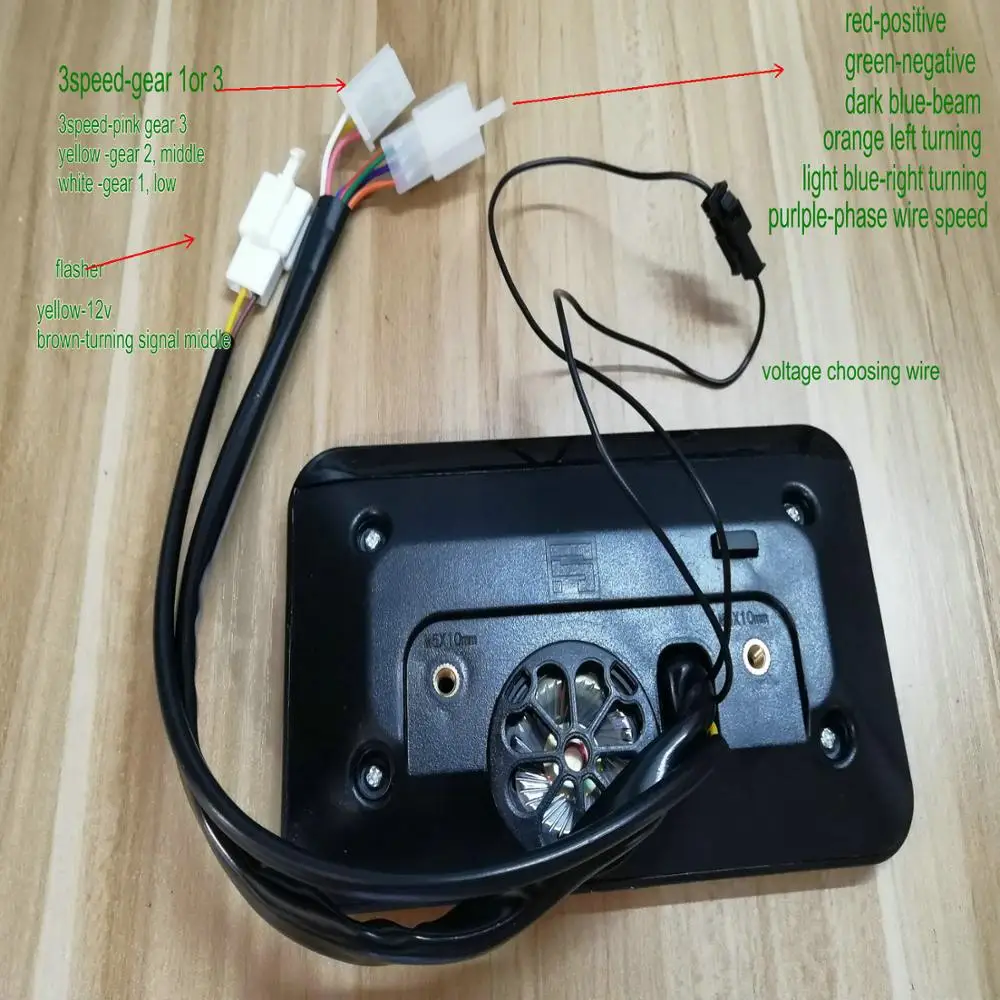

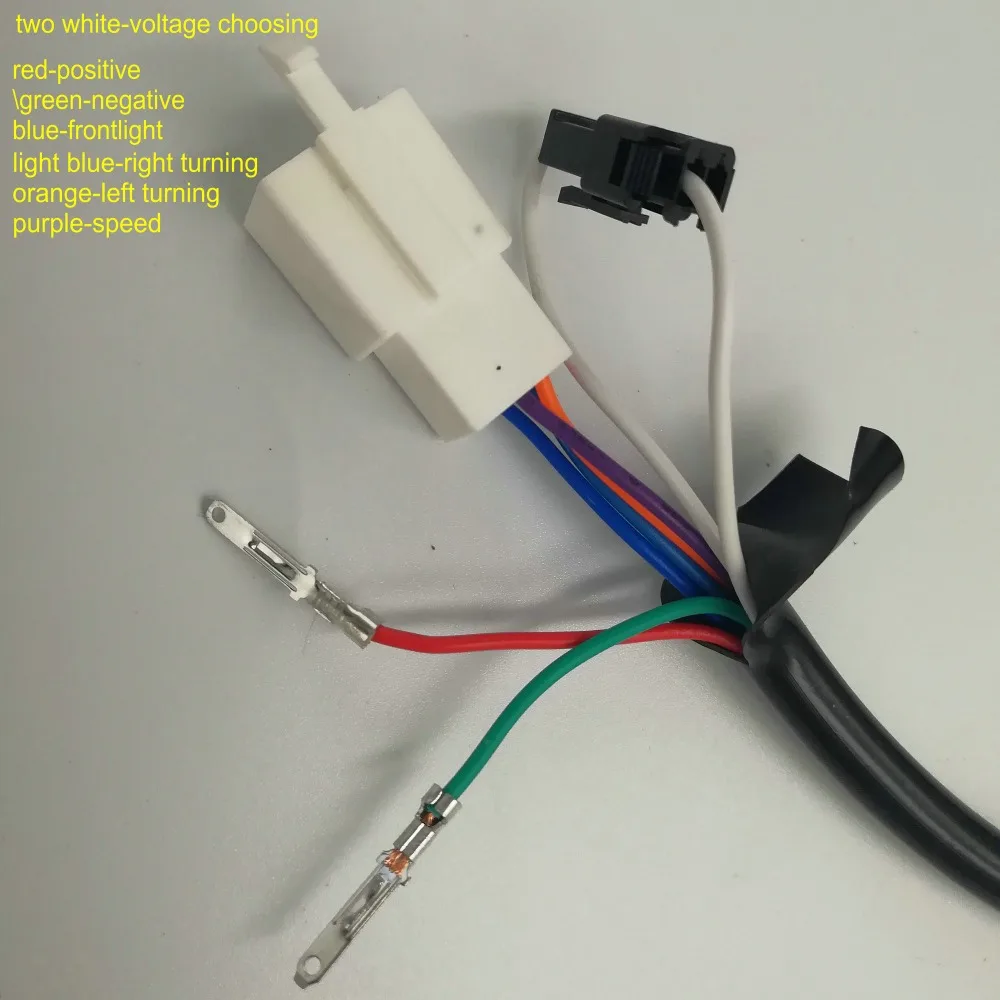

Проводка-настройка по умолчанию имеет только эти провода,

Красный-мощность положительная

Черный/зеленый-мощность отрицательная

Темно-синий-передний свет/луч

Фиолетовый-скорость, фазовая Скорость тестирования.

Оранжевый-левый поворотный сигнал

Светло-синий-правый поворотный сигнал

Длинный черный провод подключен 72 в, неподключен 60 в.

Розовый желтый белый-3 скорости (Это работает только для сигнала YXT и требует, чтобы ваш контроллер был правильным типом)

Дополнительный провод: желтый коричневый-мигалка (по умолчанию нет)

Как подключить провод скорости

Способы 1. Подключите провод скорости дисплея (обычно фиолетовый провод) с провод спидометра вашего контроллера-ваш контроллер должен иметь один кусок провод спидометра, который принимает сигнал напряжения

2. С вашим мотором или контроллером

3. С вашим контроллером или проводом датчика Холла двигателя

4. Используйте датчик скорости, подключите его с датчиком скорости, а затем подключите датчик скорости к контроллеру.

Дополнительная функция-укажите 3 скорости/шестерни, это нужно сделать на заказ,-нужен ваш контроллер имеет 3 скорости провода

Цена указана за образец

При заказе количества вы можете получить скидку
