Creality Pin 27 доска для BLTouch или датчик накаливания BL Touch cr 10 ender 3|Детали и аксессуары

Описание:

Работает с CR-10, CR-10 mini, CR-10 S4 и CR-10 S5, а также CR-10S вариантами и Ender 3 серий.

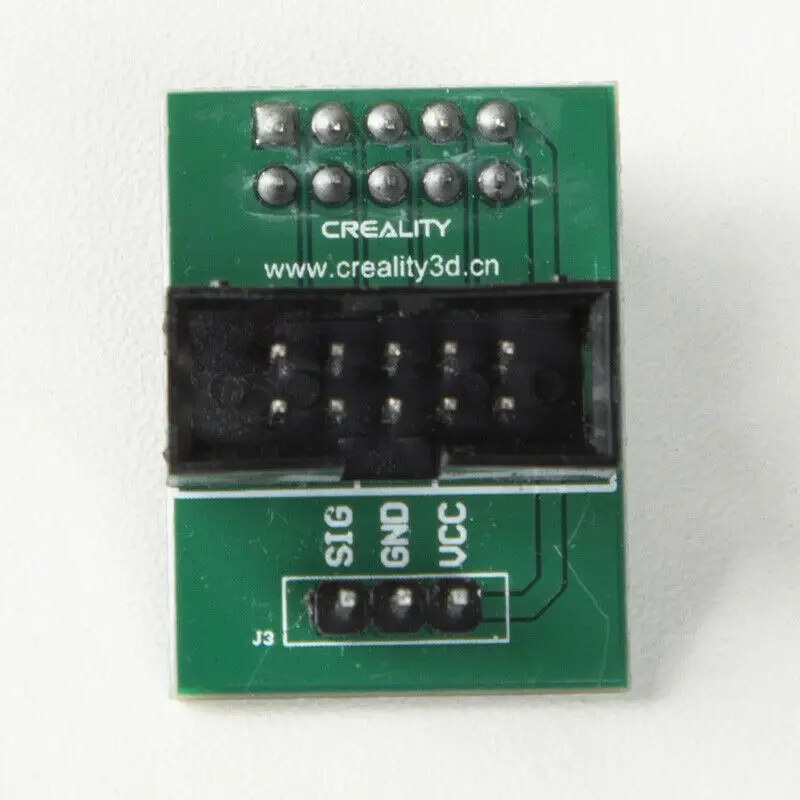

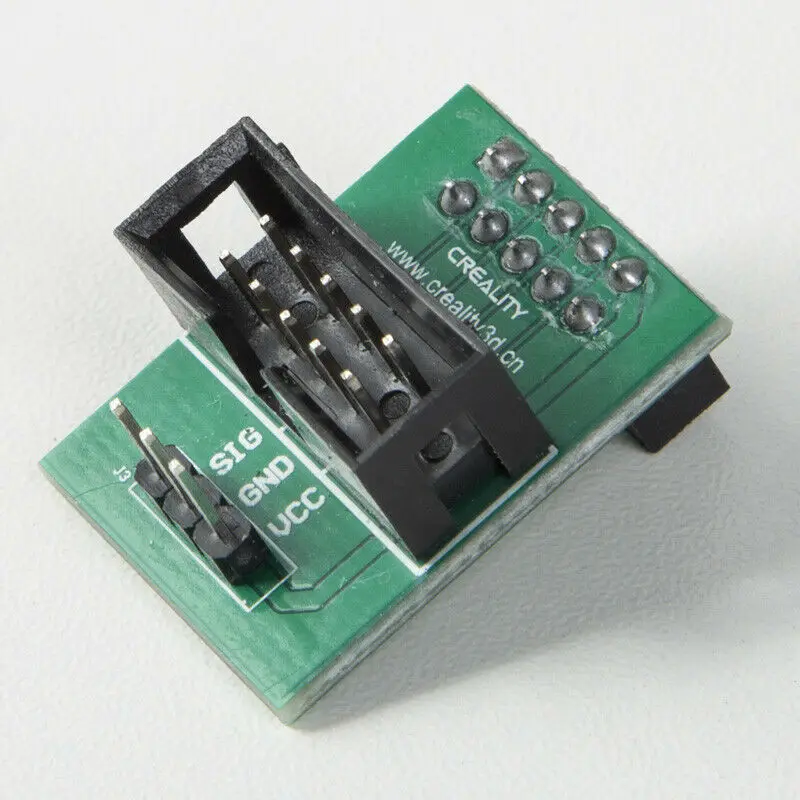

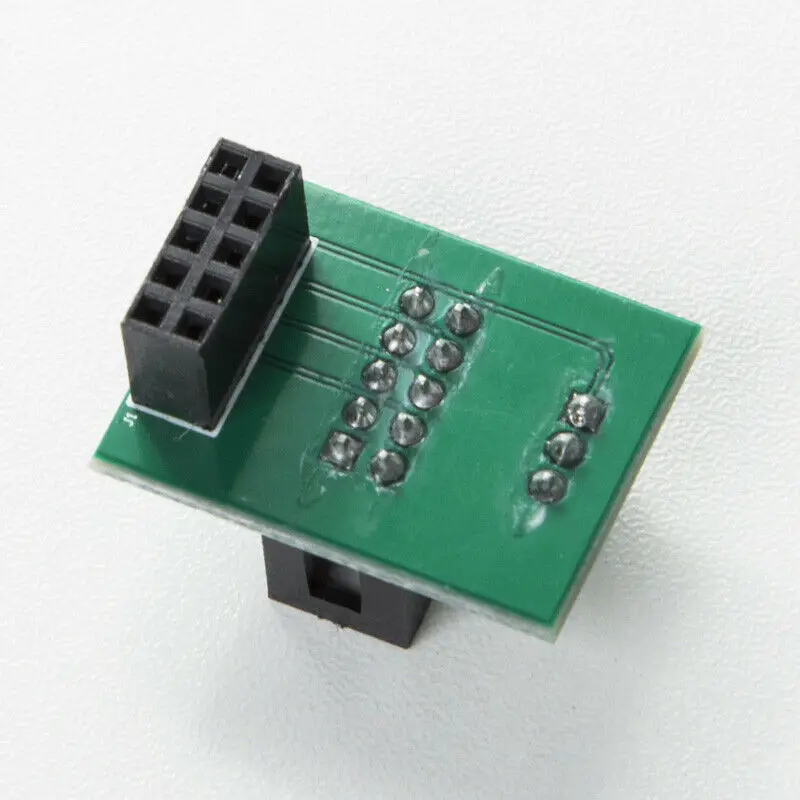

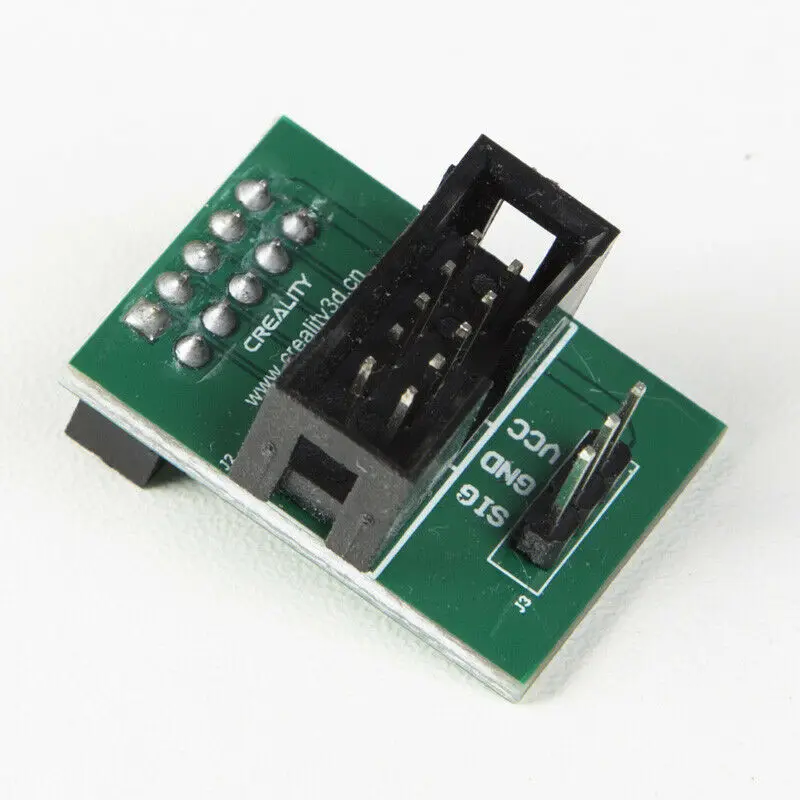

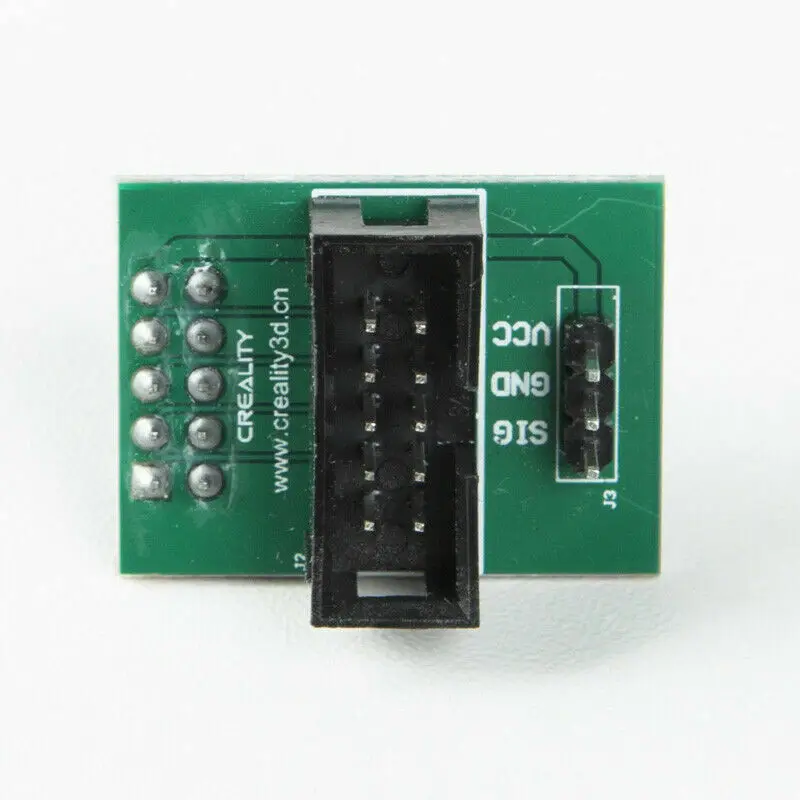

Pin 27 доска делает установку датчик накаливания или BLTouch быстро и легко. Обычно для установки любого из этих элементов вам нужно будет отрезать провод от ленточного кабеля, а также получить GND и 5 в где-то еще в CR-10 доске S-Melzi.

С платой Pin 27 все, что вам нужно сделать, это 5 простых шагов (это означает, что вы открываете блок управления и загрузчик уже прошит):

Отсоедините ленточный кабель от соединительной платы EXT1

Подключите ленточный кабель к соединительной плате Pin 27

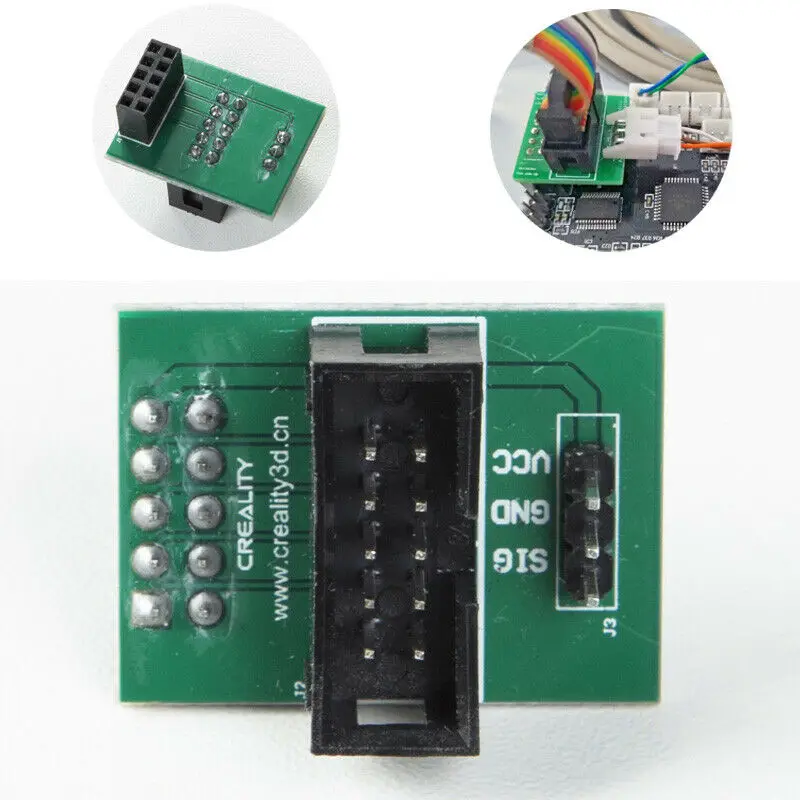

Подключите датчик накаливания или провод BLTouch 3 pin к разъему JST XH на плате Pin 27 (убедитесь, что ваши провода подключены к правым контактам. Распиновка сверху вниз: 5 v, GND, сигнал, плата также имеет ярлыки n-ext к разъему JST XH) будьте осторожны здесь, как если бы вы используете прямой разъем, Он менял соединения, поэтому мне нужно было поменять 5 В и заземление, как показано на одном из изображений.

Подключите плату Pin 27 к разъему EXT1 в плате S-Melzi

Прошить прошивку с BLTouch или датчик накаливания включен, то есть он.

Вы должны иметь загрузчик, Прошитый к вашей CR-10 плате, чтобы использовать это. Поддержка этого не предоставляется.
