Модуль генератора импульсов NE555 DC 6 12 В синусоидальный/треугольный/квадратный



Сохраните в закладки:

Цена:32,65RUB
*Стоимость могла изменится

Количество:


Новое поступление

Характеристики

Модуль генератора импульсов NE555 DC 6 12 В синусоидальный/треугольный/квадратный

История изменения цены

*Текущая стоимость 32,65 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Mar-23-2026 38.84 руб. 40.50 руб. 39 руб.
Feb-23-2026 38.53 руб. 40.91 руб. 39 руб.
Jan-23-2026 32.60 руб. 34.40 руб. 33 руб.
Dec-23-2025 37.57 руб. 39.91 руб. 38 руб.
Nov-23-2025 32.40 руб. 34.63 руб. 33 руб.
Oct-23-2025 36.16 руб. 38.64 руб. 37 руб.
Sep-23-2025 36.76 руб. 38.36 руб. 37 руб.
Aug-23-2025 36.86 руб. 38.48 руб. 37 руб.
Jul-23-2025 36.27 руб. 38.59 руб. 37 руб.

Описание товара

Модуль генератора импульсов NE555 DC 6 12 В синусоидальный/треугольный/квадратныйМодуль генератора импульсов NE555 DC 6 12 В синусоидальный/треугольный/квадратныйМодуль генератора импульсов NE555 DC 6 12 В синусоидальный/треугольный/квадратныйМодуль генератора импульсов NE555 DC 6 12 В синусоидальный/треугольный/квадратный


D

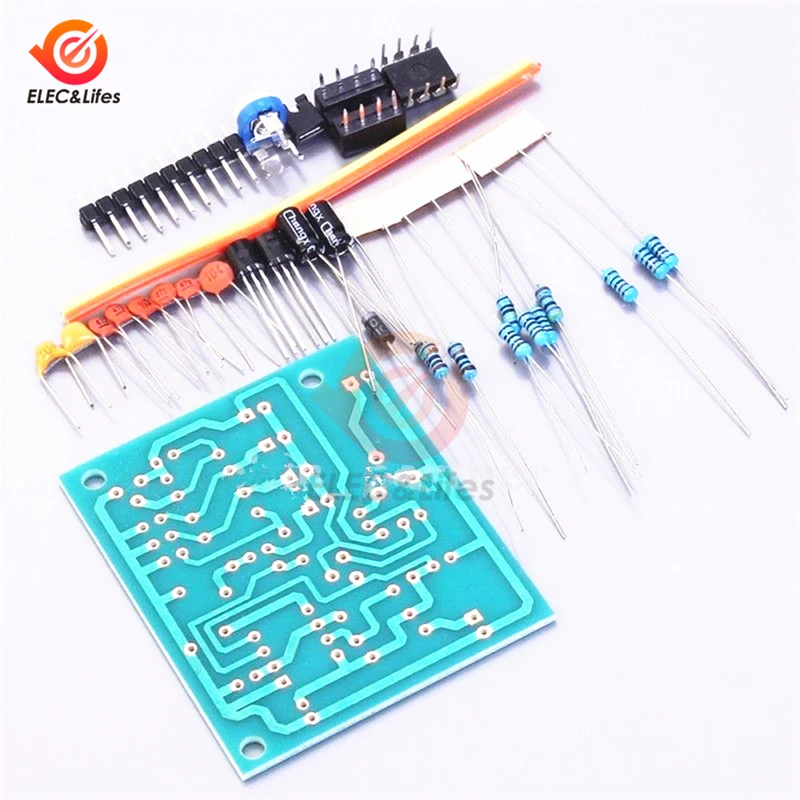

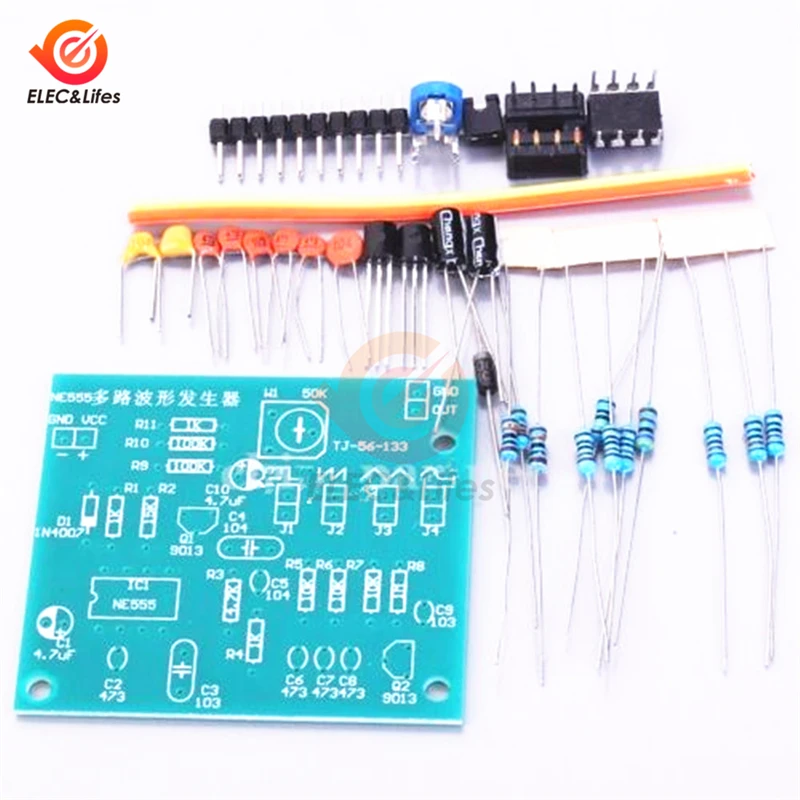

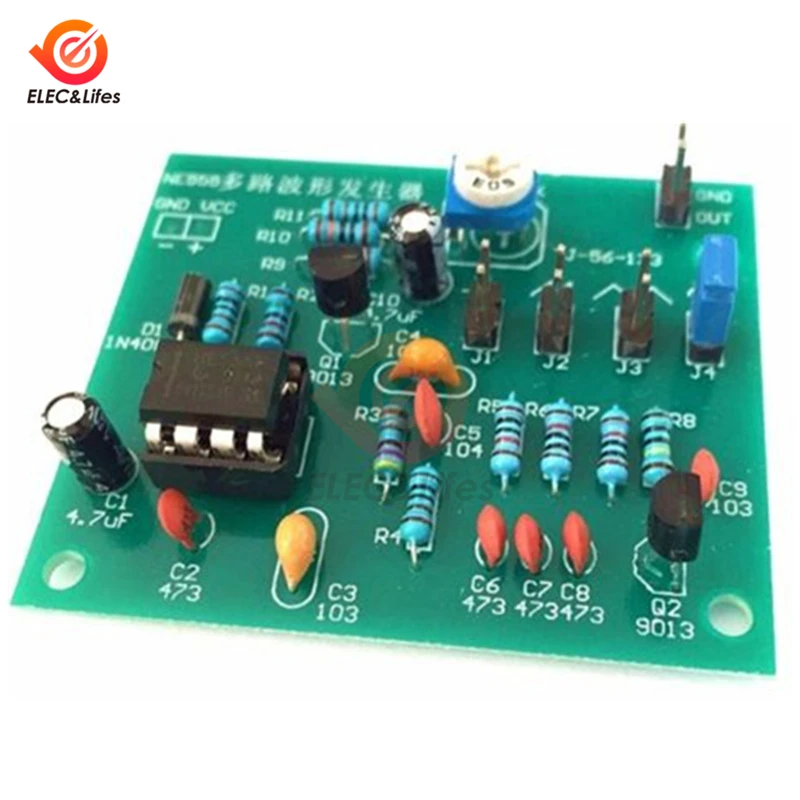

NE555 многоканальный генератор сигналов, комплект электронной продукции, тренировочные детали.   Напряжение питания: 6-12 В постоянного тока, рекомендуется 9 в   Руководство по эксплуатации: Многоканальный генератор сигналов NE555 может генерировать прямоугольную волну, волну, треугольную волну, синусоидальную волну.   A выходного сигнала выбирается перемычкой и схема проста и удобно работать. В цепи D1 является диодом с защитой от электропитания, а C1-фильтрующим конденсатором. IC1, R1, R2 и C2 формируют квадратный генератор волн, и сигнал выводится из pin 3 IC1, и C3-это конденсатор с защитой от помех. Квадратные волны выхода из третьего pin-код IC1 делится на R3, R4 и C5. Блок коротких замыканий коротко замыкается на J1, чтобы выводить квадратную волну на выходе. Другой способ делится на C4 и C3, а Форма волны пилообразного типа образована J2 через интеграционную цепь R5 и C7, И затем следующий шаг, интегрирующий цепь R6 и C8, образует треугольную волну для выхода из J3. После окончательной версии R7, после усиления цепи усиления, состоящей из C9, R8, Q2 и R9, коллектор Q2 становится синусоидальной волной. R10, R11 и Q1 формируют схему усилителя-излучателя, и конечный сигнал разделен на W1 и соединен с W1, и выход из выходного терминала.
