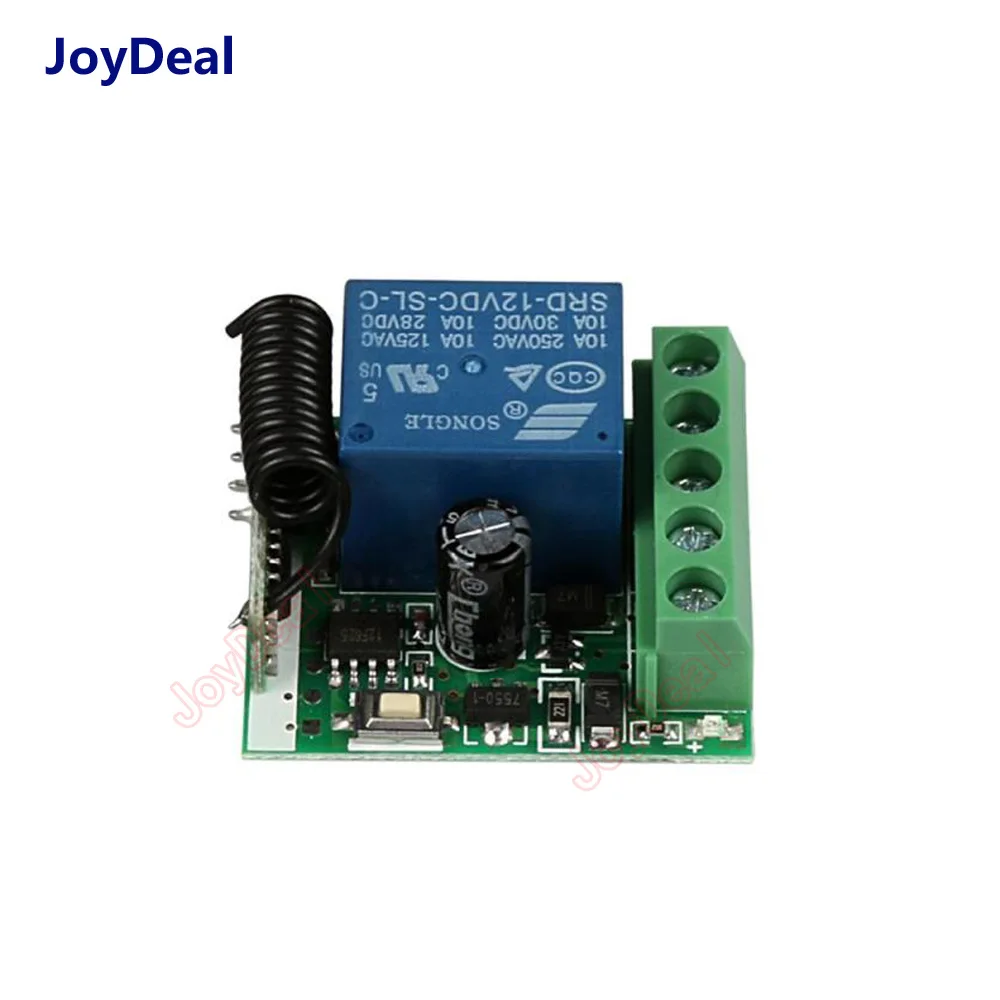

Технические данные приемника:

Беспроводной умный пульт дистанционного управления DC 12 в 1 канальный модуль приемника для электронного замка управления дверным замком Светодиодный светильник DIY Входная мощность: DC10V-14V Ток в режиме ожидания:<5 мА Частота RF: 315 м или 433 м Режим работы RF: супергетеродинный Чувствительность приема: >97dbm Расстояние передачи:>100 м (открытое пространство) Режим декодирования: Программное обеспечение MCU декодирование Удаленное Хранение: 25 шт. Поддержка удаленного типа: Обучающий код, фиксированный код (скользящий код может быть дизайном) Режим работы: Мгновенный, тумблер, задержка времени блокировки (5s ,10s ,15s) Тип проводки: стационарный терминал Выходной терминал: нет, NC , COM Размер печатной платы: 35*30*18 мм (Д, Ш, в)

Схема проводки 1:

+ V : 12V + вход; -В: 12V-вход; НЕТ: выход, нормально открытый; COM: выход, общий; NC: выход, нормальное закрытие.

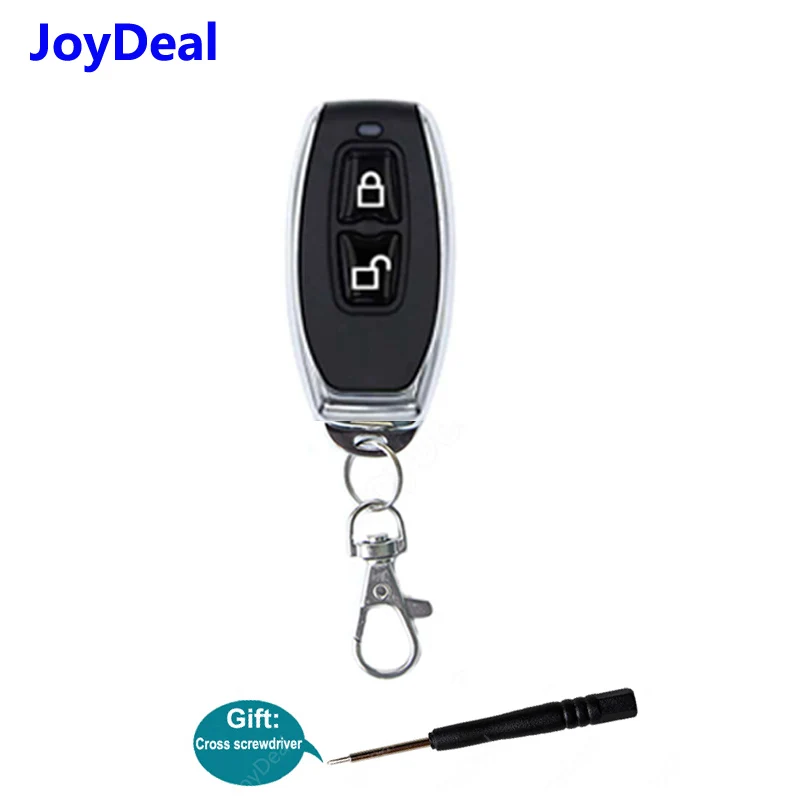

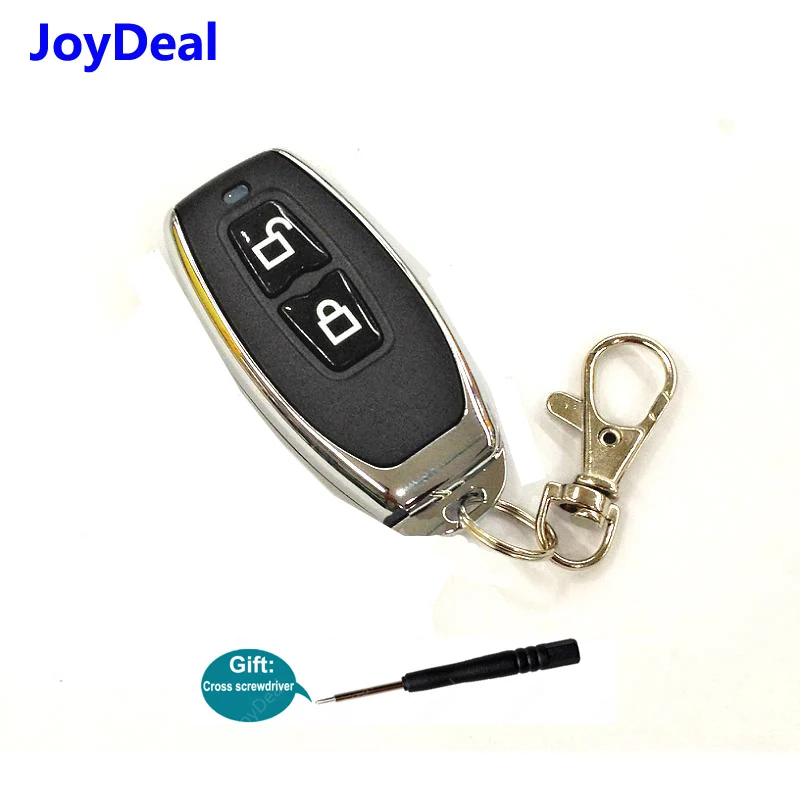

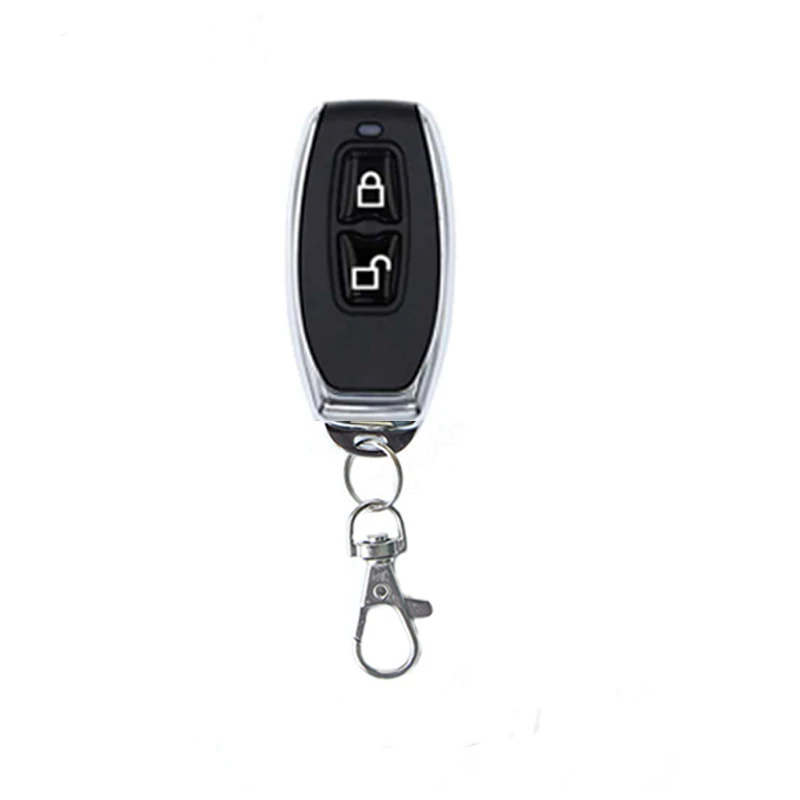

Характеристики пульта дистанционного управления:

Рабочая частота: 433,92 МГц Питание от 3 В батареи для монет (батарея входит в комплект), Материал: ПВХ. Кнопка: 2 кнопки Размер: 59 мм x 28 мм x 8 мм; Рабочее напряжение: 3 В; Рабочий ток: 12 мА Мощность передачи: 10 мВт Режим модуляции: ASK (AM). Тип кодирования: обучение. Расстояние передачи: 80 м

Примечание: различные варианты включают различные упаковки:

Посылка 1 В комплекте: только 1 передатчик * 1 шт.

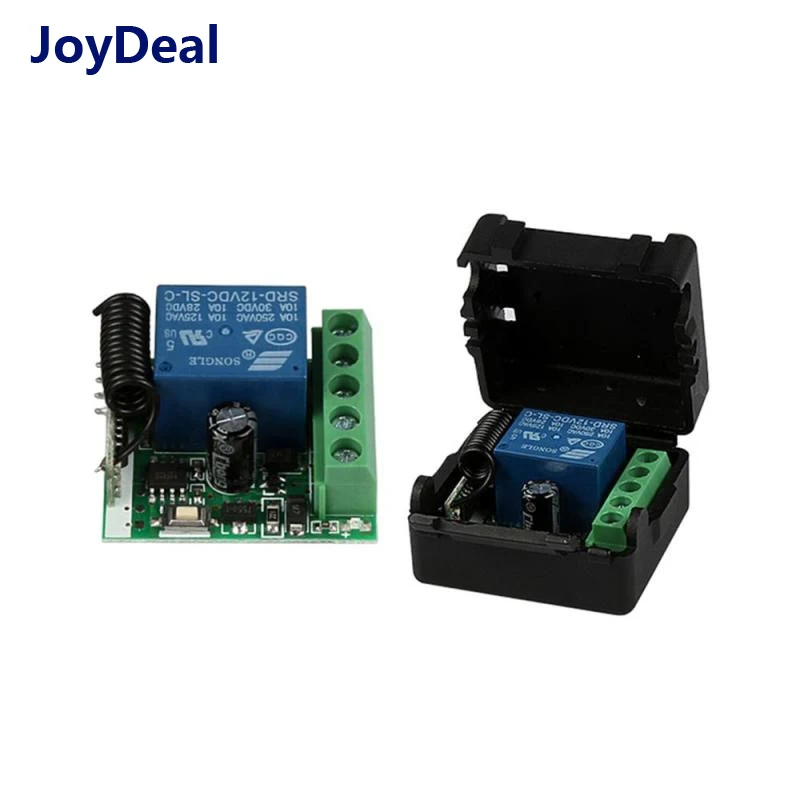

Посылка 2 в комплекте: (только 1 приемник) модуль приемника 1 шт. (включая корпус);

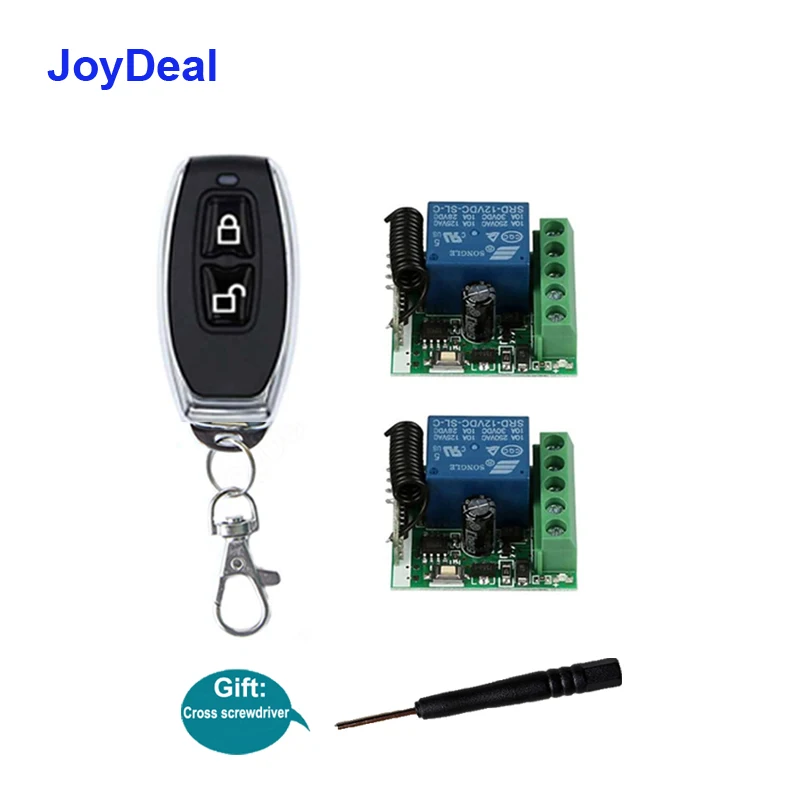

Посылка 3 В комплекте: 2 * Модуль приемника (включая корпус), 1 * пульт дистанционного управления (включая батарею).

Бесплатный подарок: крестовая отвертка * 1 шт.

Внимание: Каждая посылка получает только 1 крестовую отвертку в качестве бесплатного подарка независимо от того, сколько вы заказываете.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение. Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения. Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения. Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s, реле отключается автоматически.

Очистка кода:

Удерживайте кнопку обучения на приемнике до тех пор, пока светодиодный индикатор не включится, а затем начнет мигать, пока он не начнет мигать 8 раз. Это означает, что код был успешно очищен; После очистки кода весь пульт дистанционного управления больше не может работать.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, Светодиодный индикатор включается, он переходит в мгновенный режим обучения. Затем нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться. Это означает, что обучение успешно.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, светодиодный индикатор будет включен, он переходит в режим настройки режима обучения. Затем нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться. Это означает, что обучение успешно.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для «ON», второй раз узнал для «OFF». Например: Кнопка A = ON, кнопка B = OFF Нажмите кнопку обучения на приемнике в три раза, он переходит в режим фиксации. Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится. Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз. Нажмите кнопку дистанционного управления B. Светодиодная вспышка 5 раз. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится. A = ON , B = OFF.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд. Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд. Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд. Светодиодный индикатор будет выключен. Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Примечание: система может хранить 25 шт. пультов дистанционного управления, если пульт получит более 25 шт., исходный пульт дистанционного управления будет потерян.
