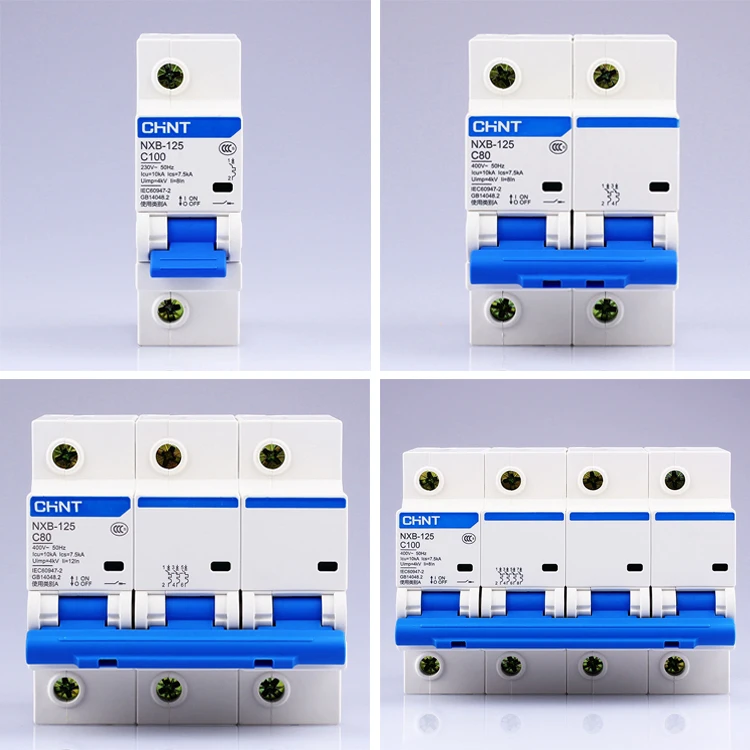

CHINT NXB-125 2P AC 230/400V выключатель 63 80 100 125A разъединитель серии DZ158 Kunlun

1. Стандарты соответствия

IEC60947-2

2. Сертификат соответствия

CE

3. Основные функции

Защита от перегрузки, защита от короткого замыкания, положительная изоляция

3. Основные функции

Защита от перегрузки, защита от короткого замыкания, положительная изоляция

4. Технические параметры

Номинальный ток: 63A, 80A, 100A, 125A; Номинальное напряжение: 230 В ~ (1P), 400 В ~ (2P, 3P, 4P); Частота: 50 Гц; Тип электромагнитного излучения: C Количество полюсов: 1P, 2P, 3P, 4P; Механический срок службы: 20000 циклов; Электрический срок службы: 6000 циклов (In≤ 100A); 4000 циклов (в> 100A); Номинальная мощность короткого замыкания (Icu): 10000A; Емкость короткого замыкания (Ics): 7500A; Номинальное импульсное напряжение (Uimp): 4КВ;

5. Размеры и размеры установки

Детали интерьера

1. Механическое фиксирующее устройство

2. Лист защиты от перегрузки

3. Система быстрого тушения дуги

4. Электромагнитная защита от короткого замыкания

5. Контактная группа

6. Связывающий пост

Окно для визуализации

Расширенная Рабочая ручка

Электрический срок службы не менее 10000 раз Механический срок службы не менее 10000 раз

Огнезащитный корпус из поликарбоната

1. Термореактивные материалы не имеют точки плавления, постепенно карбонизируя под открытым пламенем, не будут гореть, и это безопаснее 2. -30 ℃ ~ 70 ℃ диапазон температуры окружающей среды, для удовлетворения потребностей различных приложений

Выключатель и защита от утечки выберите

1. Главный выключатель бытовой распределительной коробки обычно представляет собой мини-выключатель 32A-63A или выключатель с защитой от утечки, который может одновременно отсоединить фазовую линию и нейтральную линию 2.10A-16A миниатюрный автоматический выключатель Обычно выбирается для освещения цепи 3. Схема розетки обычно выбирает 16A-20A выключатель защиты от утечки

Ток переключателя выбирается в соответствии с мощностью оборудования

1. Формула расчета = мощность/напряжение * 3 (ток удара) 2. Например: 3000 Вт оборудование 380 В напряжение выберите автоматический выключатель, 3000 Вт * 3 (импульсный ток) /380 В ≥23.68a ≥25a, мы выбираем 25A автоматический выключатель или выключатель утечки

Как выбрать электромагнитное отключение типа C и типа D

Диапазон действия с длительной задержкой типа C составляет 5-10 дюймов; Диапазон действия длительной задержки типа D составляет 10-12 дюймов (в-номинальный ток переключателя) Тип C используется в области нагрузки на светильник, такие как управление распределением и светильник ing. Тип D может быть использован в местах запуска тяжелой нагрузки, таких как запуск двигателя, может избежать оборудования после запуска мгновенного тока слишком большой, чтобы вызвать ненужную перегрузку переключателя.

Не могу выключить

1. Является ли порт нагрузки коротким замыканием 2. Сбой рабочего механизма 3. Номинальный ток выключателя не соответствует току нагрузки

Высокая температура

1. Винт проводки свободный, не затягивая провод 2. Выбранная площадь провода слишком мала, провод слишком тонкий

Не отключен при коротком замыкании

1. Выбранный автоматический выключатель не соответствует условиям работы нагрузки

Нет электричества

1. Слишком маленькая свинцовая головка для зачистки 2. Винт проводки свободный, не затягивая провод
