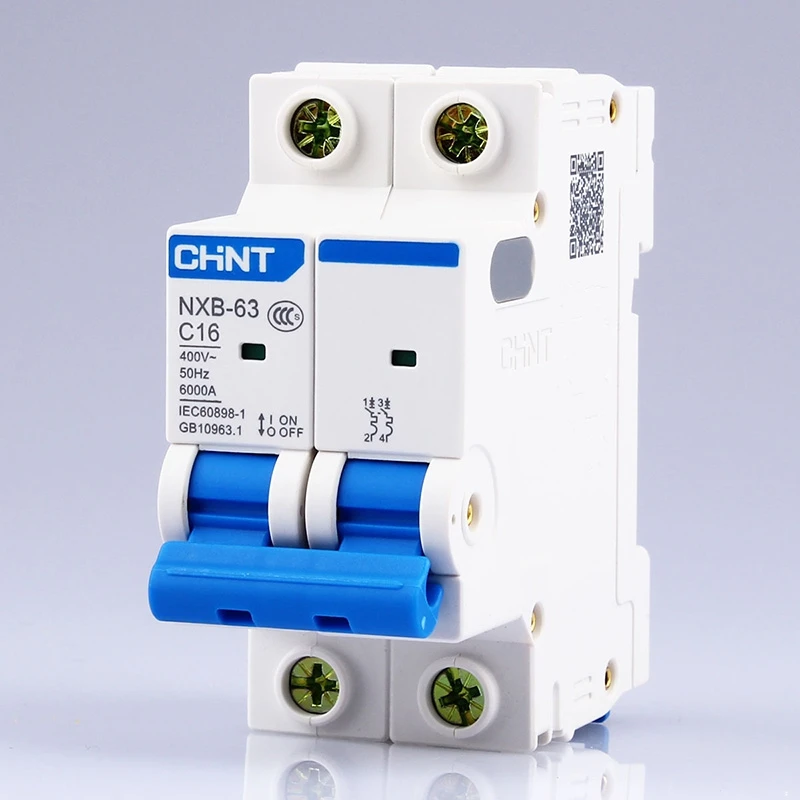

Пневматический переключатель CHINT 2P 230 В переменного тока фотоэлемент 6 10 16 20 25 32 40 50

Пневматический переключатель CHINT 2P 230 В переменного тока фотоэлемент 6 10 16 20 25 32 40 50

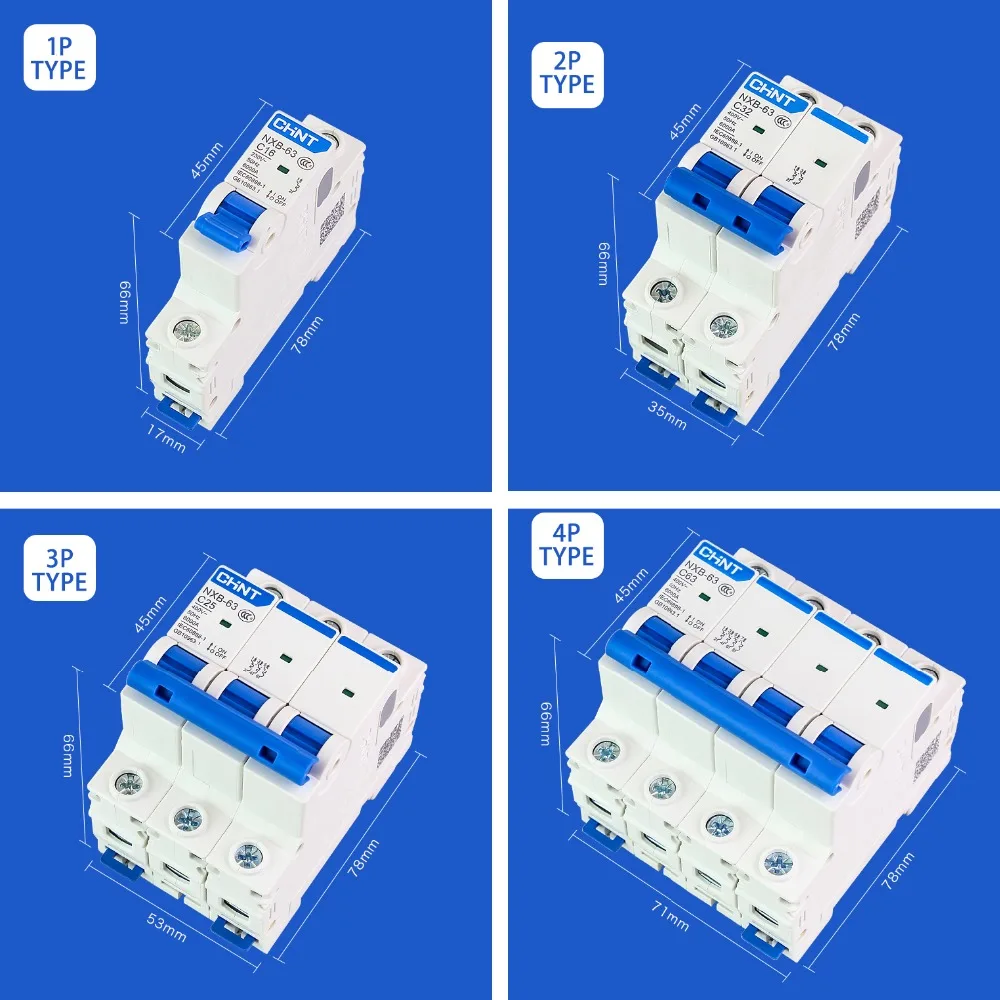

NXB-63 1P type C LINK

NXB-63 2P type C LINK

NXB-63 3P type C LINK

NXB-63 4P type C LINK

Переключатель типа D двигателя

1. Соответствует стандартам

IEC60898-1

2. Отвечающих требованиям сертификации

CE

3. Основные функции

Защита от перегрузки, защита от короткого замыкания, положительная изоляция

4. Технические параметры

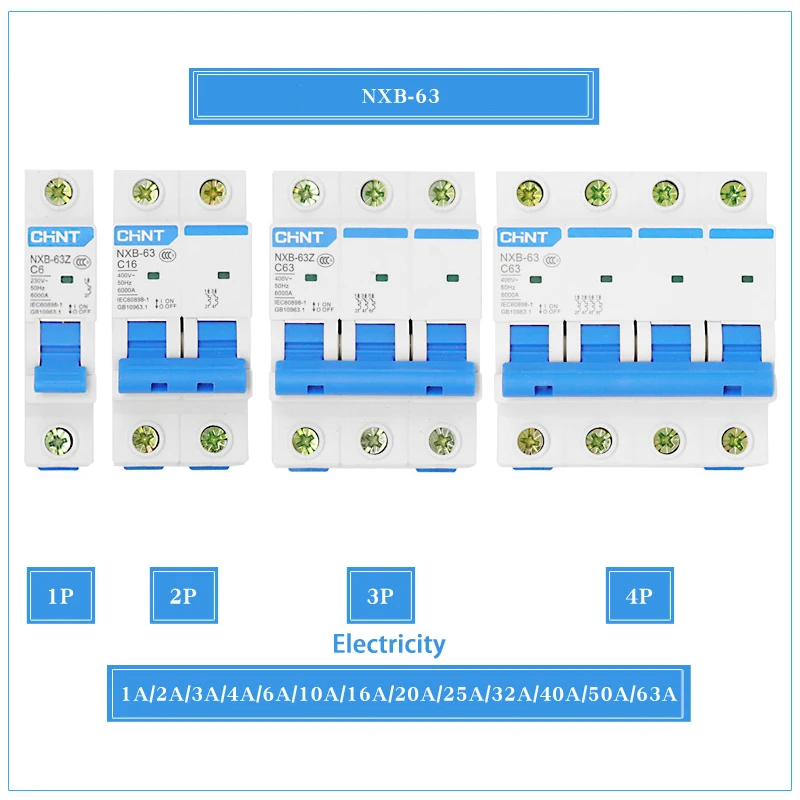

Номинальный ток: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A; Номинальное напряжение: 230V (1P 1P + N), 230/400V (для детей в возрасте от 2 до 4P, 3P + N); Частота: 50; Тип электромагнитного излучения: C Количество полюсов: 1P, 1P + N, 2P, 3P, 3P + N, 4P; Механический срок службы: 20000 циклов; Электрический срок службы: 10000 циклов; Номинальная мощность короткого замыкания (Icn): 6000A; Емкость короткого замыкания (Ics): 6000A; Номинальное импульсное напряжение (Uimp): 4КВ; Энергопотребление на каждом полюсе выключателя: см. Таблицу 1.

• Стол-1 шт.
• Номинальный ток в (A) Максимальное энергопотребление на полюс (W)
• 1 ~ 10 3
• 16 3,5
• 20 ~ 25 4
• Большие размеры 32-6
• 40 7,5
• 50 9
• 63 13

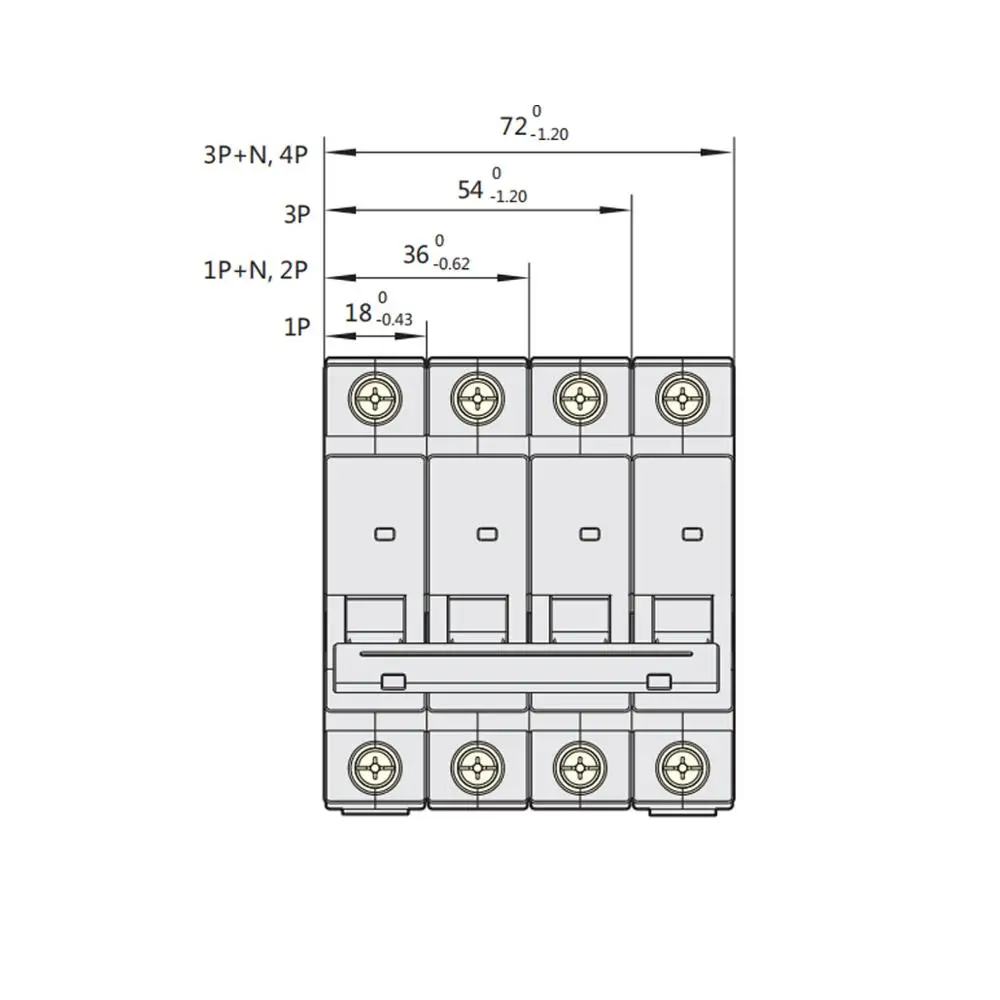

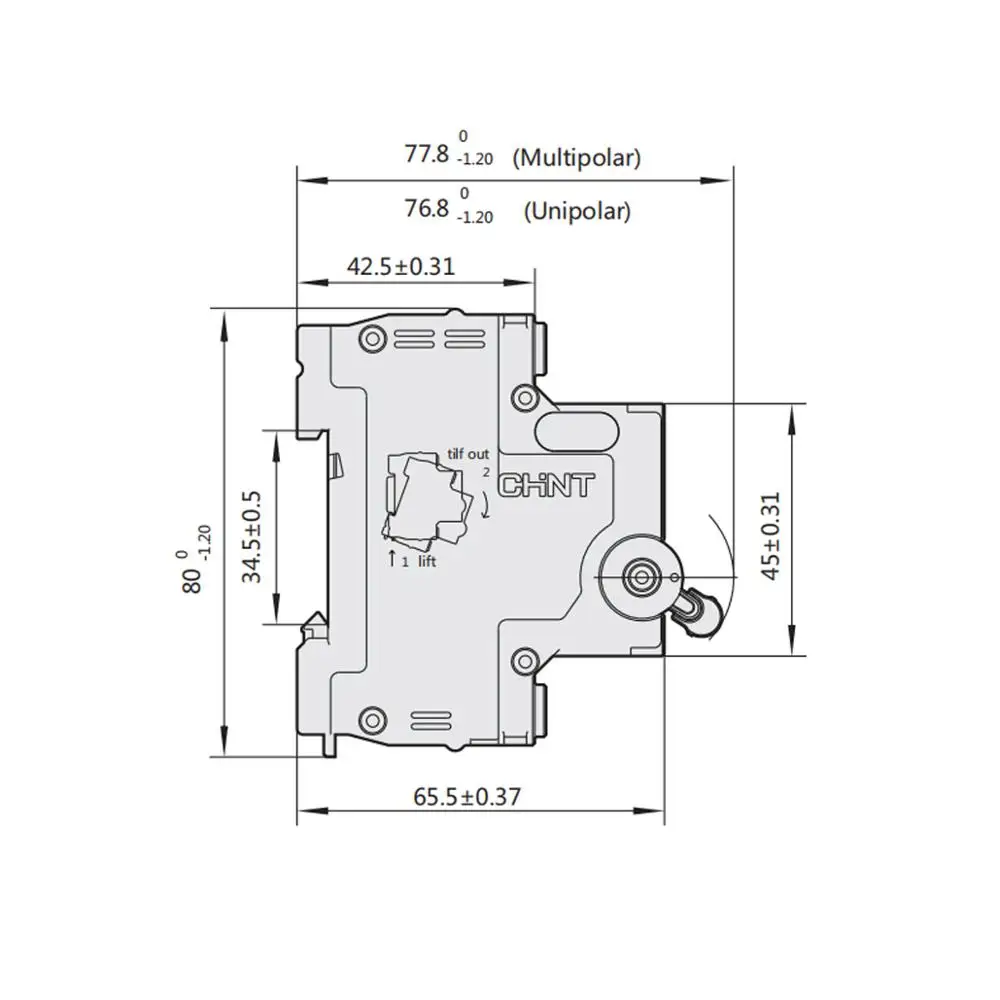

5. Размеры и размеры установки

Сильная адаптивность к окружающей среде и надежная работа в суровых условиях

-30 ℃ ~ 70 ℃ диапазон температуры окружающей среды, для удовлетворения потребностей различных приложений

Механический и Электрический срок службы в два раза больше стандартного, а срок службы больше

Механическая жизнь 20000 раз, Электрическая жизнь 10000 раз

Окно контактного индикатора, четкое положение

Все модели визуализации положения контактной головки, избегайте неправильной работы, используйте более надежные

Выключатель и защита от утечки выберите

1. Главный выключатель бытовой распределительной коробки обычно представляет собой мини-выключатель 32A-63A или выключатель с защитой от утечки, который может одновременно отсоединить фазовую линию и нейтральную линию 2.10A-16A миниатюрный автоматический выключатель Обычно выбирается для освещения цепи 3. Схема розетки обычно выбирает 16A-20A выключатель защиты от утечки

Ток переключателя выбирается в соответствии с мощностью оборудования

1. Формула расчета = мощность/напряжение * 3 (ток удара) 2. Например: 3000 Вт оборудование 380 В напряжение выберите автоматический выключатель, 3000 Вт * 3 (импульсный ток) /380 В ≥23.68a ≥25a, мы выбираем 25A автоматический выключатель или выключатель утечки

Как выбрать электромагнитное отключение типа C и типа D

Диапазон действия с длительной задержкой типа C составляет 5-10 дюймов; Диапазон действия длительной задержки типа D составляет 10-12 дюймов (в-номинальный ток переключателя) Тип C используется в области нагрузки на светильник, такие как управление распределением и светильник ing. Тип D может быть использован в местах запуска тяжелой нагрузки, таких как запуск двигателя, может избежать оборудования после запуска мгновенного тока слишком большой, чтобы вызвать ненужную перегрузку переключателя.

Не может быть выключен

1. Является ли порт нагрузки коротким замыканием 2. Сбой рабочего механизма 3. Номинальный ток выключателя не соответствует току нагрузки

Высокая температура

1. Винт проводки свободный, не затягивая провод 2. Выбранная площадь провода слишком мала, провод слишком тонкий

Не отключен при коротком замыкании

1. Выбранный автоматический выключатель не соответствует условиям работы нагрузки

Не нужно подсоединение к электричеству

1. Слишком маленькая свинцовая головка для зачистки 2. Винт проводки свободный, не затягивая провод

Если у вас есть какие-либо другие вопросы, пожалуйста, свяжитесь с намиОбслуживание клиентов или оставьте сообщение
