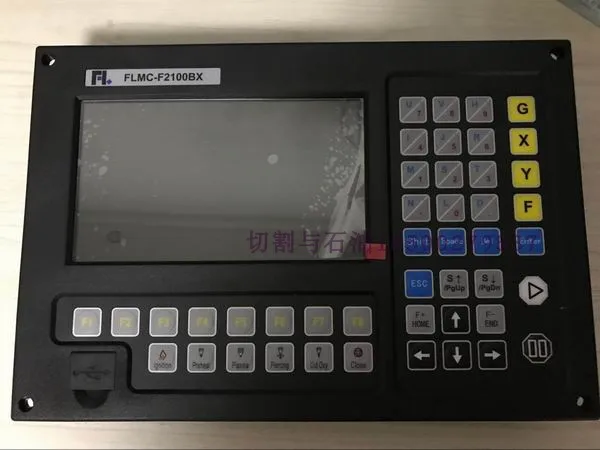

Система резки скругленных труб F2100BX система круглых управления скругленными

F2100BX пересекающаяся линия для резки, круглая труба для резки, пересекающаяся линия, круглая труба с числовым управлением

Может использоваться в станке для резки пламени с ЧПУ, оборудование и станок плазменной резки с ЧПУ, оборудование для резки плазменной плазмы с ЧПУ, оборудование для плазменной резки двойного назначения.

Экологические требования

Система числового управления подходит для работы при температуре окружающей среды от 0 °C до 50 °C и относительной влажности 5-95% без конденсации. Рабочее напряжение постоянного тока + 24 В. Этот контроллер должен быть установлен в корпусе консоли с защитной пылью. Эта система лучше всего используется в местах вдали от высоковольтных высоких частот и высокой радиации.

Для поддержания

Держите руки и ноги вдали от движущихся машин, управление или руководство можно сделать через переднюю панель клавиатуры. Не носите свободную одежду и одежду, такие как трос при эксплуатации машины, чтобы предотвратить его попадание на машину. Это оборудование должно и должно эксплуатироваться только квалифицированным персоналом. Это не техник, уполномоченный компанией. Строго запрещено демонтировать машину. При использовании не брызгайте кислотные, щелочные, коррозионные и другие предметы на системе управления.

Высокая капелек пьезоэлектрического

Электрический шок может навредить людям. Он должен быть установлен в соответствии с этапами и требованиями упаковочных частей. Когда питание включено, вы не можете прикоснуться к проводам и кабелям. Это оборудование должно и должно эксплуатироваться только квалифицированным персоналом.

Системы Особенности

Китайский, английский, испанский, португальский, французский, русский, датский, корейский, японский и т. д. переключение одним нажатием кнопки. Поддерживаются все языки, кроме арабского. 47 общих графических библиотеки (включая графику сетки) с возможностью установки размера плитки и размера отверстия. Поддержка кода EIA (код G) и FastCAM, FreeNest, SmartNest, IBE и т. д. программное обеспечение для вложения. Поддерживает suffixes TXT, CNC, NC, MPG, B3 и другие G-коды. Компактный дизайн клавиатуры для более полного ручного ввода графического масштаба, вращения, зеркального отображения графики могут быть организованы матрицей, интерактивно расположены, сложены оригинальный Размер заготовки и размер щели отображаются одновременно, интуитивно понятный и удобный. Графическая коррекция стальной пластины, любой край стальной пластины может быть использован в качестве коррекционной кромки настраиваемой системы координат, поддержка всех восьми возможностей для двухмерных координат настраиваемые все типы входных и выходных портов (обычно открытые или нормально закрытые) И пронумерованная самодиагностика состояния всех IO и состояние кнопок системы для легкого осмотра и устранения проблем передний интерфейс USB для легкой передачи программы обновление системы принимает режим обновления u-диска, что удобно, просто и практично, и обеспечивает пожизненное обновление обслуживания. Поддержка системы резервного копирования и функции восстановления системы, восстановление системы может восстановить только операционную систему, также может быть восстановлен

Фабрика статус

Все функции и процессы всей системы можно модернизировать онлайн, устраняя беспокойство по поводу послепродажного импорта и экспортной обработки файлов индивидуально или по всем параметрам резервного копирования и восстановления параметров, поддерживает 4 режима кислородного газа, плазменный резак, Доступны различные параметры обработки пыли и демонстрации для удовлетворения различных технологических требований кислородный газ и ПЛАЗМА Ио контролируются отдельно кислородный газ автоматически настраивается, двухступенчатый предварительный нагрев, трехступенчатая перфорация плазменной дуги отзывы давления, отзывы о позиционировании, автоматическое закрытие дугового напряжения Встроенная плазменная дуговая Автоматическая/ручная функция регулировки высоты: Может отображать фактическое напряжение дуги и устанавливать напряжение дуги, устанавливать параметры увеличения напряжения дуги, обнаруживать сигнал столкновения/позиционирования, управление дуговым сигналом, позиционирование тест плазменной дуги контроль давления поддерживает скорость и расстояние, чтобы закрыть режим регулировки высоты напряжения дуги, что делает инструмент более стабильным.

Безопасность

Поддержка резки кромок, уменьшение времени разогрева для более толстых стальных пластин ускорение и замедление в реальном времени во время упражнений в зависимости от толщины стальной пластины, ограничение скорости может быть автоматически установлено в углу, чтобы эффективно предотвратить чрезмерное горение. Вручную выберите начальную линию или выберите точку перфорации динамический/статический графический дисплей обработки, графическое Увеличение/уменьшение, динамическое отслеживание точки резания в зумом состоянии DSP высокоскоростной, высокоточный интерполяционный контроль, высокоскоростная работа, стабильная работа, низкий уровень шума произвольно задает начальную скорость, время подъема с отключением питания, Функция защиты от поломки функция офсетной резки позволяет избежать отходов листа из-за неправильного подсчета счетов различные права управления и соответствующие пароли могут быть установлены для поддержания прав производителей оборудования. Пульт дистанционного управления, который поддерживает режим P2P или BCD (8421) режим 1,3 Технические характеристики 1) количество осей управления: 2-осевая связь (настраиваемая трехосевая) 2) точность управления: ± 0,001 мм 3) Диапазон координат: ± 99999,99 мм 4) Максимальная частота импульса: 200 кГц; Максимальная рабочая скорость: 15 метров/минуту 5) Максимальное кол-во программы линий: 150000 линий 6) Максимальный одиночный программы: 4 м 7) Время class разрешение: 10 г-жа 8) Системы Рабочая мощность: DC + 24V вход питания (постоянного тока), мощность больше 80 Вт. 9) рабочая среда системы: температура-10 ° C до + 60 ° C; Относительная влажность 0-95% без конденсации 10) напряжение привода увеличивает максимальную мощность двигателя: 45 Вт (Примечание: только с Системы) 1,4 Системы Интерфейс a) 15-core мужской двухосевой электродвигательного привода Интерфейс b) 16-core женский 16-канальный оптико-изолированный выход, Максимальная раковина ток 300mA c) 25-core мужской 16-канальный opto-изолированный вход переменного тока, Максимальный входной ток 300mA d) передняя панель имеет встроенный интерфейс USB для пользователя для передачи режущего кода e) Расширенный входной и выходной порт IO; Входной порт PWM; Аналоговый входной порт следующих интерфейсов, Система ЧПУ серии F2000 с "T" доступна: f) выбор коэффициента входного напряжения дуги может быть выбран 1:50 или 1:100 г) 5 arc повышения напряжения мотор-выход и вход h) 7 arc напряжение и позиционирования вход переменного тока, дуги сигнала выходной порт

1,5 аппаратная конфигурация

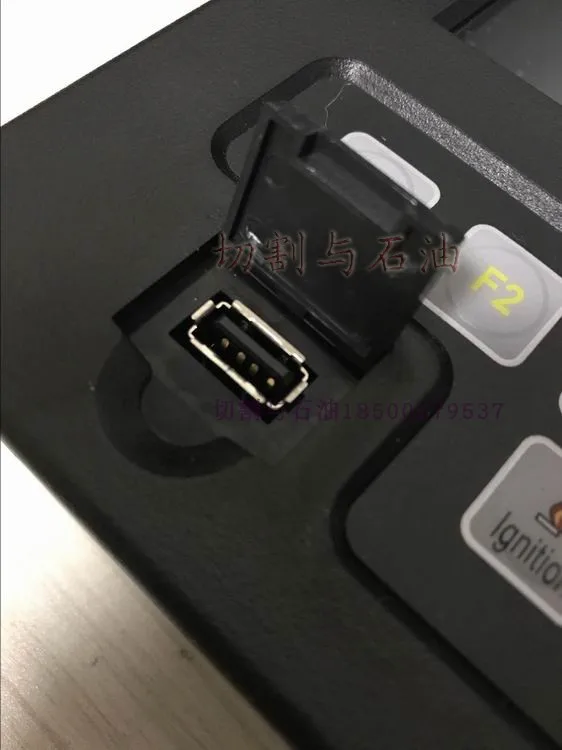

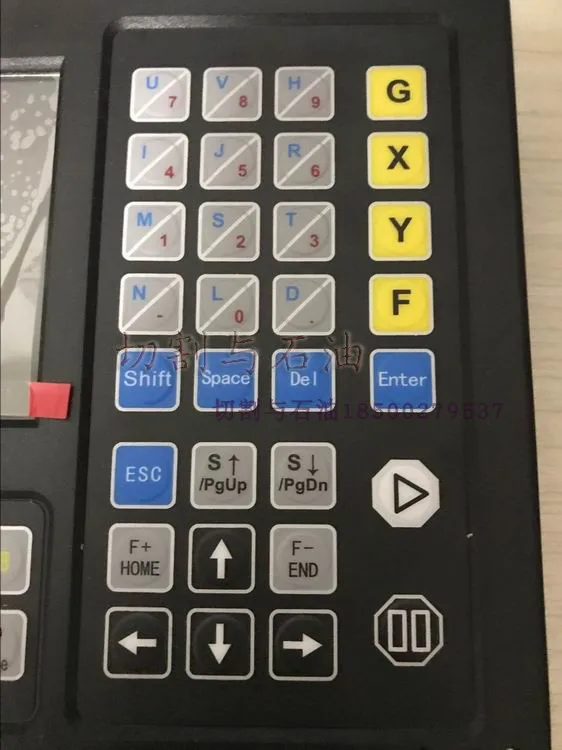

1.5.1 F2100BX аппаратная конфигурация 1. Дисплей: 7 дюймов 800*480 Высокое разрешение 16 миллионов цветов Высокая яркость ЖК-экран 2. Память: 64M SDRAM 3. Пространство пользовательской программы: 256M 4. Основная частота: 400 МГц системная частота 5. USB: USB1.1 интерфейс спереди, не менее 16 ГБ USB флэш-накопитель 6. Клавиатура: клавиатура из фольги PCB 7. Ходовая часть: Вся стальная конструкция полностью экранирована, что может действительно предотвратить электромагнитное излучение, анти-помехи и антистатические

Детали системы ЧПУ следующие:

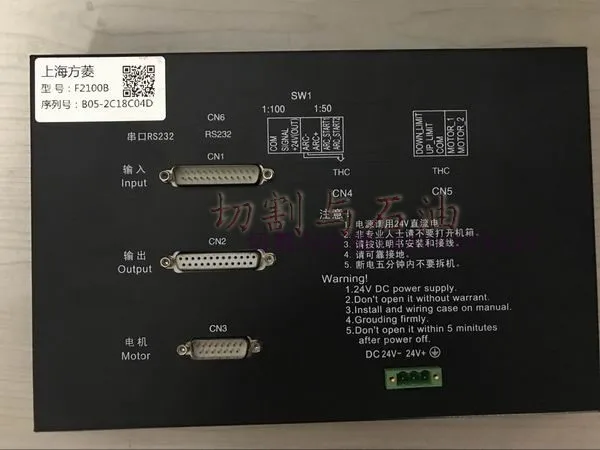

1 шт. F2100BX система 1 шт. 25 core отверстие штепсельная вилка входного сигнала (в том числе оболочка) 1 шт. 25-pin иглы выходной вилкой (с оболочкой) 1 шт 15-контактный штекер двигателя (с оболочкой) 1 шт. 3P разъем питания 1 шт. программное обеспечение для вложения

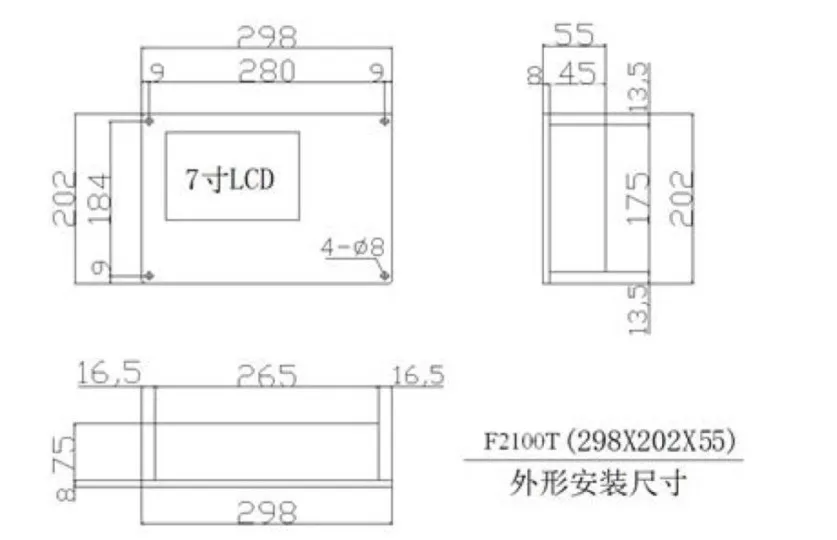

F2100BX схема установки Размер чертеж: (единица измерения: мм)
