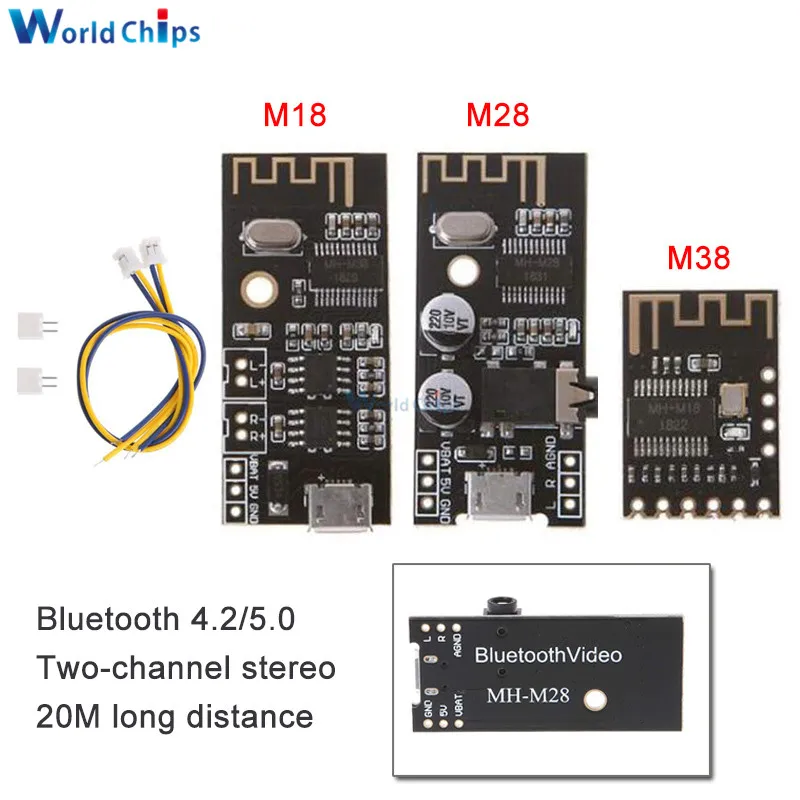

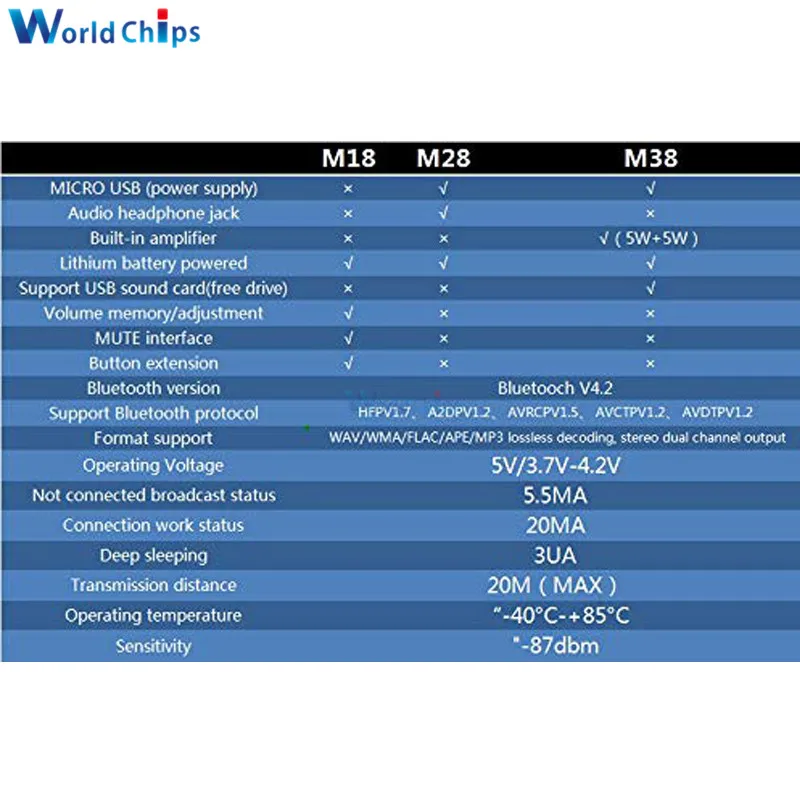

Описание: Этот продукт MH-M18/M28/M38 является маломощным Bluetooth дизайнерским решением, поддерживает новейшую передачу Bluetooth 4,2, Двухканальное воспроизведение без потерь, И модуль может быть подключен к Bluetooth для быстрой реализации беспроводной передачи Bluetooth, что очень удобно. В открытой среде расстояние подключения Bluetooth может составлять до 20 метров. Широко используется в различных Bluetooth аудио приеме, различные аудио DIY модификации.

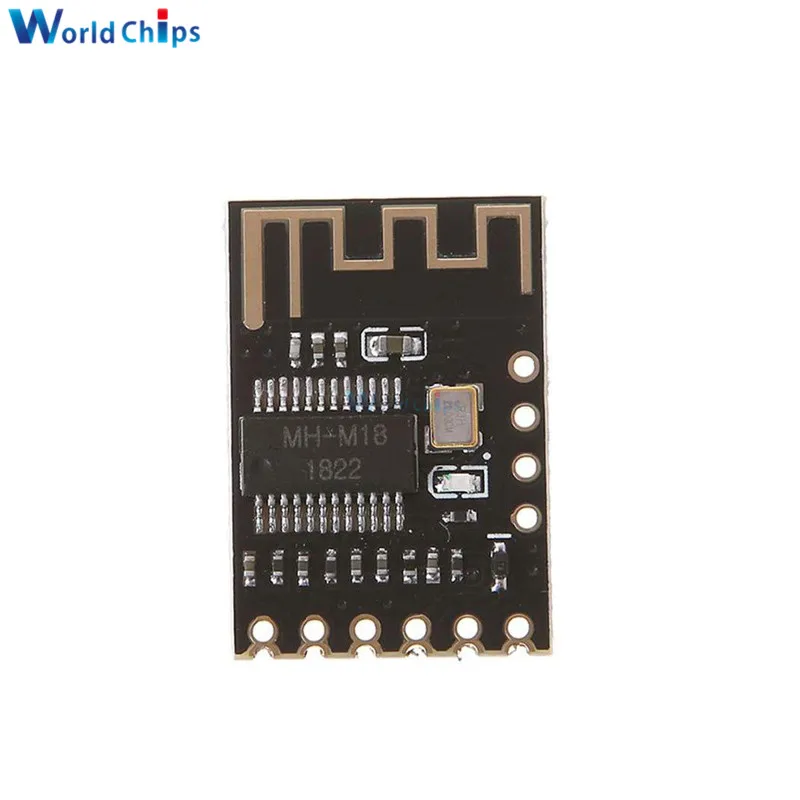

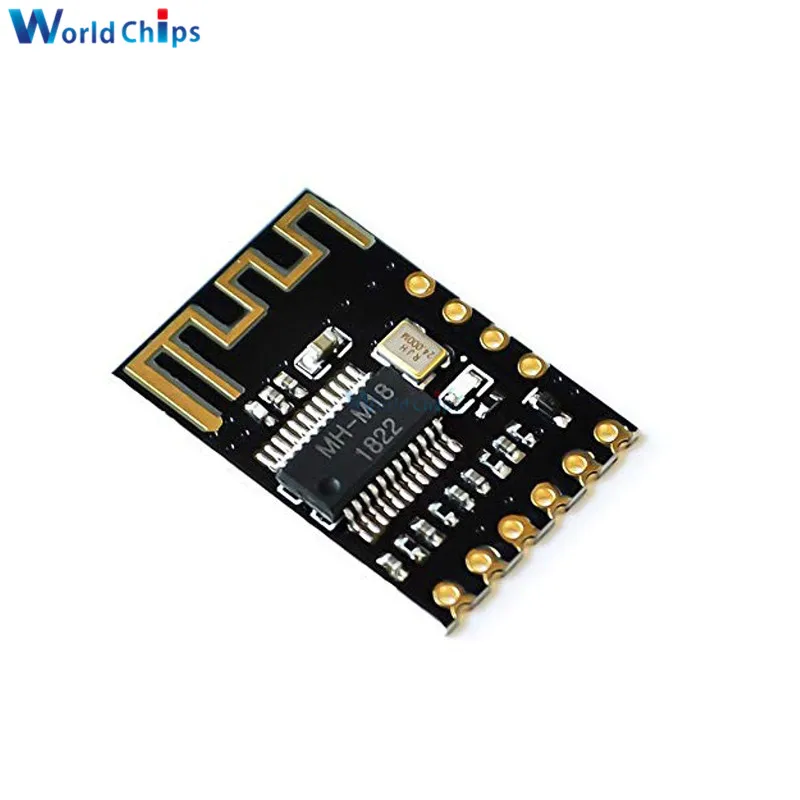

MH-M18

Штырь
Ключ: кнопка управления клеммой (4 функции кнопки, требуется дополнительное сопротивление)
Отключение звука: немой терминал контроля (высокий уровень выхода 3,3 В тех случаях, когда с помощью функции защитного отключения, выход низкий уровень во время воспроизведения)
VCC: положительный 5V источника питания (литиевая батарея 3,7 V источника питания требуется защита от короткого замыкания диод)
GND: отрицательный источник питания
L: выход левого канала
R: выход правого канала
Характеристика:

Терминал управления: используется для управления платой усилителя мощности. В тех случаях, когда с помощью функции защитного отключения, немой выходы высокий уровень 3,3 V, и выводит низкий уровень во время воспроизведения.
Кнопка управления: Эта функция требует дополнительного подключения резисторов и кнопок.
Функция отключения громкости: выход по умолчанию-100% громкости. Нажмите кнопку, чтобы контролировать увеличение и уменьшение громкости. Если объем управления составляет менее 15%, объем выхода будет на 15% после повторного включения; Если объем управления превышает 15%, исходный объем останется неизменным после включения питания.

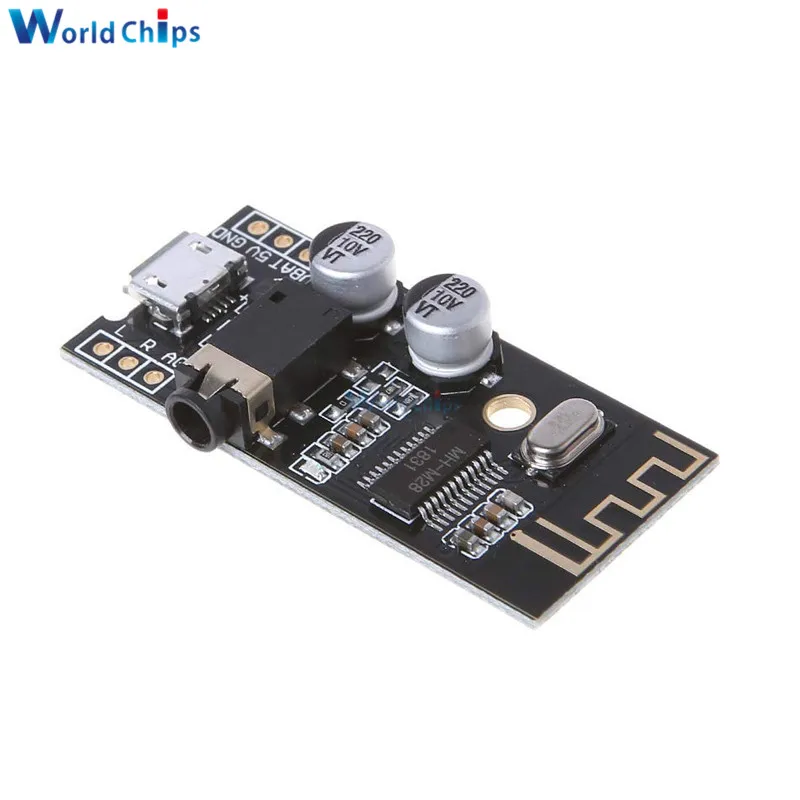

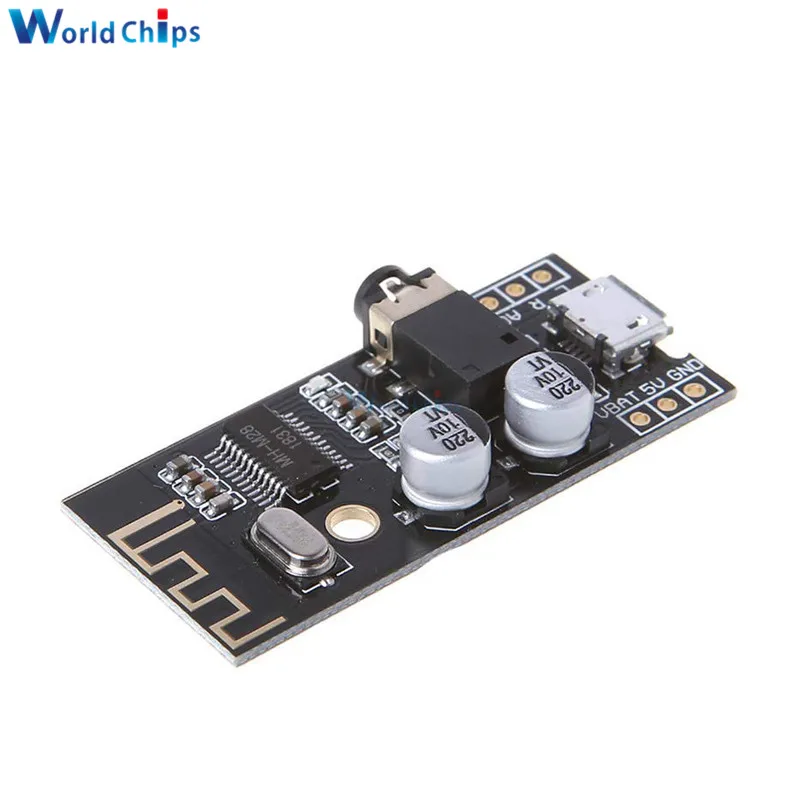

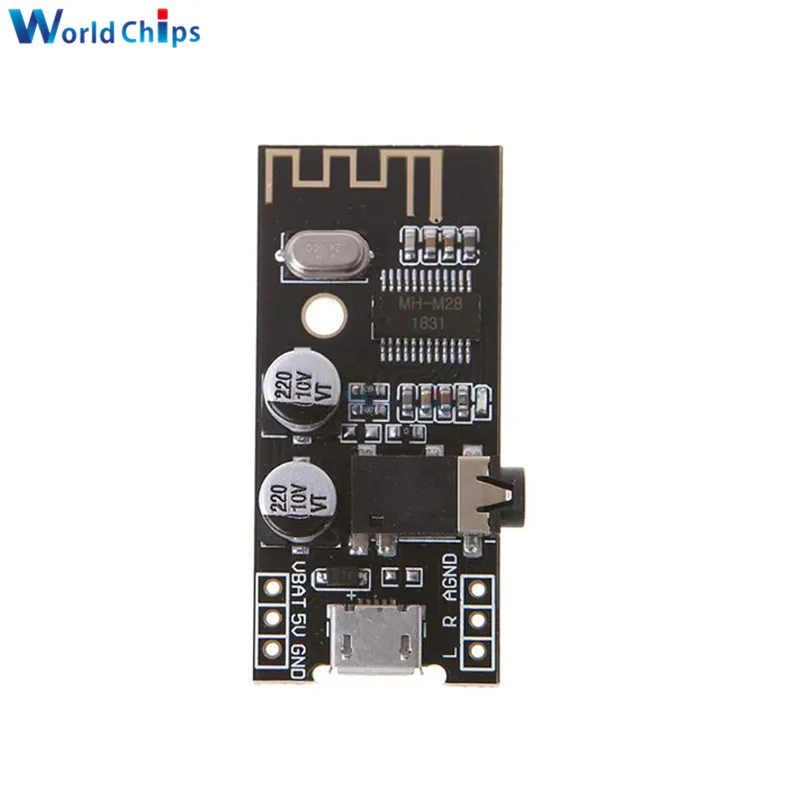

MH-M28

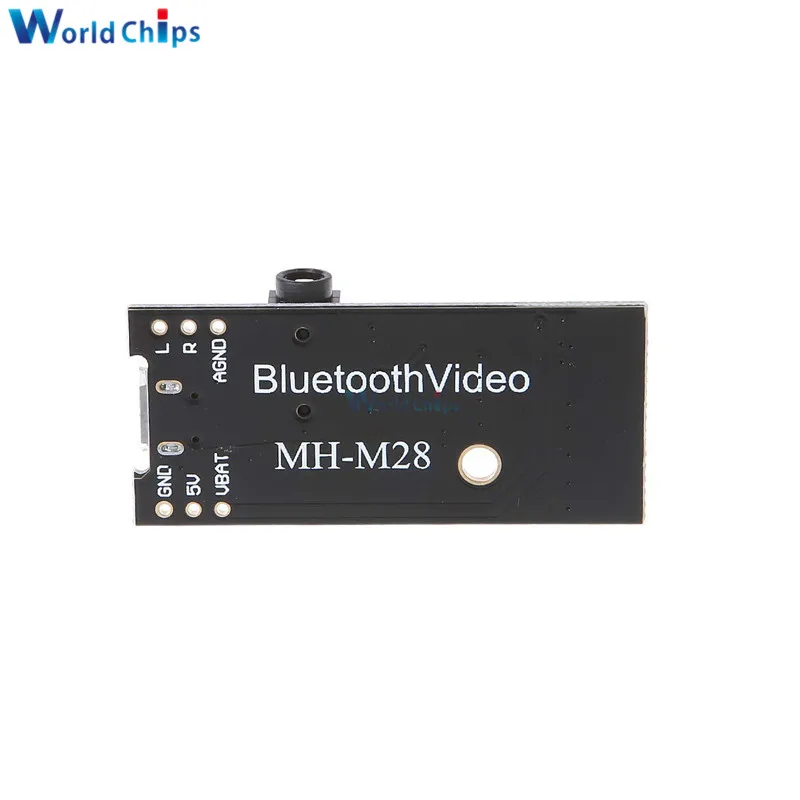

Штырь
5 В: мощность положительная 5 В
GND: отрицательный источник питания
VBAT: литиевая батарея положительные 3,7-4,2 V
L: выход левого канала
R: выход правого канала
AGND: Аудио заземление

Характеристика:
Источника питания: это может быть непосредственно с питанием от MICRO usb-кабель для Android 5V, в противном случае он может быть подключен к 5V источника питания или 3,7 V литиевая батарея. Обратите внимание на то, что на 5V и 3,7 V источника питания интерфейсов отличаются друг от друга. Wi-Fi 5V напряжение соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.
Аудио выход: наушник может быть непосредственно подключенный к 3,5 мм аудио интерфейс, в противном случае он может быть проводной для аудиовход Плата усилителя мощности (интерфейс L/R/AGND может быть подключен непосредственно).

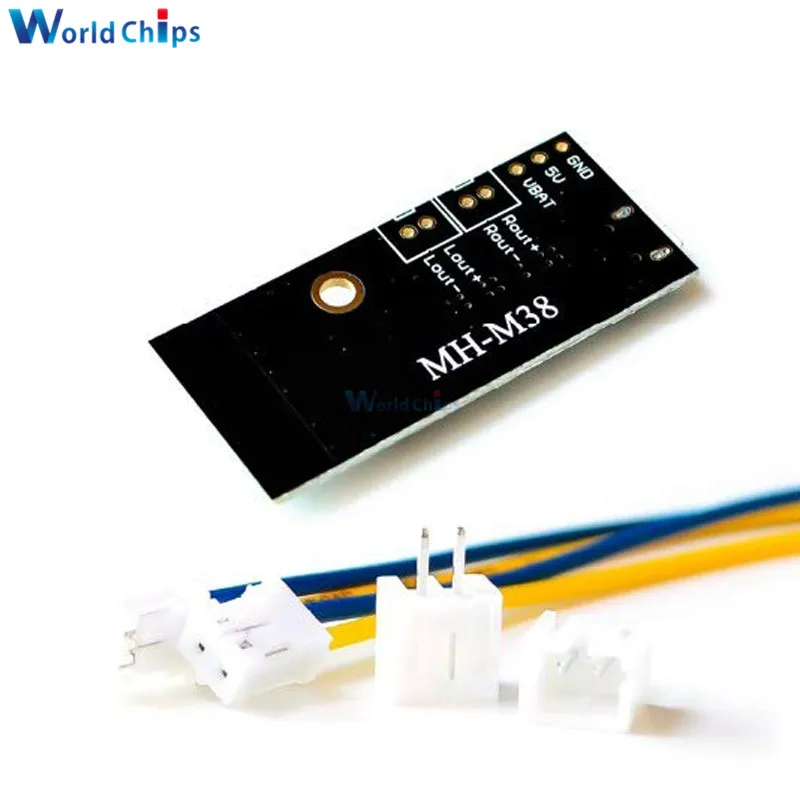

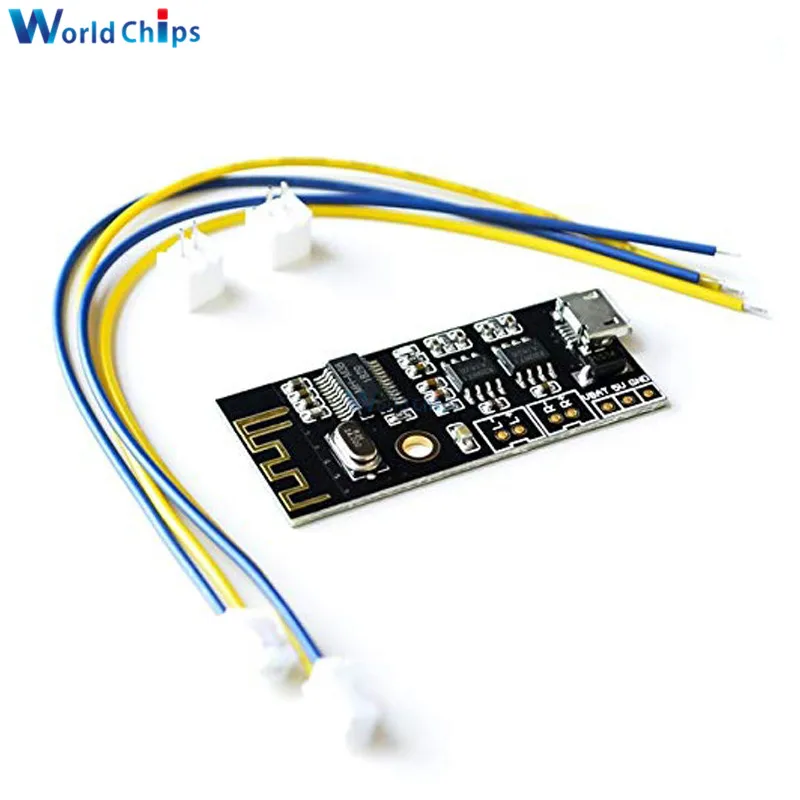

MH-M38

Штырь
5 В: мощность положительная 5 В
GND: отрицательный источник питания
VBAT: литиевая батарея положительные 3,7-4,2 V
L +/L-: выход левого канала (прямой динамик)
R +/R-: правый канал (прямой динамик)

Характеристика:
Источника питания: это может быть непосредственно с питанием от MICRO usb-кабель для Android 5V, в противном случае он может быть подключен к 5V источника питания или 3,7 V литиевая батарея. Обратите внимание на то, что на 5V и 3,7 V источника питания интерфейсов отличаются друг от друга. 5V соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.
Максимальный рабочий ток-5V2A. Рекомендуется использовать Регулируемый источник питания 5V2A для лучшего качества звука.
Поддержка USB звуковой карты, бесплатный привод (plug and play). Подключите модуль к компьютеру с помощью usb-кабеля, и компьютер может воспроизводить музыку через выход усилителя модуля.
Аудиовыход: выход слева и справа стерео аудио сигналов, которые могут быть подключены к двум 2-8 Ом, 3-5 Вт динамикам и 4 евро 5 Вт динамикам.
Этот продукт имеет свой собственный двойной усилитель мощности 5 Вт и не должен быть подключен к другому усилителю! Выходы двух усилителей не могут быть подключены параллельно или отрицательные полюсы соединены вместе, в противном случае чип усилителя мощности поврежден.
