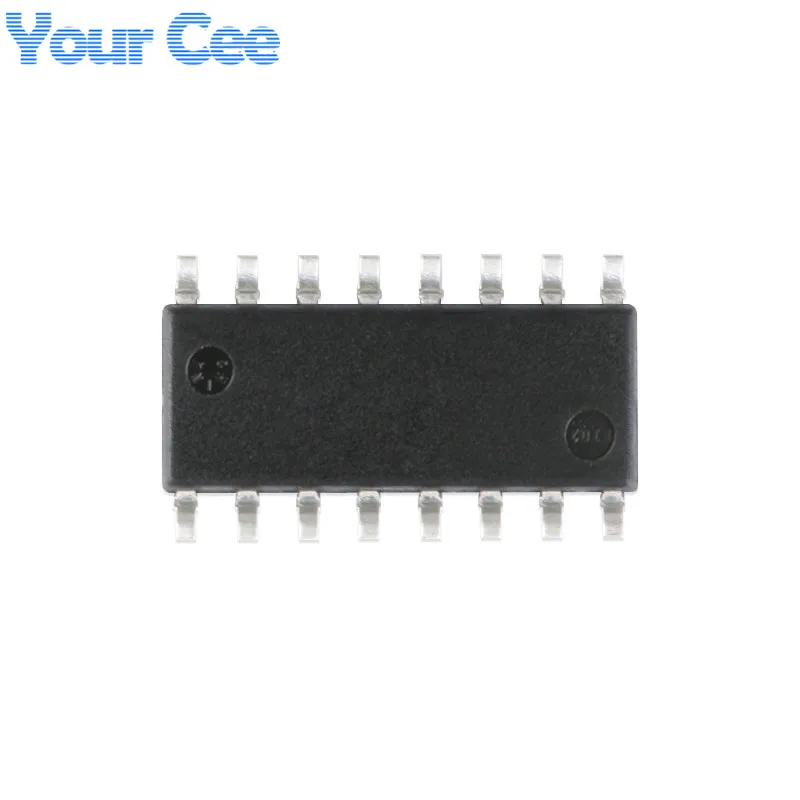

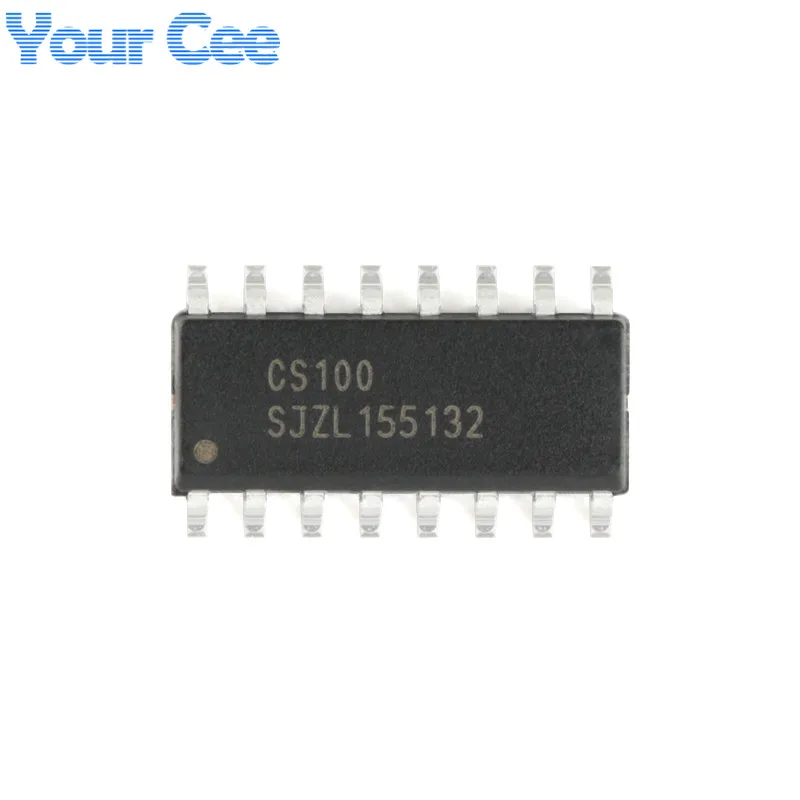

CS100 чип   CS100 является промышленным ультразвуковым измерительным чипом расстояния. CS100 интегрирует ультразвуковую передающую цепь, ультразвуковую приемную схему и цифровую схему обработки. Одноступенчатый чип может выполнять ультразвуковые диапазоны, а результат-вывод по ширине импульса. Интерфейс связи совместим. Существующих ультразвуковой модулей. CS100 работает с ультразвуковым зондом с открытым напряжением 40 кГц, который требует только вытягивающего резистора 22MR и кристалла 8M для достижения высокой производительности. Меньшее использование устройства может значительно уменьшить площадь платы и повысить надежность. В то же время меньшее количество периферийных устройств облегчает проводку. В справочном сценаре, учитывающем затраты, ультразвуковая линейка может быть выполнена с помощью односторонней печатной платы. Значительно сократить расходы.   CS100 доступен в SOP16 посылка   Схема:     US-025/US-026

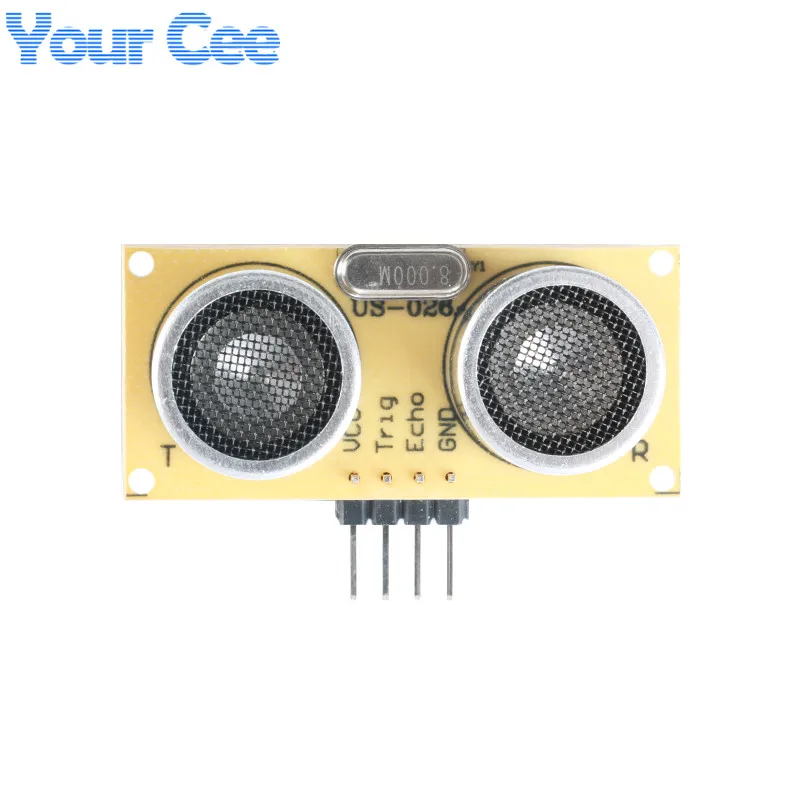

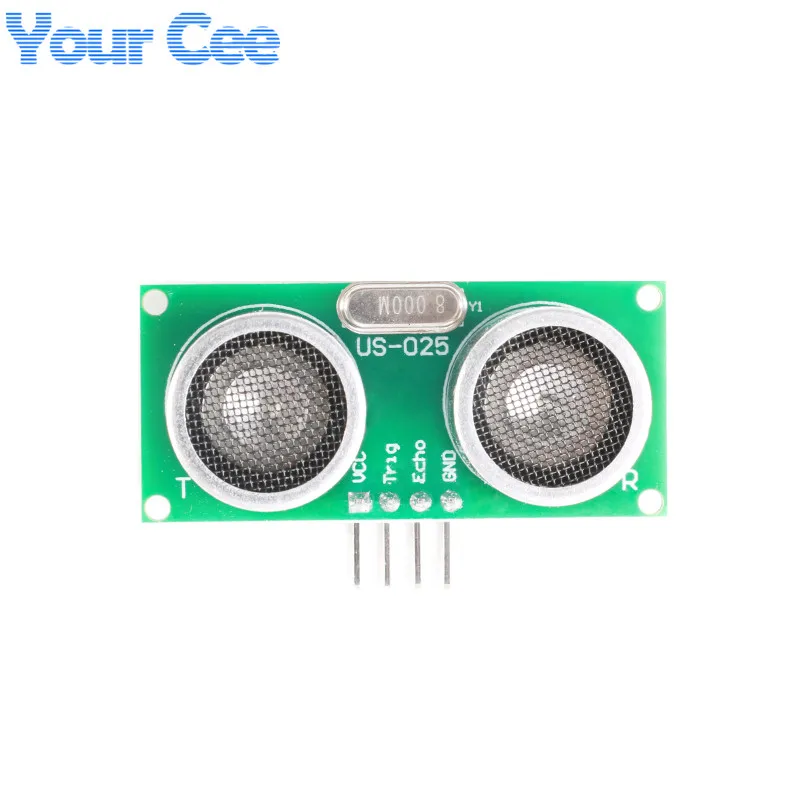

• US-025/US-026-это высокопроизводительный, недорогой Ультразвуковой модуль диапазона; Модуль использует экономичный ультразвуковой чип CS100; Диапазон до 6 метров, точность измерений высокая; Точность измерений хорошая, измерение стабильное и надежное.
• США-025/США-026 ультразвуковая дальнометрия модуль может осуществить Бесконтактный начиная функция 2 см ~ 6 м, рабочее напряжение 3V-5,5 V, рабочий ток 5.3mA, поддерживает режим связи GPIO и работает стабильно и надежно.
• US-025 имеет ту же производительность, что и US-026, тот же размер и тот же принцип.

• US-025 использует двойную панель, US-026 использует одну панель;

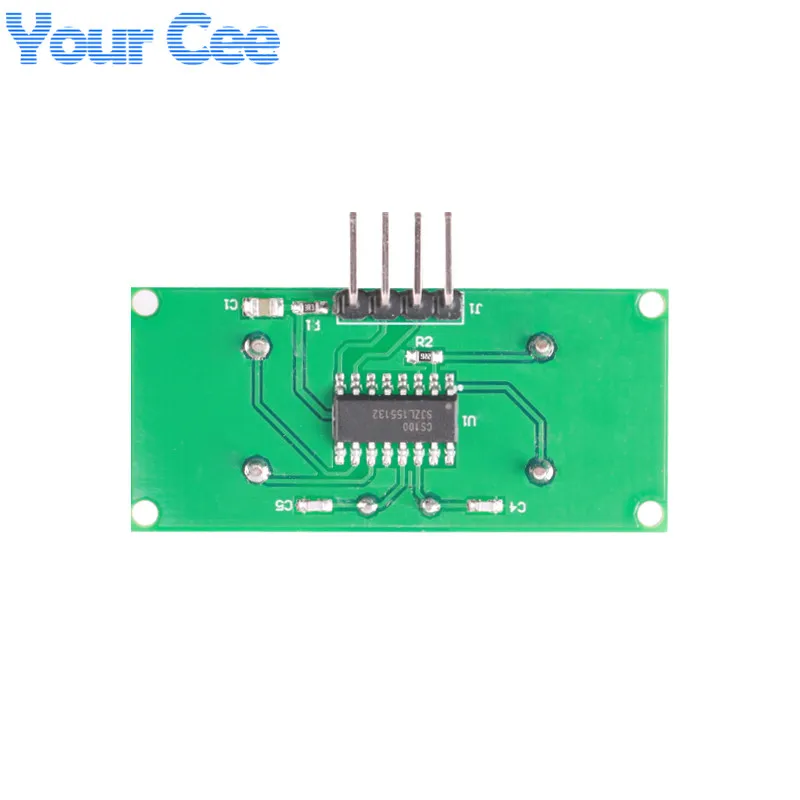

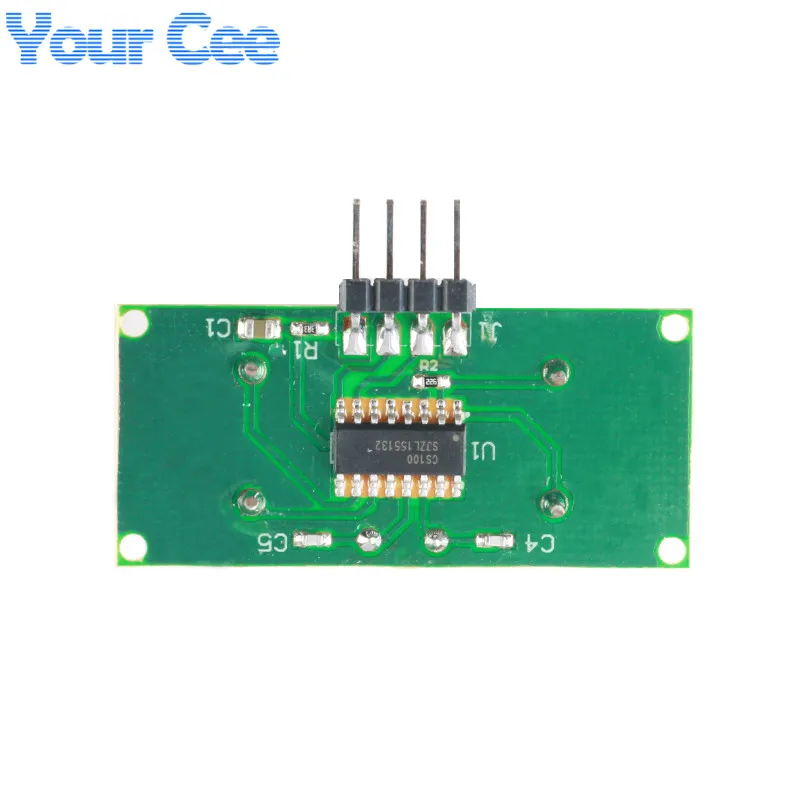

• 4-контактный штыревой разъем US-025 припаян на лицевой стороне (сторона зонда), US-026-одна панель, передняя сторона (сторона зонда) не имеет прокладки, И прокладка припаивается на задней стороне (сторона чипа).

US-025/US-026
