Для XILINX A7 FPGA плата разработки Artix 7 SDI PCIe SFP Оптическое волокно LVDS HDMI

Для XILINX A7 FPGA плата разработки Artix 7 SDI PCIe SFP Оптическое волокно LVDS HDMI

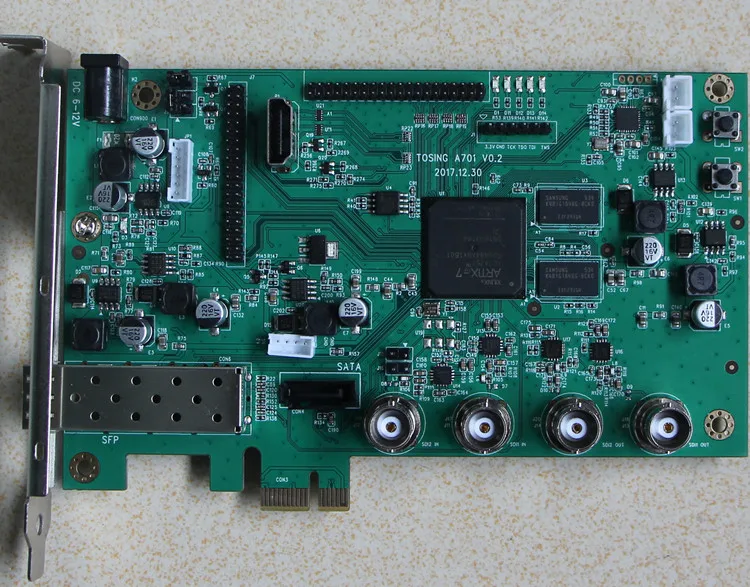

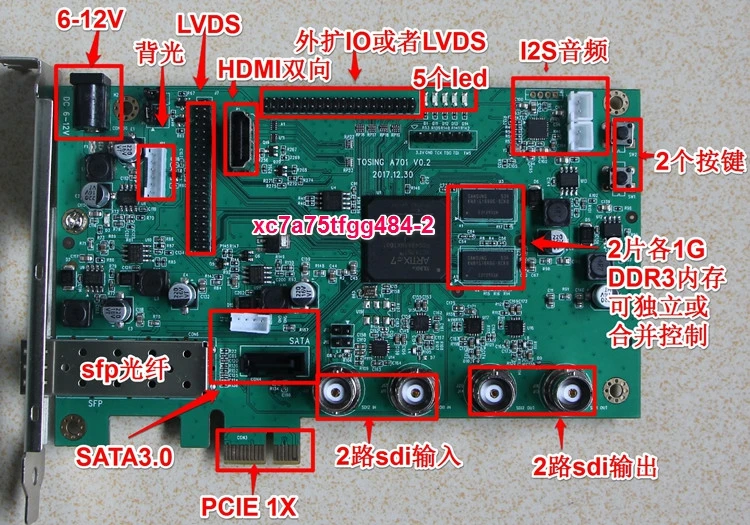

Плата имеет 4 канала sdi,pcie1x, 1 канал hdmi, 1 канал sata хоста, 1 канал LVDS, 1 канал 60 IO портов оптического волокна, И 2 части ddr3 независимого контроллера, который может разработать различные видео с тестовыми кодами и наведения файлов.Я инженер, занимаюсь разработкой в течение длительного времени, могу обеспечить техническую поддержку, уменьшить некоторые объезды.

Основной чип 7a75tfgg484-2 ресурсы:

Параметры проекта

Материнскую плату клетки 75520

Блок RAM блоков, 105

DSP Блок 180

CLB триггер 94400

ГПП 4 Сделано

I/O 285

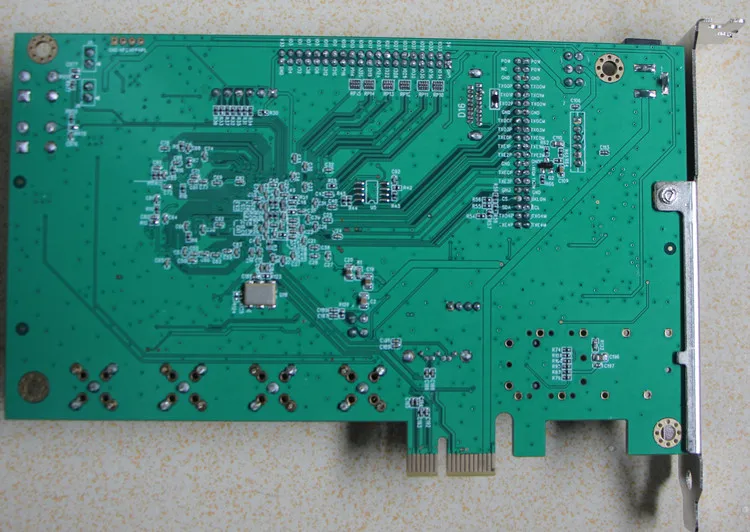

Аппаратная конфигурация монтажной платы:

Длина 15 см и ширина 10 см

Параметры проекта

Двухканальный 10 бит интерфейс LVDS может управлять LVDS,TTL ЖК-дисплей экран, или общаться с Камера ссылка цифровой Камера и других устройств. Кроме того, порт ввода/вывода также может использоваться для дифференциального использования

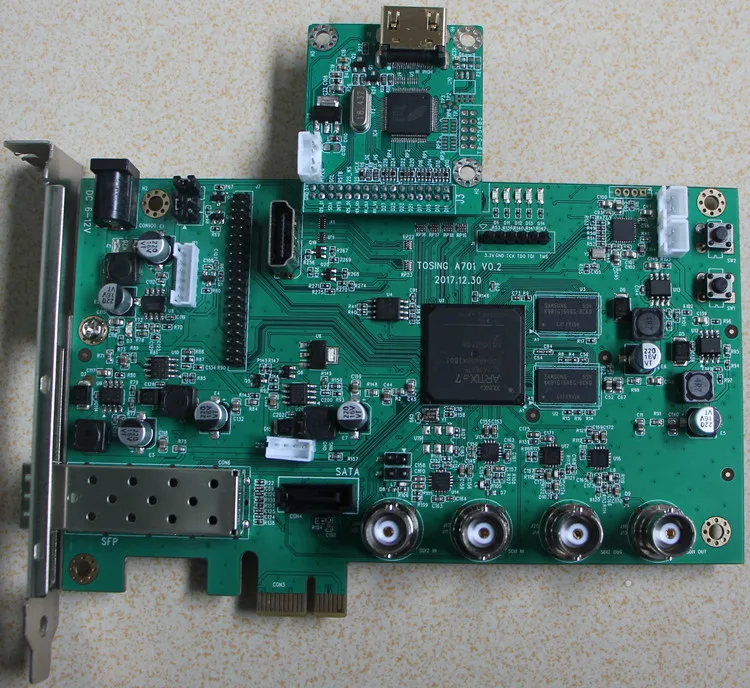

Порт поставляется с 36 выходами ввода/вывода и может быть подключен к внешнему модулю

PCIE2.0 1X может достигать максимум 5 ГБ/сек.

Максимум волокна SFP может достигать 6 ГБ/сек., что требует поддержки оптических модулей

Хост SATA3.0 может быть до 6 ГБ/сек.

SDI 2-полосная TX, 2-полосная RX, может быть настроен с BNC или SMB, поддержка три ставки ввода и вывода, в частности, SD,HD,3G сигналов.Кодирование и декодирование все используют внутренние ресурсы GTP fpga, и интерфейс был протестирован на соответствие сопротивления, который может передавать 100 метров

DDR3 имеет две части памяти 1 Гб с максимальной скоростью 800 МГц. Две части DDR3 имеют независимые драйверы контроллера, или один контроллер может быть объединен

Двунаправленный интерфейс HDMI поддерживает самый высокий сигнал 3G

I2S аудио усилители поддерживают 192kHz, 96kHz, 48kHz и 44,1 khz аудио и привод 4 ohm динамики до 2,5 w

Хранение ПЗУ обеспечивает последовательное расположение вспышки, мощность может храниться до 128 М данных

Светодиодный светильник индикаторная панель содержит 5 светодиодный светильник светодиоды

Клавишная плата содержит 2 триггерных ключа

Дифференциальная кристальная осцилляторная пластина имеет 148,5 МГц, а дифференциальный кристаллический осциллятор удерживается

Программное обеспечение для справки:

Примеры

Программа тестирования PCIE DMA обеспечивает тестовый код fpga, драйвер хост-компьютера

Тест передачи волокна обеспечивает fpga волоконно-верилог тест инженерный исходный код

Контроллер памяти DDR3 предоставляет тестовый код mig7, включая устройства для чтения и записи

I2S аудио тест обеспечивает аудио 48K, I2S аудио источник тест, выход к внешним динамикам

HDMI порт тест обеспечивает 1080P60HZ HDMI отправить видео тест исходный код, 1080P60HZ HDMI получить тестовый бит, fpga внутренний может автоматически определить edid.Получение и отправка HDMI осуществляется FPGA internal logic TMDS

Интерфейс LVDS тест предоставляет два набора тестовых точечных кода экрана, который является исходным кодом одноканального и двухканального дисплея, соответственно

Получение Sdi обеспечивает адаптивный режим приема сигнала sd,hd,3g, unstring исходный код TTL

Sdi, чтобы отправить

Обеспечивает многократное разрешение, чтобы отправить обычный исходный код

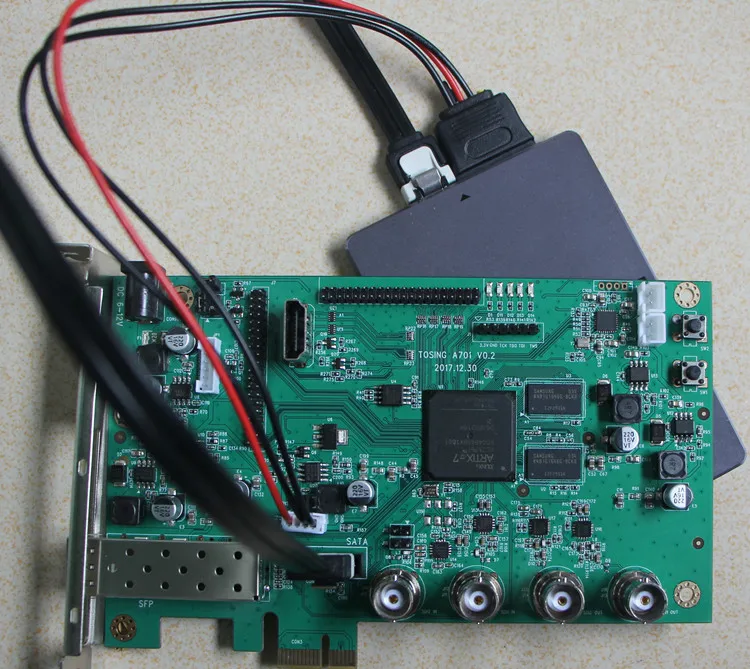

SATA жесткий диск для чтения и записи

Предоставить тестовый бит SATA файл

SDI входной сигнал на HDMI тест на выход, чтобы предоставить ссылку на исходный код, с SDI документацией.

Ov5640 вход камеры, hdmi выходной тестовый код после кэша ddr3

Ссылка для камеры LVDS входной исходный файл

HDMI получает вход, SDI выходы тестового бит.

Предоставление схематической схемы в формате PDF

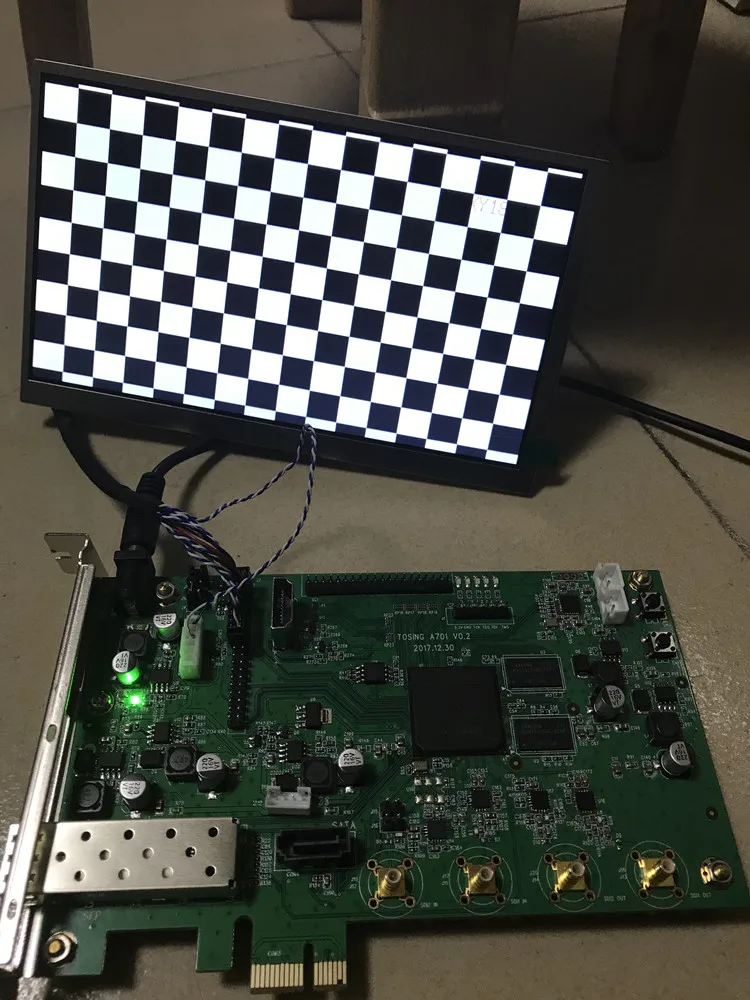

Эффект ЖК-дисплея LVDS (ЖК-дисплей должен быть приобретен отдельно)
