GPS DO GPS Colck 10 м с ЖК-дисплеем, частота сообщений, программируемый осциллятор

Ключ Особенности:
-Точность выхода 10 МГц, Синусоидальная волна или прямоугольная волна, низкий уровень шума
-Выход, 1PPS секундный пульс, синхронизация с временем UTC, может держать время.
-Высокочувствительный GPS получает, маленькое небо может блокировать.
-С индуктором блокировки, красным светодиодом, блокировкой оборудования.
-Мощность 12 В/1,5 А, простота в использовании, возможность переключения
-Недешевое, маленькое, очень удобное, б/у
-Уникальное удаление GPS-сигнала джиттера, высокая точность
-Прочность, время, выходная частота ЖК-дисплея GPS

Обзор: материнская платаGPS DO имя GPS discipldisciplемый осциллятор, используется GPS Выход точность времени сигнал для управления часами оборудования. В этом оборудовании используется gps-выход 1 pps, управление на плате OCXO, используется специальный микрофон для фильтрации времени GPS. Сделайте точные часы occo на выходе. Всегда меняют. Плата с ЖК-дисплеем, gps, сила, время и частота отклонения.

Параметры:
-Название: LCD-GPS дисциплинированной осциллятор
-Мощность: DC11.7-12.9V, <= 15 Вт
-Мощность GPS ANT: 3,3 в пост. Тока/50 мА
-1PPS выход: прямоугольная волна, 3, 3Vpp
-Выход 10 м: прямоугольная волна
-Выход RS232: сигнал GPS NMEA
-Точность: выше, чем OCXO 2, на заказ

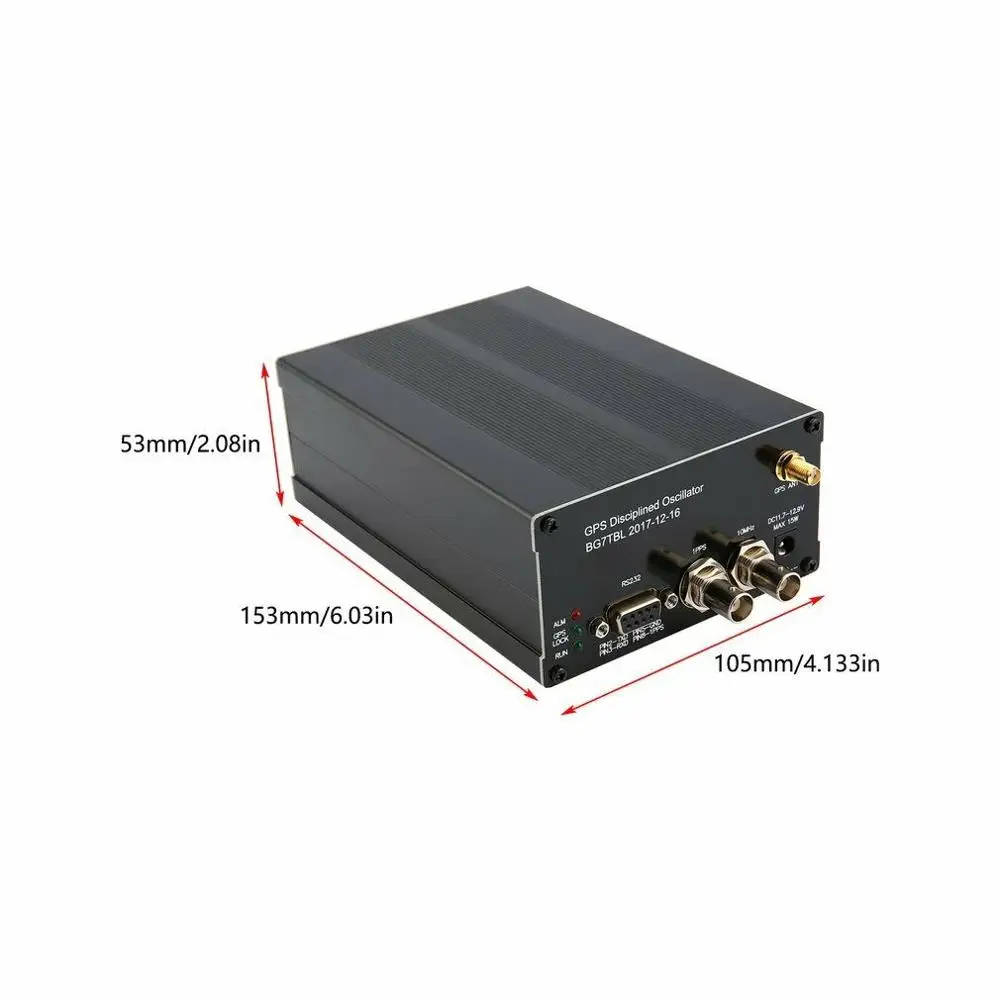

-Размер: Ш * В * Г = 107*55*172 мм (включая BNC CONNECT)

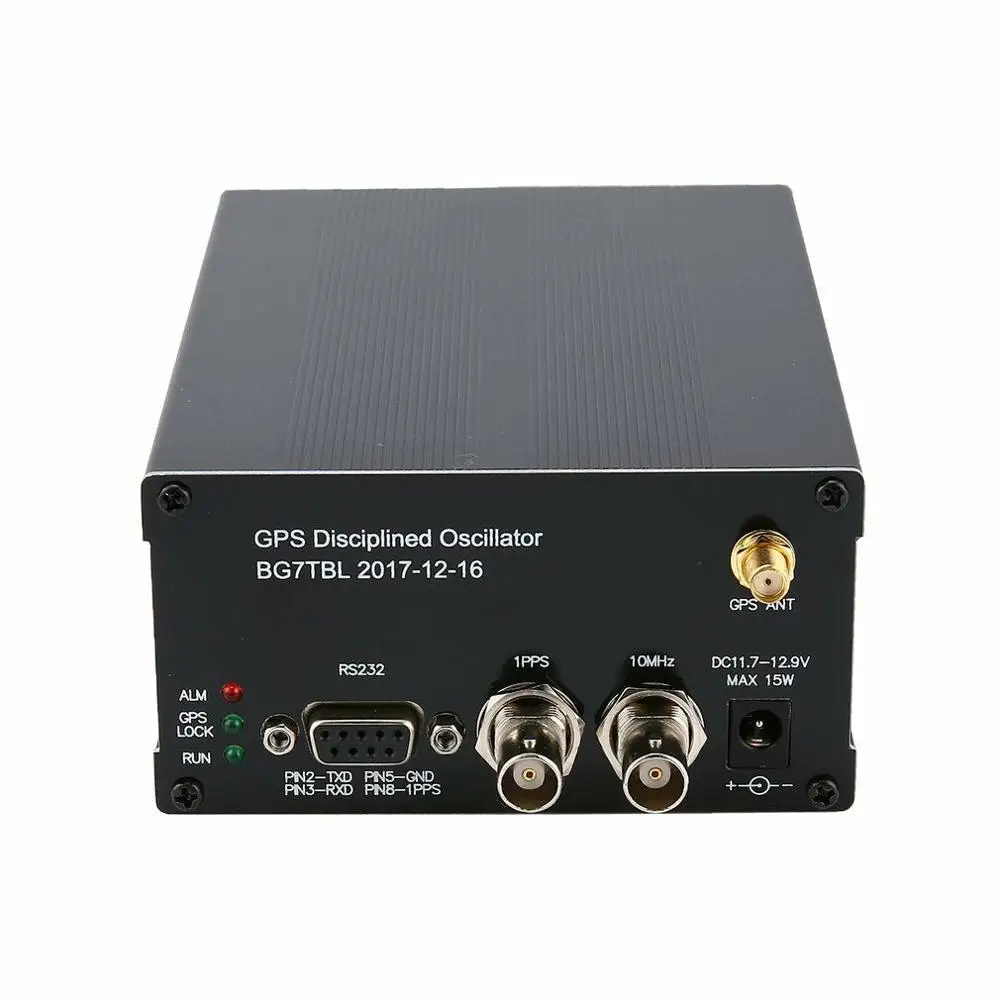

1. Светодиодный индикатор рабочего состояния
ALM: предупреждение, ВКЛ, точность выходных частот низкая.
Gps-замок: индуктор GPS, светодиодный GPS-замок.
Запуск: светодиодный индикатор, светодиодная вспышка, оборудование нормальное, если не мигание, вина в оборудовании.
2.DB9 connect, выход NMEA GPS поток. Выход 1PPS сигнал, RS232 уровень.
3. Один пульс в секунду, BNC подключен. Из gps-модуля. Right edge действителен,
Выход 4,10 МГц, подключение BNC, выход синусоидальной волны или прямоугольной волны.
5. Подключение активной GPS антенны, SMA.
6. Внешний разъем питания, б/у 5,5 мм/2,1 мм DC Плюс. Внутри-положительный, снаружи-отрицательный, 11,7-12,9 V Макс 15 Вт
6. Аксессуар-Активная Антенна GPS 5 м, адаптер DC12V/1.5A. Подключите gps-антенну, подключите блок питания 12 В пост. Тока. Возможна Выходная стандартная частота 10 МГц.

Внимание:Необходимо использовать 5,5/2,1 DC Плюс, если используется 5,5/2,5 будет плохого контакта.

Передняя часть-ЖК, дисплей в корпусе.
4,3 подключить ПК
GPSDO-DB9 PC-DB9
PIN2--------------------PIN2
PIN3--------------------PIN3
PIN5--------------------PIN5
PIN8--------------------PIN8
GPSDO-DB9 PIN2,PIN5,PIN8 соединяется с PC-DB9 PIN2,PIN5,PIN8,
Скорость передачи данных-9600BPS, фиксированная скорость передачи данных.

4,4 рабочее состояние задней панели:
Питание: три светодиода все включено, все выключено, затем мигание, светодиодная Блокировка GPS, предупреждающий светодиод.
Мощность вверх ток: менее 1,5 A.
Преднагрев: на доске находится окссо, оксо требует 30 минут. Через какое-то время ток медленно станет маленьким. До тех пор, пока GPS не включится, предостерегает светодиод, означает, что оборудование является нормой
Нормальное: светодиодная вспышка, GPS-блокировка. Предостерегающий светодиод, означает, что GPS работает нормально. В тех случаях, когда предупредить светодиодное освещение, точность определения его местонахождения составляет менее 0,05 Гц @ 10 МГц, GPS замок в течение 5 часов, точность определения его местонахождения составляет менее 0,005 Гц @ 10 МГц.

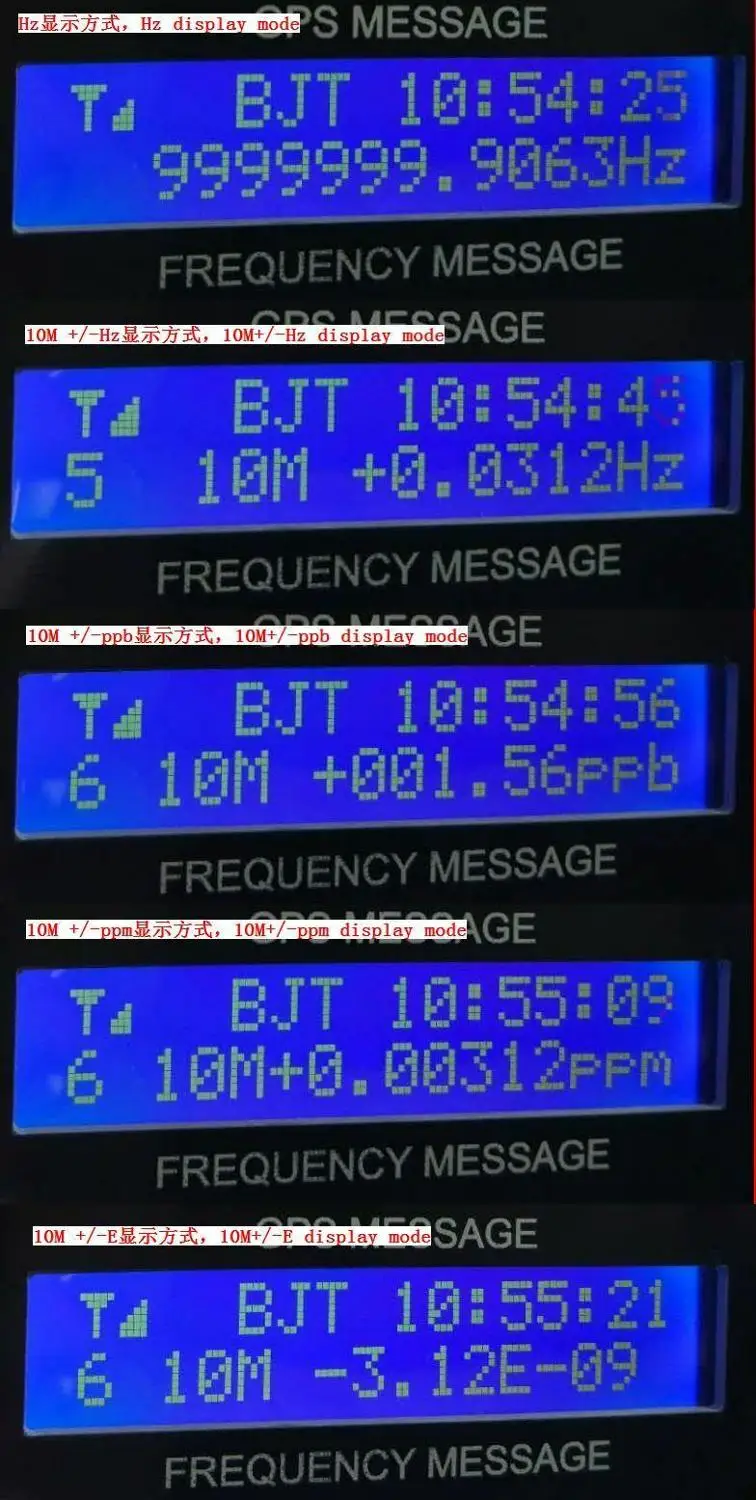

4,5 передней панели ЖК-дисплей Состояние:
Используется ЖК-дисплей 1602, площадь экрана составляет две линии, на каждой строке 16 символов.
Дисплей мощности GPS, первая линия 1,2, дисплей силы GPS сигнала, Первый символ-это знак антенны, все дисплей, второй символ-сила GPS, есть 6 шагов. От слабого до сильного, 1 точка, 2 точки, 2 + 3 точки, 2 + 3 + 4 точки, 2 + 3 + 4 точки, 2 + 3 + 4 + 5 точек.
Область отображения символов, 6 символов, можно с помощью команды для настройки.
Область отображения времени, 8 символов, можно с помощью настройки команды
Disciplтированный дисплей, 1 символ, когда система accuary, дисплей L, в противном случае не дисплей.
Зона отображения выходных частот Referenec, 15 символов.
Включение, включение ЖК-точек, выключение, проверка ЖК-дисплея хорошая или плохая.
Затем дисплей
Офсетный дисплей psdo UTC +/- XX:XX
BG7TBL v2017 1210 дисплей, авторская версия
В комплекте, переходите в обычный режим отображения
Если GPS не фиксируется, ЖК-дисплей в нижней части будет отображаться, GPS не фиксируется

4,6 Дисплей Настройка режима команды
Настройка режима отображения частоты, 6 символов, смещение UTC, необходимо короткое внутри скачка платы.

Скорость передачи данных 9600BPS, бит данных 8, стоп-бит 1, проверка бит нет, контроль потока нет.
Команда звезда с $ gpgtc, заканчиваются T *, средний слой-из 12 байт команды.
$ Gpgtc, X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 T *
X1, настройка режима отображения частоты, 10000000,0000 Гц, 1,10 м +/-0,0000 Гц, 2,10 м +/-000.00ppb 3,10 м +/-0,00000 ppm
X2 X3 X4 X5 X6 X7 дисплей 6 символов.
Смещение по времени X8, +/-
X9 X10 часовое смещение, макс. 23
X11 X12 минутное смещение, макс. 59

Например 1:display BJT,UTC + 8,ppb,command-$ GPGTC,2 BJT + 0800T *
Например 2:display GMT UTC + 0,display 10000000,0000 Гц, command-$ GPGTC,0, GMT + 0000T *
К примеру 3, дисплей EST-5,PPM, команда $ gpgtc, 3 EST + 05:00T *
Команда в порядке, возврат машины.
Подключите db9, подключите джемпер.
Настройка com-порта, ввод команды

4,7 примечания по эксплуатации:
Частота ЖК-дисплея предназначена только для примера, есть отклонения с фактическим выходом.
Gpsdo долгое время на линии, поверхность машины является предостережением, этот вид феномена является нормой.
GPS антенна избегает помех, избегайте высокого напряжения, избегайте освещения. Поместите антенну, чтобы открыть небо. Одна линия неба может блокировать, но точность и джиттер хуже.

Сигнал Пропускная способность:Сигнал 1575 м поступает с GPS антенны, вход gps-модуля, gps-выход 1PPS и NMEA gps-сигнал блокировки. Используется 1PPS для ворот через CPLD и MCU выходной сигнал EFC, корректирует выходную частоту OCXO.

Вопросы и ответы:
1. В: Как я могу узнать, что машина хорошая.
О: время включения, красный светодиод, хороший аппарат.

2. В: Как я могу узнать, MCU хороший.
Ответ: Когда все включено, включается светодиодный индикатор, затем запускается светодиодный фонарик, красный светодиодный, означает, что MCU-хороший.

3. Вопрос: активная антенна GPS 5 м короткая, как это сделать. Не могу подключить антенна GPS?
О: используется расширенная линия GPS, например, 5 м, 10 м, 15 м, 20 м расширенная линия. Не может использоваться GPS антенна, это occo.

4. В: я использовал частотомер, частота тестирования разница с частотой ЖК-дисплея, что я могу сделать?
О: частота ЖК-дисплея предназначена только для примера, фактический тест на наличие погрешности. Когда ЖК-дисплей L10000000.000xHz или другая L частота, частота accuary. Убедитесь, что стандарт частоты теста составляет менее 0,001 Гц, в противном случае это стандартное отклонение частоты.
В: сила GPS изменена, немного высока, немного медленнее
Ответ: это правильно, потому что интенсивность сигнала зависит от местоположения спутниковой системы, погоды и будильника.

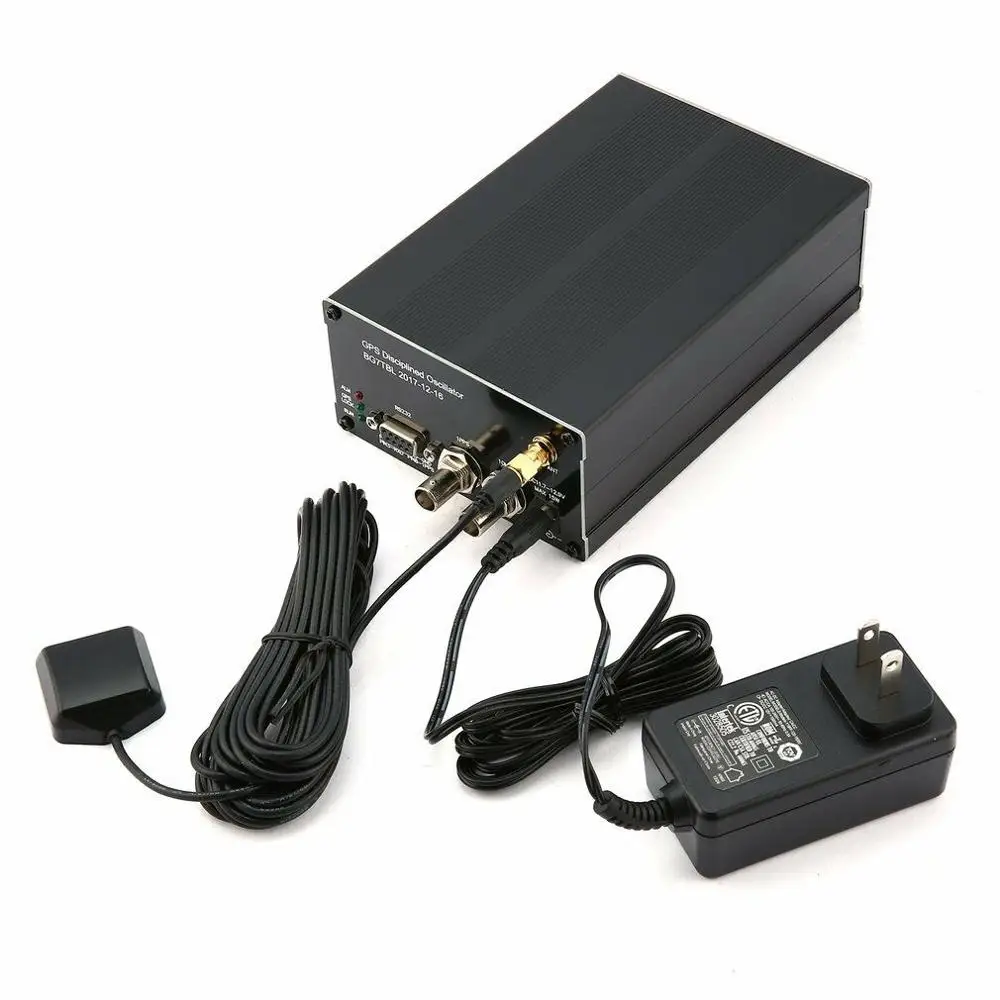

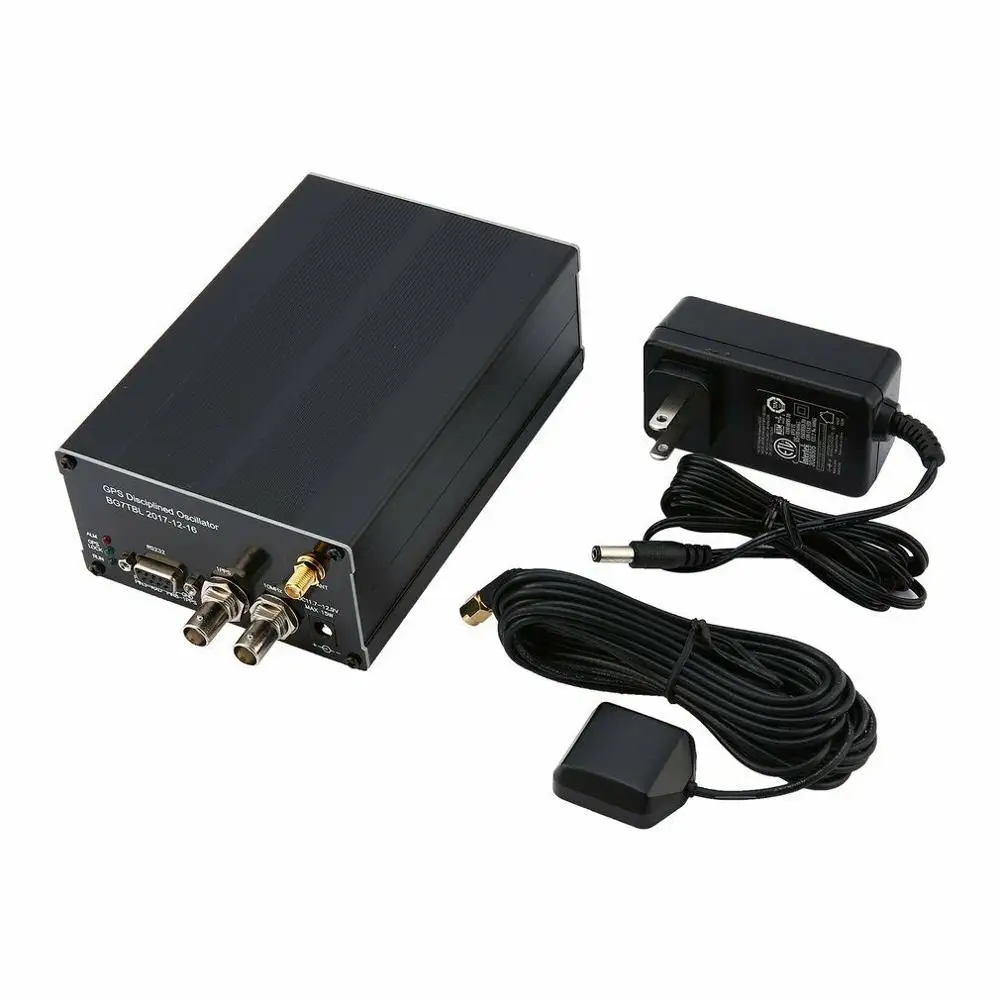

Посылка список:
-1 x часы с GPS
-1 x адаптер для AC110-220-DC12V
-1x5 м GPS ANT
