Набор электронный для творчества двухцветный стробоскоп красного и синего цвета

Набор электронный для творчества двухцветный стробоскоп красного и синего цвета

Примечание:Светодиодный цвет будет отправлен случайным образом. :) Есть белый/красный/синий

Подключение и эффект, показанный в видео, вы можете посмотреть его!

Для установки файла, пожалуйста, оставьте сообщение на заказ, если вам нужно, наш послепродажный продавец отправит его вам, спасибо!

1. Описание

В этом люксе используется светильник-симулятор, изготовленный с NE555 и CD4017, Синий светодиодный и красный светодиодный попеременно сверкают в соответствии с импульсом. Мультивибратор, состоящий из NE555, будет иметь определенную частоту осцилляционного сигнала, отправляемого на CD4017 десятичный счетчик/импульсный распределитель, для подсчета. Когда 1,3,5 импульсов прибывают Q0,Q2,Q4 выход высокого уровня в свою очередь, синий светодиодный мигает 3 раза, Q5,Q7,Q9 выход высокого уровня в свою очередь. Красный светодиодный индикатор мигает 3 раза, Синий светодиодный мигает снова, когда 11,13,15 импульсов приходят, синий и красный светодиодный мигает поочередно циркулируя, чтобы понравиться сигнальной лампе. Изменение размера RP1 может изменить период колебаний, тем самым изменяя светодиодный световой поток, Весь DC9-12V цепи может быть обработан.

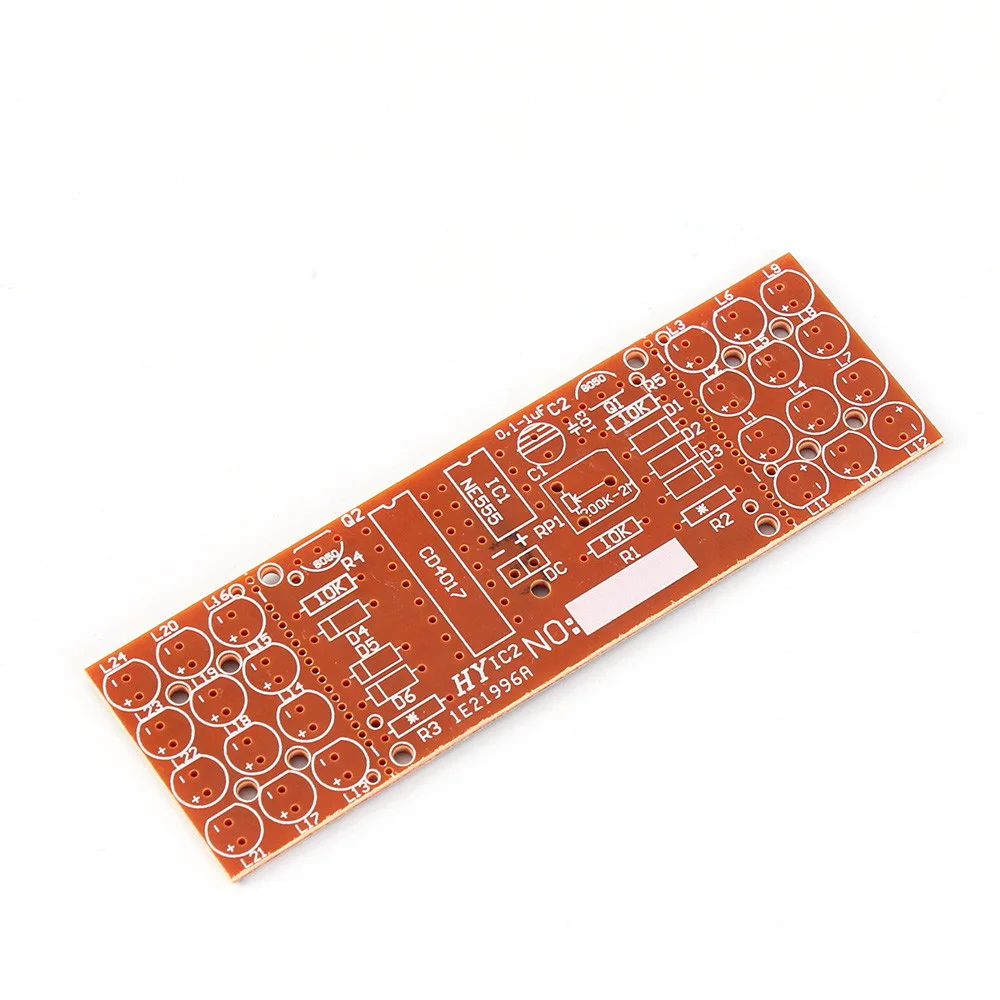

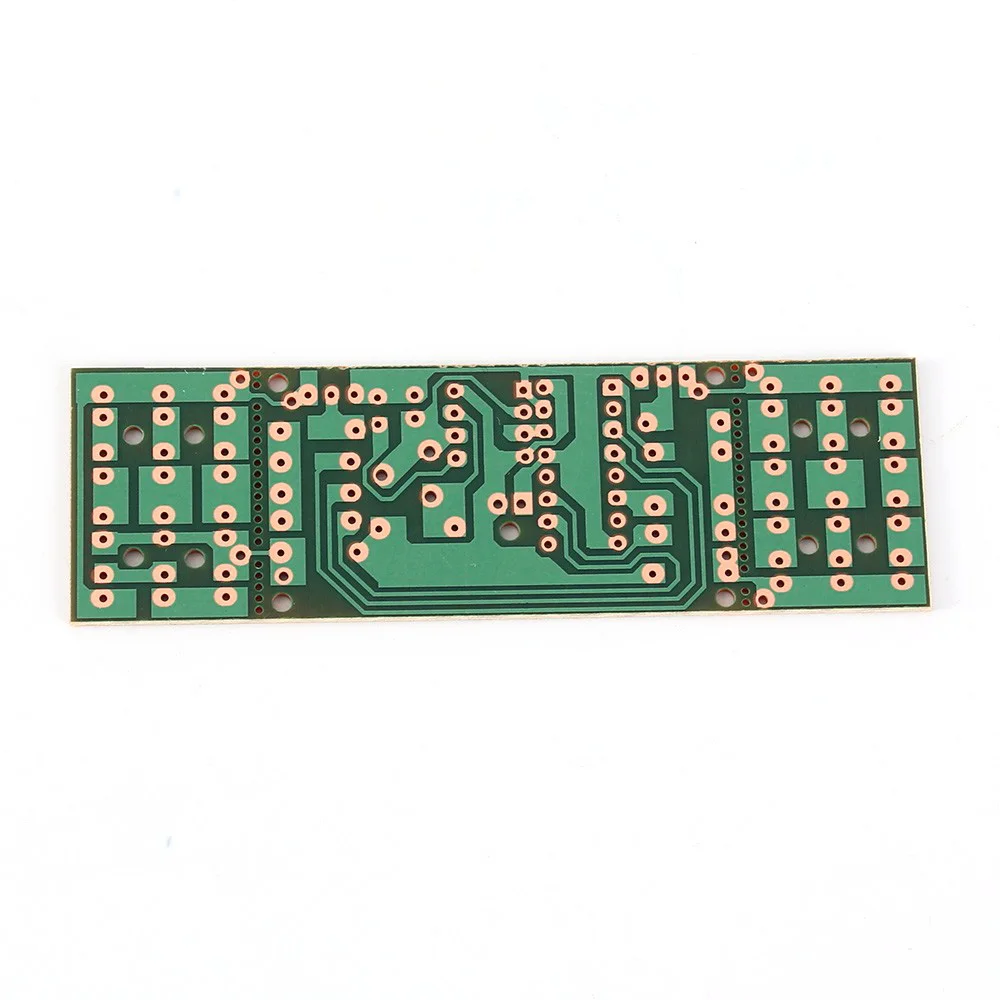

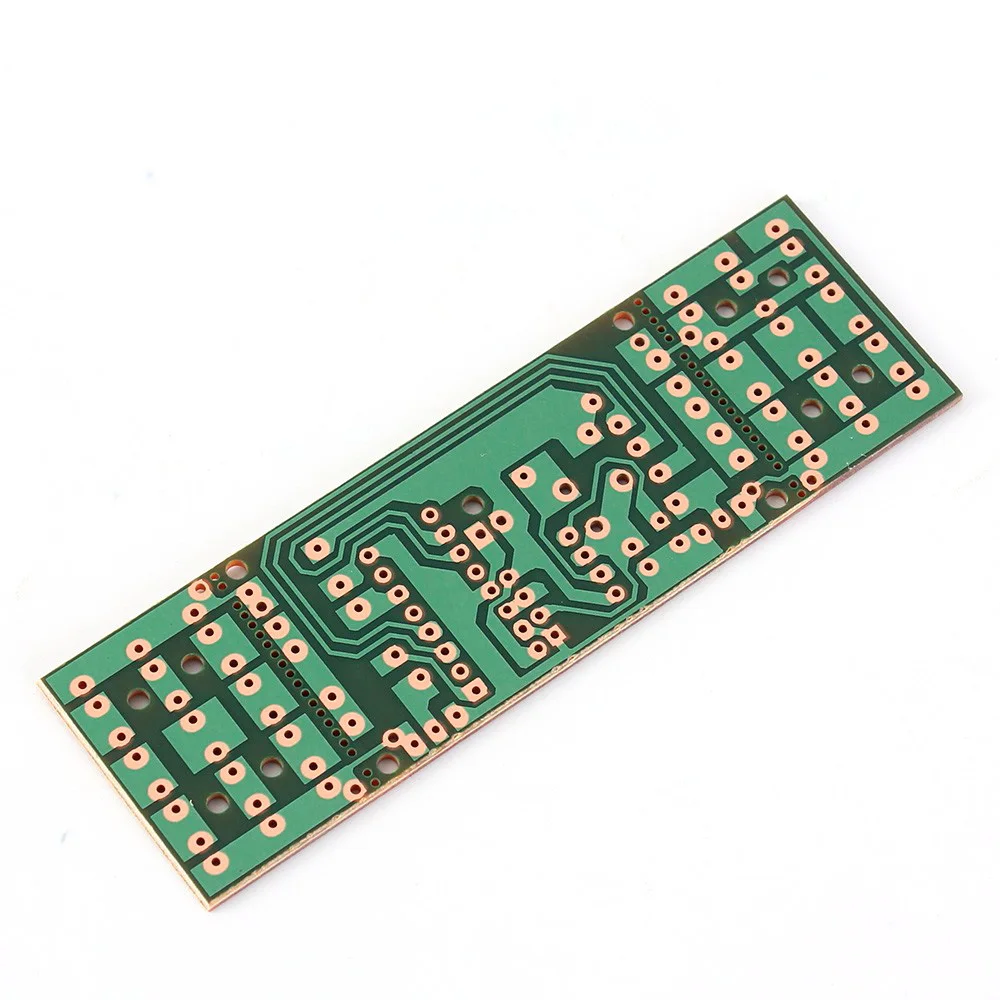

Красный мигающий светильник и синий мигающий светильник образуют доску отдельно, соединенную с основной доской через отверстие штампа. Если вам нужно установить в другое место отдельно или увеличить расстояние, вы должны отрезать через отверстие штампа, а затем подключить с Материнская плата с двумя проводами. Пожалуйста, обратите внимание на направление светодиодный индикатор при установке, особенно направление L11 и l12.r2 и R3 управления с яркостью светильник, вы можете изменить его соответствующим образом, диапазон 10-100 Ом.
Источник питания: 9-12 В

Пожалуйста, обратите внимание:

Мигалка конструктор. Собранное устройство имитирует сигналы мигающих маяков специального оборудования. И это не просто переключение красно-синего, а именно, пара синих циклов, затем пара коротких красных и т. Д. Плата сделана на getinax, но проводящий слой хорошо держит и позволяет даже новичкам припаять (с возможным перегревом и даже позволяет одноразовой замене деталей, Больше не осмеливается). В комплекте все детали, светодиоды, даже для пары дополнительных деталей. Обозначения на плате детализированы, это позволяет собрать мигалку даже без цепи, хотя это ясно не достаточно, чтобы понять принцип работы в комплекте. Собранное устройство начинает работать немедленно, без регулировки и выбора элементов. В общем, набор может быть рекомендован в качестве тренировочного инструмента для тренировки навыков пайки для начинающих.

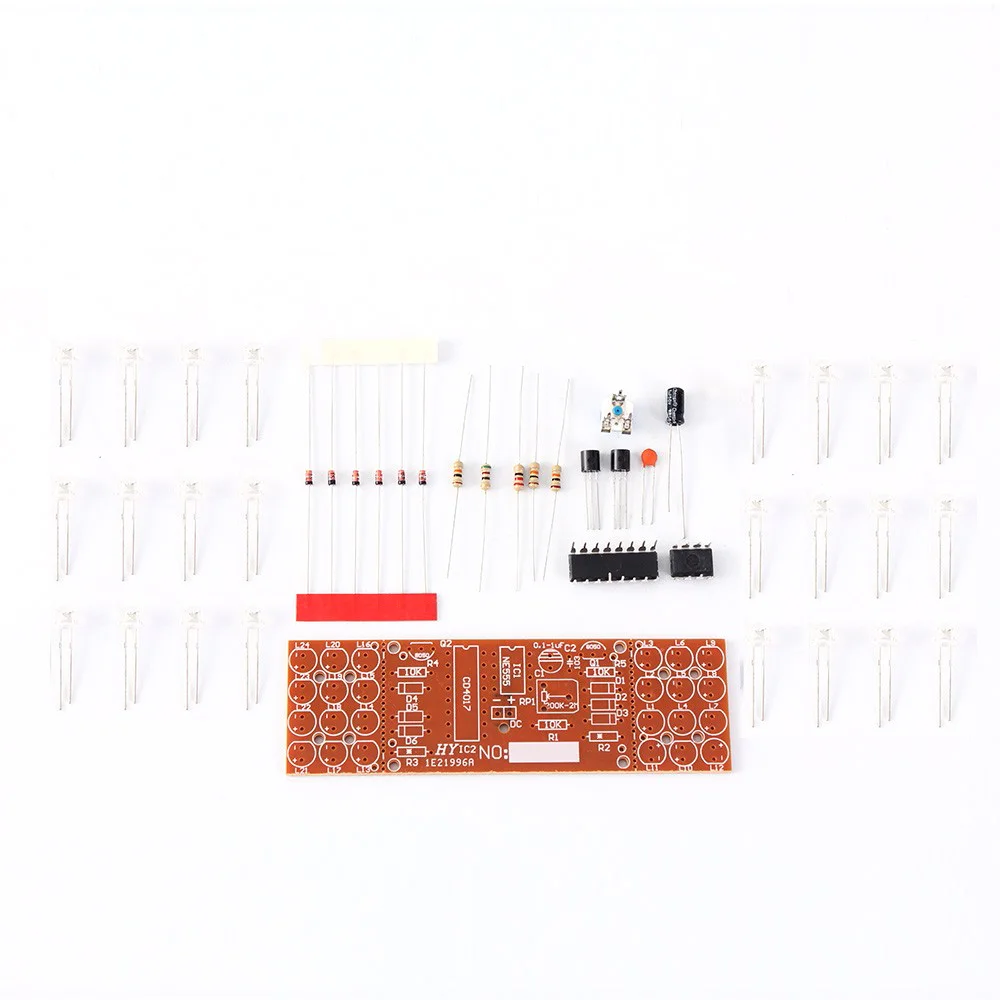

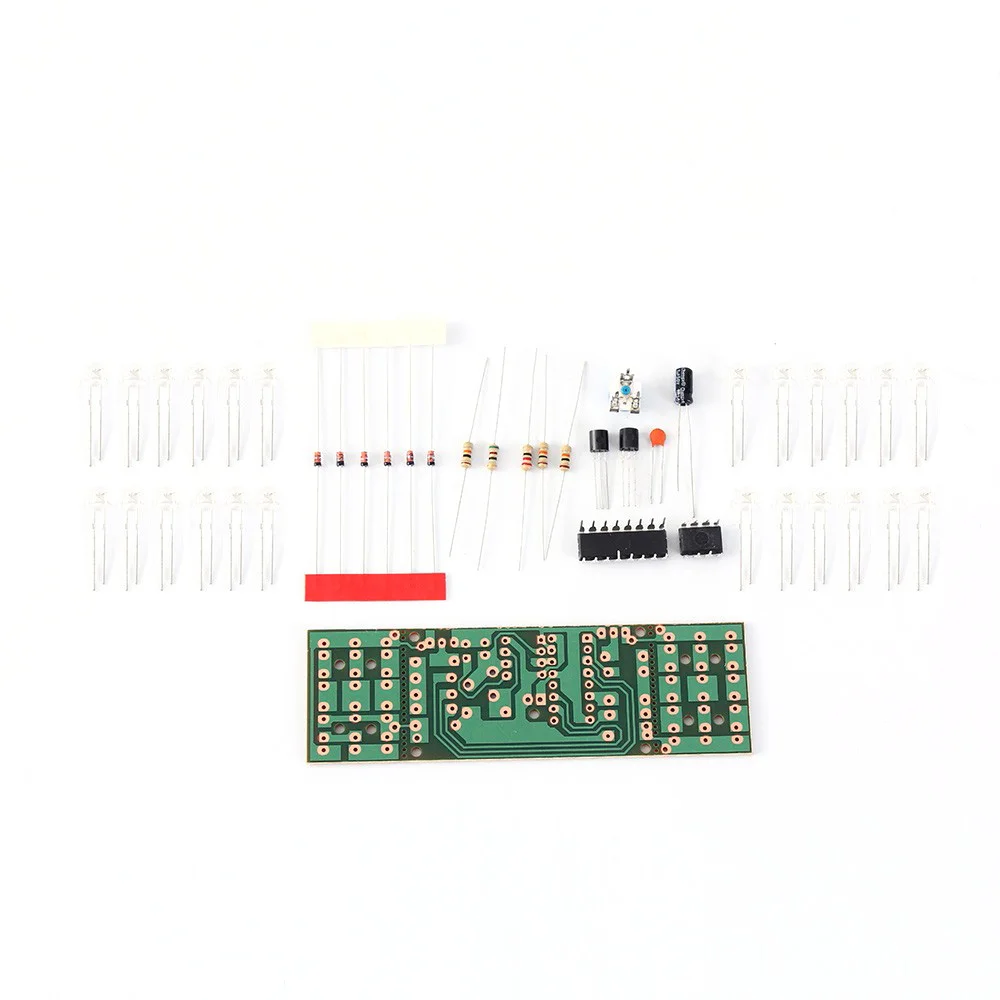

2. Список компонентов.

Примечание:В комплектах нет гнезда IC. Пользователь может сварить IC на PCB напрямую.

3. Схемы.
