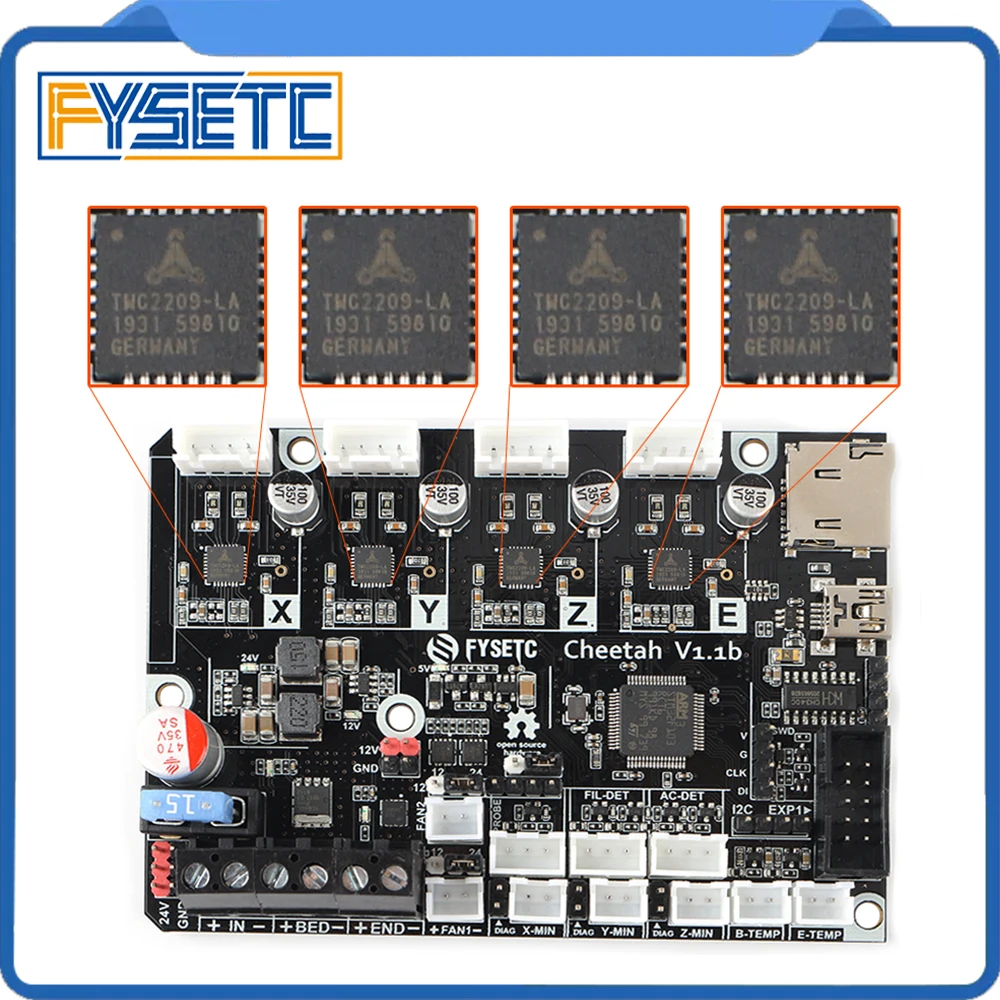

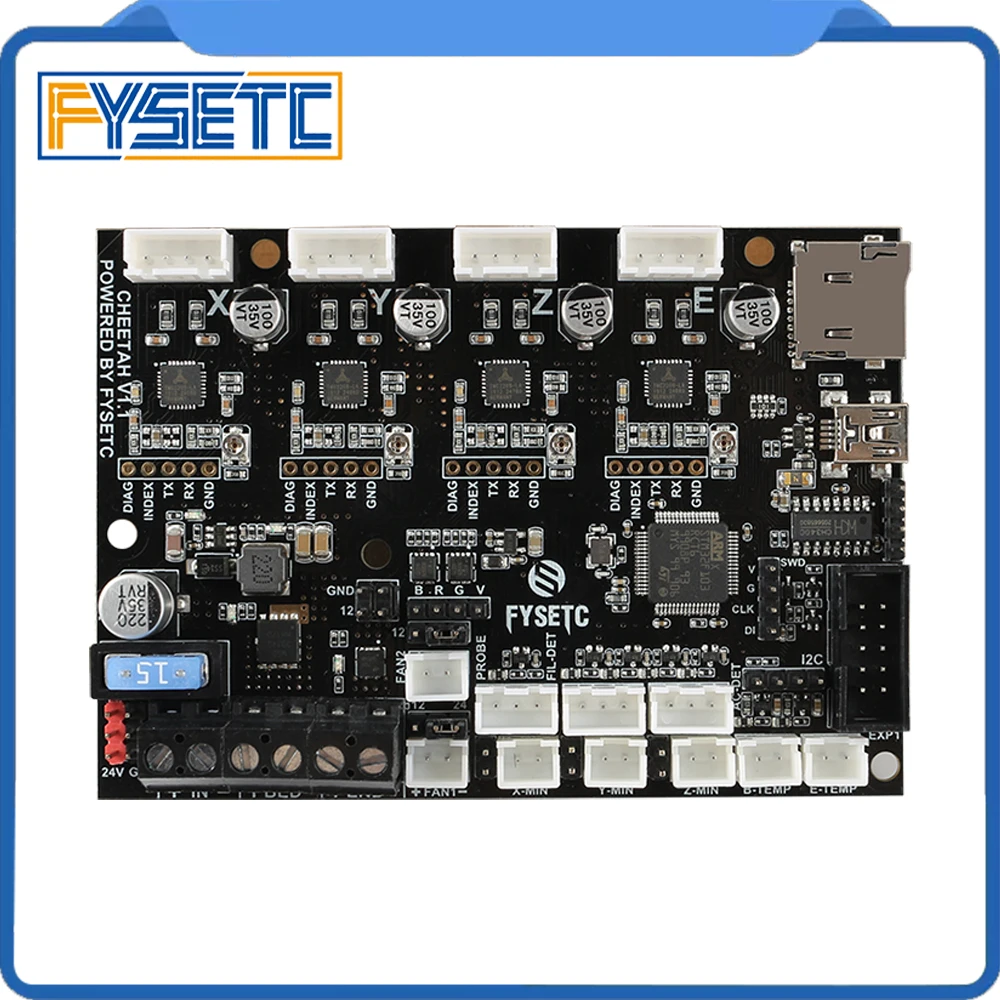

Сатиновая юбка-американка 32bit доска TMC2209 TMC2208 бесшумный Управление доска с аддон 24V до 12V модуль для CR10 Ender-3 Ender-3 Pro Эндер 5   Предназначен для одноголового 3D-принтера, многие интерфейсы защищены для большего количества функций. Такие как обнаружение переменного тока, обнаружение нити, выравнивание с помощью BL-touch или других датчиков. Особенности Компактный размер: 101,5 мм x 72 мм, совместим с ender-3 размером материнской платы Полностью интегрировано все в одном решении: STM32F103 MCU (Run Marlin 2,0) CH340 для высокоскоростного USB последовательного подключения Cheetah v1.1 версия: 4X Шаговые драйверы TMC2209, поддержка бессенсорного дома; Управление RGB и управление вентилятором 12 В/24 В опционально (требуется модуль от 24 В до 12 В),

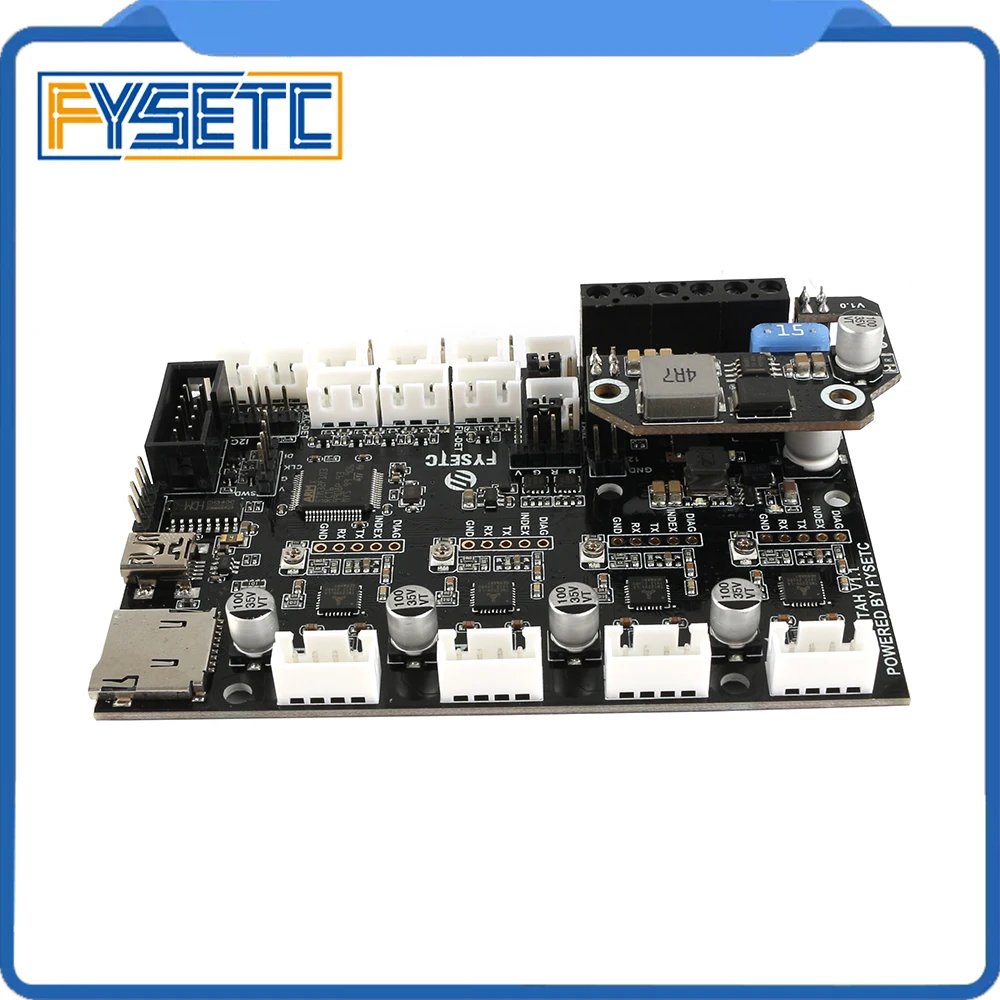

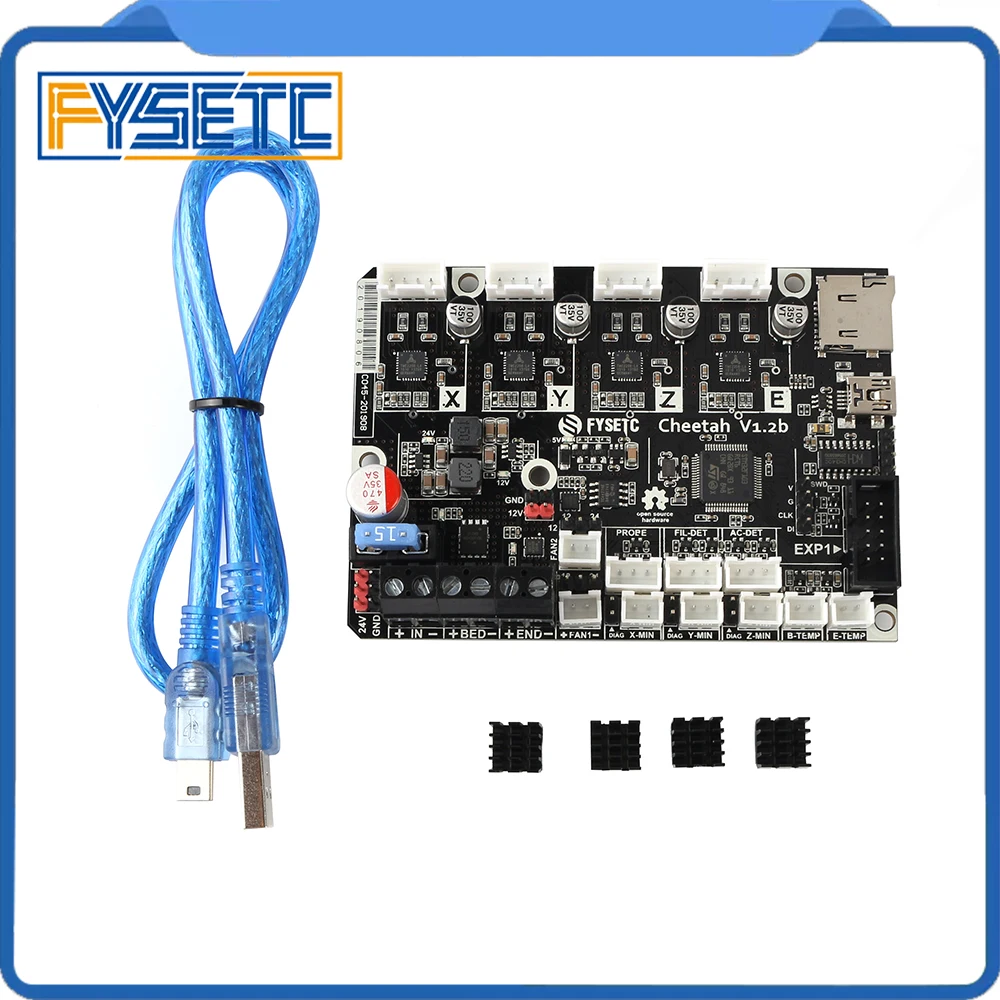

Сатиновая юбка-американка v1.2b версия: 4X TMC2208Шаговых драйверов,УДва ШИМВентиляторы,Не поддерживает работу без датчика, не нужен модуль 24 В-12 В при использовании вентилятора 12 В, не поддерживает RGB Универсальный источник питания: Может использоваться с 7V-35V для моторов/Подогреваемая кровать Встроенный высокоточный регуляторы мощности (DC/DC): 5V 1A Max и 3,3 V 600mA Max Output Бортовой гнездо карты памяти EXP1 для 12864 панели дисплея (12864 панели или FYSETC Generic12864) Бортовой RGB управления Управление RGB и управление вентилятором 12 В/24 В опционально (требуется от 24 В до 12 в модуль) Печатная плата: Высокое Качество, Высокая температура FR4-TG130 печатной платы Золото по подслою никеля отделка Этот модуль необходим только в том случае, если вы планируете использовать вентилятор 12 В или RGB 12 В, если вы держите оригинальный вентилятор от ender-3 (или оставайтесь с вентилятором 24 В) вам не понадобится этот модуль Вопросы и ответы: 1. Зачем использовать USB-TO-UART чип для USB? Мы просто хотим предоставить вам удобный способ обновления прошивки без необходимости думать о том, какой загрузчик использовать и как джемпер BOOT0 & BOOT1. Кроме того, если ваша плата уже установлена в машине, настройка перемычки более неудобна для вас. Таким образом, добавив чип, который может решить проблему, почему бы не сделать это? 2. Почему источник питания USB возвращается к блоку питания? Во время разработки мы думаем, что подключение к USB-это просто Обновление прошивки, и в другое время вы будете использовать sd-карту для печати. Даже если вы используете usb-печать, это должна быть короткая отладка. Даже мы обнаружили, что большинство 2560 досок сделали то же самое, и ничего не пошло не так. Это должен быть способ тестирования с течением времени. Пока TH3D не продвигает эту проблему во всем мире, я думаю, что это вызовет путаницу для многих людей, поэтому я решу эту проблему, независимо от того, вызовет ли она проблемы, И он уже был решен в версии 1.2a. 3. Неправильное направление датчика? Прежде всего, это не аппаратная проблема, мы можем настроить ее через программное обеспечение, и это очень легко. Во-вторых, нет фиксированного стандарта в этом направлении, и разным людям может не понравиться то же самое. Наконец, мы изменились на наиболее любимый способ, если вы хотите изменить, вы также можете установить прошивку самостоятельно. Примечание: на самом деле, наша цена-это только цена аппаратной платформы, мы никогда не рассчитывали стоимость программного обеспечения, мы считаем, что как один из участников и пользователей marlin, мы должны следовать духу открытого источника, чтобы больше людей было легче получить удобство открытого источника. Вместо продажи с открытыми исходными ресурсами. 4. На экране отображаются искаженные символы? Прежде всего, мы должны знать, что низковольтные сигналы легко мешают, поэтому мы должны стараться избегать линии экрана, а высоковольтные и высоковольтные линии находятся слишком близко. Кроме того, наши люди, как правило, имеют статическое электричество на руках, и непосредственно прикасайтесь к некоторым электронным компонентам, что также может повлиять на нормальную передачу сигнала. Поэтому, если это просто случайное явление и оно исчезнет после перезарядки, не волнуйтесь. Если он был там, пожалуйста, свяжитесь с нами, и мы разберемся с ним в соответствии с конкретной ситуацией! 1. Если вы хотите узнать больше информации, пожалуйста, обратитесь к нашей вики //wiki.fysetc.com/Cheetah_Board/ //github.com/FYSETC/Cheetah/tree/master/1.2 2. Пожалуйста, обратите внимание на расположение соединения
