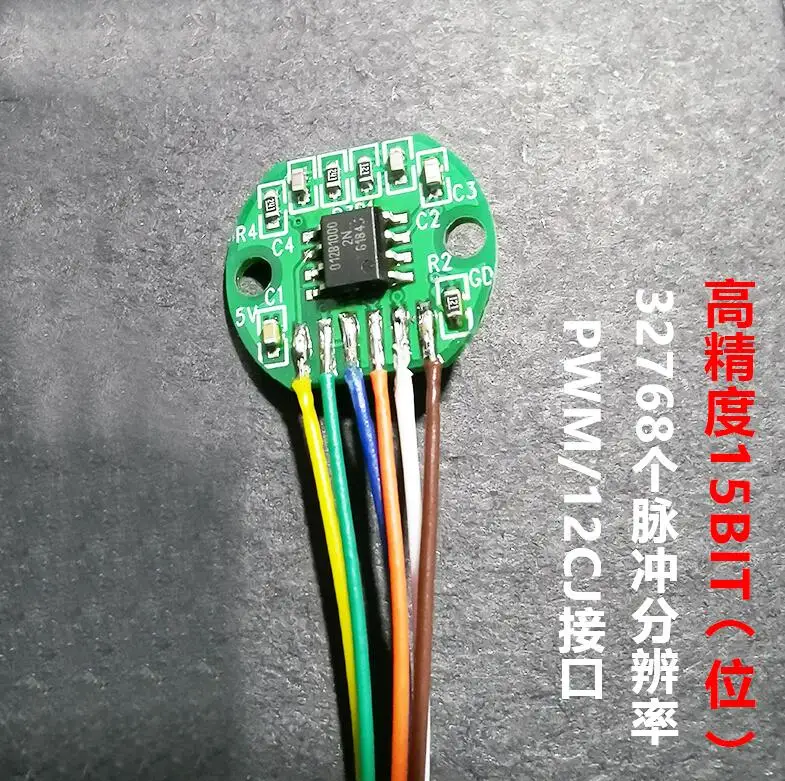

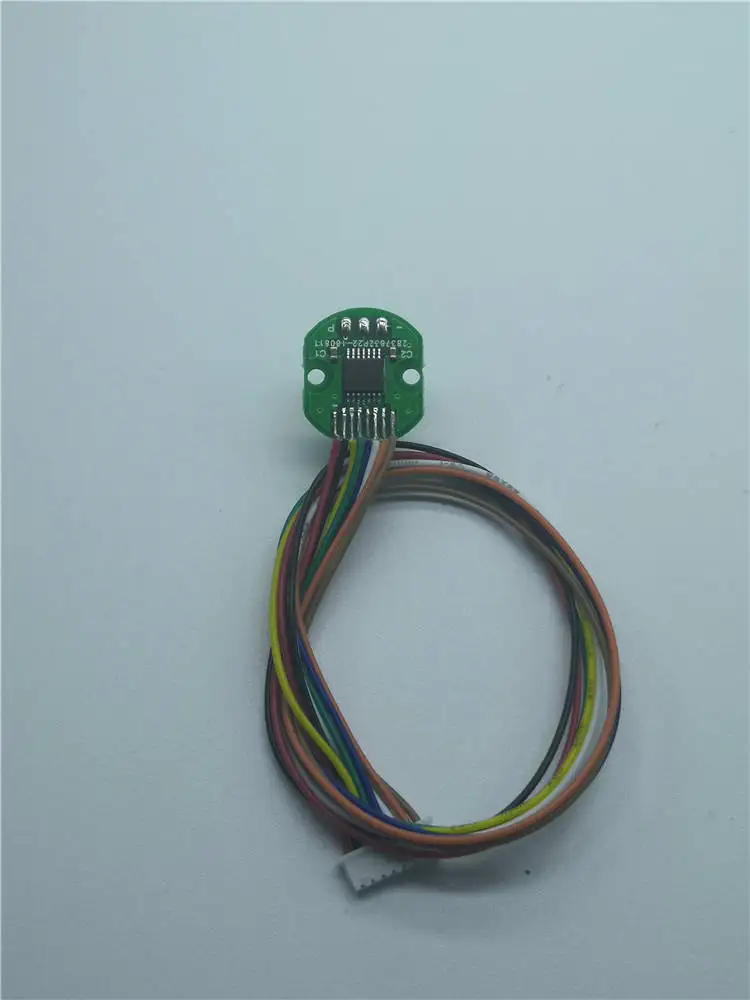

Магнитный датчик AS5048A/TLE5012B с PWM/SPI портом 14 битное кодовое колесо запасные части

Магнитный датчик AS5048A/TLE5012B с PWM/SPI портом 14 битное кодовое колесо запасные части

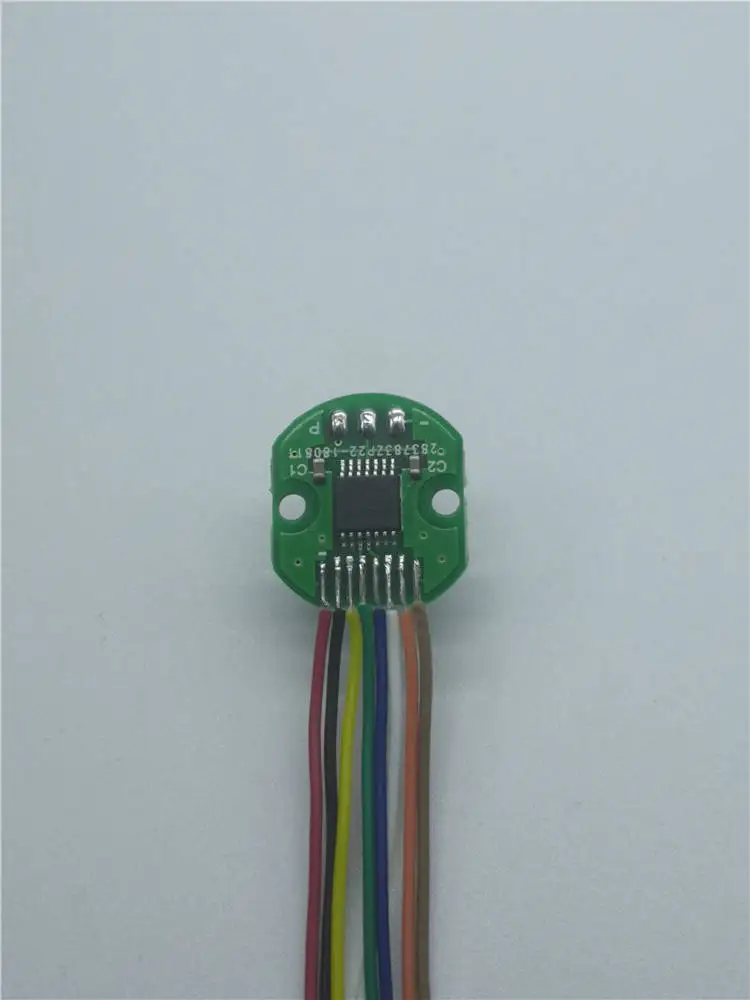

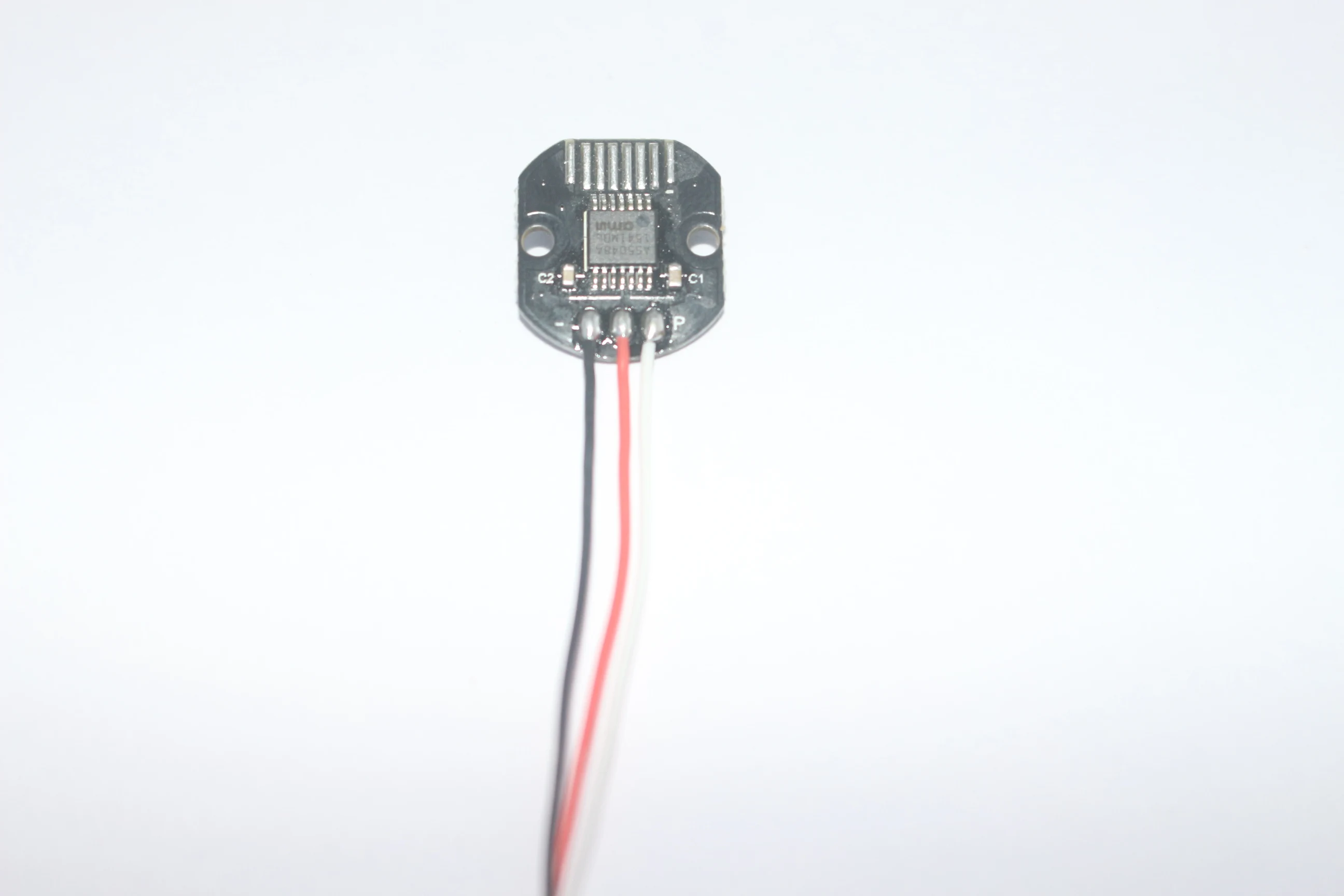

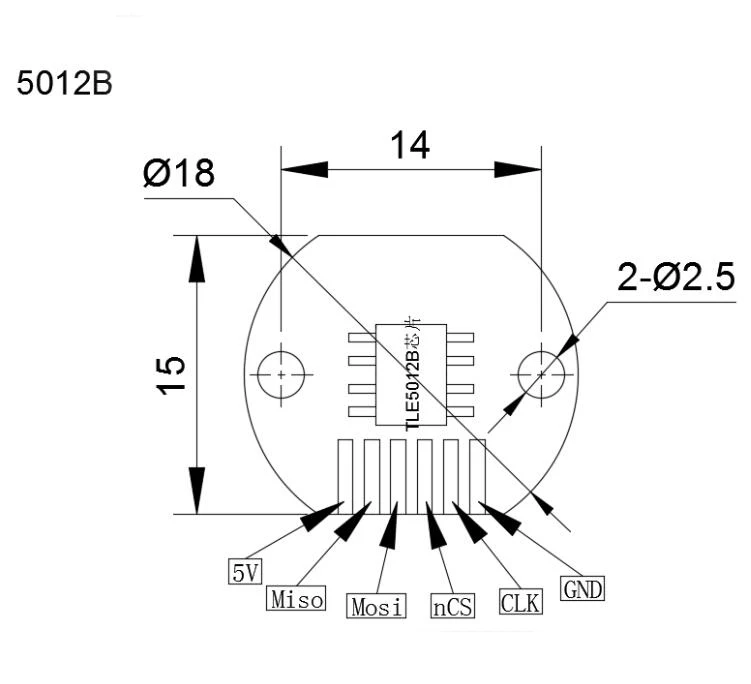

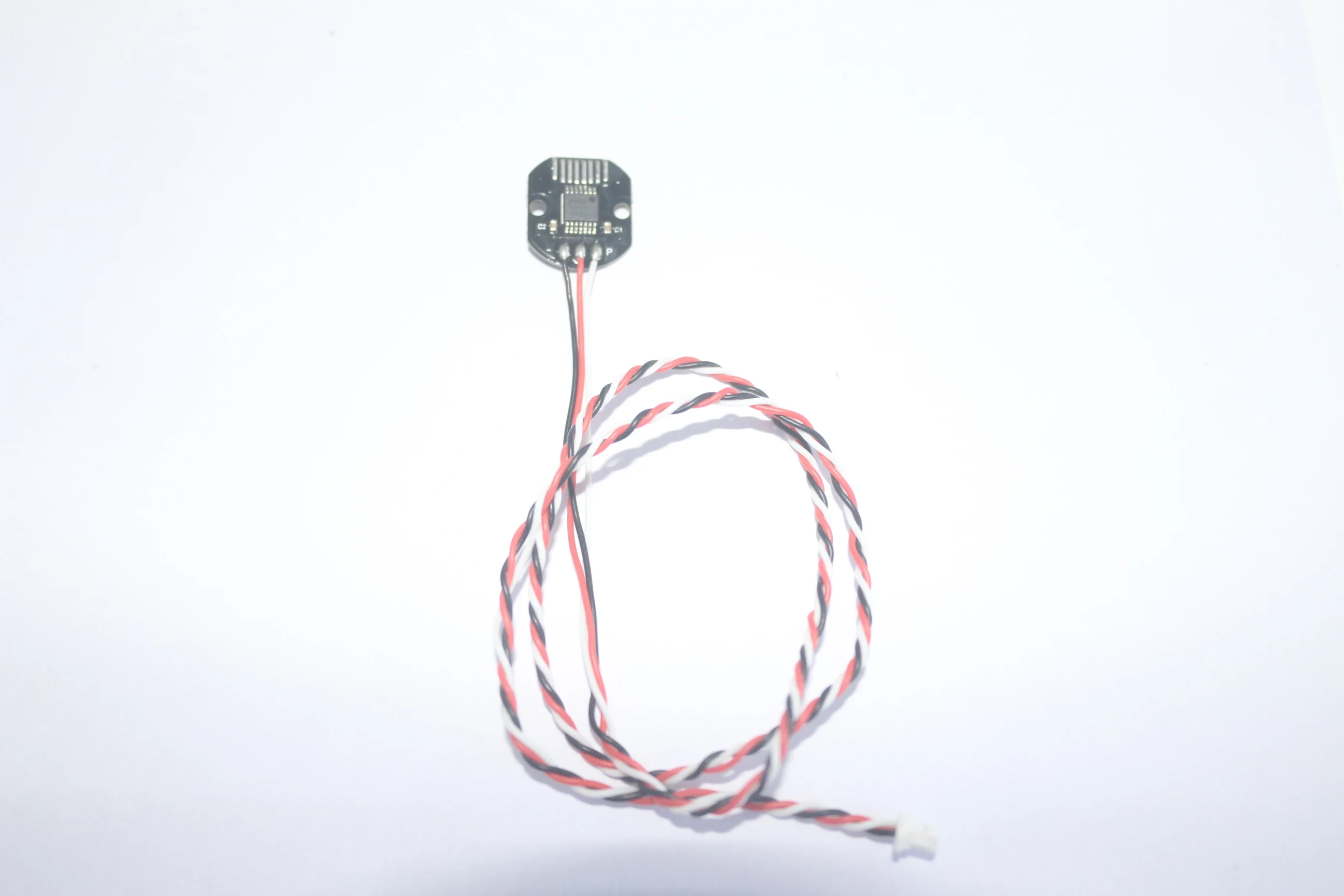

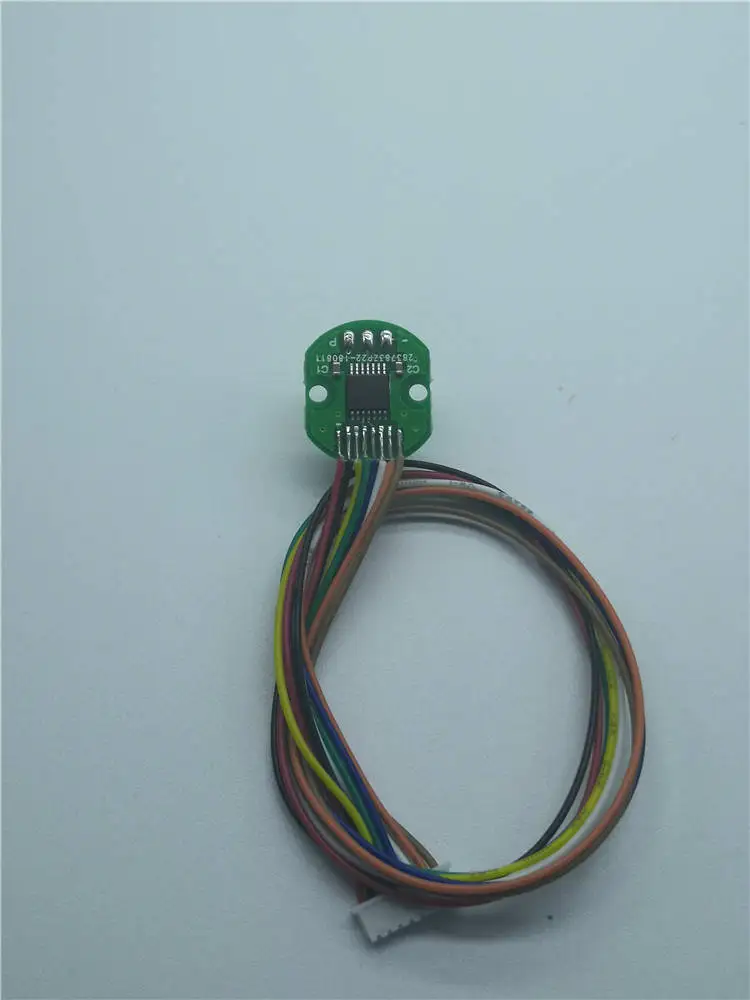

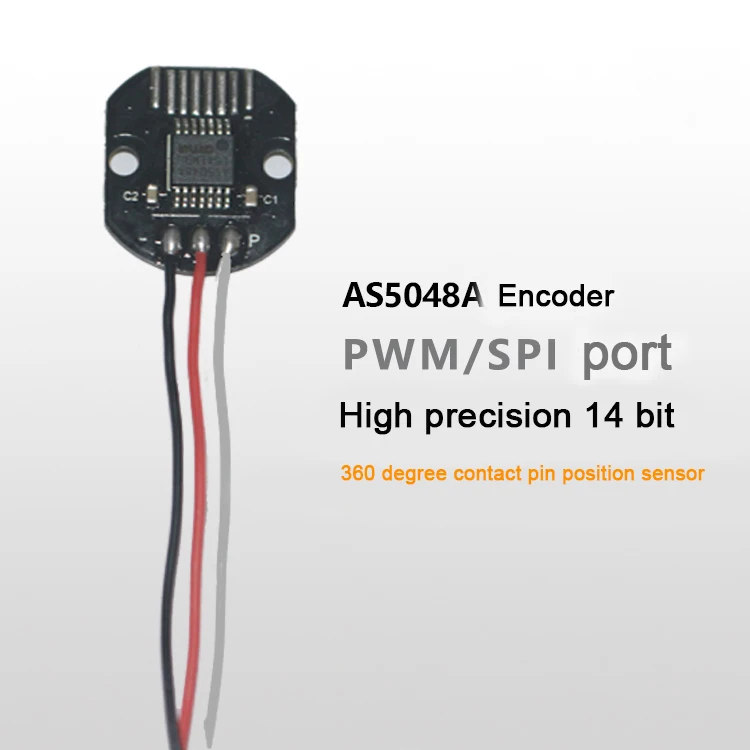

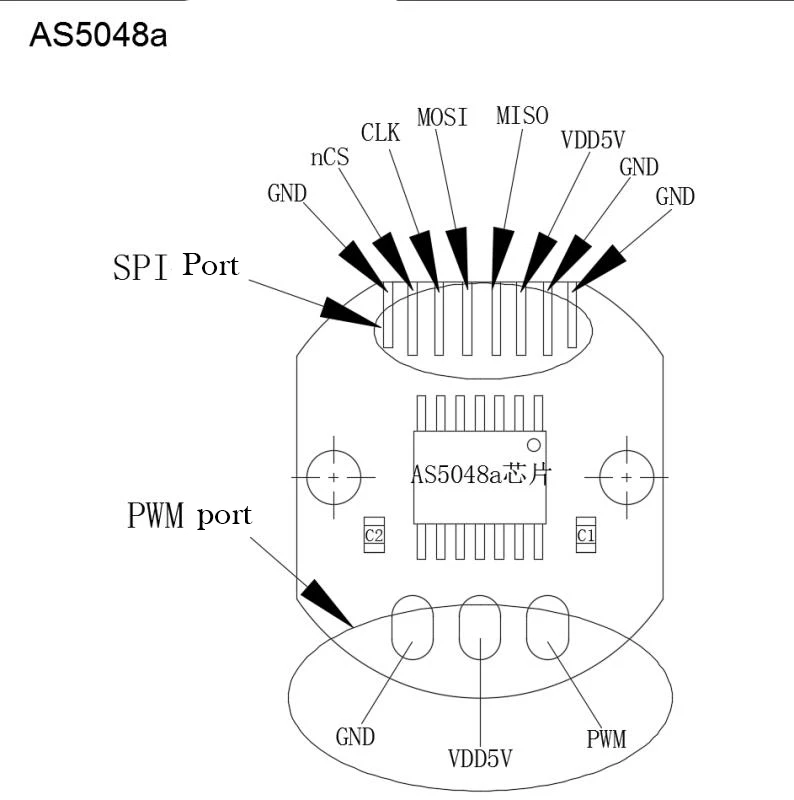

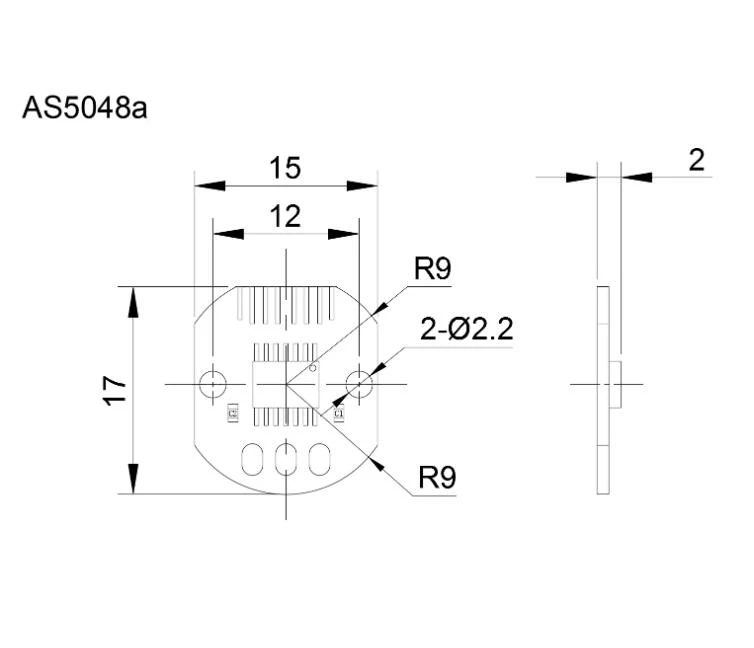

AS5048A/TLE5012B Магнитный энкодер с PWM/SPI Порты и разъёмы 14 бит кодового диска запасные Запчасти для бесщеточный шарнирный замок/панорамирования и наклона     AS5048A кодировщик/колесо кода, высокая точность 14 бит   (Поддержка оптовых заказов и заказов на индивидуальный сервис)   14 бит измерения аналоговые фронтальный обеспечивает Дискретность ниже 0,0219 градусов     Шарнирный код колеса/Специальный для двигателя кодировщика   As5048a датчик вращения 14 бит ротационный датчик положения цифровой угол (интерфейс) и широтно-импульсная модуляция выход В as5048a представляет собой 14-bit ротационный датчик положения (так называемый кодировщик раньше) для абсолютного измерения угла и ШИМ (= широтно-импульсная модуляция) на 360 °, на основе бесконтактной магнитной сенсорной технологии для полного выхода поворотов. Устройство подходит для валов, где простой двухполюсный магнит вращается выше или ниже IC датчика, и нулевое положение может быть запрограммировано в устройство для простых команд SPI. Разрешение углового положения на магните-14 бит = 16384 измерения, и каждое вращение-это последовательный интерфейс цифрового значения (SPI). AS5048 обеспечивает выход PWM и интерфейс SPI или I2C, чтобы обеспечить измерение полного угла для микроконтроллера. В механической конструкции, не стоит принять во внимание Точное сопряжение первоначального нулевой чипа и магнитные полюса магнита его использования. Вместо этого, нулевое положение можно запрограммировать с помощью простых команд SPI или I2C (без специального программного оборудования), как только сборка. Память внутри as5048. AS5048 также имеет очень высокий Рабочий толерант, включая отклонение в центре между чипом и магнитом для сопряжения, отклонение воздушного зазора между чипом и магнитом для сопряжения, И изменения температуры при температуре от-40 ° C до + 150 ° C. Магнитный вращающийся кодер AS5048 обеспечивает более точное измерение, чем Предыдущий продукт австрийского микроэлектронного магнитного роторного кодера. Его 14-bit измерения аналоговые фронтальный обеспечивает измерения разрешающей способностью до 0,0219 градусов. Выпрямление и усреднения с помощью микроконтроллера позволяет угол измерения с точностью до 0,05 градусов.   Особенности и преимущества 1. Датчик положения с углом контакта 360 градусов 2. Стандартный интерфейс SPI или высокоскоростной интерфейс I2C 3. Ширина импульсной модуляции, выход (ШИМ) 4. Простой программируемый ноль через SPI или I2C   Команда 1. Программирование не требуется 2. 14-bit в натуральную величину разрешение 0,0219 градусов/LSB 3. Угол точности система выпрямления после 0,05 градусов   Средний 1. Функция цепи ромашки 2. Устойчивость к воздушным пробелам Диапазон входных магнитных полей: 30-70mt Диапазон температур от-40 до + 150 градусов по Цельсию 3. 3,3 V/5V совместимый 4. 14-TSSOP посылка (5x6,4 мм)   Посылка включает в себя, 1x кодировщик
