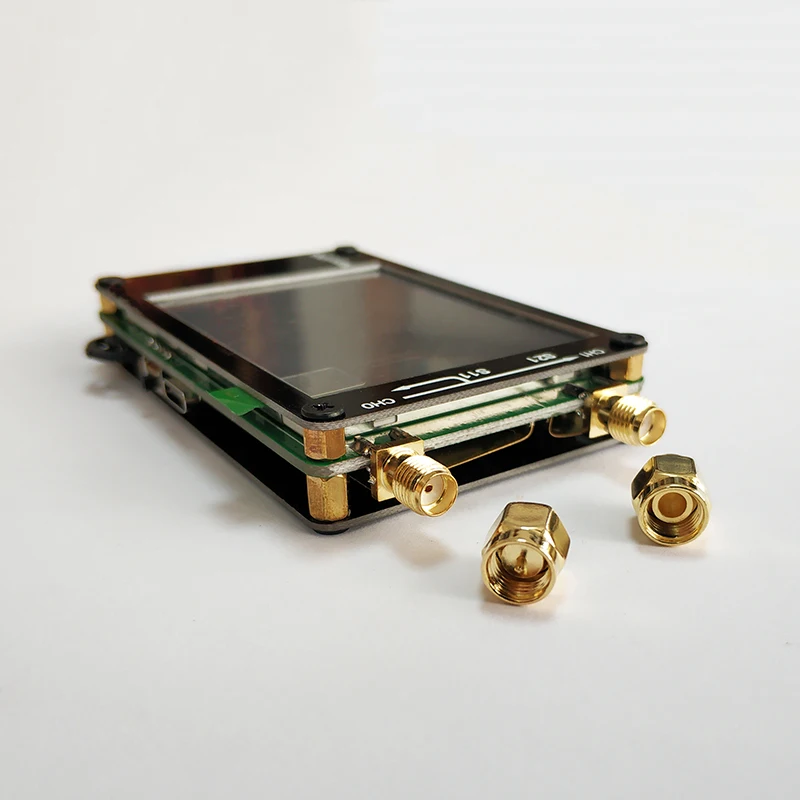

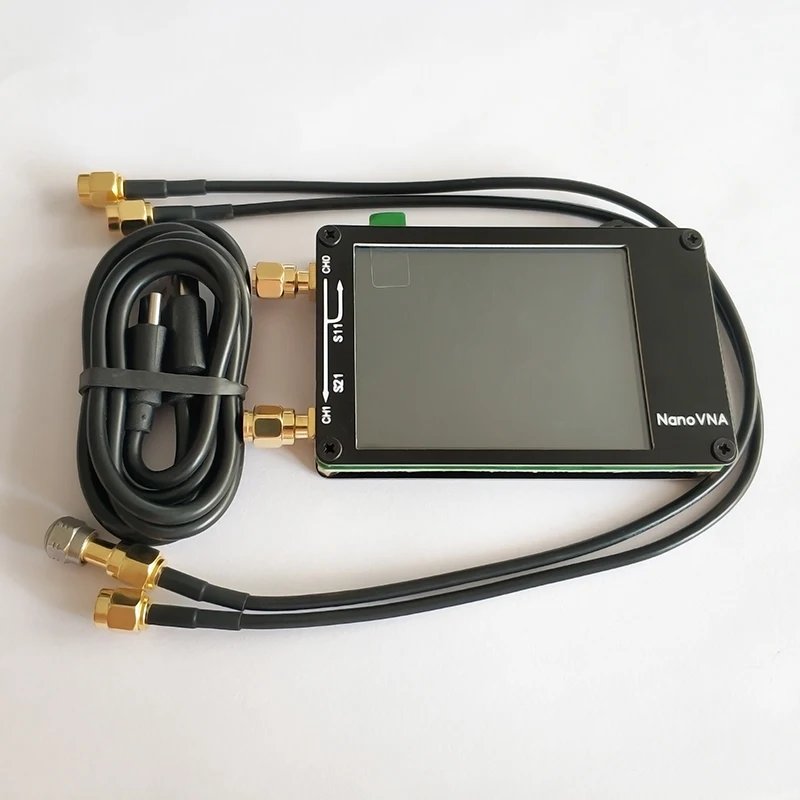

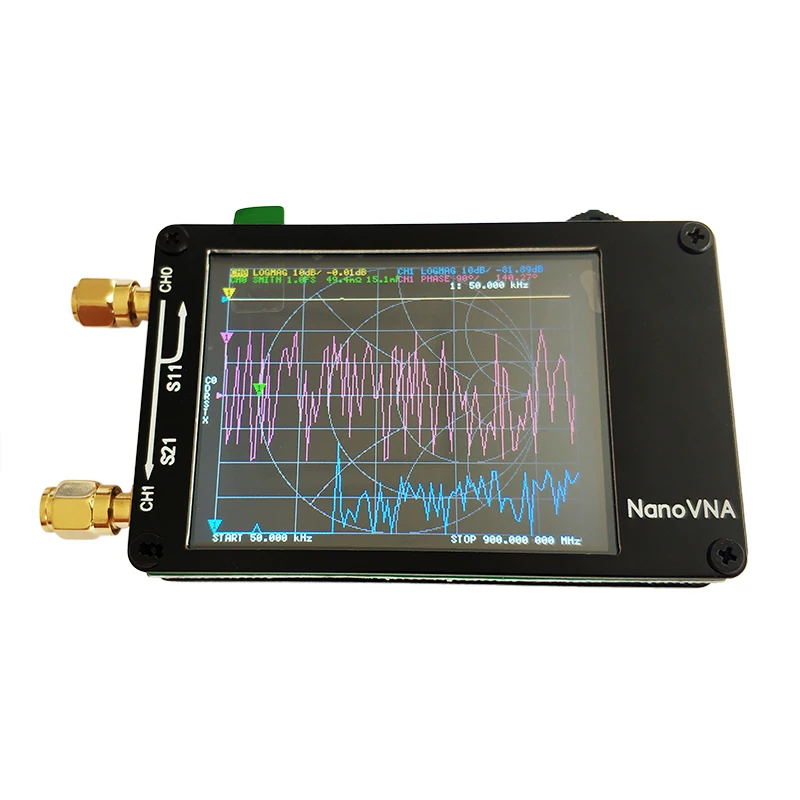

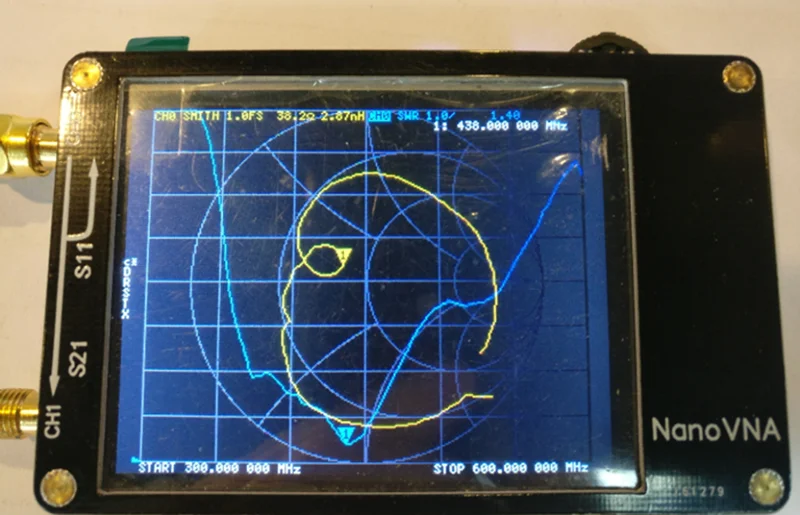

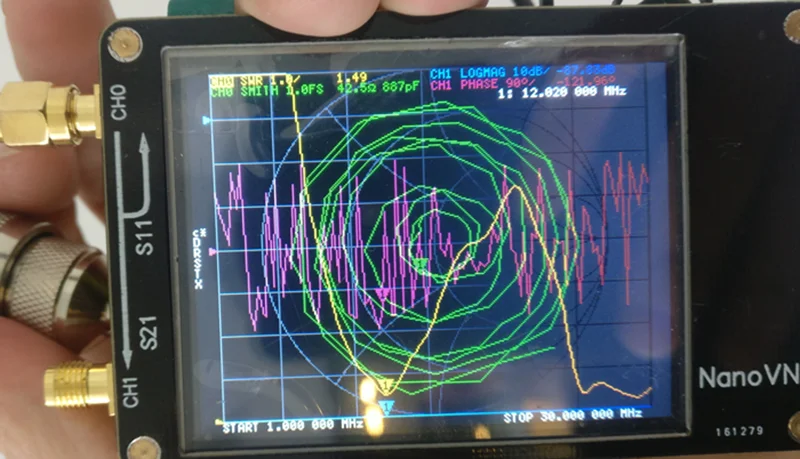

Антенный Анализатор NanoVNA 50 кГц ~ 300 МГц Векторный анализатор сети хост MF HF VHF UHF UV

Антенный Анализатор NanoVNA 50 кГц ~ 300 МГц Векторный анализатор сети хост MF HF VHF UHF UV

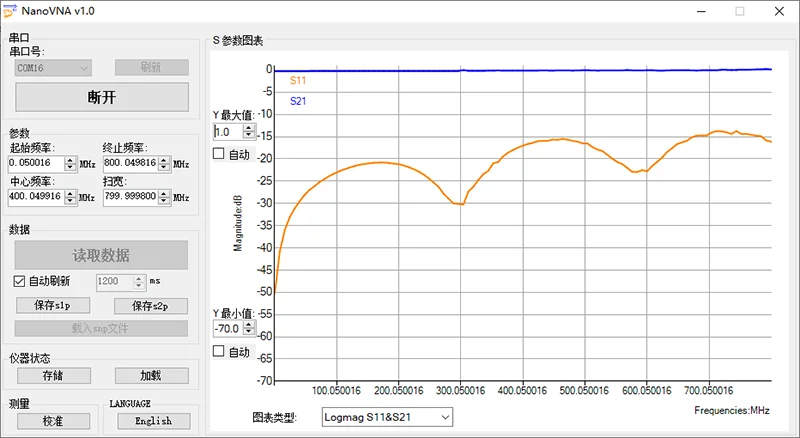

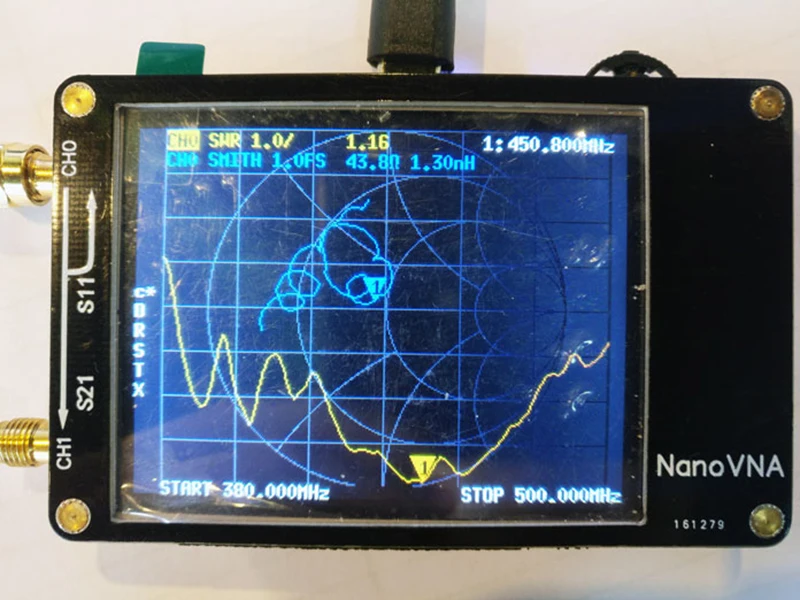

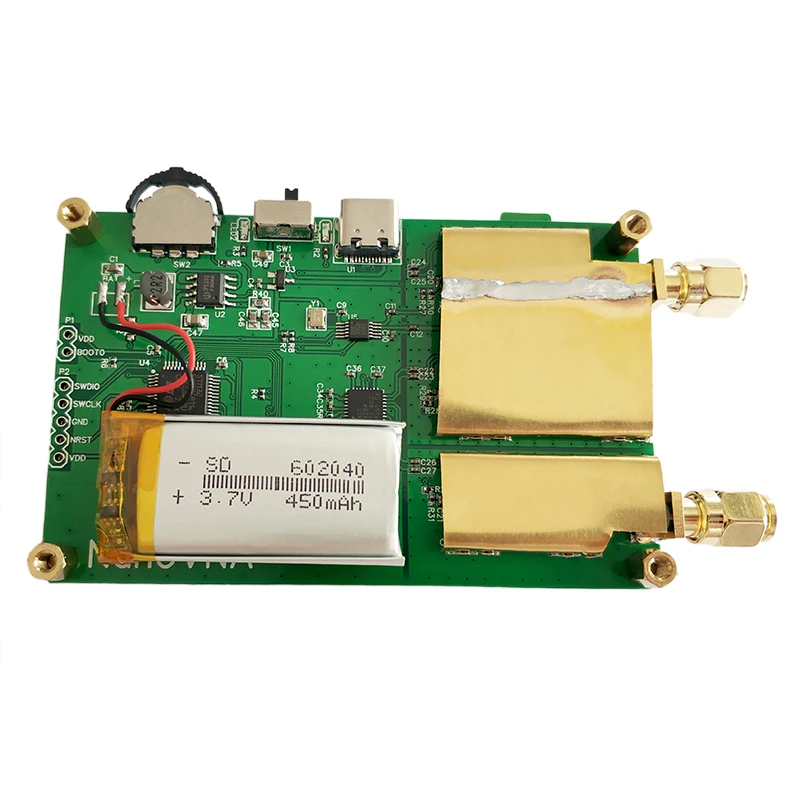

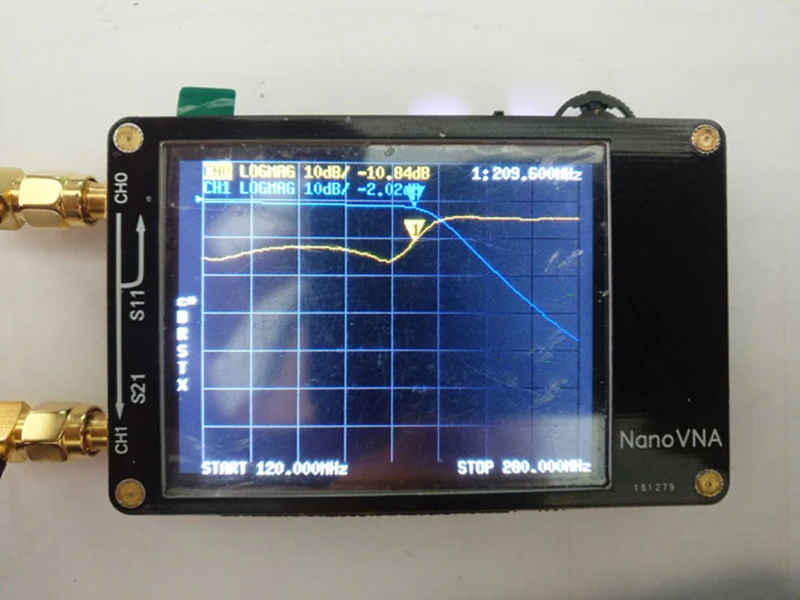

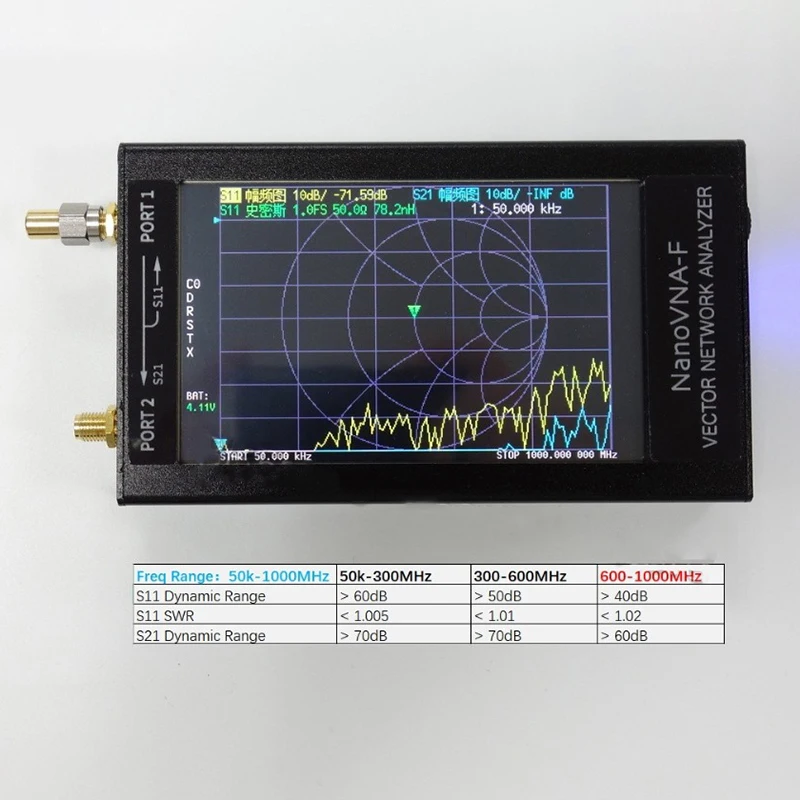

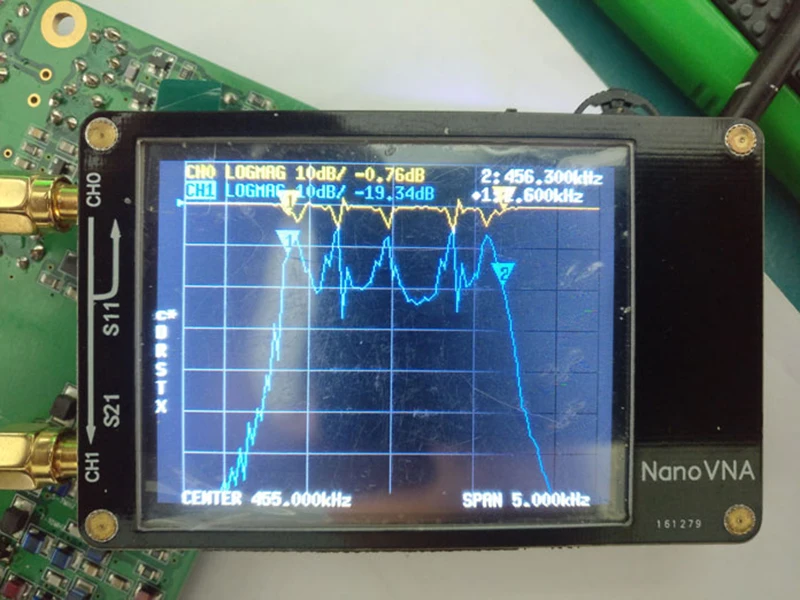

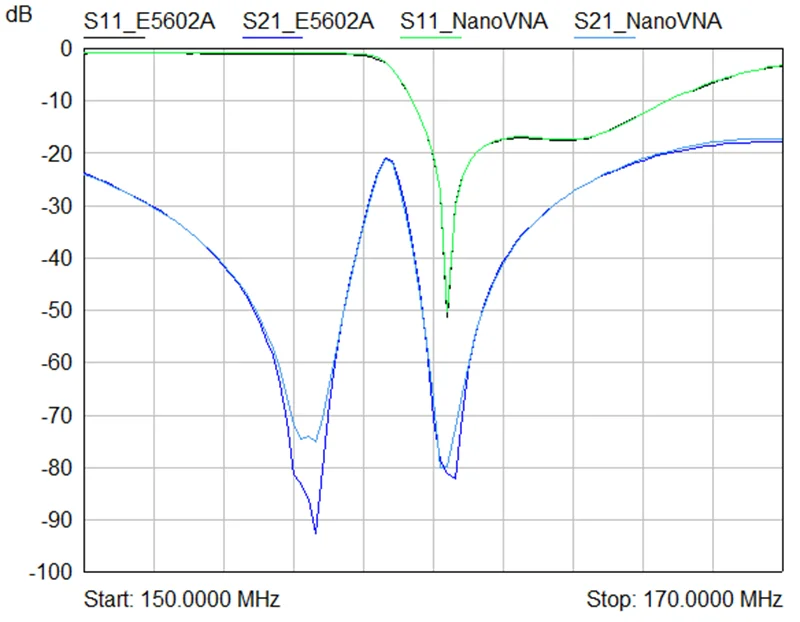

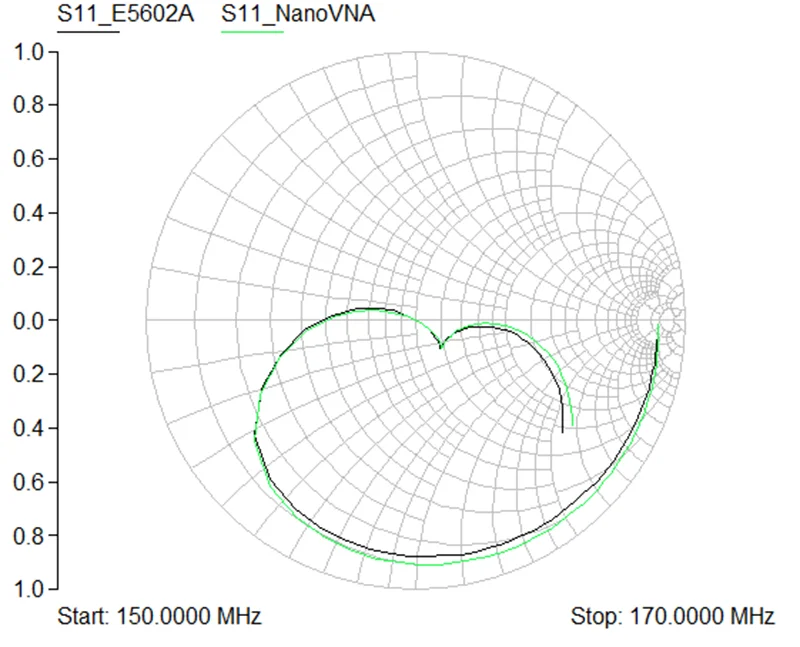

Описание:   Простое и практичное программное обеспечение для управления ПК, вы можете экспортировать файлы Touchstone (snp) для различного дизайна радио и программного обеспечения моделирования через программное обеспечение ПК. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц. Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений. Частотный диапазон 50535-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 60 дБ, а диапазон 600 м-900 м лучше, чем 50 дБ динамики.   Это продукт «сделай сам», который обеспечивает идеальные возможности измерения векторной сети в размере кредитной карты. Он включает в себя 2,8-дюймовый сенсорный экран и аккумулятор, который может использоваться в автономном режиме в течение 2 часов. TX/RX метод может использоваться для измерения полная S11 и S21 параметры. Если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.     Основные характеристики:   PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей) Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку) Выход RF: -13 дБм (максимум-9 дБм) Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300 м-600 МГц), 50 дБ (600 м-900 МГц) включают расширенную прошивку); Порт SWR: <1,1 Дисплей: 2,8 дюймов TFT (320x240) Интерфейс USB: USB type-C Режим связи: CDC (серийный) Мощность: USB 5 в 120 мА, встроенный аккумулятор 300 мАч или 500 мА · ч, максимальный зарядный ток 0,8а Количество точек сканирования: 101 (фиксированное) Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Измерительные параметры S, соотношение стоящей волны напряжения, фаза, задержка, диаграмма Смита...     Посылка список:   Хост NanoVNA (с батареей) x 1 Кабель для передачи данных USB Type-C x1 30 мм SMA Штекерный RG174 RF кабель x2 Набор простой калибровки SMA x1 Разъем SMA female-female x1       Мы получили много отзывы, которые Ham купил для измерения антенны, модифицировал большой шрифт версии nanoVNA_900_AA, если вам нужна большая версия шрифта программного обеспечения, вы можете связаться с нами, чтобы получить прошивку. (Эффект выглядит следующим образом, вы можете скачать прошивку и обновить ее самостоятельно)   Измеряя коротковолновую антенну, на экране ниже показана желтая линия как отношение стоящей волны: (Примечание: поскольку в машине используется SMA порт, SMA-литая медь, пожалуйста, не пропустите жесткий кабель 50-7/RG213 непосредственно через разъем M-SMA. Подключите к порту SMA, чтобы избежать повреждения порта SMA. Используйте поставляемый кабель SMA для подключения к порту SMA, а затем используйте разъем M-SMA, как показано ниже.   Измерительный УКВ внешняя антенна   Измерительный VHF фильтр   Измерения пропускной способностью 2,4 K до 455K боковая полоса (SSB) фильтр   Компьютерное программное обеспечение поддерживает управление и отображение в режиме реального времени, а также может экспортировать файлы Touchstone (snp) для различного дизайна радио и программного обеспечения моделирования   В качестве измерительного устройства очень важна точность. Машина поставляется с простой калибровкой. Точно так же, как анализ коммерческой векторной сети, вы можете получить хорошую точность с правильной калибровкой. Двойной порт будет откалиброван перед отправкой. Если вы измените условия измерения (например, переход от более узкой полосы калибровки к более широкой полосе измерения), его необходимо повторно откалибровать, сохраняя как «Настройка 0» после калибровки, И может быть использован непосредственно на следующей загрузке. Он также может быть сохранен в еще 4 сохраненных элемента, которые вызваны отзывом при необходимости. На следующем рисунке сопоставляются данные о двухслойном v-образном сегменте с использованием NanoVNA и Agilent E5062A при эквивалентных условиях тестирования:     Теперь у нас есть новая версия Nanovna-F, если вы заинтересованы, вы можете нажать на следующую картинку или ссылку, чтобы получить его детали, спасибо
