F2100BX пересекающаяся линия резки системы круглая машина для труб круглой трубки

F2100BX пересекающаяся линия резки системы круглая машина для труб круглой трубки

F2100BX пересекающаяся линия для резки, круглая труба для резки, пересекающаяся линия, круглая труба с числовым управлением

Может использоваться в станке для резки пламени с ЧПУ, оборудование и станок плазменной резки с ЧПУ, оборудование для резки плазменной плазмы с ЧПУ, оборудование для плазменной резки двойного назначения.

Экологические требования

Система числового управления подходит для работы при температуре окружающей среды от 0 °C до 50 °C и относительной влажности 5-95% без конденсации. Рабочее напряжение постоянного тока + 24 В. Этот контроллер должен быть установлен в корпусе консоли с защитной пылью. Эта система лучше всего используется в местах вдали от высоковольтных высоких частот и высокой радиации.

Для поддержания

Держите руки и ноги вдали от движущихся машин, управление или руководство можно сделать через переднюю панель клавиатуры. Не носите свободную одежду и одежду, такие как трос при эксплуатации машины, чтобы предотвратить его попадание на машину. Это оборудование должно и должно эксплуатироваться только квалифицированным персоналом. Это не техник, уполномоченный компанией. Строго запрещено демонтировать машину. При использовании не брызгайте кислотные, щелочные, коррозионные и другие предметы на системе управления.

Высокая капелек пьезоэлектрического

Электрический шок может навредить людям. Он должен быть установлен в соответствии с этапами и требованиями упаковочных частей. Когда питание включено, вы не можете прикоснуться к проводам и кабелям. Это оборудование должно и должно эксплуатироваться только квалифицированным персоналом.

Системы Особенности

Китайский, английский, испанский, португальский, французский, русский, датский, корейский, японский и т. Д. Переключение одним нажатием кнопки. Поддерживаются все языки, кроме арабского. 47 общих графических библиотеки (включая графику сетки) с возможностью установки размера плитки и размера отверстия. Поддержка кода EIA (код G) и FastCAM, FreeNest, SmartNest, IBE и т. Д. Программное обеспечение для раскроя. Поддерживает suffixes TXT, CNC, NC, MPG, B3 и другие G-коды. Компактная конструкция клавиатуры для более полного ручного ввода Графические весы, вращение, зеркальное отображение Графику можно расположить матрицей, интерактивно расположить, сложить Оригинальный размер заготовки и размер щели отображаются одновременно, что является интуитивно понятным и удобным. Графическая стальная пластина коррекции, любой стальной край пластины может быть использован в качестве коррекции края Настраиваемая система координат, поддерживающая все восемь возможностей для двумерных координат Настраиваемые все типы входных и выходных портов (обычно открытые или нормально закрытые) и пронумерованные Самодиагностика состояния и состояния кнопок системы для легкого осмотра и устранения неполадок Передний usb-интерфейс для легкой передачи программ Обновление системы использует режим обновления u-диска, который удобен, прост и практичен и обеспечивает пожизненное обновление. Поддержка системы резервного копирования и функции восстановления системы, восстановление системы может восстановить только операционную систему, также может быть восстановлен

Фабрика статус

Все функции и процессы всей системы можно модернизировать онлайн, устраняя беспокойство после продажи Импорт и экспорт файлов обработки индивидуально или все Резервное копирование параметров и восстановление параметров Поддерживает 4 режима кислородного газа, плазмы, пыли и демонстрации Различные параметры обработки доступны для удовлетворения различных технологических требований Кислородный газ и ПЛАЗМА IO контролируются отдельно Кислородный газ автоматически настраивается, двухступенчатый предварительный нагрев, трехступенчатая перфорация Отзывы о давлении плазменной дуги, Отзывы позиционирования, автоматическое закрытие напряжения дуги Встроенная функция автоматической/ручной регулировки высоты плазменной дуги: может отображать фактическое напряжение дуги и устанавливать напряжение дуги, устанавливать Напряжение дуги Увеличение параметров, обнаружение столкновения/позиционирования сигнала успеха, управление сигналом arcing, тест позиционирования Управление давлением плазменной дуги поддерживает скорость и расстояние, чтобы закрыть режим регулировки высоты дугового напряжения, что делает инструмент более стабильным.

Безопасность

Поддержка резки кромок, уменьшение времени разогрева для более толстых стальных пластин Ускорение и замедление в режиме реального времени во время упражнений В соответствии с толщиной стальной пластины, ограничение скорости может быть автоматически установлен на углу, чтобы эффективно предотвратить чрезмерное горение. Вручную выберите начальную линию или выберите точку перфорации Графический дисплей с динамической/статической обработкой, графическое Увеличение/уменьшение, динамическое отслеживание точки резания в зумом состоянии DSP высокоскоростной, высокоточный интерполяционный контроль, высокоскоростная работа, стабильная работа, низкий уровень шума Произвольно Установите начальную скорость, время подъема С выключением питания, функцией защиты от поломки Функция офсетной резки позволяет избежать отходов листа из-за неправильного подсчета Различные права управления и соответствующие пароли могут быть установлены для сохранения прав производителей оборудования. Пульт дистанционного управления, который поддерживает режим P2P или режим BCD (8421) 1,3 Технические характеристики 1) Кол-во контроль оси: 2 оси связь (возможно изготовление по заказу трехосевой) 2) точность управления: ± 0,001 мм 3) Диапазон координат: ± 99999,99 мм 4) Максимальная частота импульса: 200 кГц; Максимальная рабочая скорость: 15 метров/мин 5) Максимальное кол-во программы линий: 150000 линий 6) Максимальная Одиночная программа: 4 м 7) Разрешение класса времени: 10 мс 8) Рабочая мощность системы: постоянный ток + 24 в постоянный ток, мощность больше 80 Вт. 9) рабочая среда системы: температура-10 °C до + 60 °C; Относительная влажность 0-95% без конденсации 10) увеличение напряжения электродвигателя Максимальная мощность двигателя: 45 Вт (Примечание: только с Т-системой) 1,4 Системы Интерфейс A) 15-core мужской двухосевой электродвигательного привода Интерфейс B) 16-core женский 16-канальный оптико-изолированный выход, максимальный раковина ток 300mA C) 25-core мужской 16-канальный opto-изолированный вход переменного тока, Максимальный входной ток 300mA D) Передняя панель имеет встроенный USB интерфейс для пользователя для передачи режущего кода E) Расширенный входной и выходной порт IO; Входной порт ШИМ; Аналоговый входной порт Следующие интерфейсы, F2000 серии CNC системы с "T" доступны: F) выбор коэффициента входного делителя напряжения дуги может быть выбран 1:50 или 1:100 Г) 5 arc повышения напряжения мотор-выход и вход H) 7 arc напряжение и позиционирования вход переменного тока, дуги сигнала выходной порт

1,5 аппаратная конфигурация

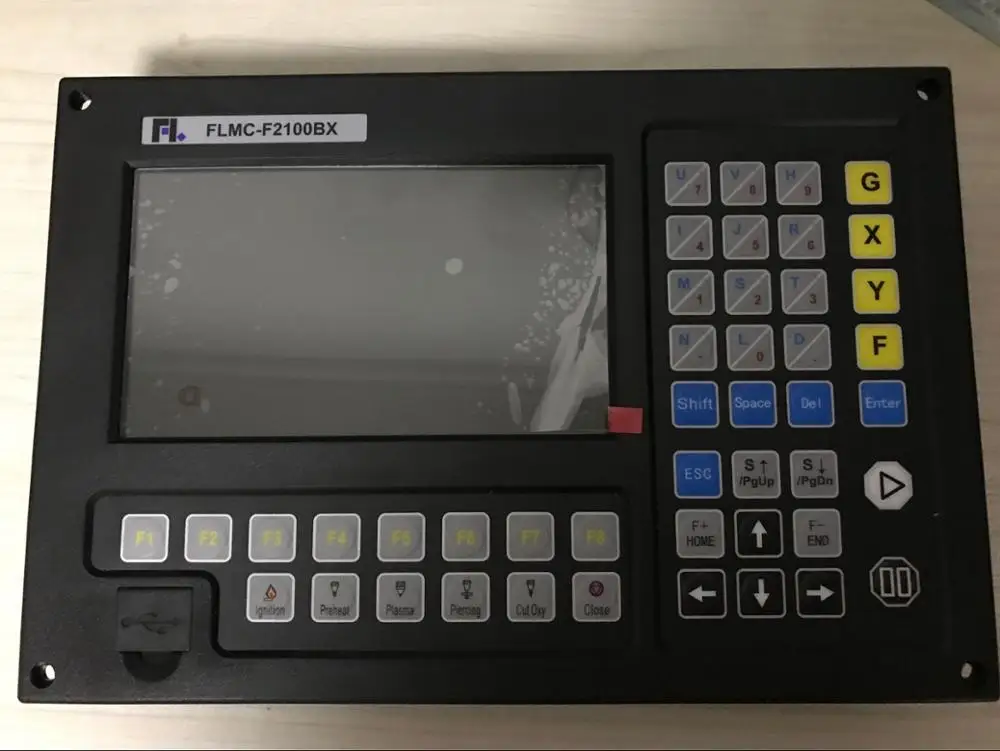

1.5.1 F2100BX аппаратная конфигурация 1. Дисплей: 7 дюймов 800*480 Высокое разрешение 16 миллионов цветов Высокая яркость ЖК-экран 2. Память: 64 м SDRAM 3. Пространство пользовательской программы: 256 м 4. Основная Частота: частота системы 400 МГц 5. USB: USB1.1 интерфейс спереди, не менее 16 ГБ USB флэш-накопитель 6. Клавиатура: клавиатура из фольги PCB 7. Шасси: вся стальная конструкция полностью экранирована, что может действительно предотвратить электромагнитное излучение, анти-помехи и антистатическое

Детали системы ЧПУ следующие:

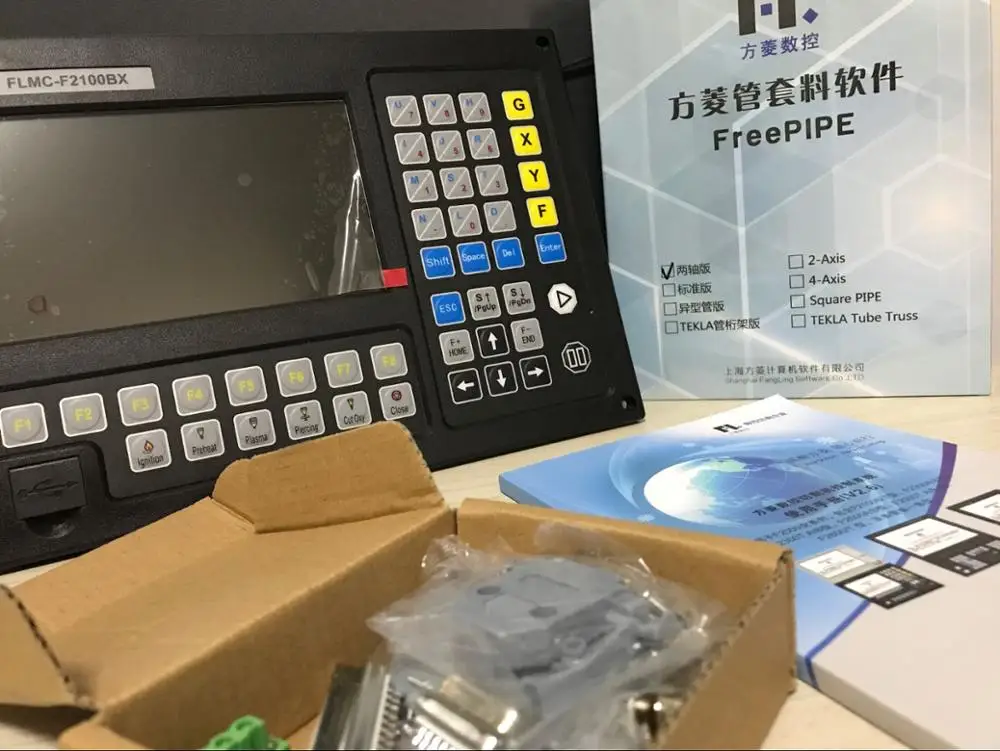

1 шт. F2100BX системы 1 шт. 25 ядро отверстие входной разъем (включая оболочку) 1 шт 25-pin иглы выходной вилкой (с оболочкой) 1 шт 15-контактный штекер двигателя (с оболочкой) 1 шт. 3P разъем питания 1 шт. программное обеспечение для раскроя

F2100BX схема установки Размер чертеж: (единица измерения: мм)

Если вам нужна дополнительная информация, свяжитесь с нами.
