1. Описание:

XH-W1504 TEC полупроводниковый охладитель регулятор температуры. Автоматический контроль температуры. Автоматическое переключение между режимами охлаждения и нагрева. Например, контроль температуры шкафа. Когда температура окружающей среды слишком высока, режим охлаждения автоматически активируется для уменьшения температуры окружающей среды. Когда температура окружающей среды слишком низкая, режим нагрева автоматически включается для увеличения температуры окружающей среды.

2. Особенности:

1>. Автоматическое переключение между режимом охлаждения и нагрева.

2>. Три режима работы: Автоматическое, нагревание и охлаждение.

3>. Выход нагрева и охлаждения с независимым вспомогательным реле.

4>. Отображение температуры в реальном времени и установка температуры двойной цветной дисплей.

5>. Выход с расширением ввода/вывода для управления внешней панелью управления.

6>. Функция отключения памяти.

7>. Кнопка быстрого тона.

8>. Добавьте дополнительный интерфейс устройства с переключением режима.

9>. Расширьте выходной порт, пользовательское устройство управления повышением.

3. Параметры:

1>. Название: контроллер температуры полупроводникового охладителя TEC

2>. Модель: XH-W1504

3>. Контроль температуры: от-50 до 110 градусов Цельсия

4>. Режим контроля температуры: контроль битов.

5>. Управление Точность измерения температуры: 0,1 по Цельсию

6>. Частота обновления: 4 раза/секунду

7>. Входное напряжение: DC12V

8>. Мощность Потребляемая мощность: статический ток <120 мА/1,5 W

9>. Выход Тип: 1-бит положительной и отрицательной полярности переключение + 1-бит охлаждения + 1-бит нагрева

10>. Выходная мощность: макс. 12 В 15A 180 Вт

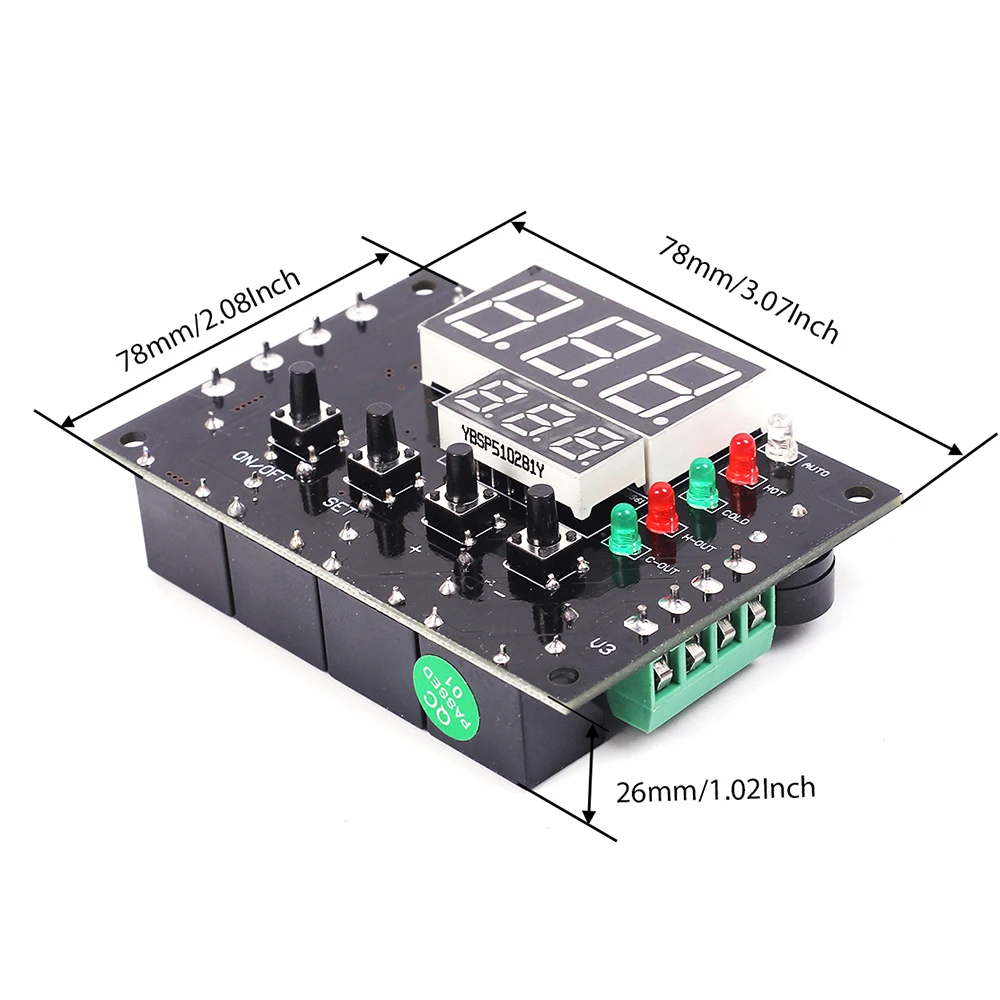

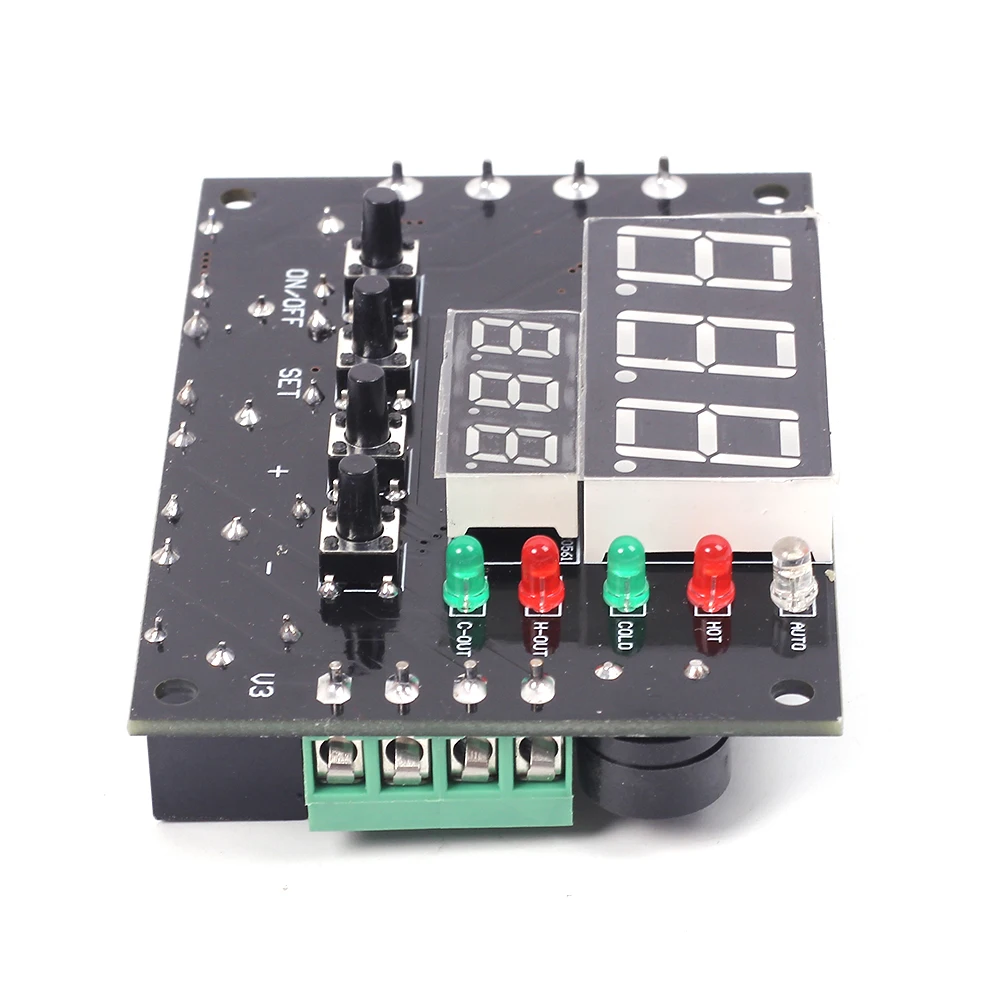

11>. Окно дисплея: PV 34*19 мм SV23 * 10 мм

12>. Размер: 78*53*26 мм

13>. Рабочая температура: от-20 до 65 градусов Цельсия (влажность <80%)

14>. Температура измерительный зонд: 0,5 водонепроницаемостью (10K-B3950)

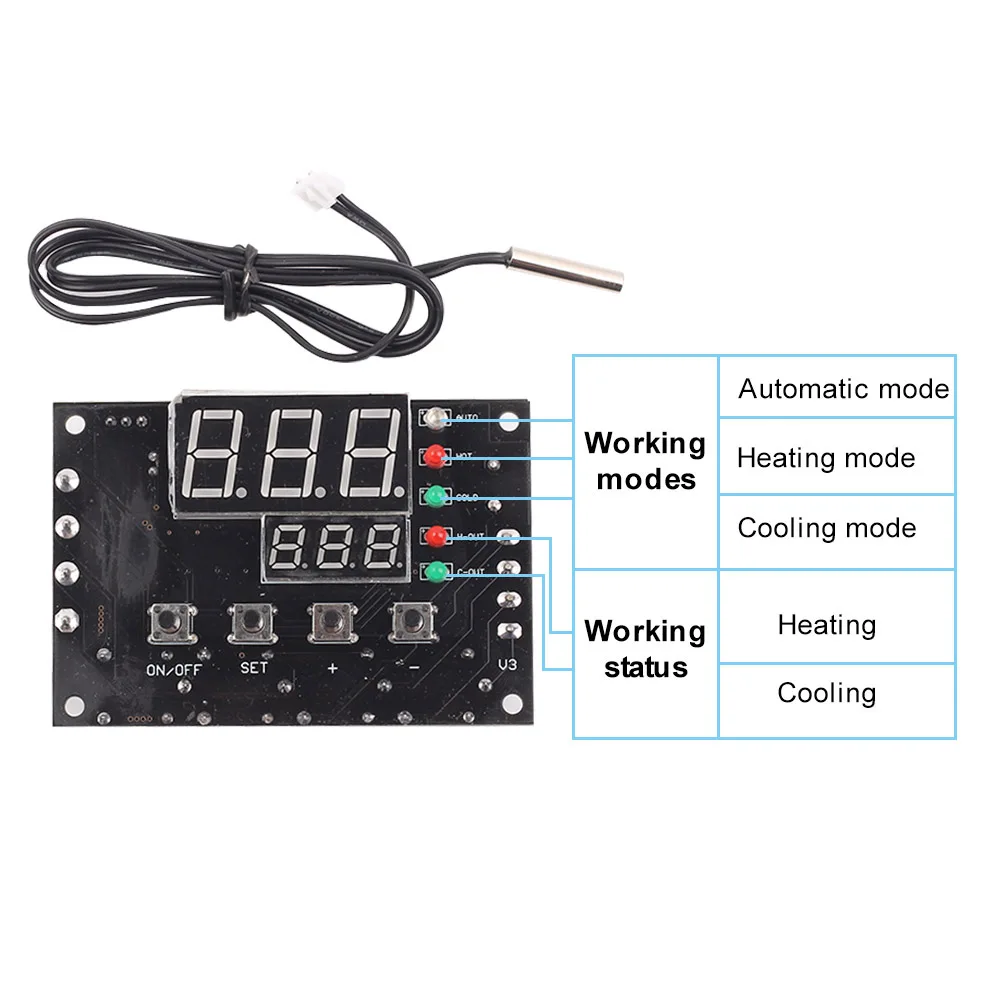

4. Описание ключа:

1>. Кнопка включения/выключения: кнопка включения питания (Длительное нажатие в течение 3 секунд)

2>. Клавиша «набор»: удерживайте нажатой клавишу «Ввод во внутреннее Меню», чтобы задать P1-P6 параметров

3>.'+' клавиша: Увеличьте заданное значение температуры в обычном режиме отображения коротким/длинным нажатием; Измените заданный параметр в режиме меню.

4>.'-' ключ: Уменьшите заданное значение температуры в обычном режиме отображения при коротком/длительном нажатии; Измените заданный параметр в режиме меню.

5. Описание меню:

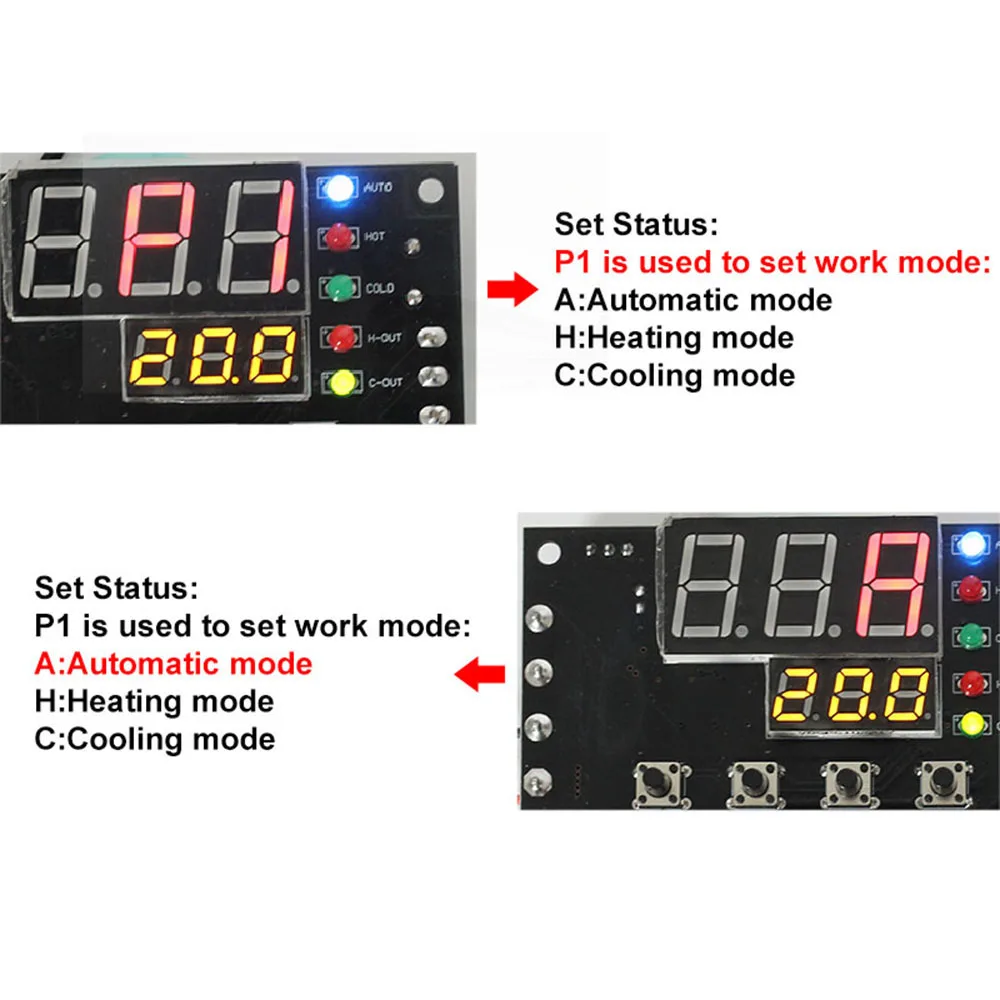

P1: режим работы. 'а-это автоматический режим, который должен автоматически переключаться на TEC анод и катод для достижения нагрева и охлаждения;' Н '-это режим нагрева;' с '-это режим охлаждения.

P2: температура возврата. Это установить диапазон для заданного значения температуры. В том случае, если мы устанавливаем комплект Температура ценность составляет 25 градусов по Цельсию и возврата Температура-0,5 по Цельсию. Таким образом, Температура диапазон 24,5 ~ 25,5 по Цельсию. Начать нагрев режим в том случае, если ток тесты Температура ниже 24,5 градусов по Цельсию. Запустите режим охлаждения в том случае, если ток тесты Температура выше 25,5 градусов по Цельсию.

P3: коррекция температуры. Эта функция может использоваться, Когда измеренное значение и фактическое значение смещены. Скорректированное значение = измеренное значение + заданное значение. Если ток измеренная температура 25,8 градусов по Цельсию и корректирующих свойств значение-0,2 градусов, фактическая стоимость показан после возврата является 25,8-0,2, который является 25,6 градусов по Цельсию.

P4: время задержки. Модуль должен переключаться на положительные и отрицательные полюсы из-за постоянной температуры во время нормальной работы TEC. В это время разница температур между оборудованием относительно велика. Поэтому требуется задержка для обеспечения рассеивания тепла и возврата к нормальной температуре окружающей среды. Повторный запуск положительного и отрицательного переключения для защиты срока службы TEC.

P5: высокотемпературная сигнализация. Когда температура в реальном времени выше, чем это значение, Подсказка. Вам не нужно закрывать функцию.

P6: сигнализация при низкой температуре. Когда температура в реальном времени ниже этого значения, Подсказка. Вам не нужно закрывать функцию.

6. Инструкции:

Шаг 1: нажмите кнопку «установить», Войдите во внутреннее меню. Сначала Настройка P1 по умолчанию. Нажмите «+» и «-», чтобы выбрать P1-P6.If выбрать P1 (рабочий режим A/H/C) И короткое нажатие «установить» снова, чтобы установить P1. нажмите «+» и «-», чтобы выбрать рабочий режим A/H/C. Затем нажмите кнопку «установить» снова.

Шаг 2: Установите P2-P6 как шаг 1;

Шаг 3: Автоматическое сохранение после 3 секунд.

7. Пример:

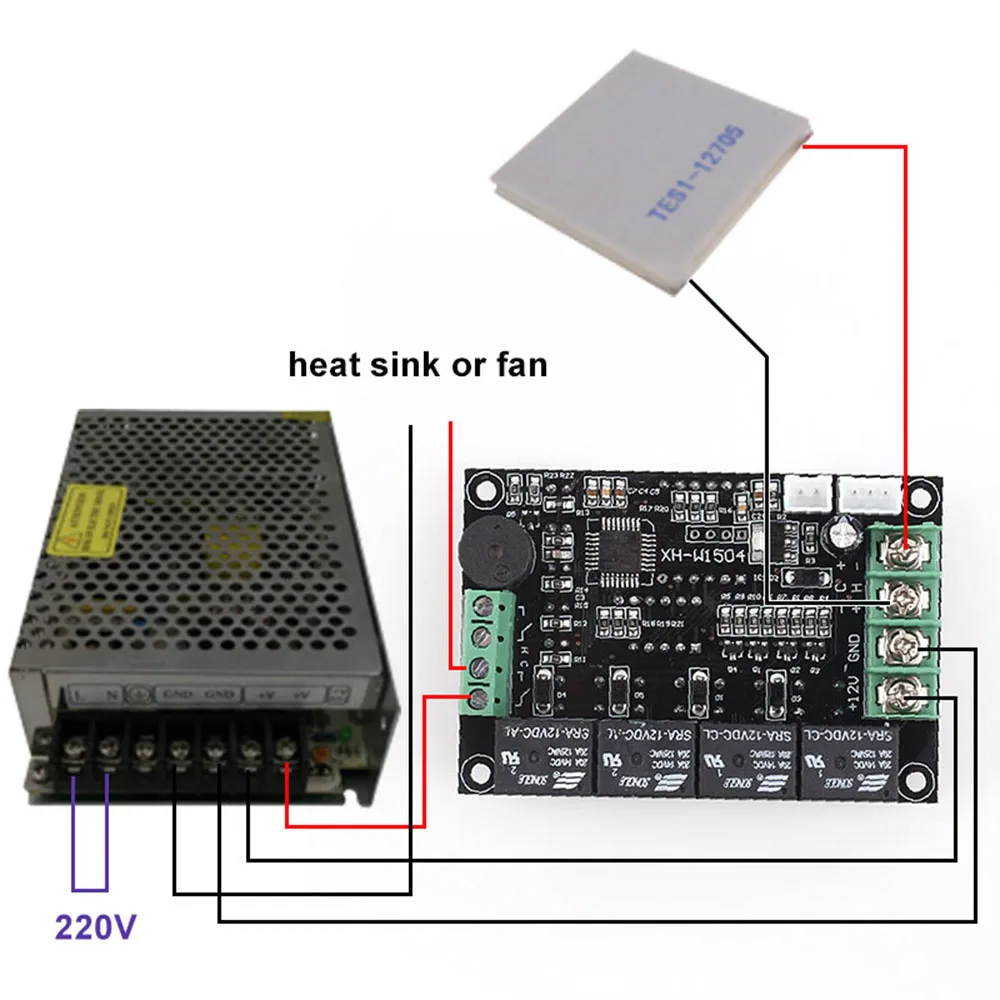

Если заданное значение температуры 25 градусов Цельсия. Возврат Температура-0,5 по Цельсию. Таким образом, Температура диапазон 24,5 ~ 25,5 по Цельсию. В тех случаях, когда в режиме реального времени Температура находится в пределах 24,5 ~ 25,5 Цельсия, Отопление и охлаждение не запускаются, который является выход без каких-либо в настоящее время, и TEC не работает.

Запустите режим нагрева в тех случаях, когда температура ниже 24,5 градусов по Цельсию. Выходной терминал выводит '+ H -' и обеспечивает питание для TEC, так что работа находится в режиме нагрева. В это время «h' реле включено, чтобы начать необходимые вспомогательные аксессуары для нагрева.

Запустите режим охлаждения, когда температура если сумма вашего заказа превышает 25,5 градусов по Цельсию. Выходной терминал выводит '- C +' и обеспечивает питание для TEC, так что работа находится в режиме охлаждения. В это время реле 'C' включено, чтобы запустить необходимые вспомогательные аксессуары для охлаждения. Например, радиатор или вентилятор.

8. Обратите внимание:

1>. Входной терминал может питаться только от 12 В постоянного тока, а максимальный диапазон-10-14 в.

2>. Нагрузка может использоваться только для охлаждающей пластины TEC или оборудования, которое может быть изменено положительным и отрицательным.

3>. Необходимо использовать расширительный интерфейс, если мощность управления составляет более 15A/180 Вт, когда contorl TEC. Максимальная нагрузка не должна превышать 15A/180 Вт.

4>. Если вам нужно использовать систему охлаждения, вы должны подключиться к вспомогательному интерфейсу.

5>. Точность температуры зависит от мощности охлаждения/нагрева. Чем ниже мощность, тем выше точность. Чем выше мощность, тем ниже точность. Это то, что делает инерция. Обратная температура не должна быть слишком маленькой, чтобы избежать частого изменения типа контроля, приводит к уменьшению срока службы.

9. Применение:

1>. Самодельный термостатический блок управления

2>. Шкаф Оборудования

3>. Система кондиционирования воздуха

4>. Защита от температурного контроля

5>. Холодильник

6>. Морозильная камера

7>. Водонагреватель

8>. Хосты

9>. Контроль люка

10. Частота задаваемых вопросов:

1>. Как восстановить заводские настройки?

В: он не поддерживает Восстановление настроек по умолчанию. Необходимо, чтобы пользователи устанавливали шаги по шагам.

2>. Почему дисплей 'll' и будильник?

В: Сбой датчика, пожалуйста, проверьте датчик или замените датчик.

3>. Что такое SV, который отображает на меньшем экране?

В: это заданное значение температуры, а не диапазон температур.

4>. Можно ли сохранить параметры после выключения питания?

В: Да, может.
