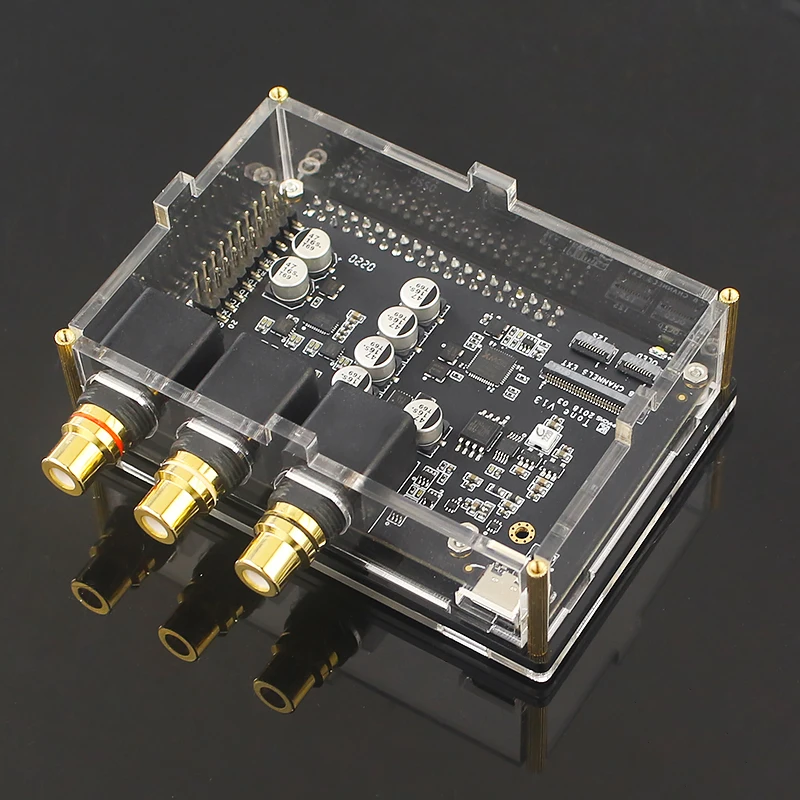

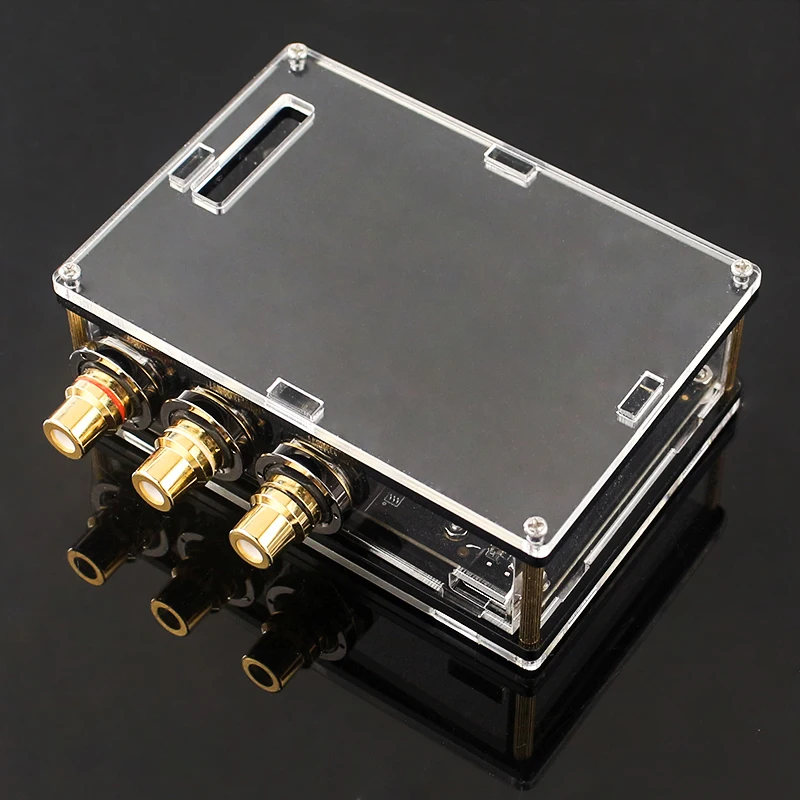

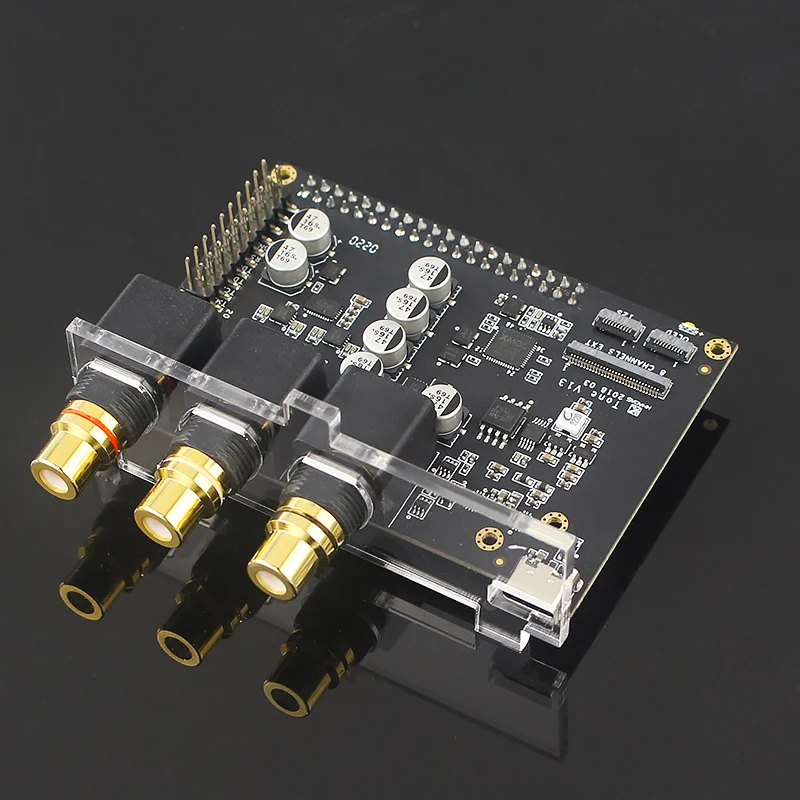

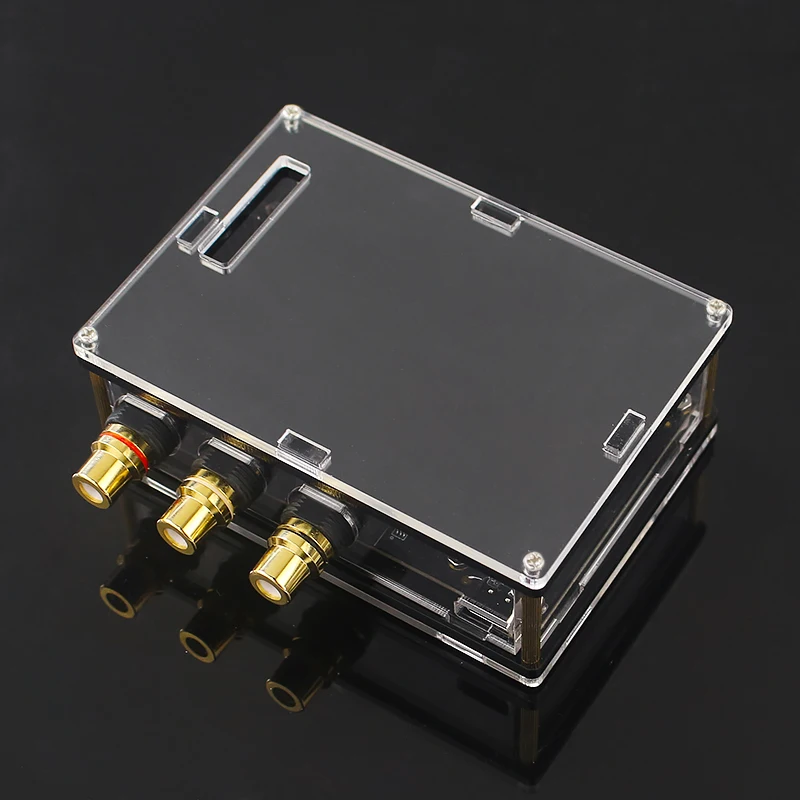

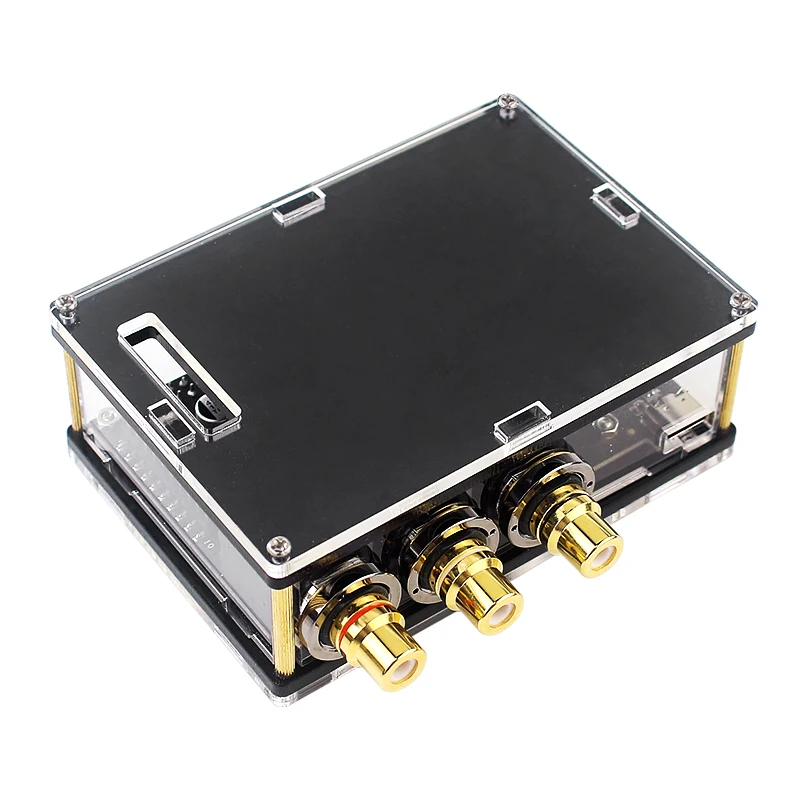

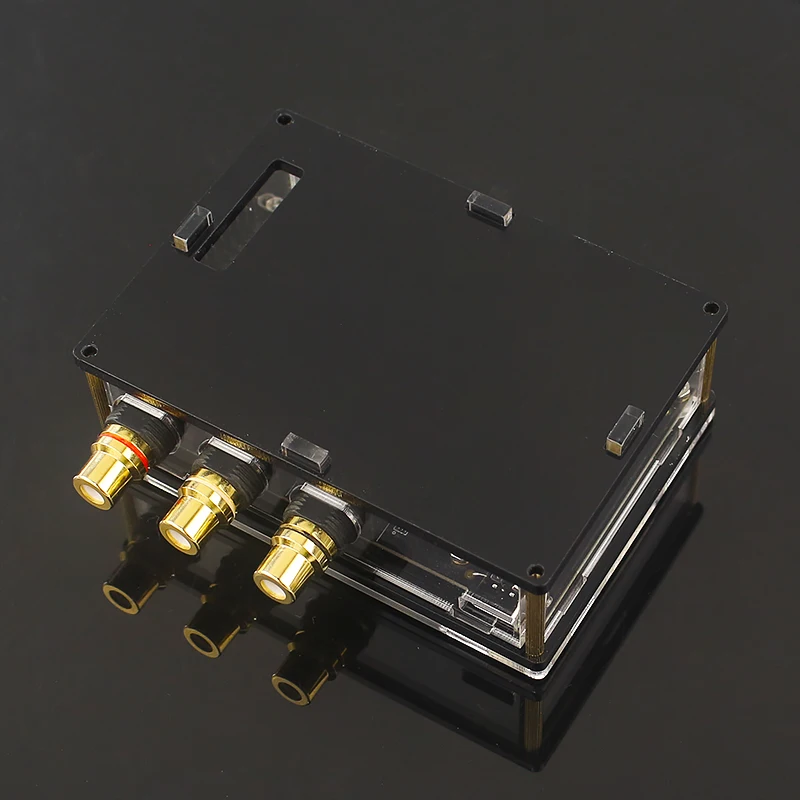

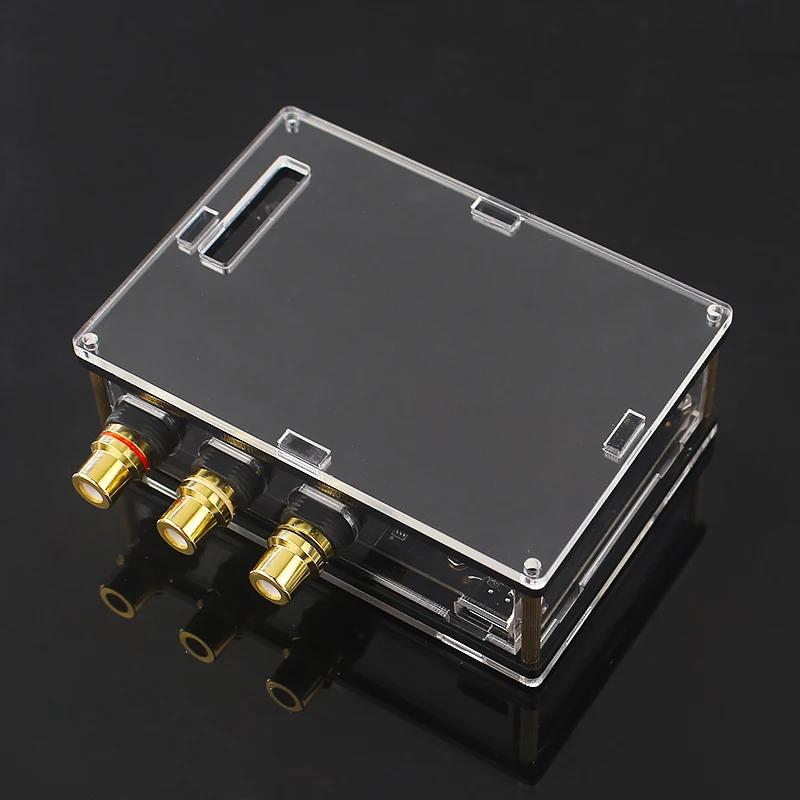

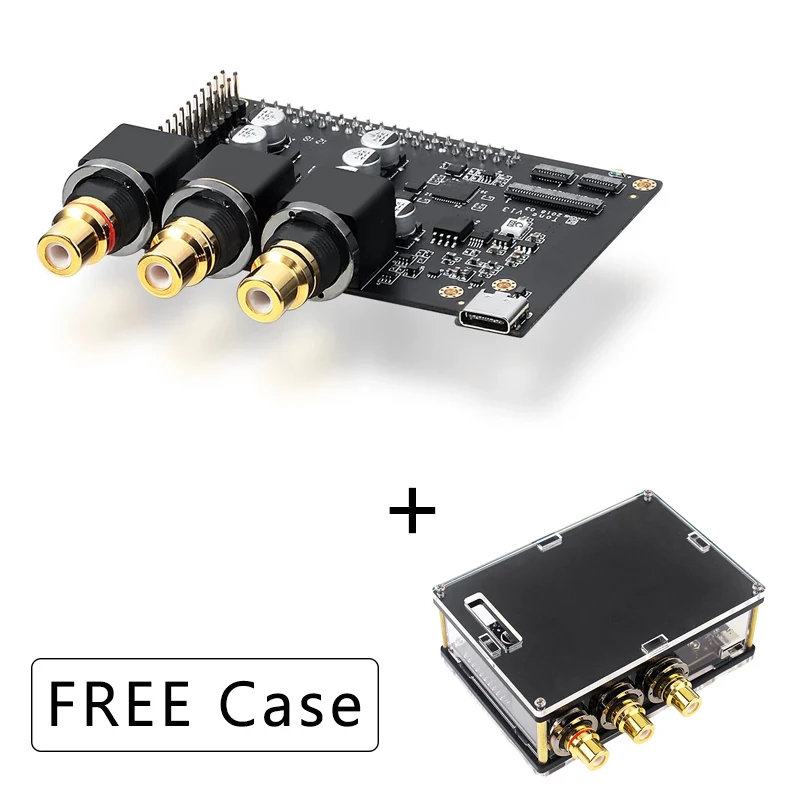

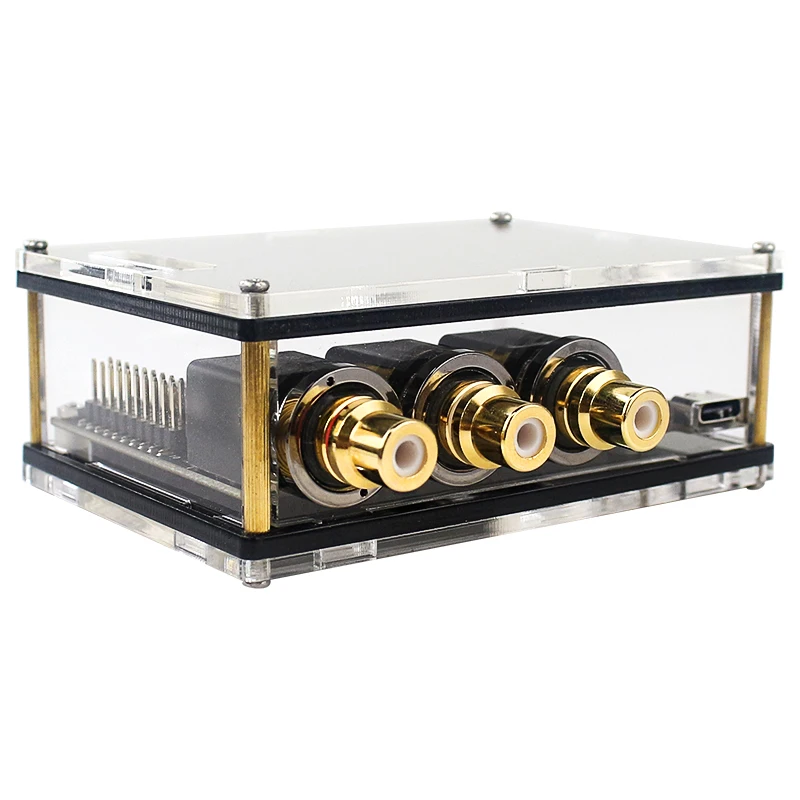

Khadas Tone Board для Vims Edition с ES9038Q2M + Бесплатный акриловый чехол

Предоставляем бесплатный акриловый чехол!

Введение:

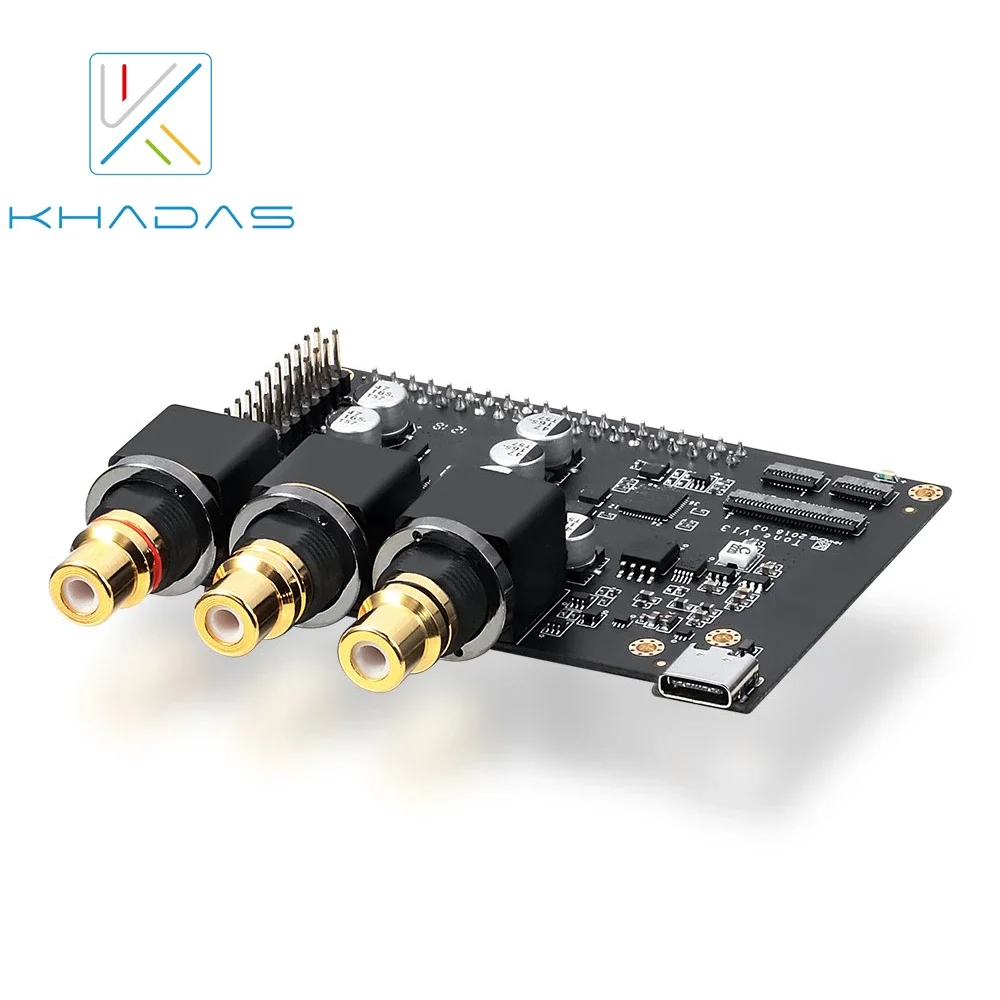

Tone Board Khadas-это потрясающая внешняя звуковая карта USB Hi-Fi. Ее Отличная производительность и совместимость позволят вам почувствовать себя на совершенно новом уровне. Это звуковая плата Hi-Res, предназначенная для фанатов музыки.

Характеристика:

Мы интегрировали XMOS advanced многоядерный RISC архитектура микроконтроллер и ESS флагманский 32-бит стерео аудио DAC ES9038Q2M в такой небольшой PCB. И мы выбираем 3 независимых высокопроизводительных OPA и 4. Сверхнизкий осциллятор дрожания для лучшего снижения уровня шума. Как вы думаете, Каждый блок питания питается от независимого, ультра-низкого шума Мощность поставить и ора-Мощность ed до ± 5,5 V. Есть много примеров такого дизайна, но в целом, Мы стараемся сделать все возможное, чтобы получить лучшую производительность благодаря оптимальному дизайну.

Гибкие интерфейсы поддерживают разработку DIY.

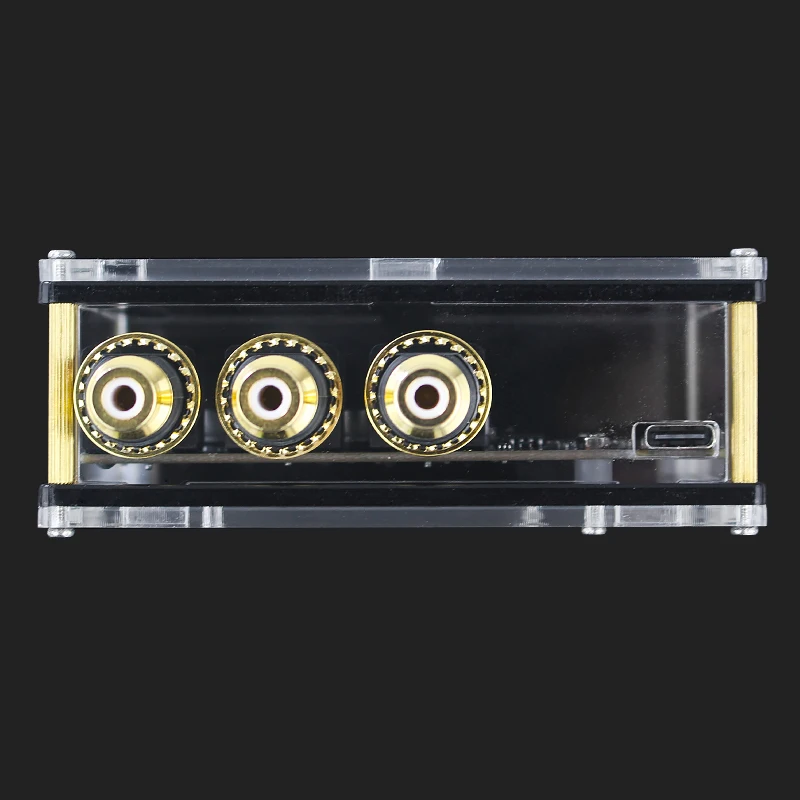

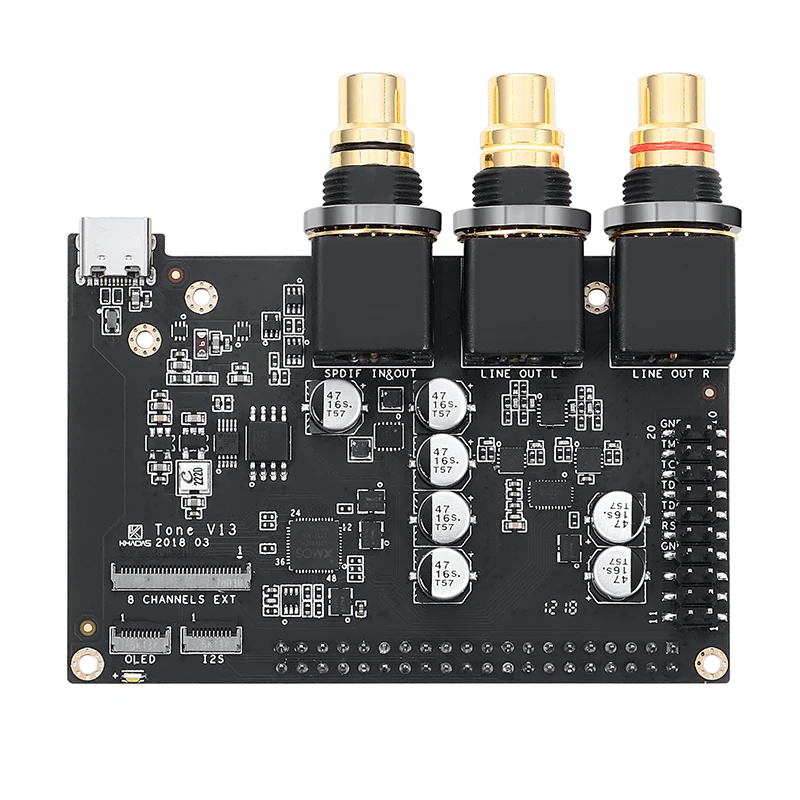

Khadas стремится помочь производителям расти путем достижения своих идей и мечты шаг за шагом. Тон платы одинаковый. Он имеет 2 RCAs для аналогового выхода @ 2,0 Vrms и 1 RCA для S/PDIF in или out. Для расширения: Один 30-шпильки fpc-коннектор для подключения ЖК-дисплея для 8 Каналы аналоговые Выход расширение  два 10-шпильки FPC соединители для OLED Дисплей и I2S удлинитель И другие:  Один 40-Pin Женский Заголовок используется для подключения VIMs  один 20-штырьки SMT коллектора для отладки XMOS и VIMs. Конечно, пользователи могут наслаждаться Tone Board через USB-C интерфейс и Tone Board является идеальным выбором для разработчиков аудио. Еще одна хорошая новость-Khadas new heatsink может поместиться с VIMs и Tone Board. Это очень удобно для клиентов для разработки и дизайна прессформы, так что индивидуальная реализация продукта как можно скорее.

Основные параметры производительности: THD + N ≤ 0.000337%

Tone Board имеет отличный параметр THD + N, что означает, что мы можем Еле слышно искажение сигнала THD + N.

SNR ≥ 120 дБ

Чем выше SNR, тем яснее звук в аудиосистеме. Как правило, система SNR должна быть ниже 110 дБ в аудиосистеме Hi-Res.

DNR ≥ 120 дБ

DNR, который позволяет услышать широкий диапазон и очень тонкие звуки, Между тем, звуковое поле горизонтальное и вертикальное, Ощущение пространства и многослойности-это как живой концерт.

Перекрестие (Разделение каналов) ≥ 127дб

Чем выше перекрестное разделение, тем выше уровень изоляции Левый и правый канал, чтобы вы могли получить потрясающие стерео эффекты.

Частотная характеристика ± 0,08дб

Tone Board может выводить достаточно стабильные сигналы в каждой частотной точке. Для басов, Низкочастотный Звук достаточно, но не бум и не сухость, а альт, Голос человека средней частоты близок к передней части, Звук зуба четкий, он имеет высокую четкость и Степень разделения, наконец, высокие частоты не острые И он прозрачный с глубиной.

Частота образцов и совместимость.

XMOS USB аудио для обеспечения соединения rock-solid. Мы выбрали для использования Микроконтроллер XMOS XU208 для его стабильности, мощной функциональности, И его надежность. Вы можете быть уверены, что плата тона будет просто Работает при подключении к большинству источников звука, Таких как компьютеры и мобильные медиатерминалы.

Ультра-низкий уровень шума часы дрожание.

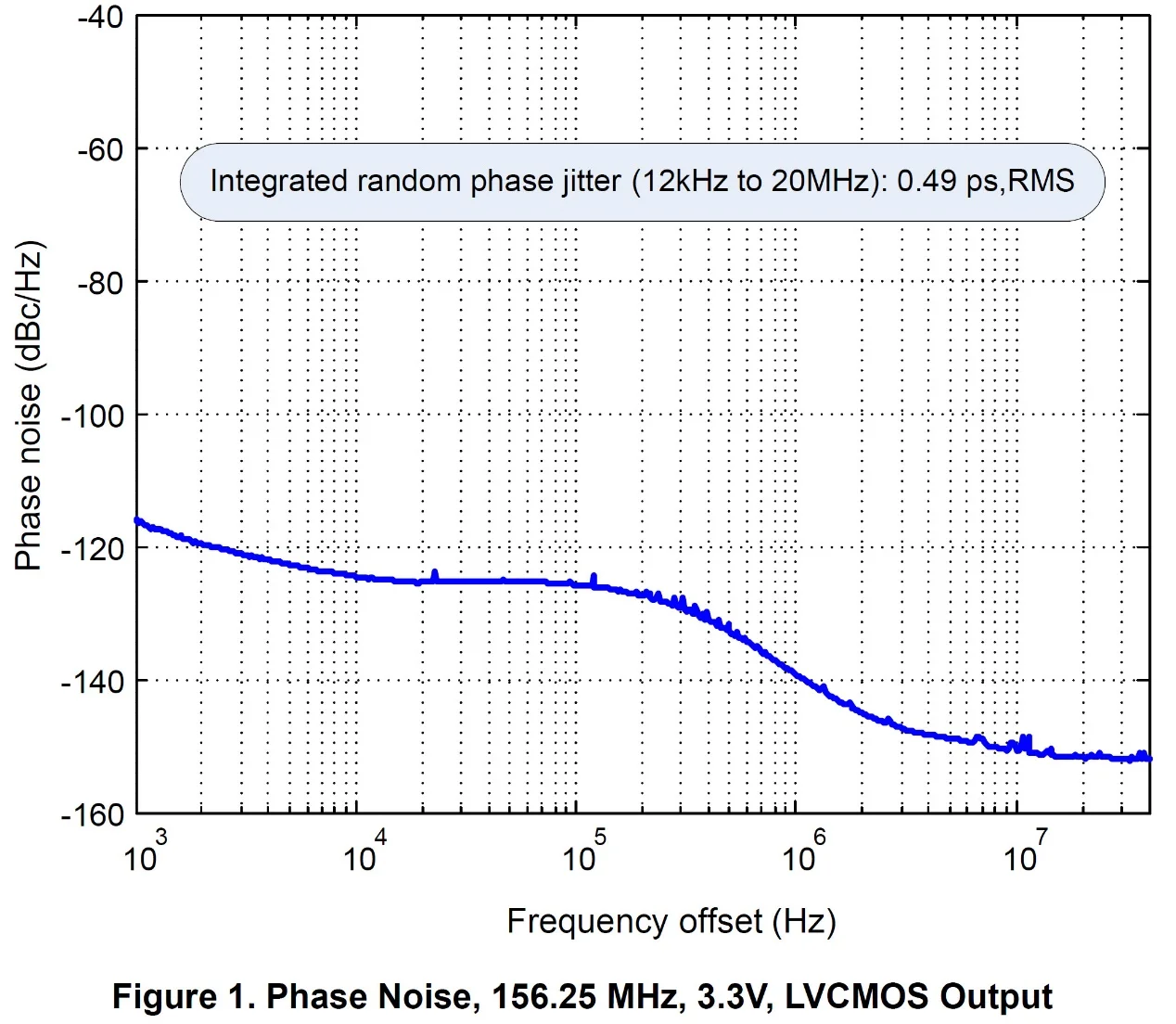

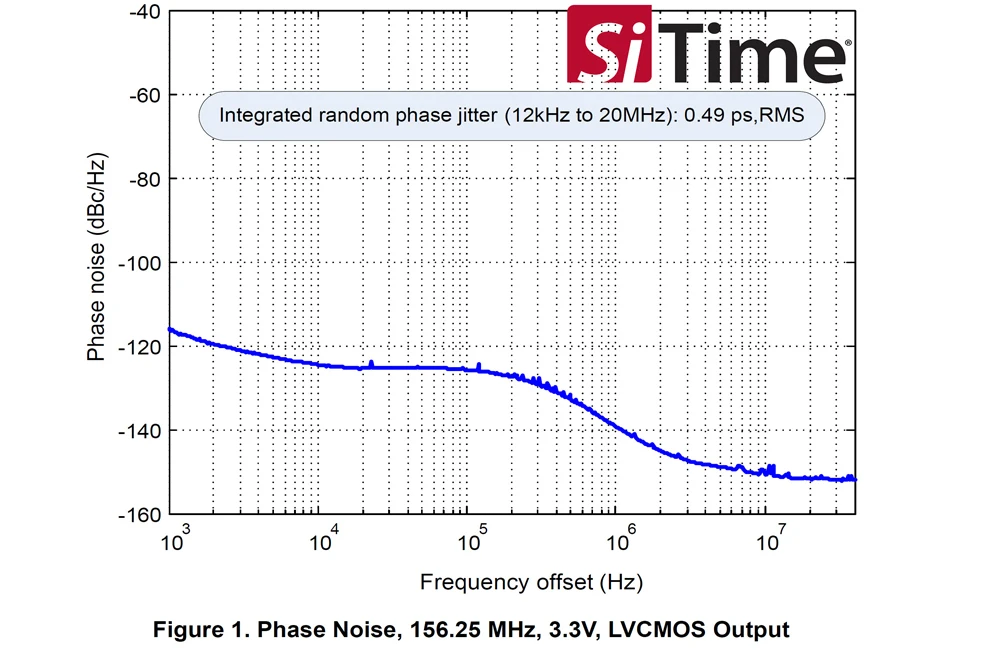

В SiTime Ультра Производительность осциллятор SiT820 & 8209 серии с только 0,5 ps дрожание участка и выходная частота стабильности по операциям всего ± 10PPM. Мы выбрали его в качестве справочных часов в нашей аудиосистеме, так что данные Часы дрожат <30ps.

Несколько аудио форматов.

Tone Board поддерживает основные форматы аудио без потерь, такие как APE, FLAC, OGG, WAV, ACC, ALAC, MP3, WMA...

Больше деталей дизайна.

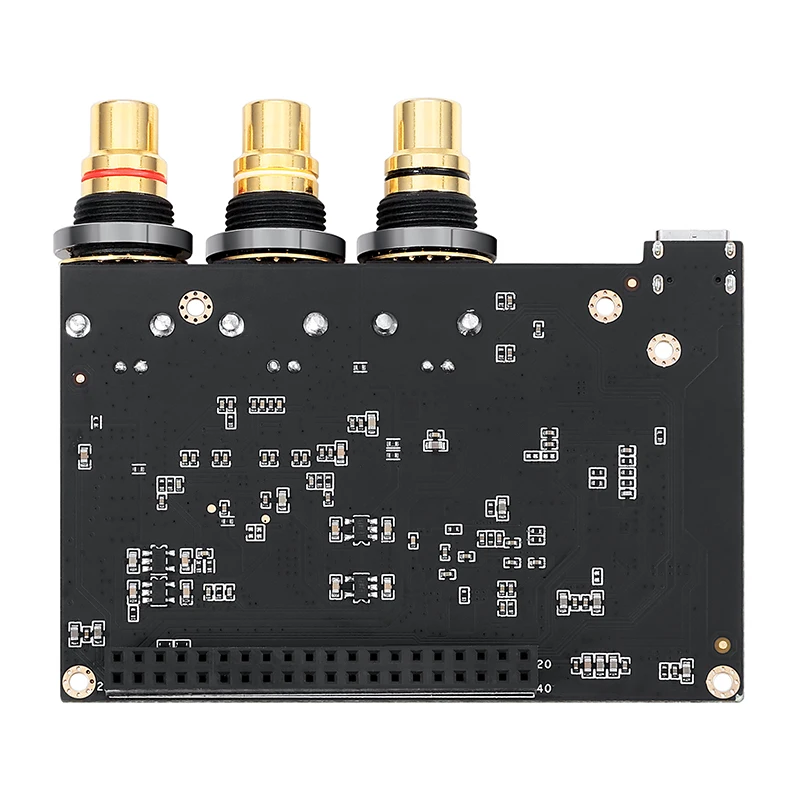

Как мы знаем, Tone Board-это удивительная звуковая карта с отличной аудио-архитектурой и очень элегантным выбором материала, есть больше деталей дизайна, которые мы не можем помочь вам поделиться. Дизайн печатной платы: Тональная плата имеет разумную PCB стека вверх и макет, который был разработан с 4 слоев PCB с золоченым краплением процесс для того, чтобы получить лучшее аналогового сигнала качество и отличный блок целостности.

Профессиональная Настройка:

Профессиональные инструменты APx555 имеют высокопроизводительный и модульный двухканальный АУДИО анализатор, который является новым стандартом производительности и универсальности в аудио анализа для тестирования и настройки тона платы.

Различные компоненты и паяльные провода:

Для изучения влияния сопротивления различных материалов, конденсаторов и припоя проводов на качество звука мы тестировали много раз и, наконец, выбрали наиболее подходящий.

Оптимизация аппаратного и программного обеспечения:

Мы обновляли аппаратный дизайн более 4 раз, а программное обеспечение обновлялось до тех пор, пока плата Tone не будет наконец выпущена.

Список шагов:

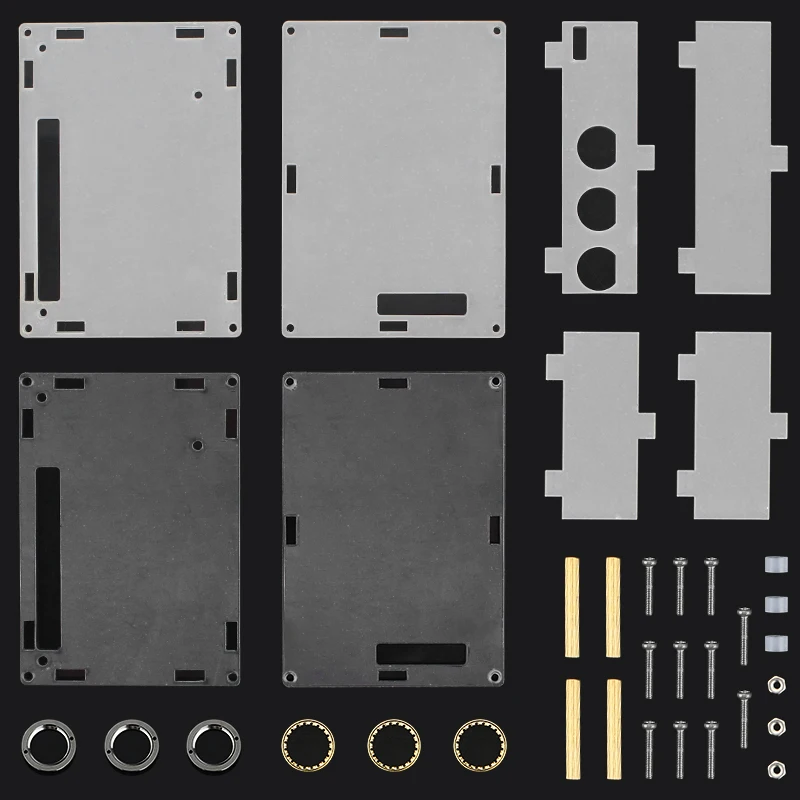

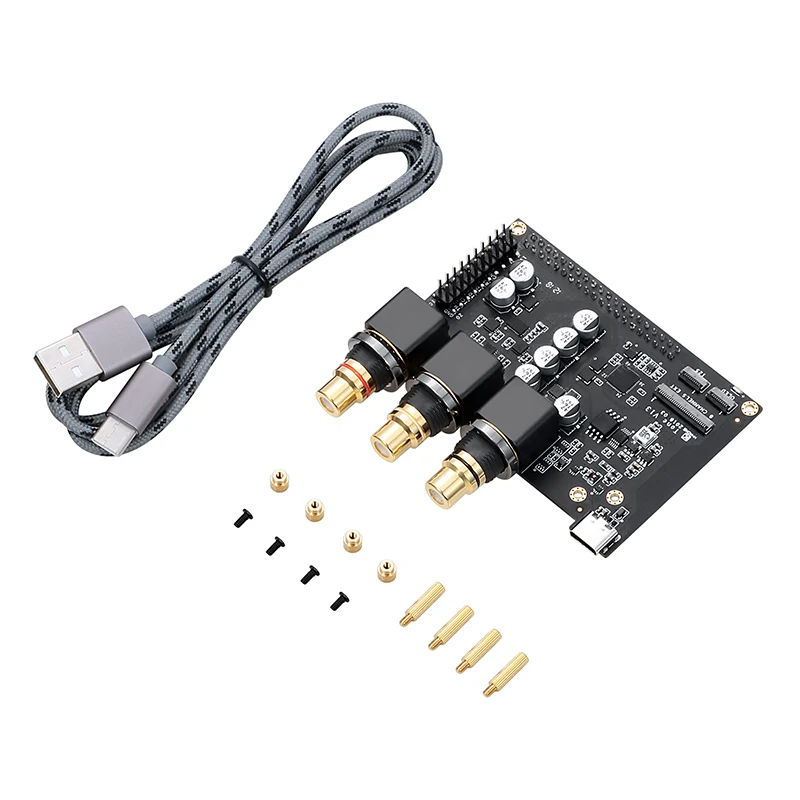

1 x Tone Board Khadas 1 кабель USB типа 1 комплект винтов и гаек 1 акриловый чехол (бесплатный подарок)

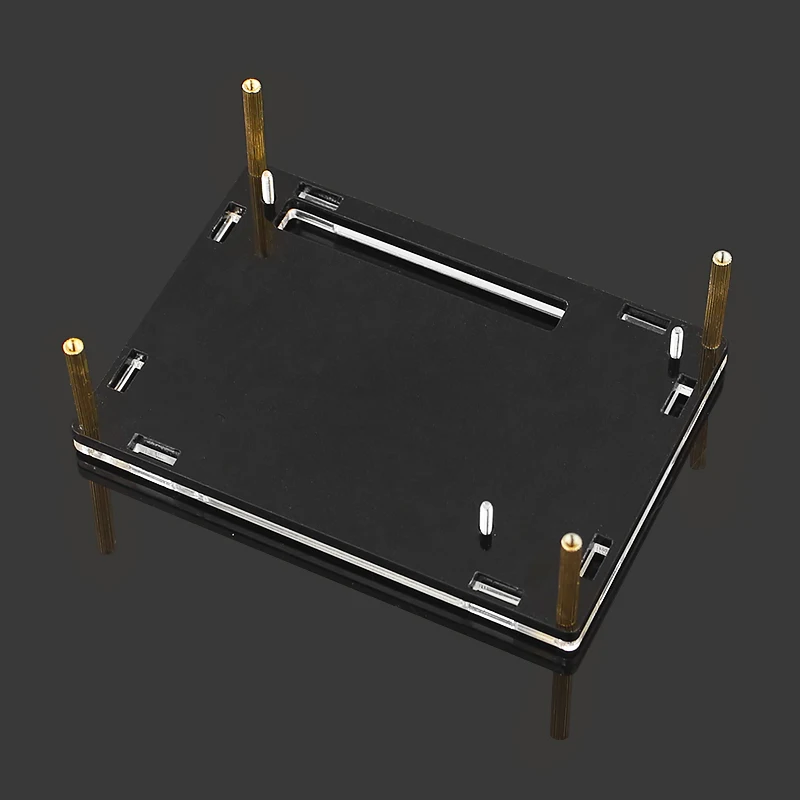

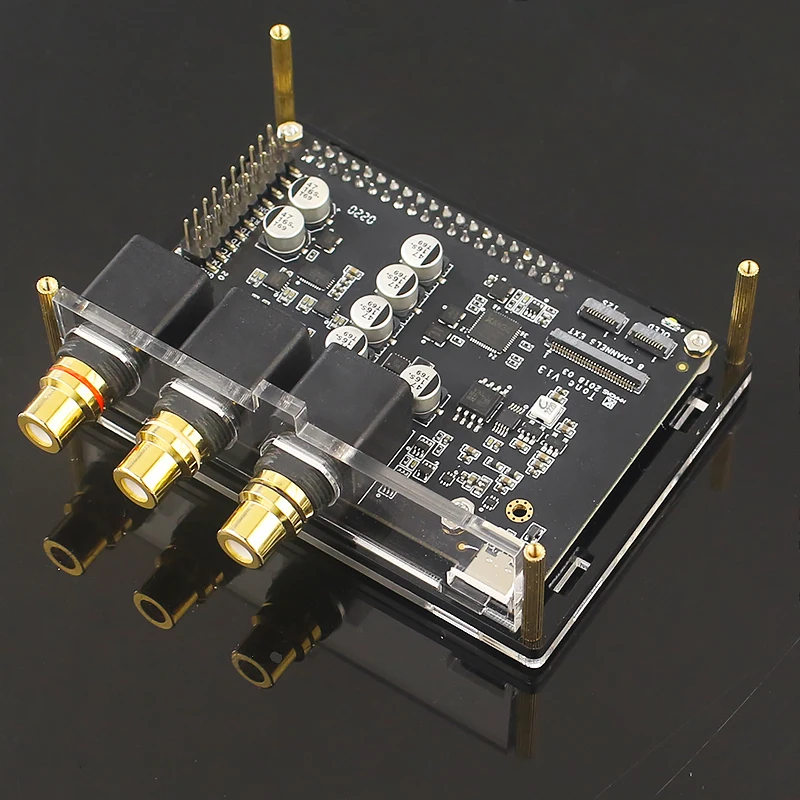

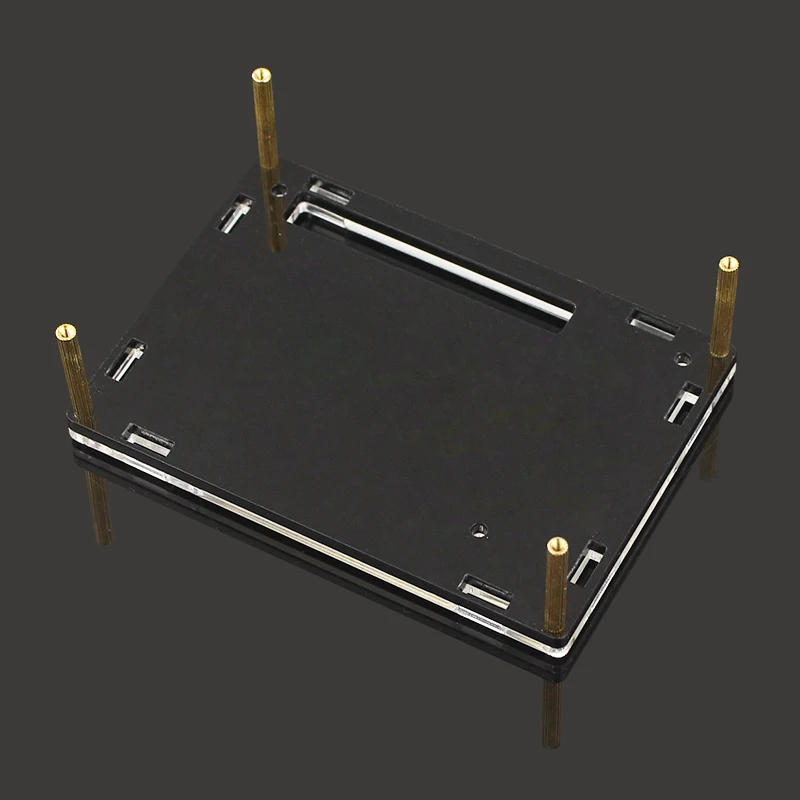

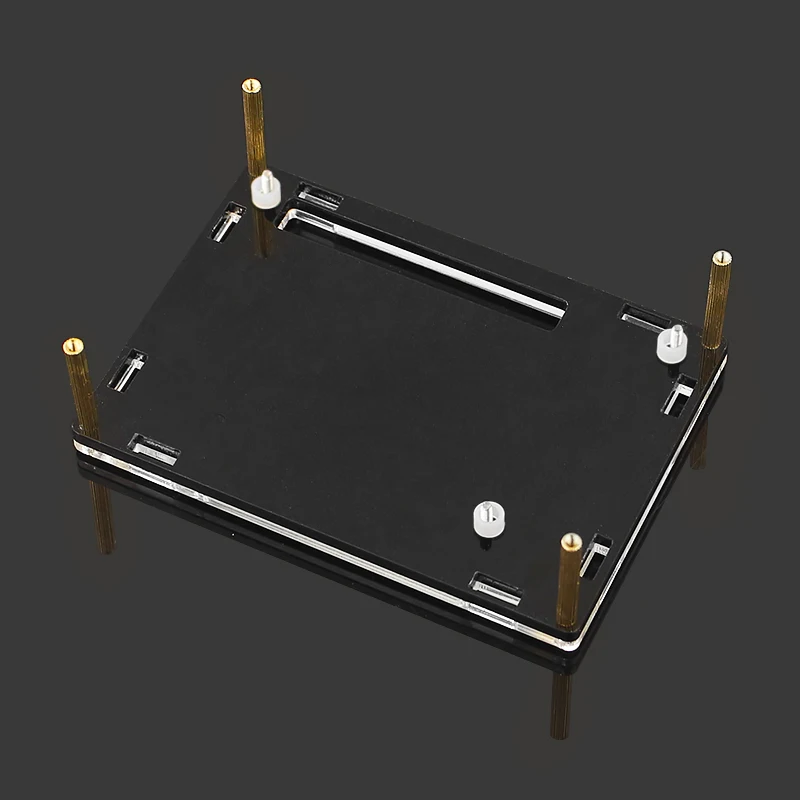

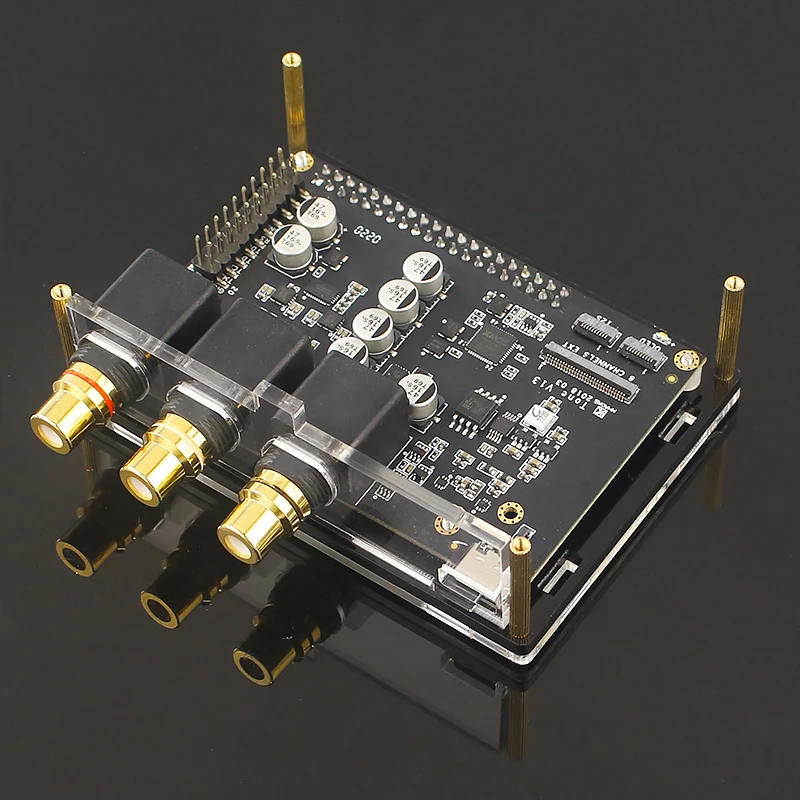

Как собрать

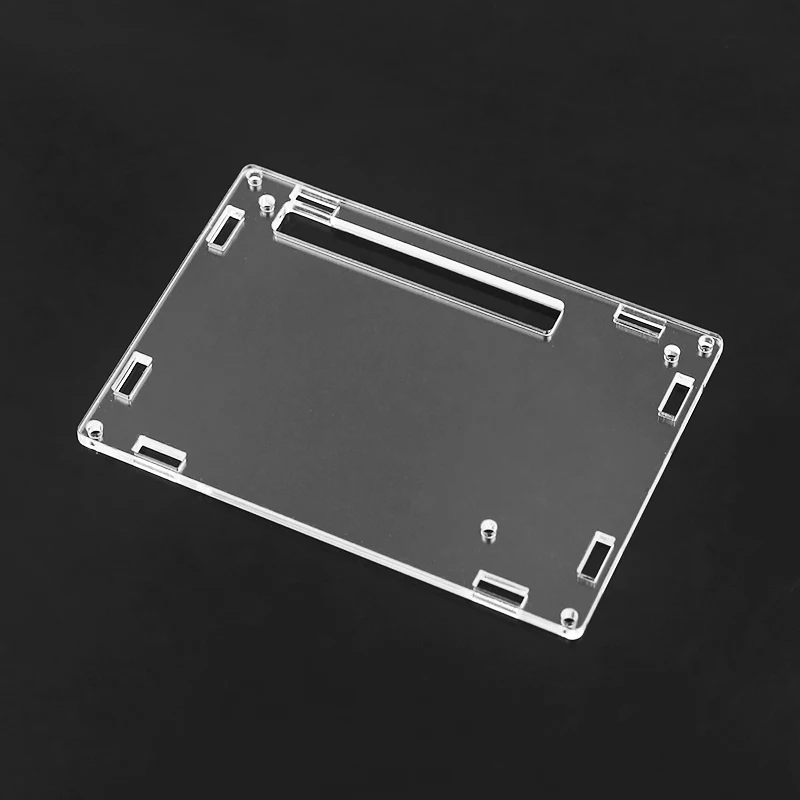

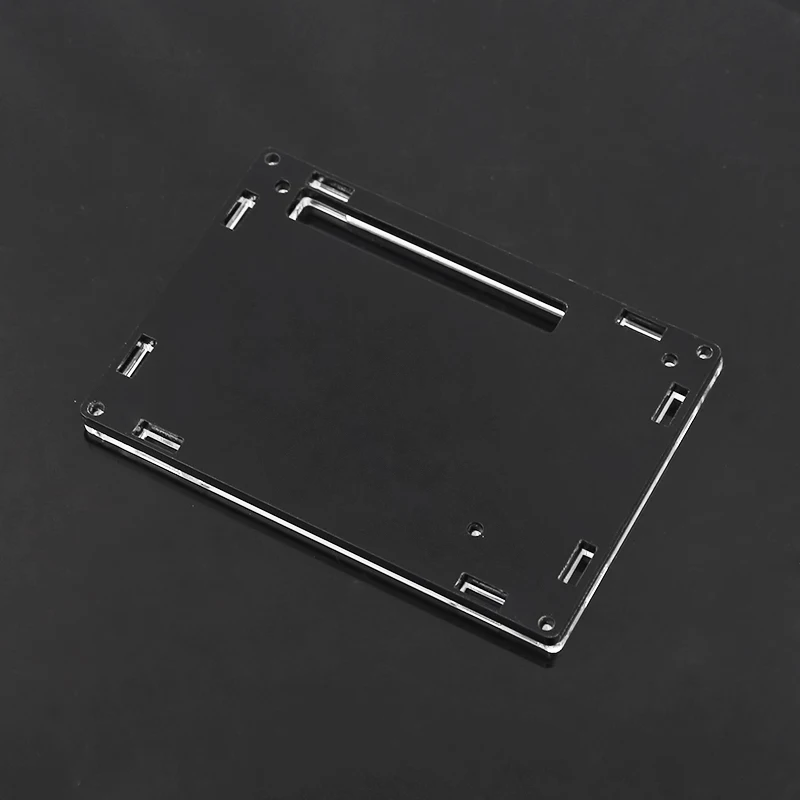

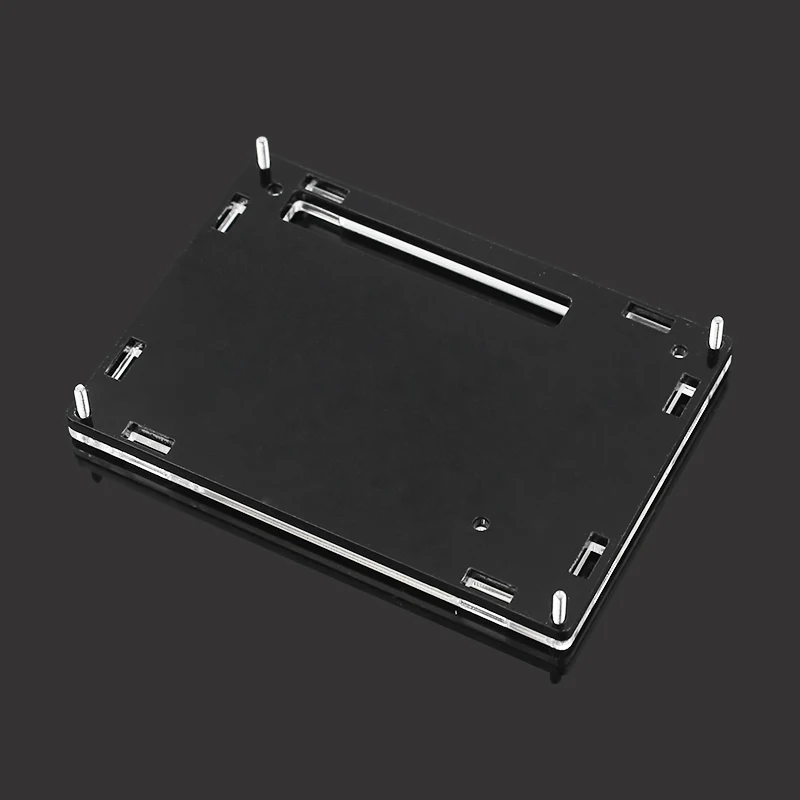

Перед сборкой снимите защитную пленку на чехол.
