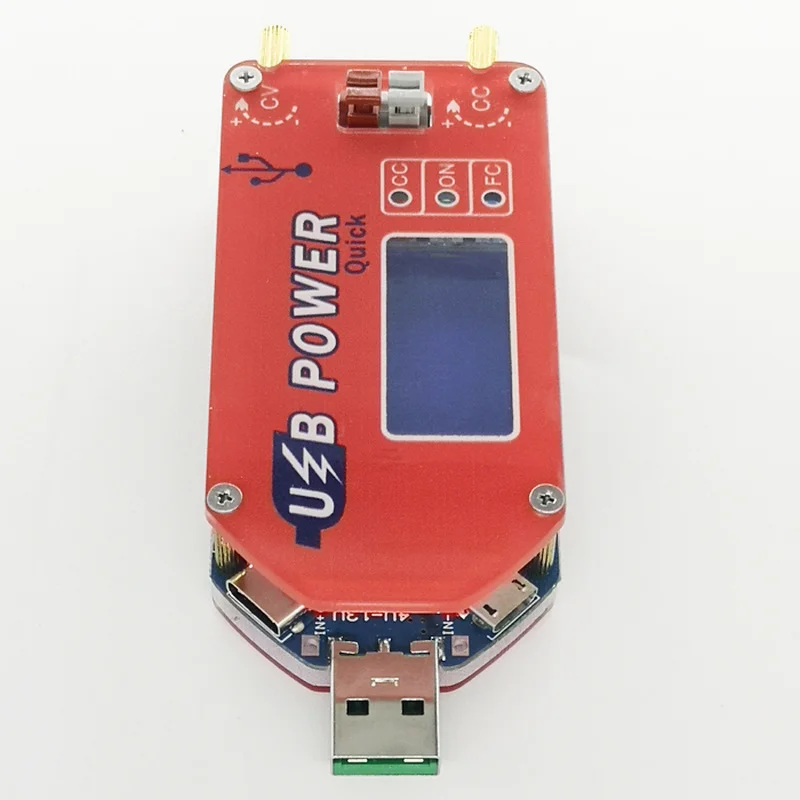

Цифровой дисплей DP3A USB регулируемый силовой модуль DC 1 30 в 15 Вт QC 2 0 3 FCP

---

RM1307731646900459

Приложений

Большой и маленький контроллер скорости вентилятора, USB Регулируемый Настольный небольшой источник питания, USB Регулируемая линия зарядки, маршрутизатор антизатемняющий источник питания в режиме ожидания, мобильная база питания Tmall Wizard (с зарядным устройством), регулируемая линия поддержки USB. В сочетании с сокровищами зарядки, он становится мобильным регулируемым блоком питания, что очень практично.



Использование быстрой зарядки при обмане

Питание от зарядного адаптера 5 В, входной ток составляет 4 а или более, чтобы достигать 15 Вт (с учетом падения напряжения на линии USB, эффективности преобразования модуля и т. д.), обычный адаптер 5 в трудно сделать, Таким образом, модуль обеспечивает быструю зарядку и делает адаптер выходным при высоком напряжении или высоком токе. Обратите внимание, что вы можете выбрать зарядное устройство или зарядное устройство, которое поддерживает протокол быстрой зарядки.!

1. Нажмите и удерживайте кнопку TRIG в течение более 2 секунд, чтобы открыть, вокните на интерфейс выбора протокол быстрой зарядки, и ЖК-дисплей будет отображать имя протокол.

2. Нажмите кнопку TRIG, чтобы выбрать QC2.0, QC3.0, AFC, FCP, SCP, AUTO и OFF. Короткое нажатие, ВКЛ./ВЫКЛ. Или Кнопка выбора, чтобы запустить Протокол. Если триггер успешно работает, он будет отображаться нормально, будет включен синий светильник FC, в противном случае будет отображаться Err, будет выключен синий светильник FC.

3. Нажмите и удерживайте кнопку TRIG более 2 секунд, чтобы выйти из интерфейса быстрой зарядки. Этот протокол запускается каждый раз, когда вы его включаете.

4. Если вы не знаете, какой протокол поддерживает зарядное устройство, вы можете выбрать автоматический режим, модуль автоматически выбирает spoof; Если вы не хотите использовать функцию spoof, вы можете выбрать режим выключения.

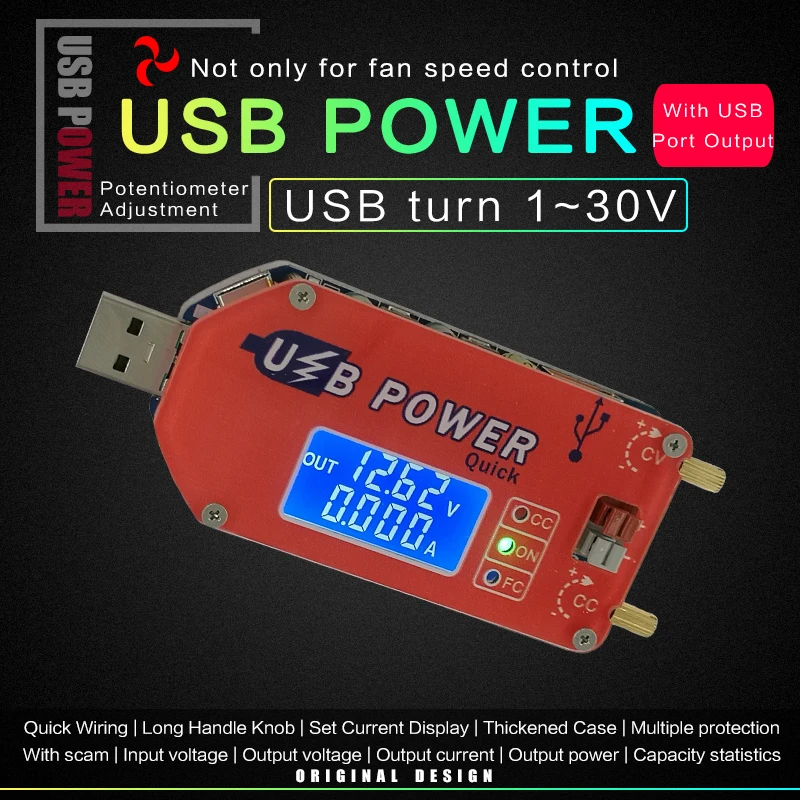

1. Хит продаж

•1. ЖК-дисплей дисплей Входное напряжение, выходное напряжение, ток, мощность, емкость статистики, разрешение напряжения 0,01 V, в настоящее время разрешение 0.001A

• 2. С выходным usb-разъемом, легко подключается к usb-интерфейсным приборам, таким как USB-вентилятор

• 3. Свободный винт, быстрая Клемма, нажимная тяга кабеля, не требует винта, удобная и быстрая.

• Пресс-форма-4. Когда значение контура тока (постоянный ток) устанавливается, нет необходимости короткое подключение, нет необходимости использовать мультиметр, и значение лимитного тока может быть непосредственно отображаться.

• 5. Интеллектуальная функция быстрой зарядки позволяет решить проблему, связанная с недостатком питания на порт USB-входа. Поддерживает основной протокол быстрой зарядки,QC2.0 3,0, FCP SCP AFC,Вы также можете выбрать режим обмана, чтобы не лгать или автоматически выбирать режим обмана.

• 6. Высокая мощность 15 Вт, 2 а тока, используется для регулировки скорости вентилятора, настольного питания, регулируемого зарядного устройства, питания маршрутизатора и т. Д.

• 7. Произвольно Отрегулируйте выходное напряжение, ограничите ток 0-2 А (широкий вход 4-13 в, широкий выход 1-30 в, с любой регулировкой, с защитой от короткого замыкания, короткое замыкание не горит)

• 8. В качестве usb-кабеля для зарядки произвольно регулируйте напряжение зарядки и максимальный зарядный ток (любое напряжение, постоянный ток, защита от обратного потока, для зарядки большинства аккумуляторов)

• 9. Многократная защита (короткое замыкание, Перегрузка по току, перегрев, перегрузка, защита от перенапряжения, зарядка, защита от обратного потока)



2. Параметры продукта

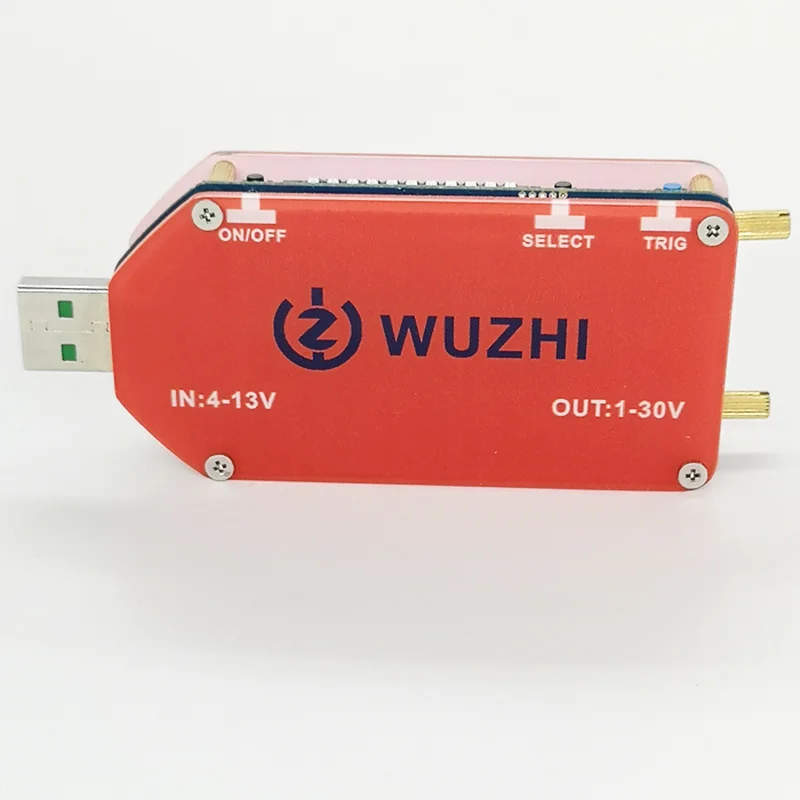

2,1.Входное напряжение: 4-13 в (USB male, MicroUSB, TYEPE-C 3 входных интерфейса)



2,2.Выходное напряжение: 1-30 в(Быстрое выходное напряжение, выход USB-Мама, обратите внимание, что два напрямую подключены, тщательно проверьте выходное напряжение перед подключением к USB-устройству!)



2,3. Выходной ток: 0-2 А (выходной ток в режиме постоянного напряжения адаптируется в соответствии с размером нагрузки, он не регулируется. Если вы установите предельный ток до 1 А, то ток нагрузки больше 1 А, он будет автоматически вставлять в режим постоянного тока. Максимальный выход 1 а)



2,4. Выходная мощность: менее 15 Вт (когда выходная мощность выше 15 Вт, выход автоматически отключается, OPP отображается, и мощность нагрузки снижена, нажмите кнопку ВКЛ/ВЫКЛ, чтобы решить проблему). Когда ток на входе слишком велик, он может не быть долговременным из-за защиты от температуры. Работает на 10 Вт или более.



2,5. Напряжение дисплей: разрешение 0,01 V, завод, точность определения его местонахождения составляет около ± 0,1 V, и нет защищены покупателей откалибровать сам по себе.



2,6. Ток на дисплее: разрешение 0,001a, диапазон 0-2,2a, Заводская точность ± 0,05a, самостоятельная калибровка клиента не требуется.



2,7. Мощность дисплей: 0,00 W-15,00 W



2,8. Температурная защита: когда температура силового элемента выше 100 °C, входите в защиту ОТП, уменьшайте нагрузку, нажмите кнопку вкл./выкл, чтобы решить (питание не будет входить в защиту OT для длительной работы в течение 10 Вт, когда ток на входе больше 3 а) Он может работать в течение длительного времени, обеспечивая защиту от перегрева. Даже если он не достигает 15 Вт, рекомендуется использовать адаптер с функцией быстрой зарядки.



2,9. Рабочий ток: около 30 мА



2,10. Защита от обратного потока зарядки: Да, его можно напрямую подключить к батарее для зарядки, не нужно добавить диод



2,11. Защита от короткого замыкания: Да

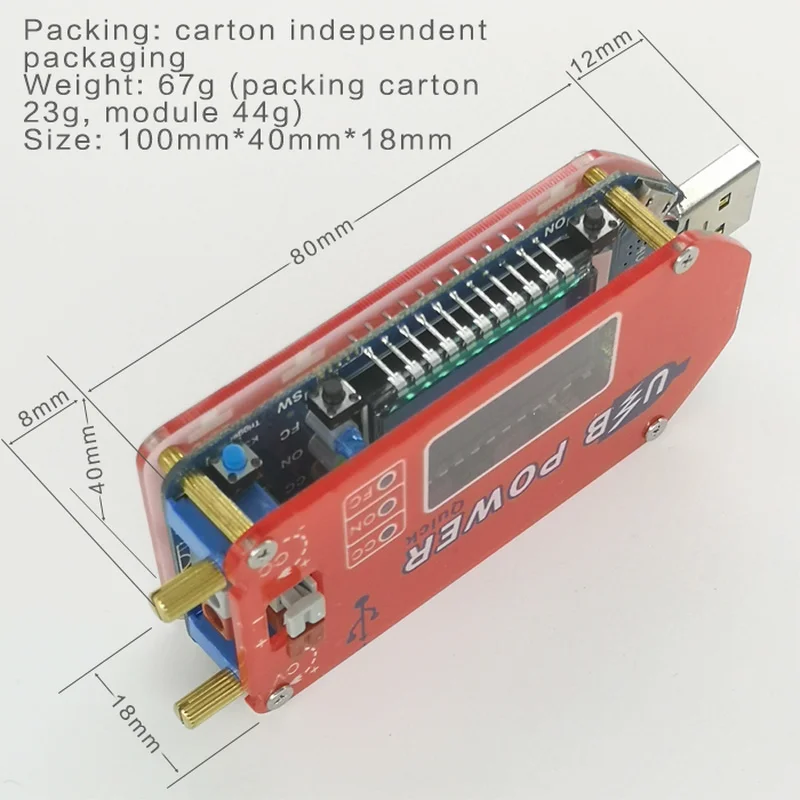

2,12. Вес: 67 г (вес нетто продукта 44 г, коробка 23 г)







3. Описание функций

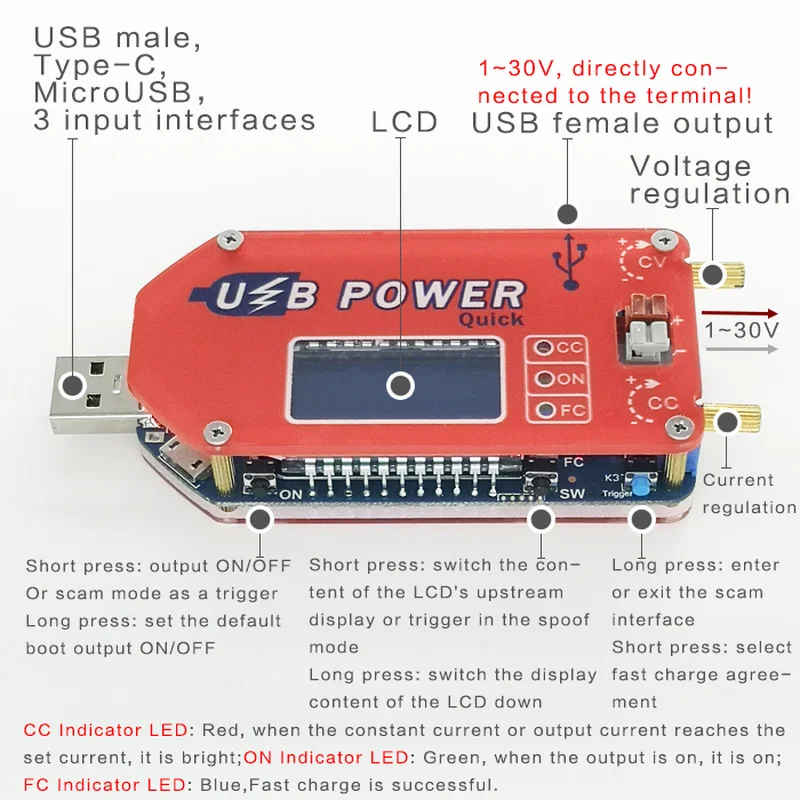

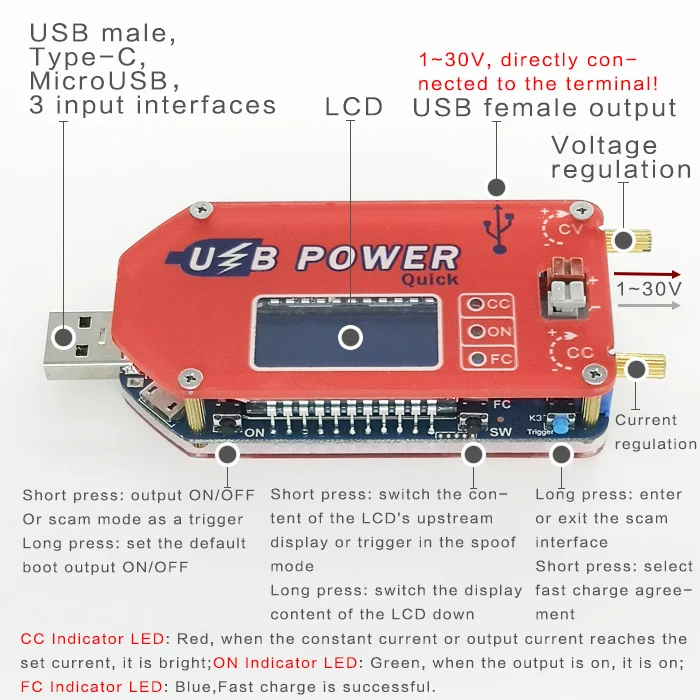

3,1. Кнопка

Кнопка «выбрать»: короткое нажатие-Переключение между входным и выходным дисплеем напряжения; В режиме быстрого выбора протокол зарядки, запуск быстрой зарядки. Длительное нажатие, переключение между выходным током, выходной мощностью и отображением показателей емкости;

Кнопка «Вкл/Выкл»: короткое нажатие-управление выходом, которое необходимо включить или выключить; В режиме выбора протокол быстрой зарядки, запуск быстрой зарядки; Выход из интерфейса защиты. Нажмите и удерживайте кнопку нажатой, чтобы установить выходную мощность по умолчанию, вкл. ВЫКЛ./вкл., нажмите и удерживайте кнопку нажатой, чтобы высвободить более 3 сек. Дисплей вкл. Означает, что выходная мощность каждого выключателя по умолчанию. Выключение Дисплея означает, что каждый раз, когда питание, не выключается.

Кнопка TRIG: Нажмите и удерживайте нажатой и выходите из интерфейса выбора стандарта быстрой зарядки. Короткое нажатие, чтобы выбрать протокол быстрой зарядки.

3,2. Ручка потенциометра

Потенциометр регулировки тока CC вращается по часовой стрелке, чтобы увеличить предельное значение тока. Когда ток нагрузки достигает предельного тока, он входит в состояние постоянного тока (обратите внимание, что в режиме постоянного напряжения Выходной ток зависит только от нагрузки и изменяется в соответствии с нагрузкой. Когда выходной ток достигает предельного тока, красный светильник является режимом постоянного тока);

Потенциометр регулировки напряжения CV вращается по часовой стрелке, чтобы увеличить выходное напряжение.

3,3. Световые индикаторы

CC-светильник с индикатором постоянного тока, яркий, когда постоянный ток (красный);

Индикатор состояния на выходе (зеленый);

FC-светильник с индикатором декорации быстрой зарядки (синий светильник), поддержка быстрой зарядки после удачного обмана.

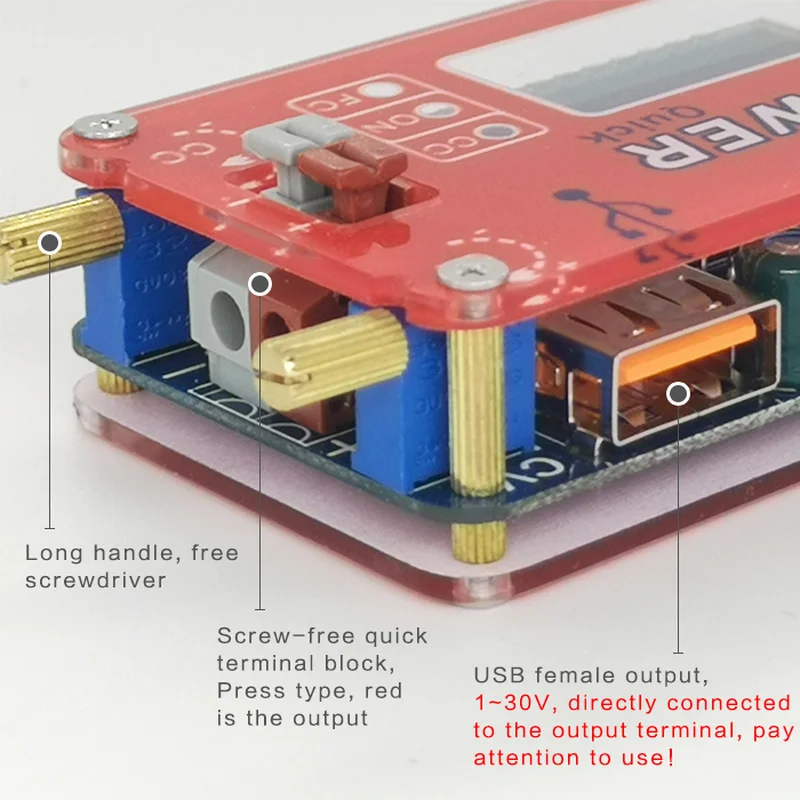

3,4. Порты ввода и вывода

Входная сторона-левая сторона, разъем USB male, разъем Micro USB, type-c выбираются в качестве входов;

Выход-правая сторона, гнездо USB и быстрый выход проводки, обратите внимание, что два напрямую подключены, напряжение всегда одинаковое.
