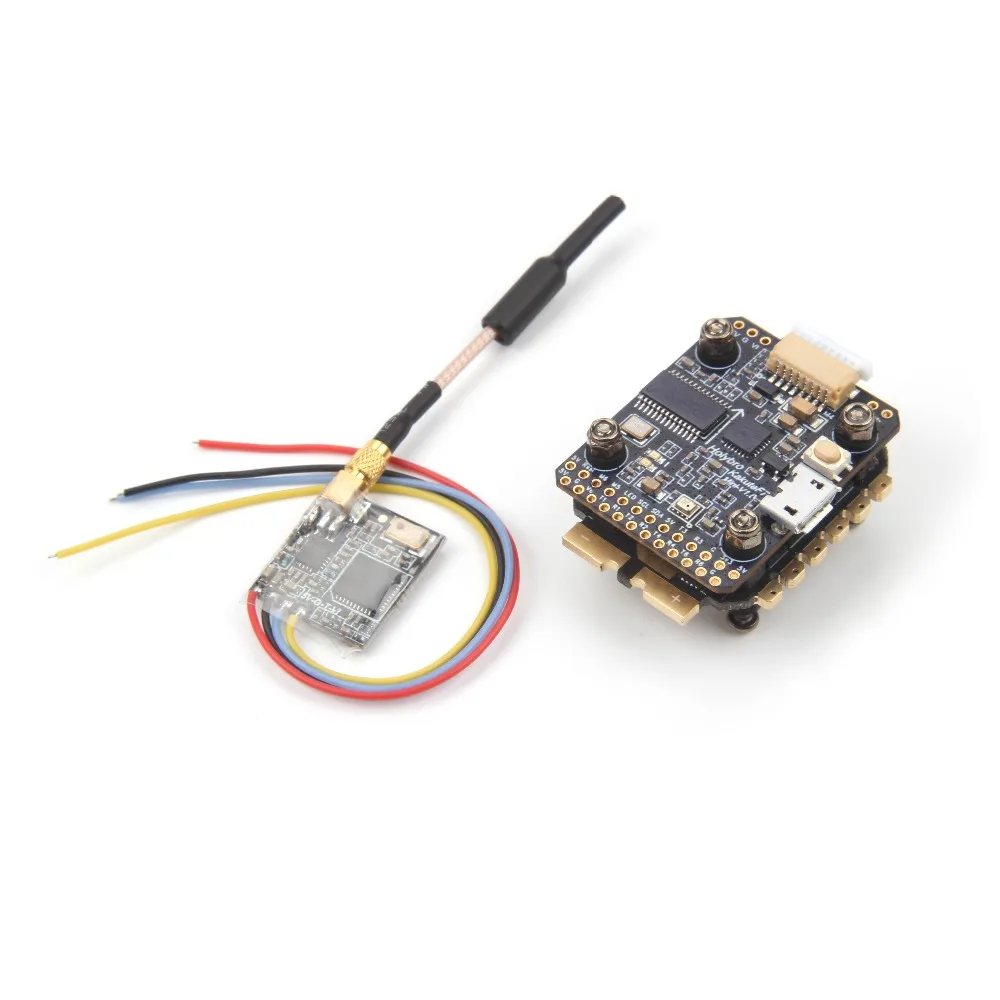

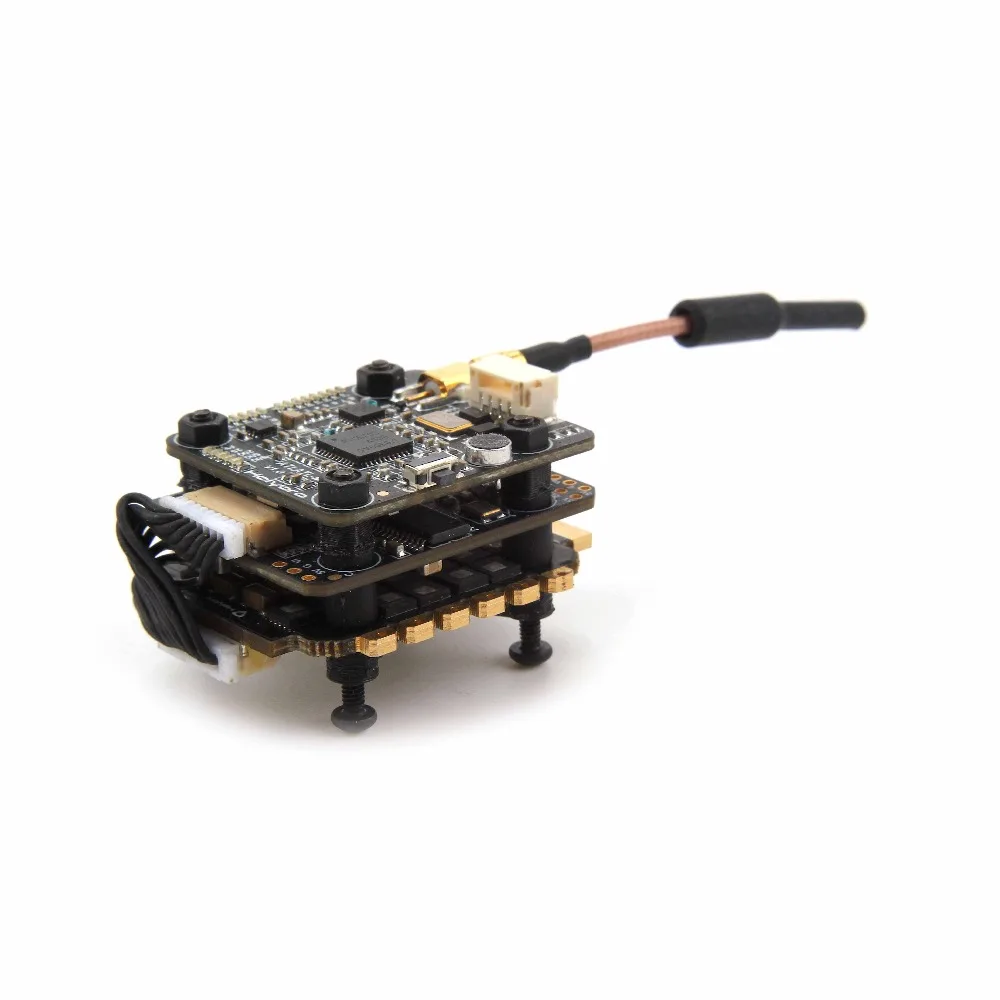

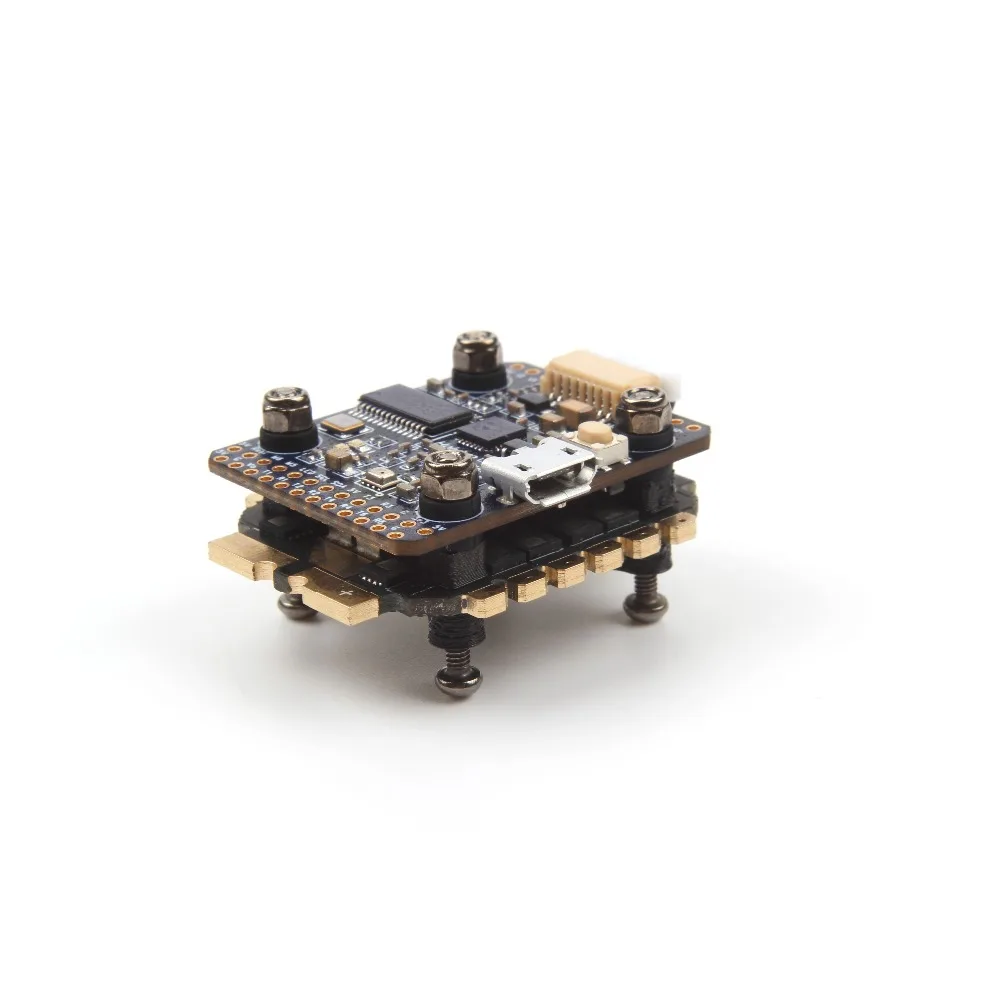

Holybro Kakute F7 mini V3 Контроллер полета и Tekko32 F3 4in1 45A ESC upgrade & Atltal HV Micro VTX Combo Stack 20*20

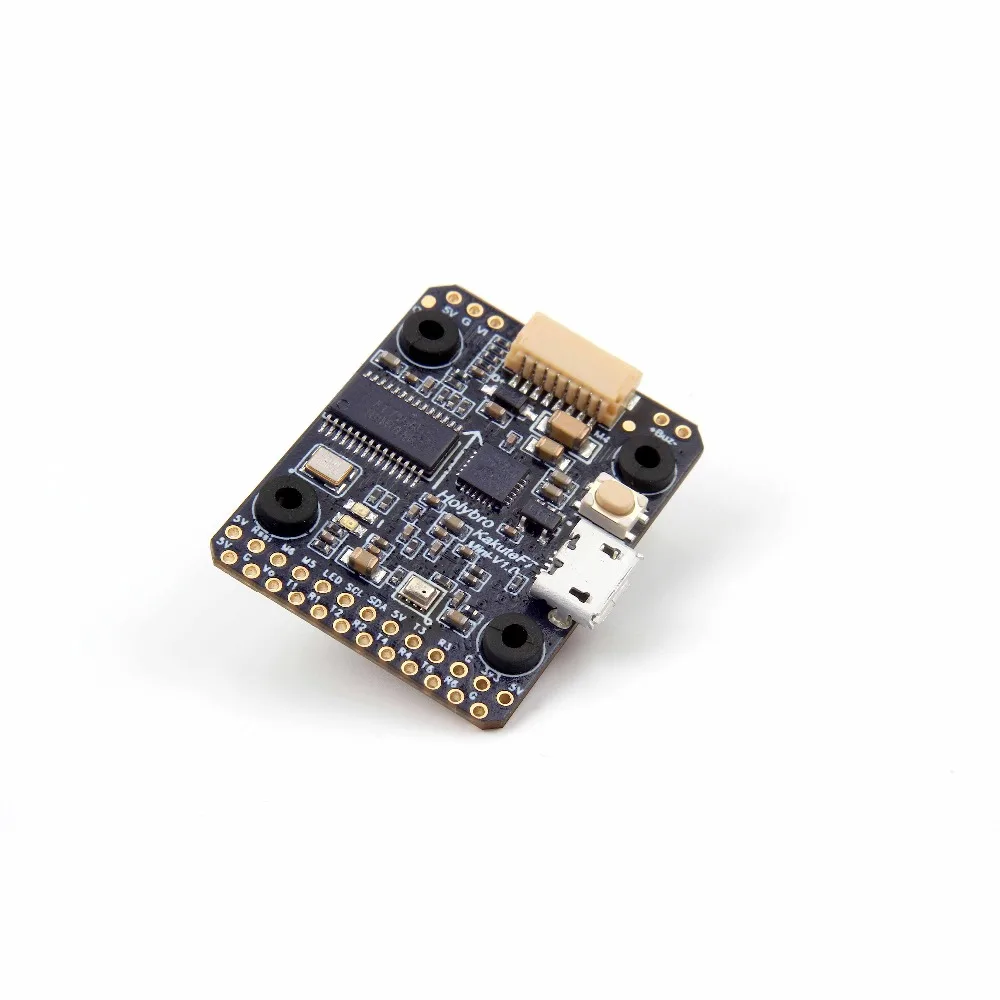

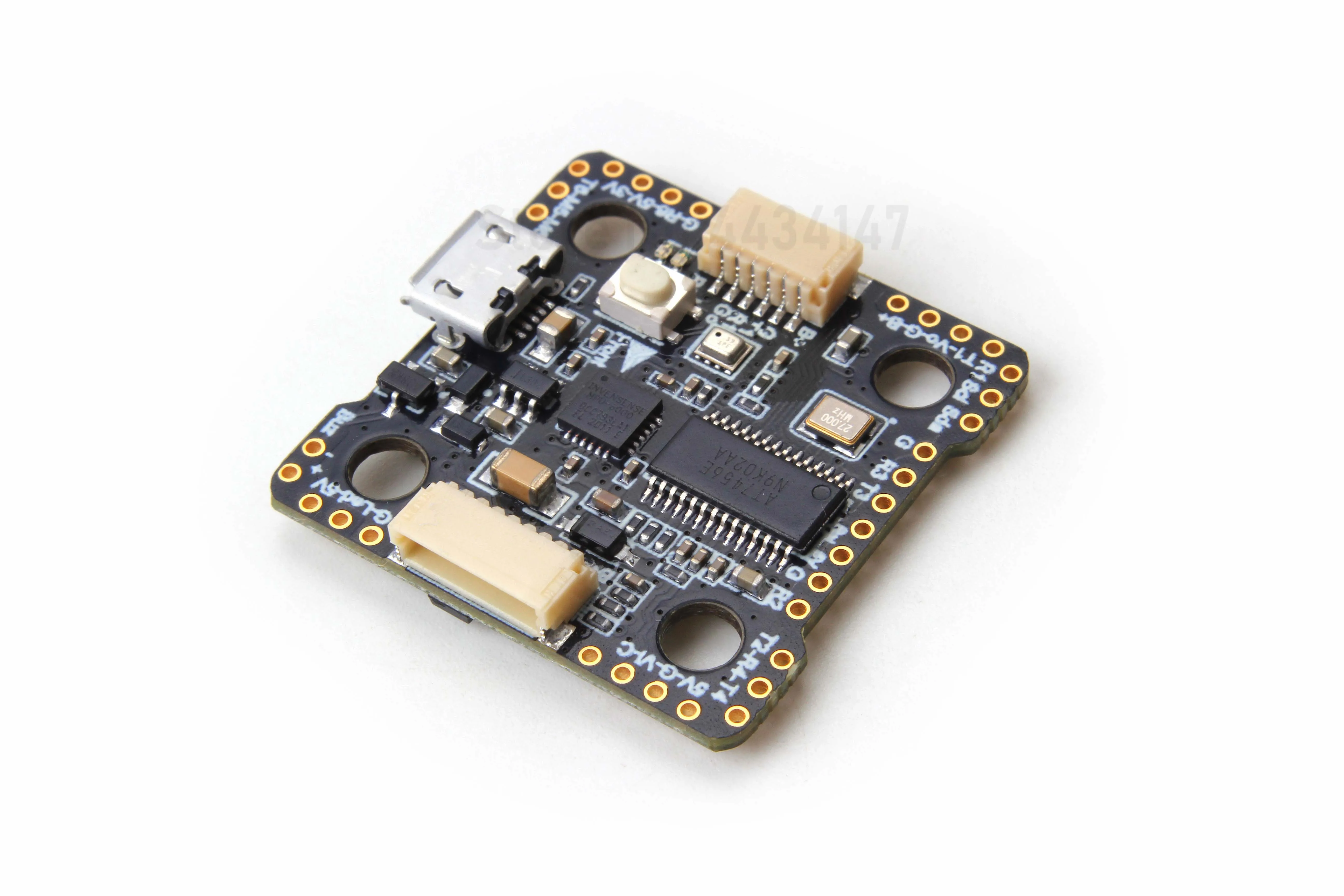

Kakute F7 mini V3

Характеристики:

• MCU: STM32F722RET6 32-битный процессор, 216 МГц, 256 Кбайт RAM, 512 Кбайт Flash

• IMU: MPU6000 (SPI)

• Барометр: BMP280

• Драйвер USB VCP (все UARTs можно использовать одновременно; USB не занимает UART)

• 5 аппаратных средств UARTS (UART1,2,3,4,6)

• Поддерживает только серийные приемники (SBUS, iBus, Spektrum, Crossfire). Приемники PPM и PWM не поддерживаются.

• Onbord 16 мегабайт для Blackbox logging

• Выход питания 5 В: 1.0A max

• 3,3 В Выходное напряжение: 0,2a Макс.

• Размеры: 30x30 мм

• Монтажные отверстия: Стандартный 20 мм квадратный центр отверстий

• Вес: 4 г

Схема Pinout:

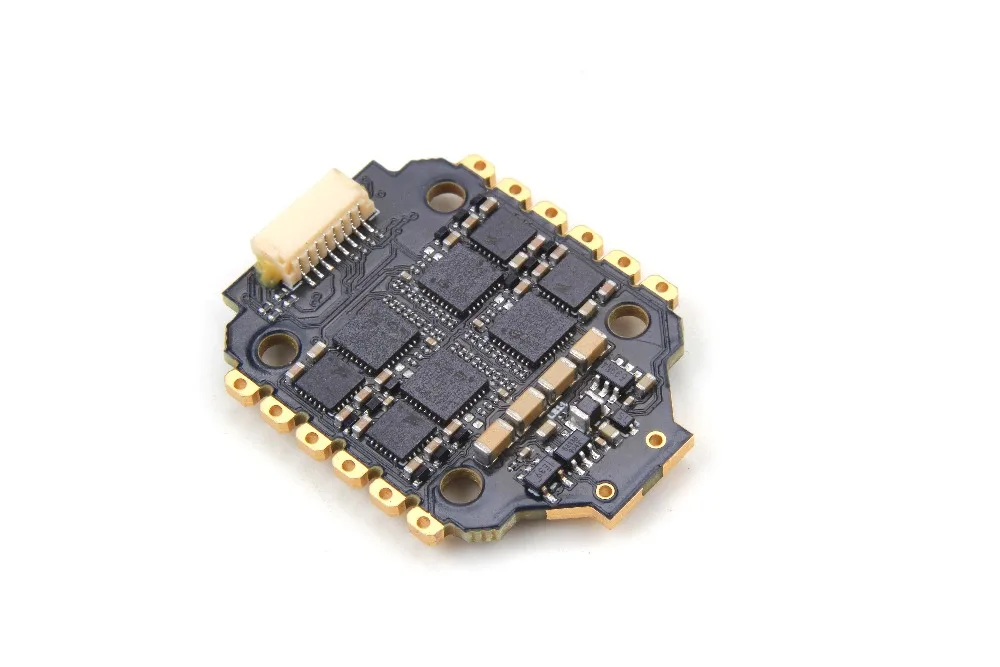

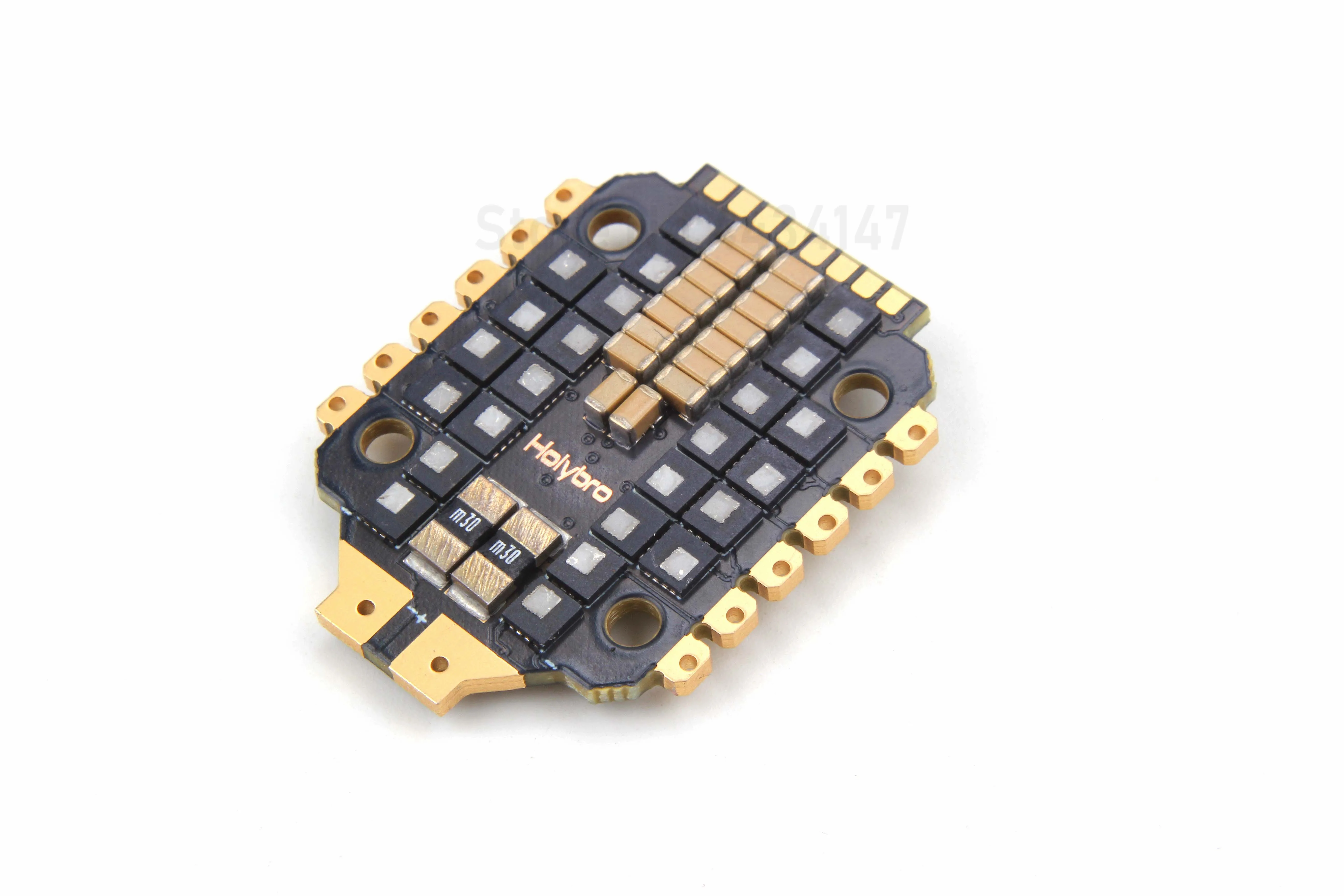

Tekko32 F3 4в1 45A mini ESC

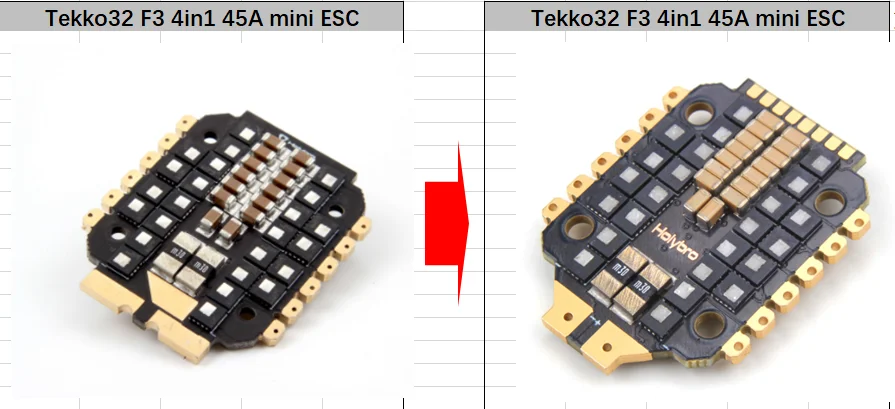

Новейший Tekko32 F3 4in1 mini ESC получил некоторые улучшения в своей производительности:

1) Улучшенный BEC, Выдерживает напряжение до 80 В.
2) первый blheli32 ESC на рынке по умолчанию PWM выход 96K дает вам более плавный и тихий опыт.
3) монтажное отверстие было изменено на м3 с антивибрационной силиконовой прокладка.
4) Дополнительный коврик паяльный (ы) в наличии. (см. Карту контактов ниже)


BLHELI32 / F3 MCU/4x 45A

Новый BLHELI32 ESC с F3 MCU, обеспечивает более плавное управление и более высокую скорость отклика. 4x 45A F3 BLHELI32 ESC в стандарте 20x20. Поддерживает до 50A burst и 45a продолжить.


Спецификация:

• F3 MCU, работает в два раза быстрее, чем F051

• 32bit ESC с прошивкой BLHELI32

• Поддерживает 3-6S lipo вход

• PWM вход, поддержка TLM

• Выходное напряжение (VBAT)

• Без BEC

• Поддерживает oneshot / Multishot / Dshot PWM

• Поддерживает демпфированный светильник

• Крышка для 6s (470uf 35v для использования 6s)

• Монтажные отверстия M3, 20x20mm

• Размер: 30x38 мм

• Вес: 7,6 г

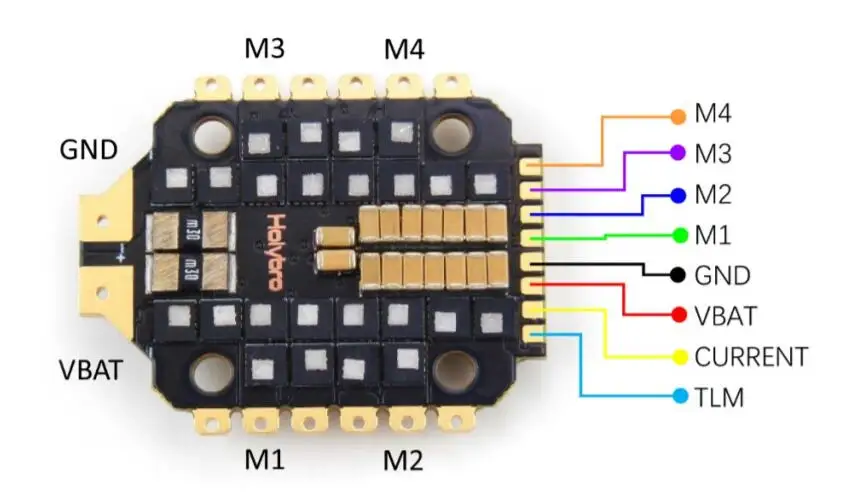

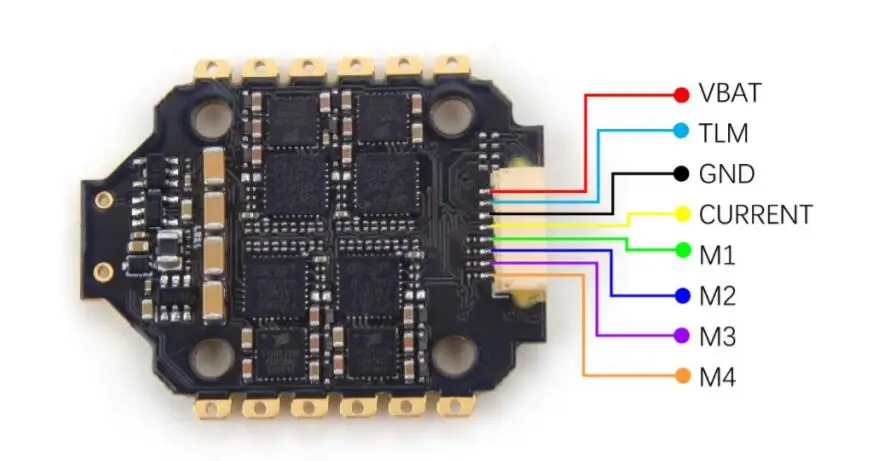

Контактная карта:

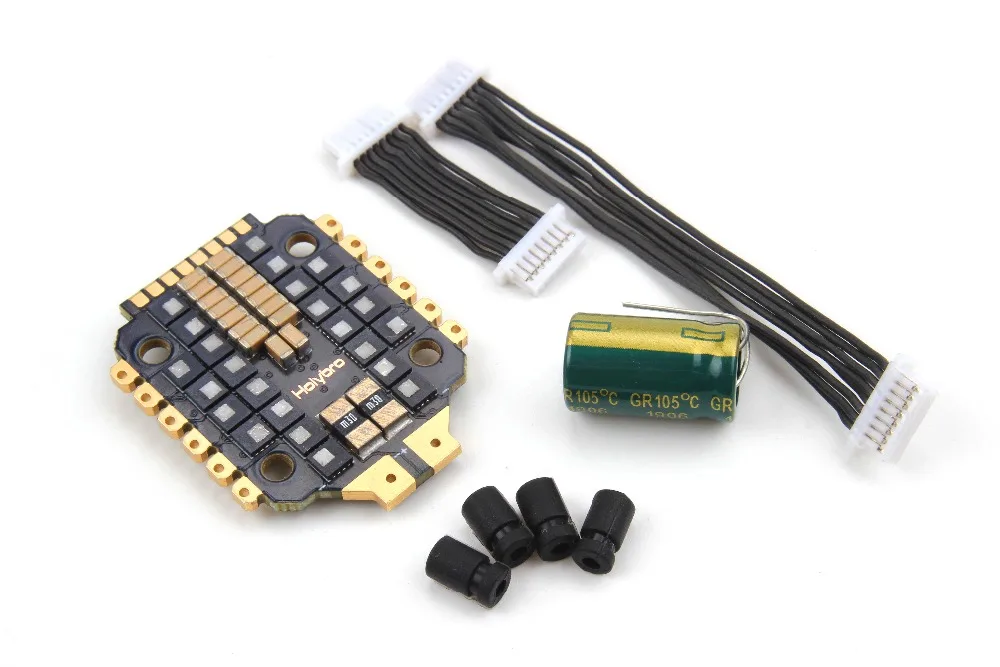

Посылка включает в себя:

Tekko32 F3 4в1 45A mini ESC * 1
M2 Антивибрационная силиконовая прокладка вставка * 4
Электролитический Емкость: 470 мкФ 35 в * 1
8pin до 8pin 1 мм Шаг 65 мм кабель * 1
8pin до 8pin 1 мм Шаг 25 мм кабель * 1

Некоторые советы:

• Обзор прошивки BLHeli_32 ESC

• GitHub

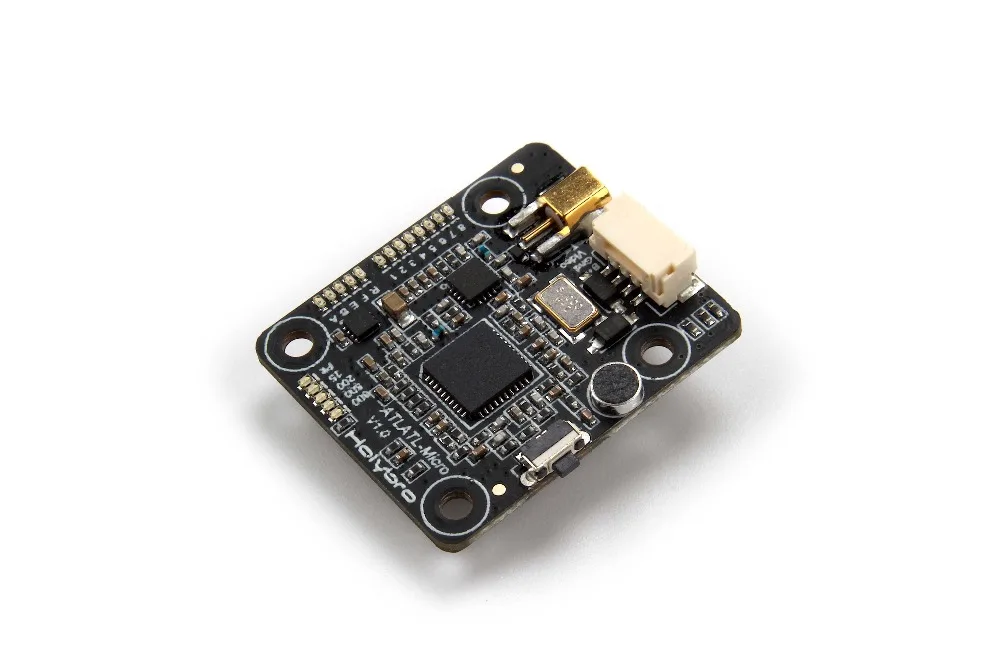

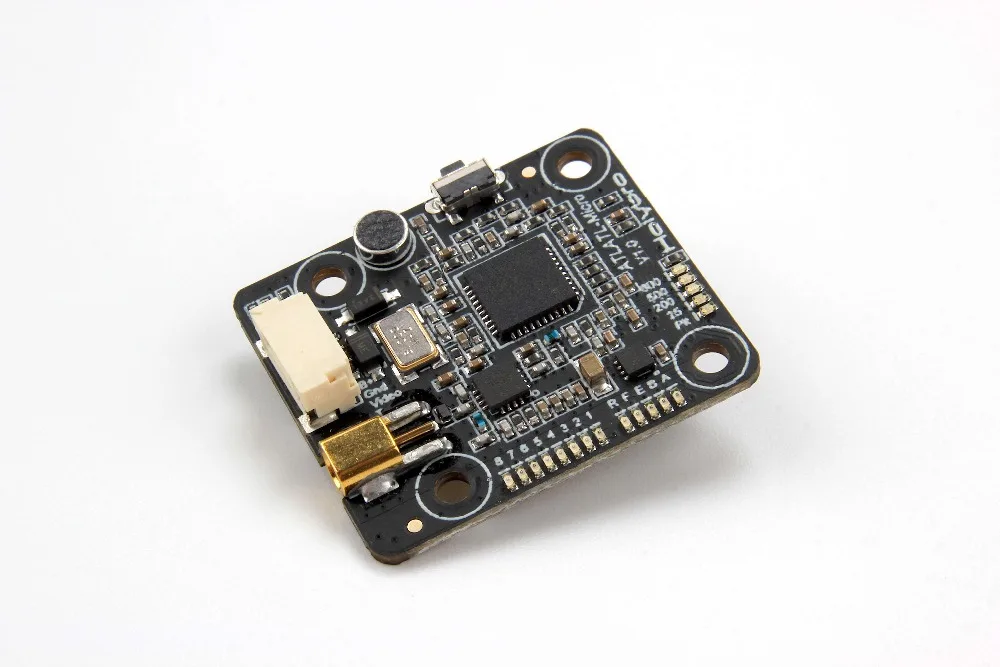

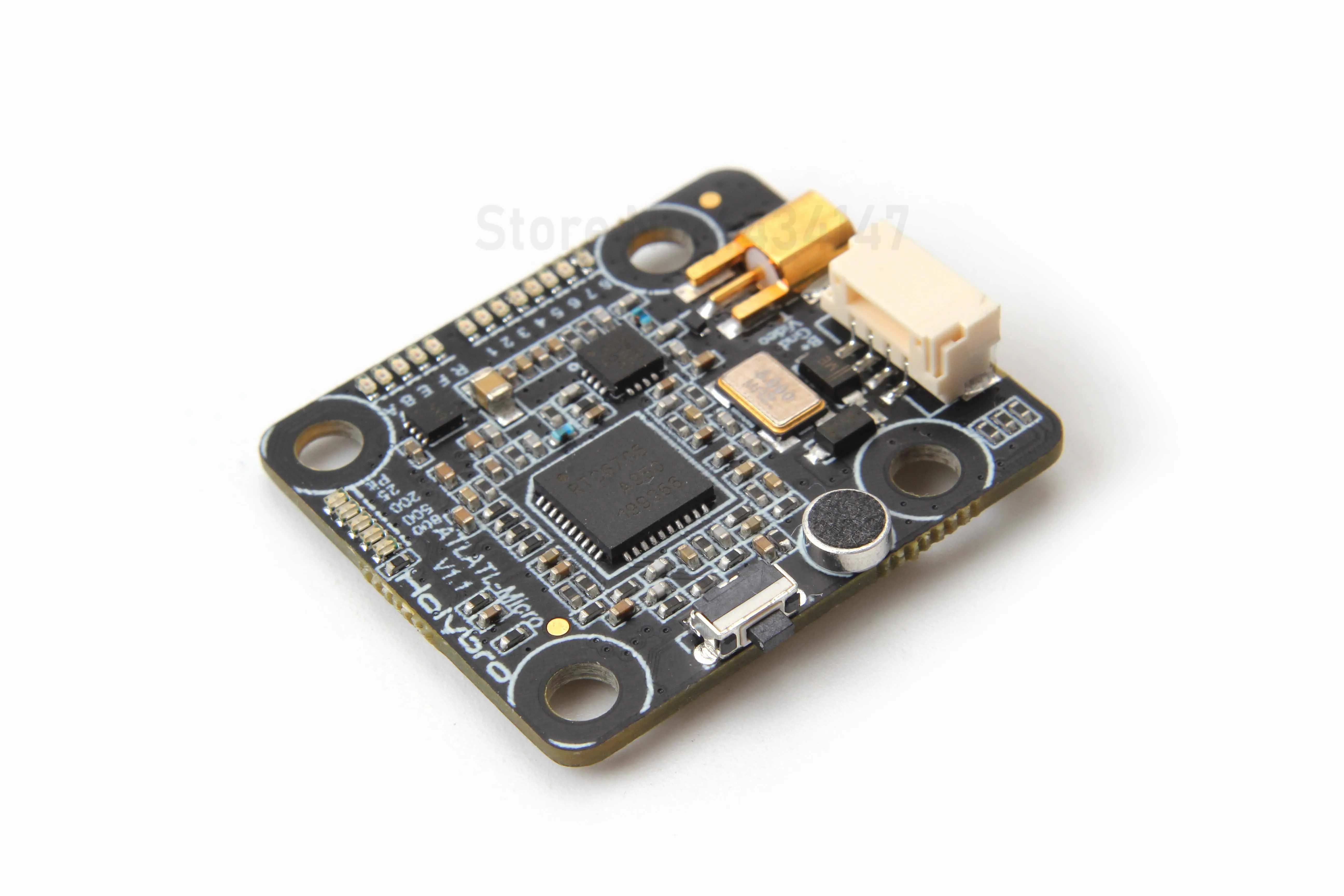

Atlatl HV Micro

Особенности

• Совместим со всеми основными приемниками FPV от поставщиков, таких как Fatshark, ImmersionRC и т. д.

• Поддерживает стандартный 40-канальный набор: band A, B, E, Fatshark и Raceband.

• Вход SmartAudio позволяет дистанционно управлять контроллером полета. Измените канал, мощность передачи и многое другое от Betaflight OSD, usb-порт контроллера полета, скрипт Taranis Lua и многое другое.

• Все параметры контролируются нажатием кнопки на боковой части устройства, в случаях, когда SmartAudio не используется.

• Разъем MMCX является прочным и простым в использовании. Рассчитано на 100 циклов вязки. Простая и быстрая смена антенны. Больше нет рваных разъемов UFL.

• Светодиодный индикатор для канала, полосы и мощности. Позволяет легко проверить параметры vTX, просто взглянув на quad.

• Переменная мощность передачи от 25 МВт до 800 МВт. Используйте 25 МВт для гонки, а затем легко Переключитесь на 800 МВт для фристайла.

• 0,5 mW настоящий питательный режим позволяет безопасно заряжаться без риска выбивать других пилотов из воздуха.

• Встроенный микрофон, так что вы можете слушать ваши двигатели во время полета, независимо от того, как далеко вы летите.

• Стандартный форм-фактор 26 мм позволяет установить Atlatl непосредственно на стек полетного контроллера.

Технические характеристики

• Выходная мощность: 0,5 мВт (режим Пита), 25 МВт, 200 МВт, 500 МВт, 800 МВт
• Аудио: 6,5 МГц моно
• Разъем антенны: MMCX
• Входное напряжение: от 7 до 28 вольт (2-6S LiPo)
• Размеры: 30x26x7мм
• Монтажные отверстия: Стандартный 20 мм квадратный центр отверстий
• Вес: 3,6 г

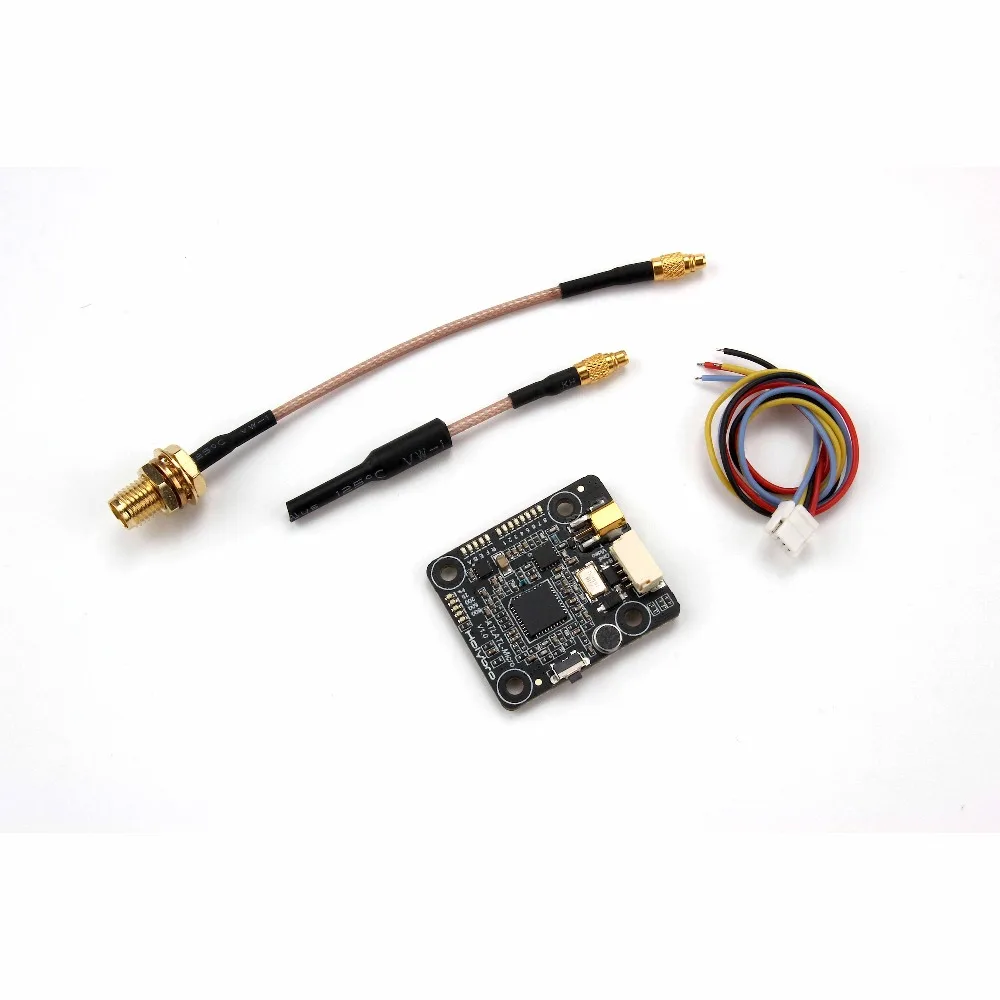

Посылка включает в себя:

Плата VTx * 1
80 мм SMA--MMCX кабель * 1
60 мм антенна * 1
150 мм 4pin JST GH провод * 1

Руководство:

Руководство Holybro Kakute F7 mini V2
