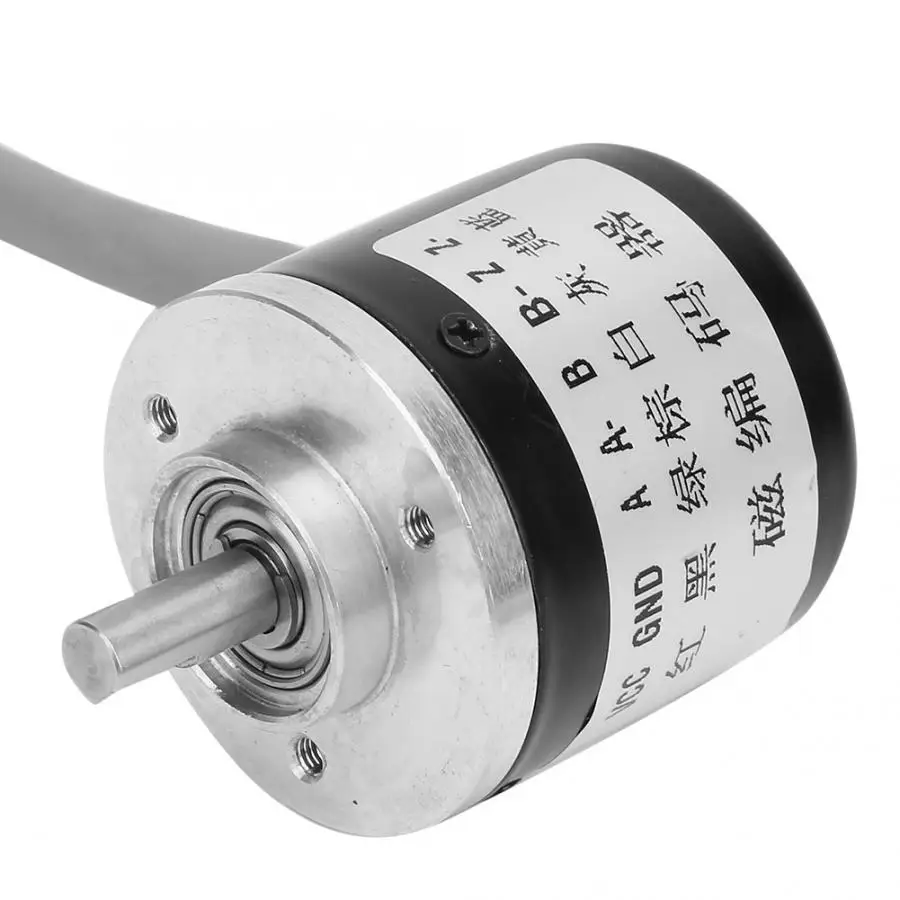

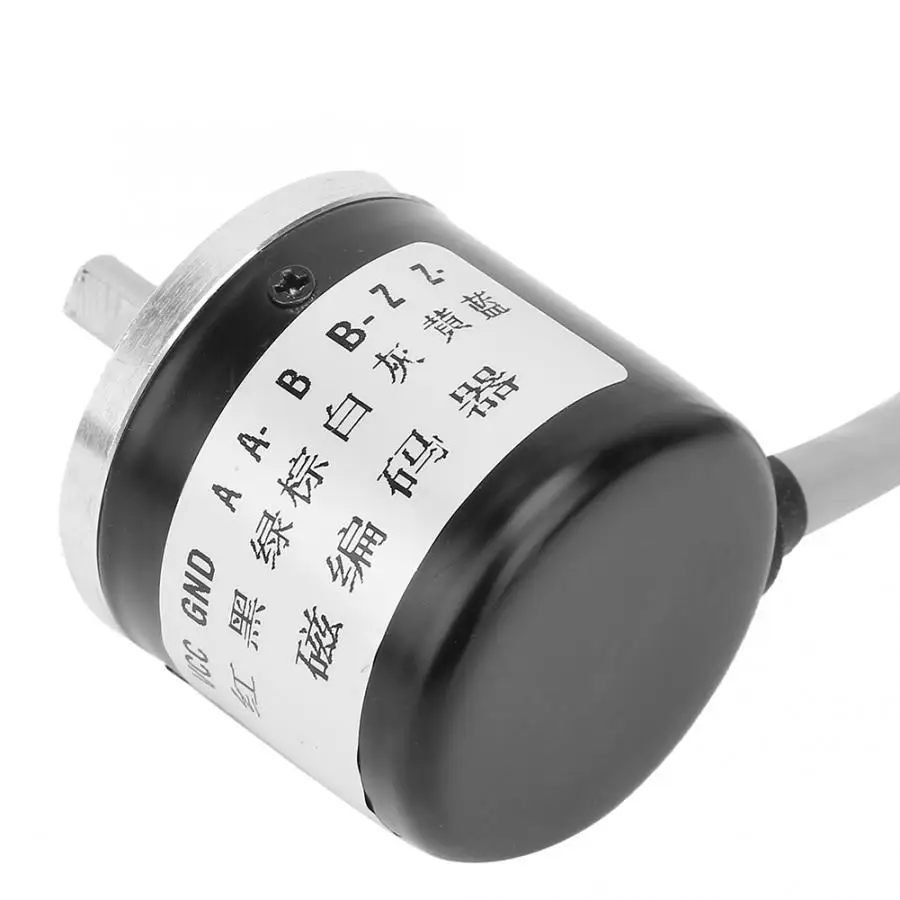

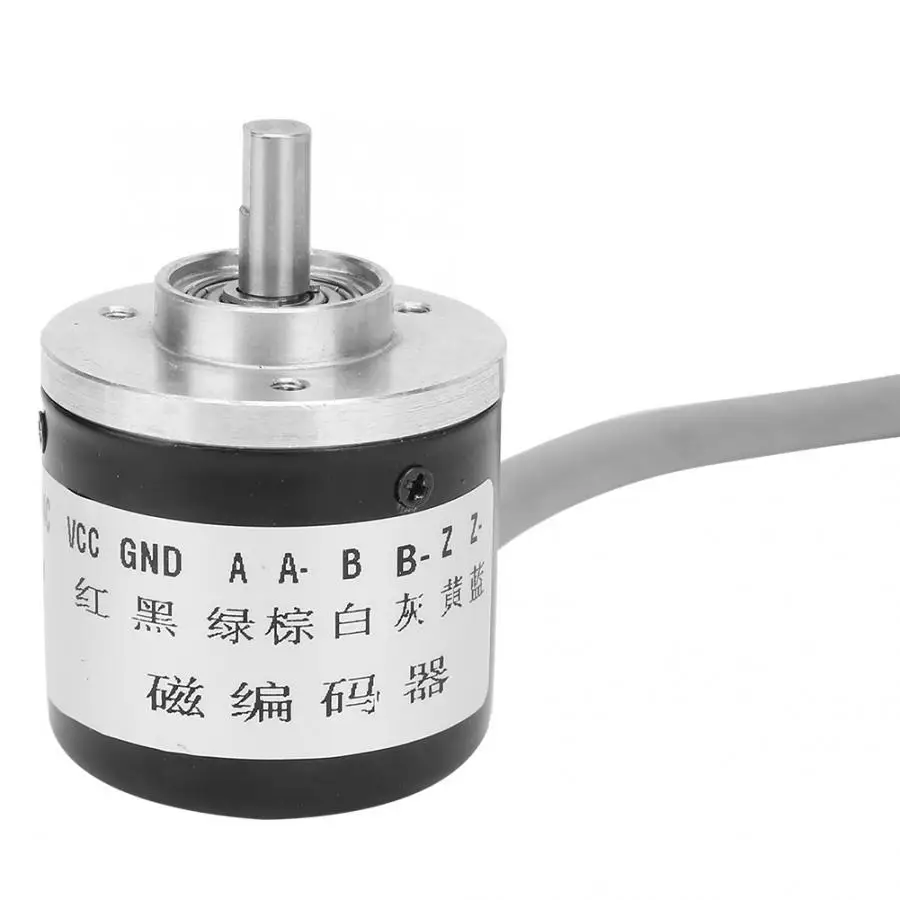

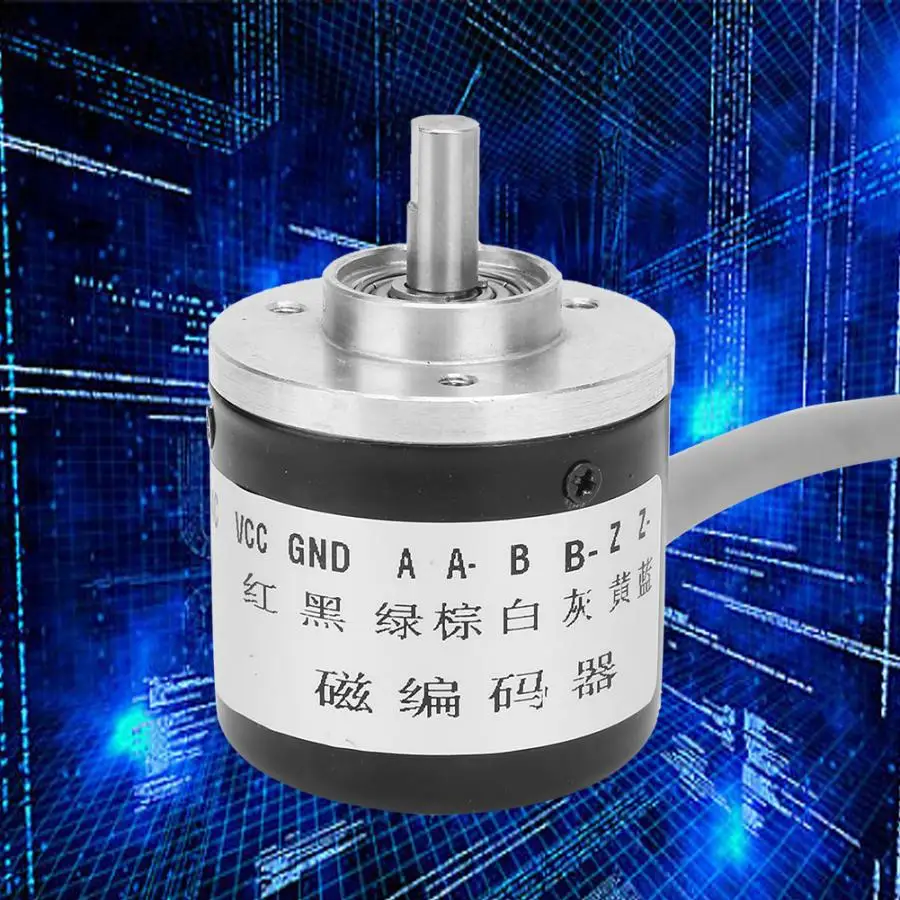

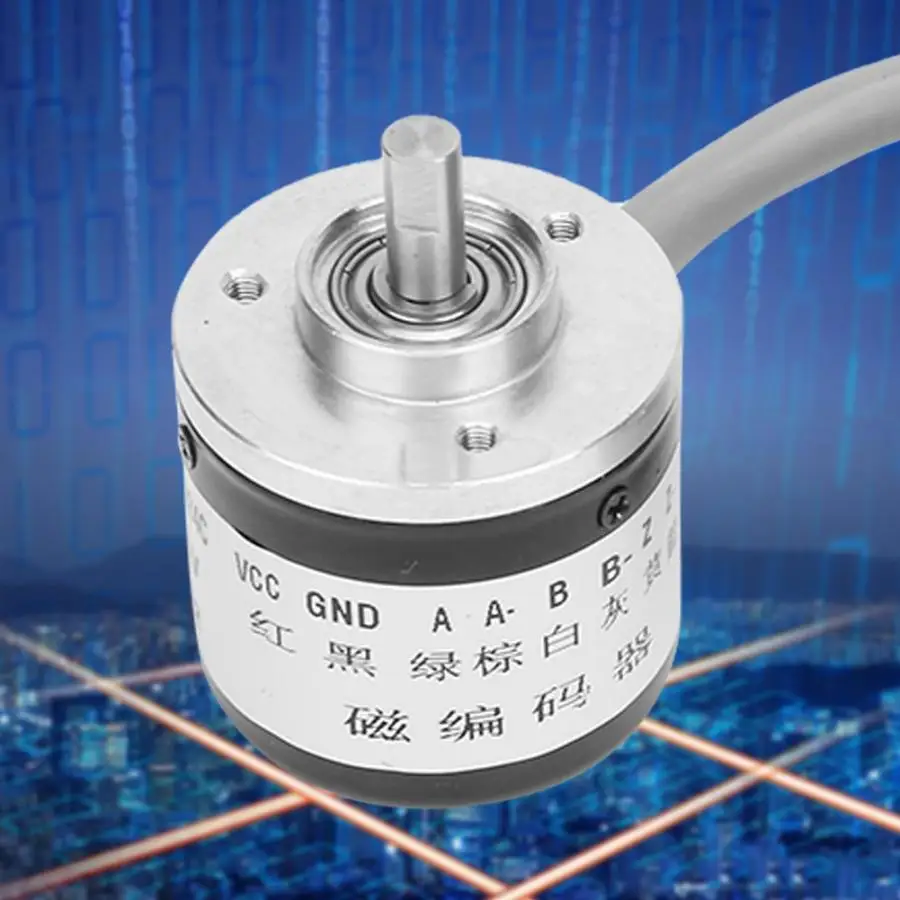

Магнитный энкодер постоянного тока 5 В 38 мм 1024 импульсов инкрементный Поворотный

Магнитный энкодер постоянного тока 5 В 38 мм 1024 импульсов инкрементный Поворотный

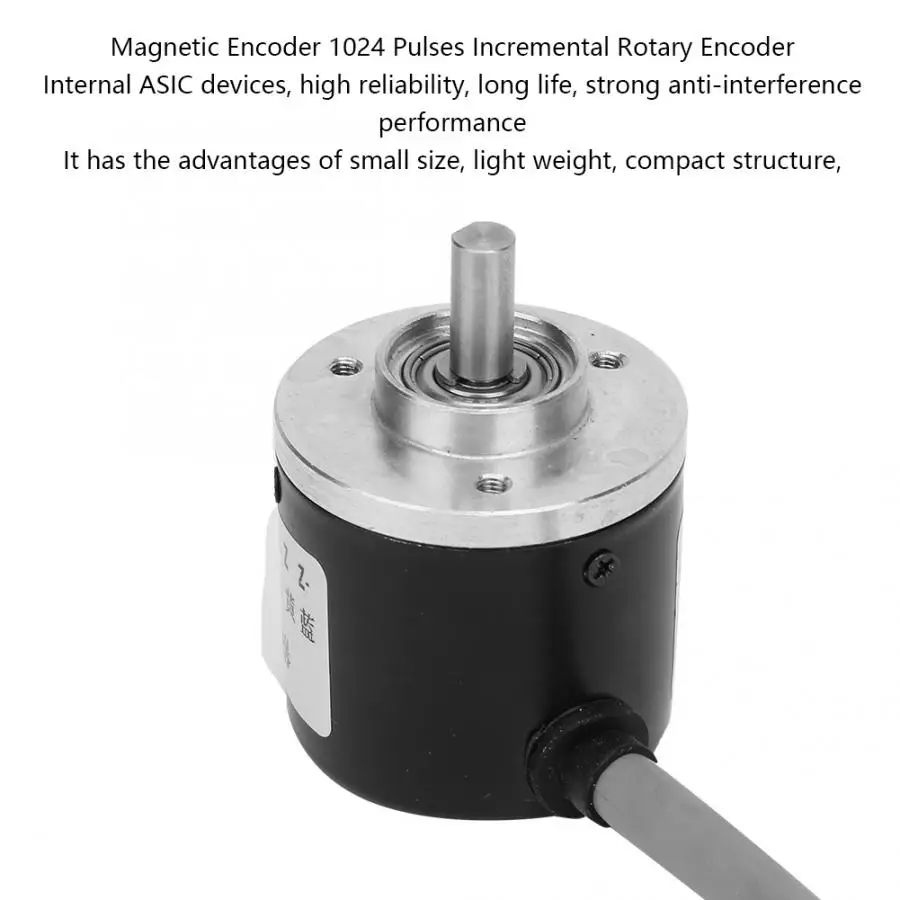

38 мм магнитный кодер 1024 импульсов инкрементный роторный кодер DC5V

Особенности:

• Он имеет преимущества небольшого размера, легкого веса, компактной конструкции, легкой установки и т. д.
• Применение: подходит для интеллектуального управления различными измерениями смещения, Автоматическая замшевая машина с фиксированной длиной, стальной контроллер для резки фиксированной длины, человеческое тело, весы, робот для соревнований студентов колледжа и т. д.
• Внутренние ASIC устройства, высокая надежность, длительный срок службы, сильная защита от помех
• Шпиндель из нержавеющей стали с более высокой стабильностью и защитой, металлический корпус более прочный ударопрочный.
• Выходной режим: выходное напряжение, выход коллектора, дополнительный выход, push pull выход, выход длинного привода, дифференциальный выход, выход вилки

Параметры:

Модель: HAJ1024

Режим индикации: Бесконтактный

Выходной режим: выходное напряжение, выход коллектора, дополнительный выход, push pull выход, выход длинного привода, дифференциальный выход, выход вилки

Выходная Фаза: A, B

Внешний диаметр: 38 мм

Диаметр оси: 6 мм

Стандартный длина проводка провода: 1,2 м

Разрешение (пульс/вращение) : 1024P/R

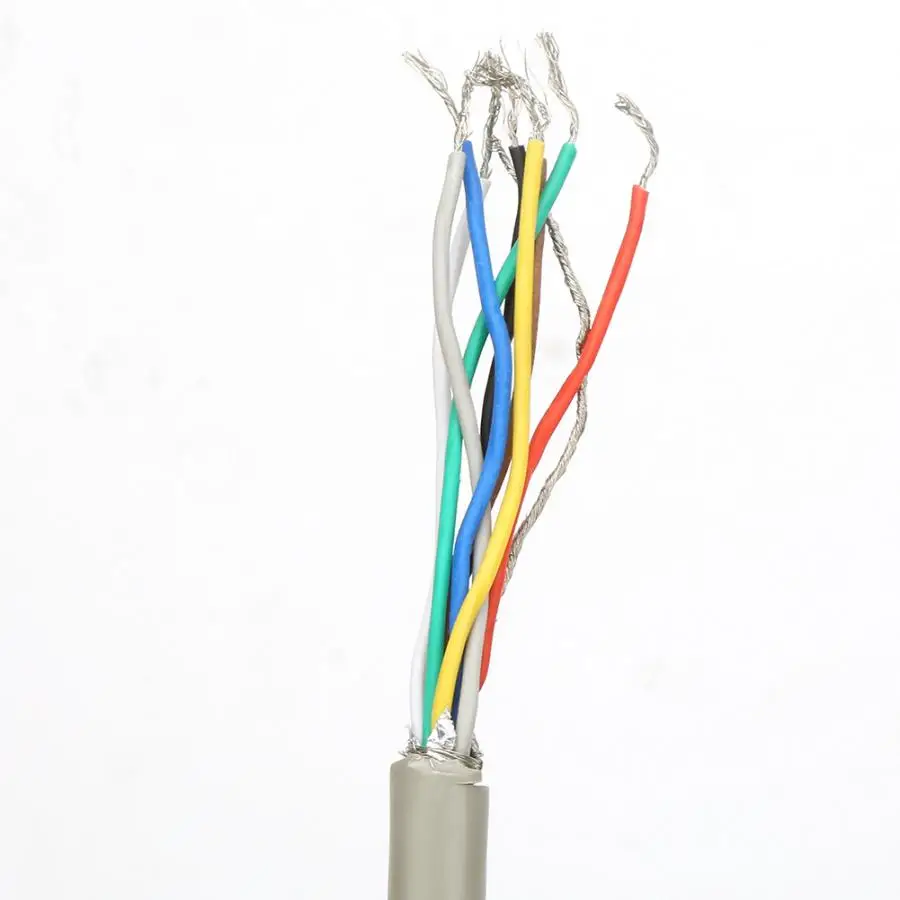

Способ подключения (8 проводов):

Коричневый провод: dc5v (положительный полюс)

Синий провод: 0 В (отрицательный полюс)

Черный провод: A (фаза)

Белый провод: B (фаза)

Экранированный сетевой кабель: N.C (Заземление)

Выход по-новому: A, B, разность фаз-90 ± 45 ℃(1/4 ± 1/8T)

Выходной режим: выход открытого коллектора NPN

Выход Емкость: внешние напряжения: в соответствии с DC30V, синхронный ток: под 35mA, остаточного напряжения: под 0,4 v (синхронный ток: под 35mA)

Время выхода вверх и вниз: 1 s или меньше

Контроль выходного напряжения: 5 В Сопротивление нагрузке 1 кОм

Начальный крутящий момент: ниже 0,9mn. m

Инерционный момент: 1X10-6 кг. М2 (ниже 600 импульсов/вращение: 3X10-7 кг. М2)

Осевой допустимый силы:

Радиальный: 30 N

Осевой: 20 Н

Максимальное количество вращений: 6,000р/мин

Схема защиты: защита от короткого замыкания, защита от обратного подключения источника питания

Диапазон температур окружающей среды: Действие: - 10 ~ + 70 ℃, экономия: - 25 ~ + 85 ℃ (не замороженный)

Диапазон влажности окружающей среды: 35 ~ 85% RH каждый во время эксплуатации и сохранения (без конденсации)

Сопротивление изоляции: более 20 МОм (DC500V) заряда между всем и корпусом

Напряжение сопротивление: AC500V 50/60 Гц 1 минута между весь зарядки часть и оболочка

Вибрация (долговечность) : 10 ~ 500 Гц сложная амплитуда 2 мм или 150 м/с2

Impact (долговечность): 1000 m/s2 3 раза в направлении X, Y и Z

Материал: чехол из сплава свинца, корпус из алюминия

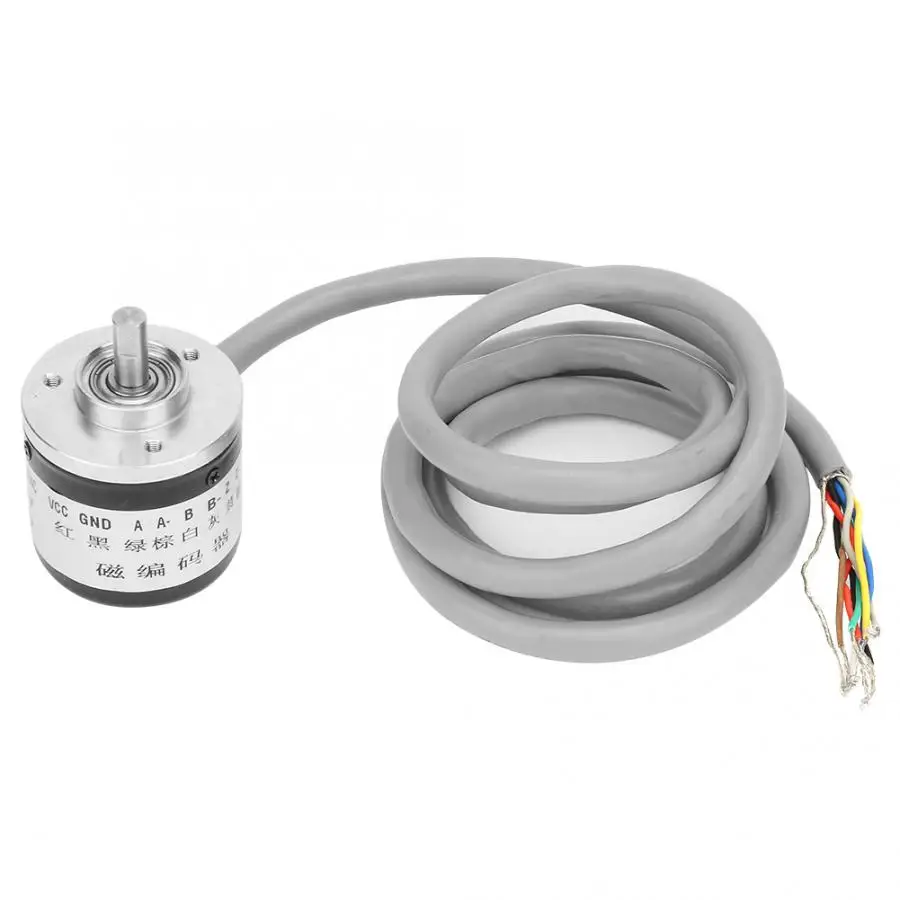

Длина кабеля: 1,2 м/3.9ft

Посылка список:

1 x кодировщик

Примечание:
Пожалуйста, обратите внимание, что новый тип и старый тип этого продукта будут отправлены случайным образом, и убедитесь, что вы не возражаете перед заказом.
