Спидометр/одометр + дроссельная заслонка/акселератор с ЖК-дисплеем 36v48v60v и Круизный переключатель электрический скутер велосипед MTB трехколесный велосипед DIY часть

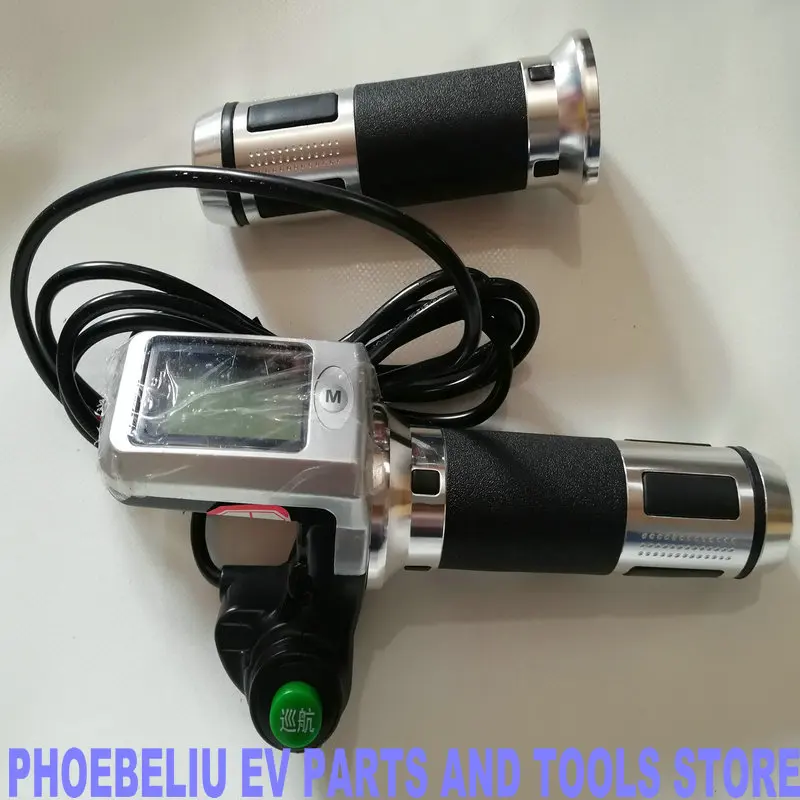

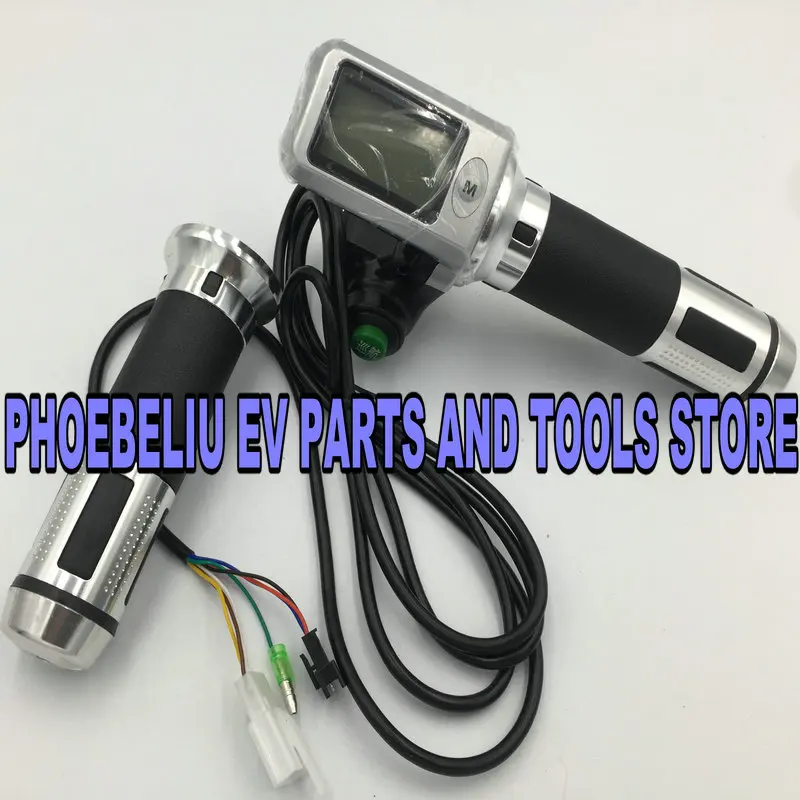

Материалы: Синий ЖК-дисплей, + резиновые ручки + алюминиевый корпус, каждая партия товаров может иметь разные ручки, пожалуйста, обратите внимание, это не повлияет на функцию дроссельной заслонки.

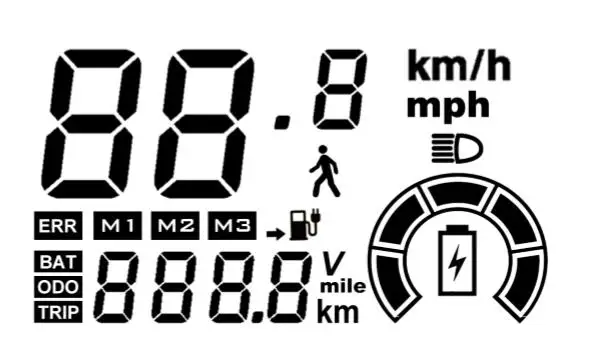

Это указывать

Скорость

Уровень заряда батареи

Одной поездки

Одометр

Нажмите кнопку M, чтобы увидеть одометр и напряжение батареи

Длина провода 1,65 м

Смотрите ниже размерной сеткой

Настройки дисплея

Нажмите кнопку M и в то же время Откройте блокировку питания, теперь дисплей светит огни и цифры, и нажмите кнопку m, вы можете установить дисплей. Короткое нажатие кнопки M вы можете переключить элемент настройки, длительное нажатие вы можете установить данные ниже

P01 = Напряжение, 36 В, 48 В, 60 в, настройка по умолчанию 48 в,

P02 = соотношение скоростей = 0,2-1,5, по умолчанию = 1,

Реальная скорость/Текущая скорость-это отношение, которое вы должны установить,

Для е-байка 36В велосипед

Для 48V велосипеда

Для квадрокоптера с дистанционным управлением 60V велосипед

P03 = диапазон = 1-1,3, установка по умолчанию = 1

P04 = режим тестирования скорости,

1 = VOL, тестирование скорости фазового напряжения, 2 = зал, тестирование скорости зала, настройка по умолчанию-1

Если сигнал напряжения провода фазы, настройка обода и магнитных полюсов не будет работать.

P05 = Размер обода, 8 дюймов, 10, 14,16,18,20,22,24,26,28,29 дюймов (может работать с испытанием скорости фазового напряжения), настройка по умолчанию 14 дюймов,

P06 = количество магнитных полюсов (если двигатель с внешним испытательным залом скорости построен снаружи, это = 1, означает, что только один кусок магнитных полюсов, как правило, это 1-6

Если двигатель имеет зал для тестирования скорости, построенный внутри, теперь это означает, что количество деталей магнитных полюсов. Это 10-30 пар, это двигатель принимает фазы провода напряжения тестирования скорости, это не будет работать)

По умолчанию = 1, нажмите кнопку, чтобы добавить один

P07, mile/h или km/h, 1 = метрический, 2 = mile, настройка по умолчанию = 1

Или это

P07 напряжение батареи соотношение

P08 = 0, 3 функции передачи запрещены,

P08 = 1 означает, что доступны 3 шестерни и питание на них-это шестерня,

Короткое нажатие кнопки M будет заменять шестерни, длинное нажатие кнопки M переключается на одну поездку/odo и напряжение батареи,

P08 = 2 означает, что питание на нем-Шестерня 2.

P08 = 3 означает, что питание на нем-Шестерня 3.

Удерживайте кнопку M в течение 3 секунд, вы можете подтвердить и сохранить данные, которые у вас есть, и переключиться на следующий. Повторное включение дисплея вы можете использовать новые настройки,

Он имеет две модели клиент может выбрать из

Модель замка или модель круизного переключателя

Инструкция по монтажу для модели замка,

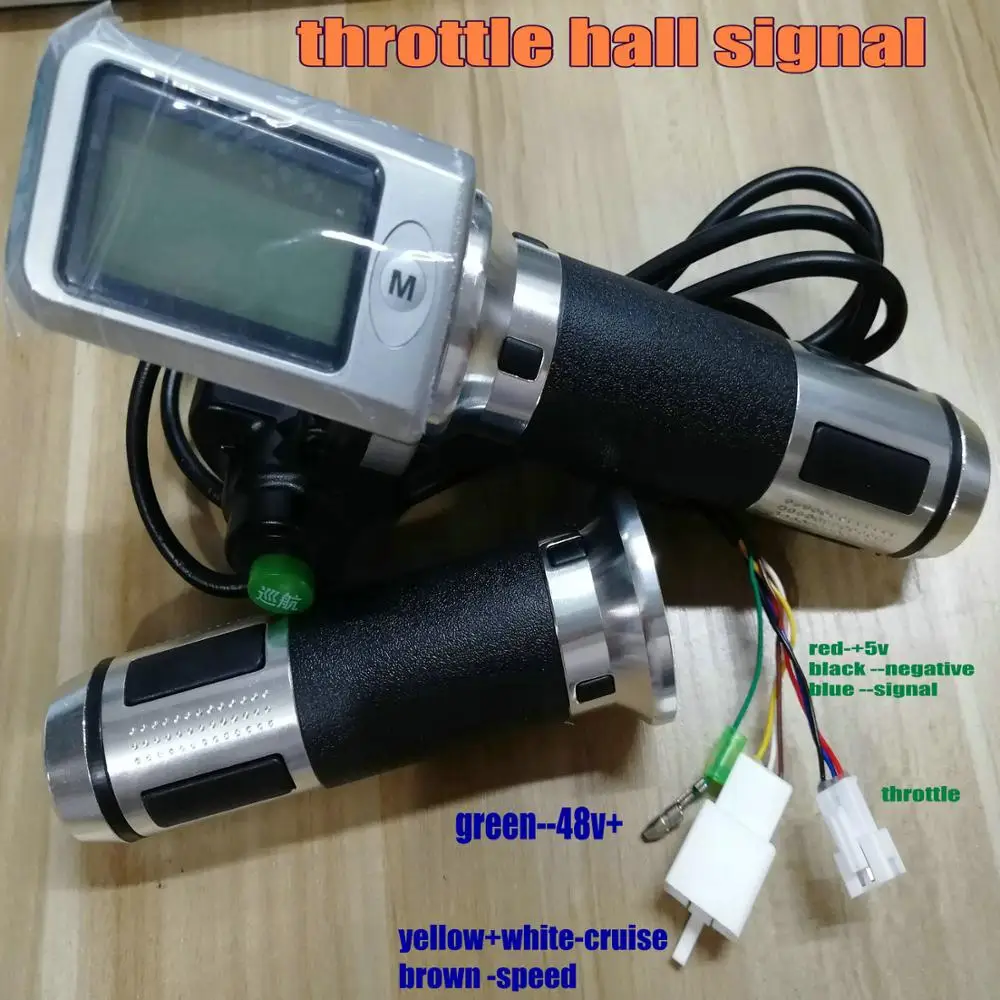

Черный, синий, красный-провод дроссельной заслонки-подключение с контроллером дроссельной заслонки,

(Красный + 5 В, черный-отрицательный, синий-сигнальный провод дроссельной заслонки,)

Желтый + белый = провод электрического переключателя

Желтый -- Электрический переключатель проводной вход положительный

Белый-выход дроссельной заслонки положительный

Коричневый -- провод скорости -- настройка по умолчанию подключается к любой фазной проволоке провода фазы двигателя

Этот провод будет поставлять сигнал для отображения, если не подключить, дисплей не будет указывать скорость и одометр.

(Дроссельная заслонка принимает сигнал фазового напряжения,)

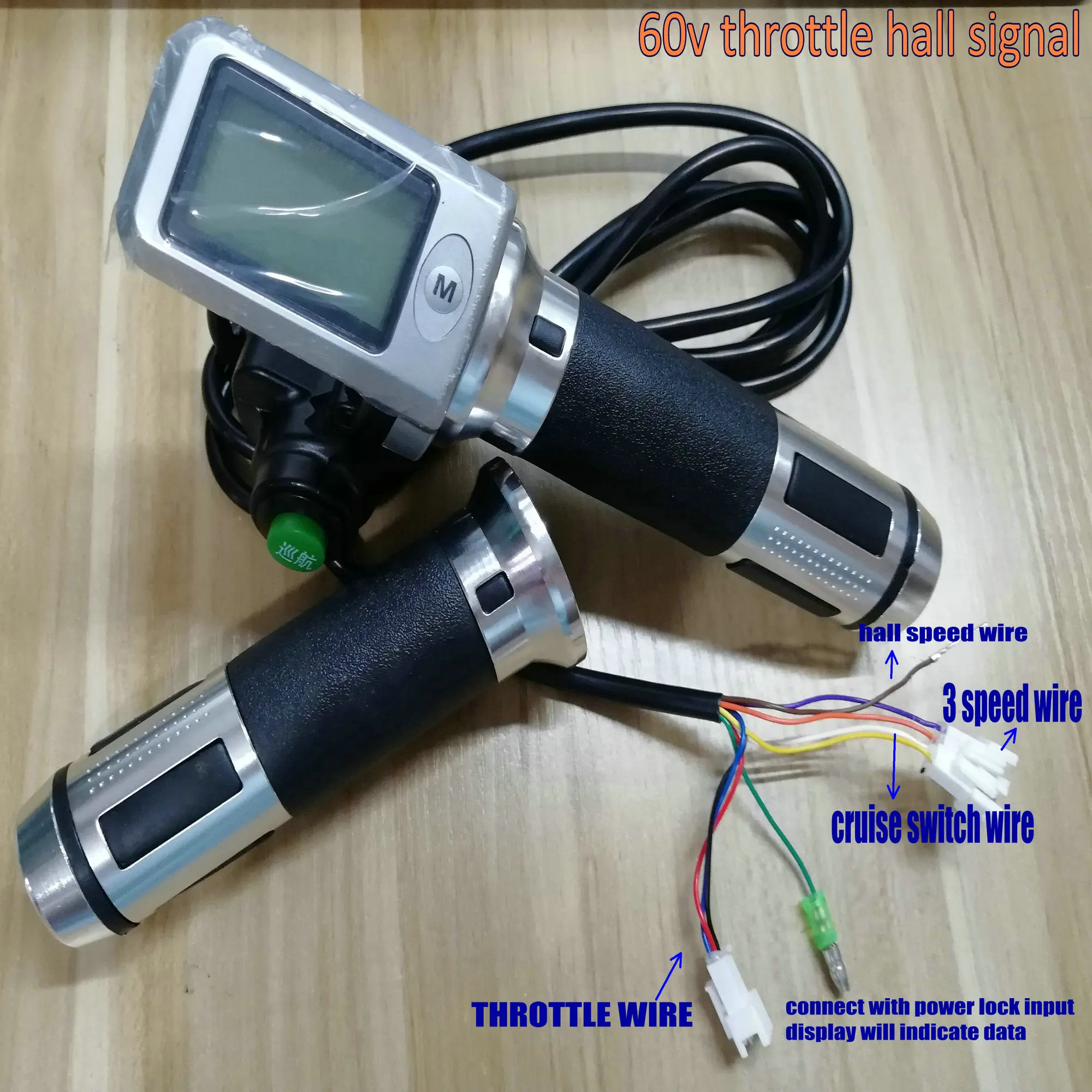

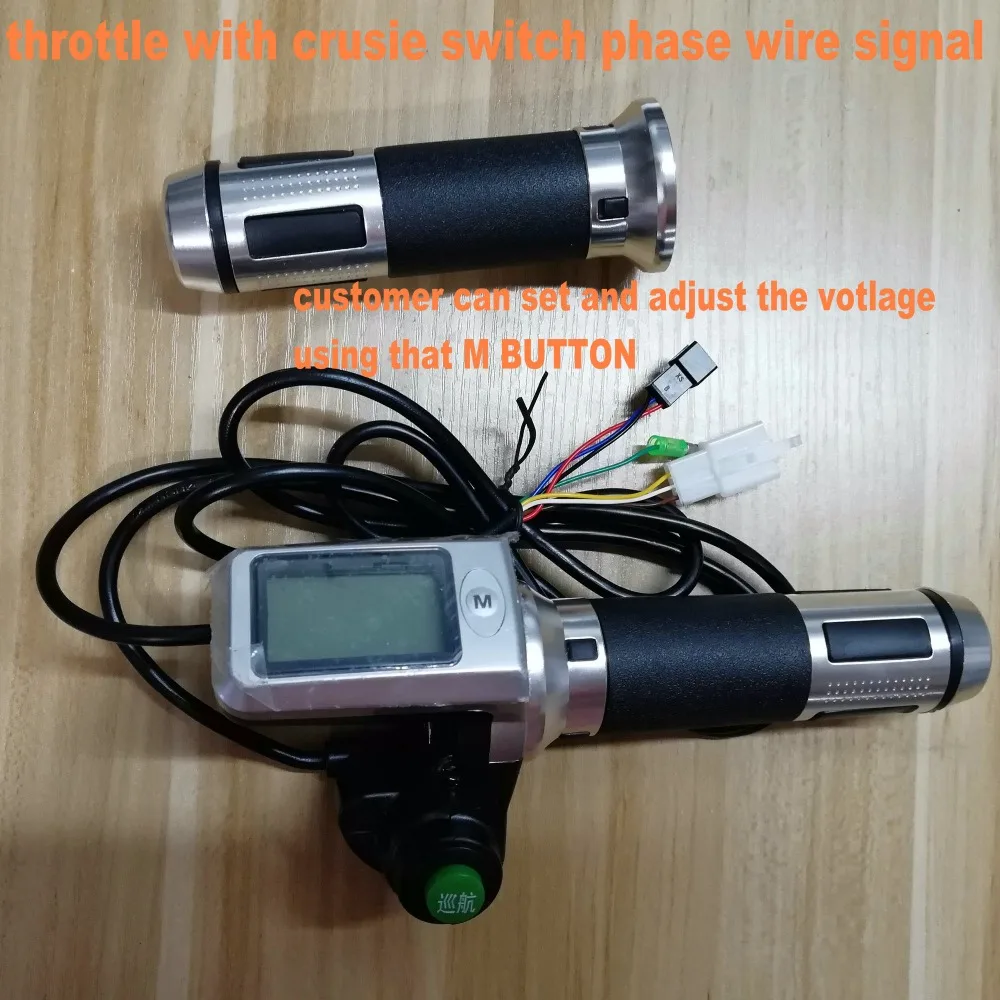

Для круизной модели желтый + белый Круизный провод, зеленый провод положительный, другие провода одинаковые,

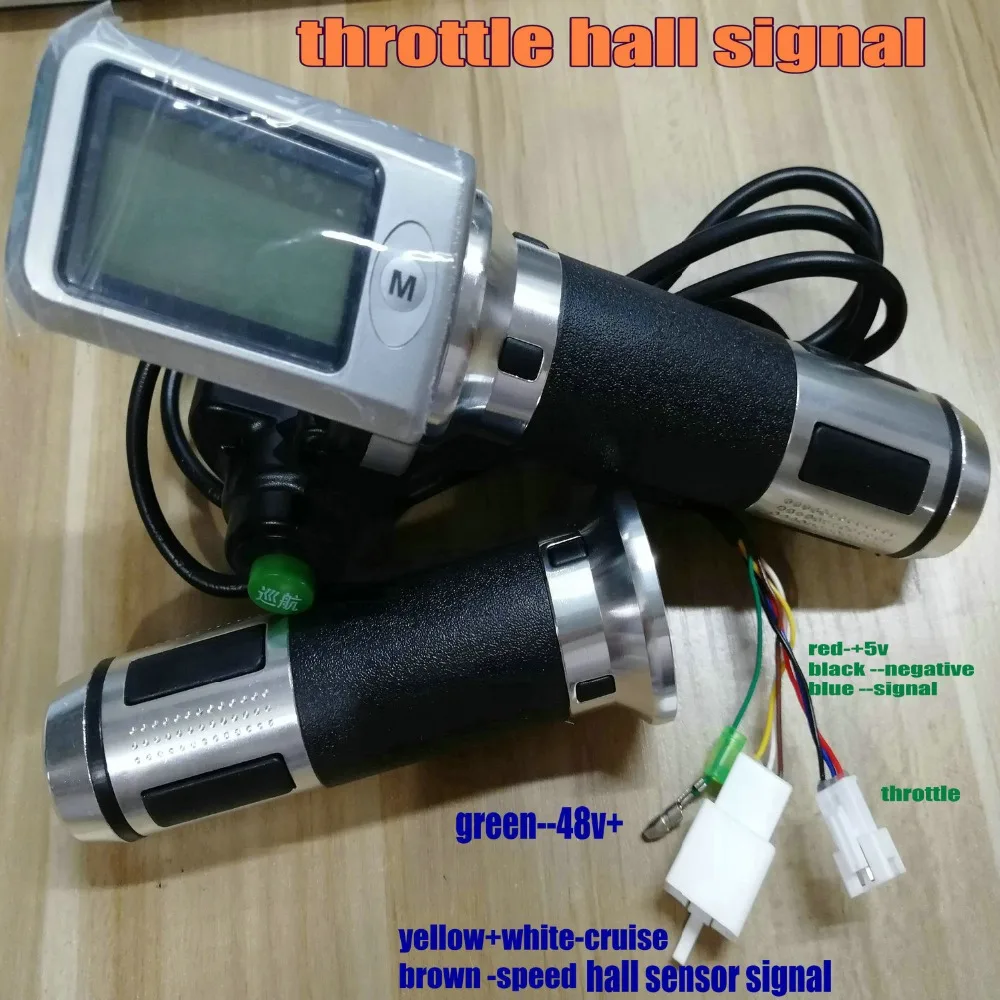

У нас также есть другая версия, которая принимает сигнал hallsensor для считывания скорости, если то, что вы получите, то, пожалуйста, подключите соответственно.

Пожалуйста, прочитайте следующие шаги::

1. Для всех дисплеев, которые принимают сигнал напряжения провода фазы, индикация скорости будет иметь небольшое отклонение,

2. Если ваш двигатель бесщеточный, при скольжении индикатор скорости может быть нулевой.

Если бесщеточный мотор без зубчатой передачи, этого феномена не произойдет,

Пожалуйста, обратите внимание, что у нас могут быть разные ручки

Цена указана за образец, для заказа количества, пожалуйста, оставьте сообщение, мы дадим большую скидку
